La Skoda Felicia, un veicolo prodotto anche nel 1998, è un'automobile che, nonostante la sua affidabilità generale, può presentare nel corso degli anni alcune sfide legate all'impianto elettrico. Comprendere e utilizzare lo schema elettrico di questo modello è uno strumento essenziale per qualsiasi tecnico o proprietario che voglia diagnosticare e risolvere problemi elettrici nel proprio veicolo, garantendo riparazioni accurate e durature. Questo diagramma fornisce una rappresentazione dettagliata dell'intero impianto elettrico dell'auto, inclusi tutti i componenti e le relative connessioni.
Infiltrazioni d'Acqua e l'Impatto sull'Elettronica
Un problema comune riscontrato su alcune Skoda Felicia, anche dopo soli due anni di vita come nel caso di un modello del '98, è l'infiltrazione d'acqua. Questo fenomeno si manifesta con il gocciolamento di acqua sul tappetino del posto guida e, a volte, anche su quello del passeggero anteriore, proveniente dalla zona interna del cruscotto. All'interno del cruscotto, i fili dell'impianto elettrico sono spesso coperti da una sorta di "spugna" di protezione che, quando piove, gradualmente si inzuppa fino a rilasciare l'acqua sui pedali del freno e frizione, e quindi nel tappetino.
Questo problema può essere particolarmente ostinato, con tentativi di risoluzione da parte di carrozzieri autorizzati Skoda e altri specialisti che, nonostante interventi come la siliconatura del parabrezza o la pulizia dei canali di scolo e delle prese d'aria, non portano al successo desiderato. L'acqua continua ad entrare, con costi significativi per il proprietario.
L'infiltrazione d'acqua nel cruscotto è particolarmente critica perché l'umidità può compromettere l'integrità dell'impianto elettrico. I cavi, le connessioni e i moduli elettronici, se esposti all'acqua per periodi prolungati, possono subire ossidazione, cortocircuiti o malfunzionamenti intermittenti. Questo rende ancora più importante avere a disposizione lo schema elettrico, poiché i problemi causati dall'acqua possono essere complessi da individuare e risolvere senza una chiara comprensione dei percorsi dei cavi e delle interconnessioni.
Infiltrazione d'acqua nella VW Tiguan! Noi abbiamo la soluzione...
Componenti Fondamentali dello Schema Elettrico della Skoda Felicia
Lo schema elettrico della Skoda Felicia 2006 (e modelli simili come quello del '98, pur con minime variazioni) include sottodiagrammi di ciascuno dei sistemi che funzionano utilizzando l'energia elettrica del veicolo. Di seguito vengono spiegate le sezioni più importanti e quelle incluse nella mappa elettrica del veicolo.
Schema del Computer (ECU)
Lo schema del computer della Skoda Felicia è una guida dettagliata che mostra tutti i collegamenti elettrici e i componenti associati alla centralina motore (ECU). Questa sezione è fondamentale per diagnosticare e risolvere problemi elettrici complessi nel veicolo, specialmente quelli che influenzano direttamente le prestazioni del motore o i sistemi di controllo.
Nello schema elettrico della centralina si possono trovare i seguenti elementi:
- Collegamenti ECU: Posizione e connessioni di tutti i pin della ECU.
- Sensori: Collegamenti dei sensori critici, come il sensore dell'ossigeno, il sensore della temperatura del motore e il sensore del flusso d'aria di massa (MAF).
- Attuatori: Collegamenti dell'attuatore come iniettori di carburante e valvole di controllo dell'aria.
- Relè e Fusibili: Posizione e collegamento dei relè e dei fusibili relativi alla centralina.
- Sistemi Diagnostici: Collegamenti della porta OBD-II e circuiti diagnostici.
Caratteristiche del diagramma del computer:
- Dettagliato: Include diagrammi accurati e completi di tutti i collegamenti della ECU.
- Codice Colore: Utilizza codici colore per identificare facilmente i diversi cavi e le loro funzioni.
- Note e Annotazioni: Contiene annotazioni e riferimenti utili per facilitare l'interpretazione.
Uso corretto del diagramma del computer:
Per utilizzare correttamente lo schema computerizzato della Skoda Felicia, è consigliabile seguire questi passaggi:
- Identificare il problema: Determinare il problema specifico che si deve risolvere, ad esempio un guasto del sensore o un problema di iniezione.
- Consultare il diagramma: Individuare la sezione del diagramma relativa al problema in questione.
- Controllare le connessioni: Seguire i collegamenti elettrici dalla centralina ai componenti interessati.
- Eseguire test: Utilizzare un multimetro per verificare la continuità e la tensione nei fili.
- Sostituire i componenti difettosi: Se necessario, sostituire i componenti difettosi in base ai test eseguiti.
Possibili guasti risolvibili consultando lo schema del computer:
| Falla | Descrizione |
|---|---|
| Problemi di iniezione carburante | Diagnosi dei guasti degli iniettori e del loro collegamento alla centralina. |
| Guasti del sensore | Verificare il corretto collegamento e funzionamento dei sensori (es. ossigeno, flusso d'aria). |
| Errori di comunicazione OBD-II | Risolvere i problemi di comunicazione tra la centralina e la porta diagnostica OBD-II. |
| Problemi di accensione | Risoluzione dei problemi relativi ai guasti del sistema di accensione controllato dalla centralina. |
| Guasti di relè e fusibili | Identificare e sostituire i relè e i fusibili difettosi relativi alla centralina. |
Vantaggi della consultazione del diagramma del computer:
- Diagnosi accurata: Consente di identificare problemi specifici e le loro cause.
- Risparmio di tempo: Facilita la rapida risoluzione dei problemi elettrici.
- Riduzione dei costi: Evita sostituzioni inutili di componenti.
- Maggiore affidabilità: Garantisce riparazioni più affidabili e durature.
Schema del Motore
Lo schema del motore della Skoda Felicia fornisce una vista dettagliata di tutti i componenti elettrici e dei loro collegamenti all'interno del sistema motore. Questo diagramma è essenziale per diagnosticare e risolvere i problemi relativi al funzionamento del motore stesso.
Nello schema del motore si trovano i seguenti elementi:
- Sistema di accensione: Collegamenti delle candele, bobine di accensione e moduli di controllo dell'accensione.
- Sistema di iniezione del carburante: Collegamenti dell'iniettore del carburante e della pompa del carburante.
- Sensori del motore: Collegamenti dei sensori cruciali, come il sensore di posizione dell'albero motore, il sensore di posizione dell'albero a camme e il sensore di temperatura del motore.
- Attuatori motore: Collegamenti dell'attuatore come valvole EGR e valvole di controllo dell'aria.
- Relè e fusibili: Posizione e collegamenti dei relè e dei fusibili che proteggono i circuiti del motore.
Caratteristiche del diagramma del motore:
- Dettagliato: Include schemi precisi di tutti i collegamenti elettrici del motore.
- Codice Colore: Utilizza codici colore per facilitare l'identificazione di cavi e connessioni.
- Note utili: Contiene note e riferimenti per una facile interpretazione dei componenti e delle loro connessioni.
Possibili guasti risolvibili consultando lo schema del motore:
| Falla | Descrizione |
|---|---|
| Guasti del sistema di accensione | Diagnostica i problemi alle candele, alle bobine di accensione e ai moduli di controllo. |
| Problemi di iniezione del carburante | Controllare il funzionamento e i collegamenti degli iniettori e della pompa del carburante. |
| Errori del sensore del motore | Risoluzione dei problemi di guasti critici dei sensori (es. albero motore, temperatura). |
| Guasti dell'attuatore del motore | Identificare e risolvere i problemi negli attuatori come le valvole EGR. |
| Problemi con relè e fusibili | Individuare e sostituire i relè e i fusibili difettosi che proteggono i circuiti del motore. |
Schema Elettrico Generale del Veicolo

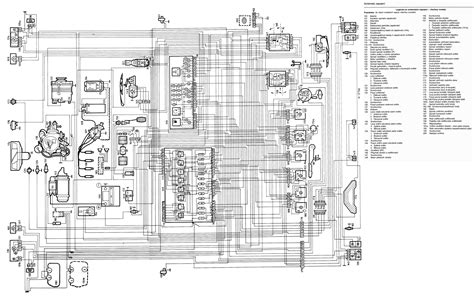

Lo schema elettrico della Skoda Felicia è una rappresentazione completa di tutti i collegamenti elettrici e dei cablaggi che interconnettono i vari sistemi del veicolo. Questo schema è essenziale per effettuare una diagnosi accurata e risolvere problemi elettrici complessi che non sono limitati a una singola funzione.
Nello schema elettrico generale si trovano i seguenti elementi:
- Percorsi via cavo: Informazioni sui percorsi dei cavi principali e secondari all'interno del veicolo.
- Collegamenti dei componenti: Dettagli sui collegamenti elettrici di componenti quali luci, finestrini, sistemi audio e altro ancora.
- Fusibili e relè: Posizione e specifiche dei fusibili e dei relè che proteggono i circuiti elettrici del veicolo.
- Porte e finestre: Collegamenti di impianti elettrici per porte e finestre, compresi motori e comandi.
- Sistema di illuminazione: Collegamenti per fari anteriori, fanali posteriori, luci interne e altri componenti di illuminazione.
Possibili guasti risolvibili consultando lo schema elettrico generale:
| Falla | Descrizione |
|---|---|
| Problemi di illuminazione | Diagnosticare e riparare guasti ai fari anteriori, ai fanali posteriori e alle luci interne. |
| Guasti agli alzacristalli elettrici | Controllare i collegamenti e il funzionamento dei motorini e dei comandi degli alzacristalli elettrici. |
| Problemi audio | Identifica i guasti nel sistema audio, compresi gli altoparlanti e l'unità principale (ad esempio, radio che non si accende dopo il cambio batteria, richiedendo un codice o avendo problemi di illuminazione). |
| Fusibili e relè bruciati | Individuare e sostituire i fusibili e i relè che proteggono i circuiti elettrici. |
| Cortocircuiti | Rileva e risolve i cortocircuiti nel cablaggio principale e secondario. |
Manuale dello Schema dei Fusibili
Il manuale dello schema dei fusibili della Skoda Felicia è una guida dettagliata che mostra la posizione e le specifiche di tutti i fusibili del veicolo. Questo schema è essenziale per identificare e sostituire i fusibili difettosi, garantendo il corretto funzionamento degli impianti elettrici dell'auto.
Nel manuale dello schema dei fusibili si trovano i seguenti elementi:
- Posizioni dei fusibili: Mostra la posizione esatta di ciascun fusibile nella scatola dei fusibili del veicolo.
- Specifiche del fusibile: Dettagli sull'amperaggio e sulla funzione di ciascun fusibile.
- Fusibili di backup: Informazioni sui fusibili di backup e sulla loro posizione.
- Relè associati: Collegamenti e posizione dei relè associati a determinati fusibili.
- Sistemi protetti: Elenco dei sistemi e dei componenti protetti da ciascun fusibile.
Schema dei fusibili elettrici: possibili guasti risolvibili:
| Falla | Descrizione |
|---|---|
| Fusibili bruciati | Individuare e sostituire i fusibili bruciati che compromettono il funzionamento degli impianti elettrici. |
| Problemi di illuminazione | Risoluzione dei problemi relativi ai fari anteriori, alle luci posteriori e alle luci interne causati da fusibili difettosi. |
| Guasti del sistema audio | Diagnosi di problemi nel sistema audio che potrebbero essere causati da fusibili bruciati. |
| Alzacristalli elettrici non funzionanti | Risolvi i problemi degli alzacristalli elettrici controllando e sostituendo i fusibili associati. |
| Problemi al sistema di accensione | Risoluzione dei problemi relativi ai guasti del sistema di accensione causati da fusibili difettosi. |
Schema della Scatola dei Fusibili

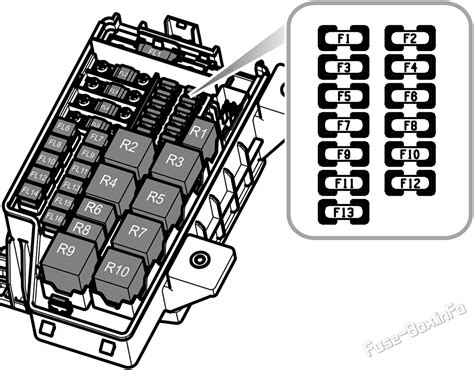

Lo schema della scatola dei fusibili della Skoda Felicia fornisce una rappresentazione visiva della disposizione dei fusibili all'interno della scatola dei fusibili del veicolo. Questo schema è essenziale per individuare rapidamente i fusibili e verificarne le condizioni. Ogni fusibile è numerato ed etichettato, per facilitarne l'identificazione e la sostituzione quando necessario.
Schema Relè
Lo schema relè della Skoda Felicia fornisce una guida dettagliata sulla posizione e il collegamento di tutti i relè del veicolo. I relè sono componenti essenziali che controllano il flusso di corrente verso i vari sistemi elettrici dell'auto, garantendone il corretto funzionamento.
Nello schema dei relè si trovano i seguenti elementi:
- Posizioni dei relè: Mostra la posizione esatta di ciascun relè nel veicolo.
- Collegamenti relè: Dettagli su come i relè sono collegati agli altri componenti dell'impianto elettrico.
- Funzioni dei relè: Informazioni sulla funzione specifica di ciascun relè, come luci, accensione e altro ancora.
- Relè associati ai fusibili: Identificazione dei fusibili che proteggono i relè.
Possibili guasti risolvibili consultando lo schema del relè:
| Falla | Descrizione |
|---|---|
| Problemi di accensione | Diagnosticare e risolvere i problemi relativi al relè del sistema di accensione. |
| Guasti al sistema di illuminazione | Risoluzione dei problemi di illuminazione del veicolo causati da relè difettosi. |
| Problemi nel sistema di ventilazione | Identificare e sostituire i relè che controllano il sistema di ventilazione e condizionamento dell'aria. |
| Guasti del sistema di iniezione | Diagnosticare i problemi nel sistema di iniezione del carburante controllato dal relè. |
| Problemi con il sistema di avvio | Risoluzione dei problemi relativi ai guasti del sistema di avviamento del veicolo dovuti a relè difettosi. |
Schema di Accensione
Lo schema di accensione della Skoda Felicia offre una vista dettagliata di tutti i collegamenti elettrici e dei componenti del sistema di accensione del veicolo. Questo schema è essenziale per diagnosticare e risolvere i problemi relativi all'avviamento e al funzionamento del motore.
Nello schema di accensione si trovano i seguenti elementi:
- Bobine di accensione: Collegamenti della bobina di accensione e loro relazione con la centralina.
- Candele: Collegamenti delle candele e distribuzione nel motore.
- Distributore: Se applicabile, i collegamenti del distributore e la loro relazione con le candele e le bobine.
- Sensore di posizione dell'albero motore: Collegamenti e funzione del sensore nel sistema di accensione.
- Interruttore di accensione: Collegamenti dell'interruttore di accensione e loro interazione con altri componenti del sistema.
Possibili guasti risolvibili consultando lo schema di accensione:
| Falla | Descrizione |
|---|---|
| Problemi di avvio | Diagnosticare guasti nei collegamenti dell'interruttore di accensione o nelle bobine di accensione. |
| Guasti alle candele | Identificare i problemi relativi al collegamento o al funzionamento delle candele. |
| Errori del sensore di posizione dell'albero motore | Risolvere i guasti dei sensori che potrebbero influire sulla fasatura dell'accensione del motore. |
| Problemi al distributore | Se applicabile, risolvere i problemi relativi alla distribuzione della scintilla alle candele tramite il distributore. |
| Fusibili e relè del sistema di accensione | Individuare e sostituire i fusibili e i relè difettosi che proteggono i componenti del sistema di accensione. |
Schema dei Sensori
Lo schema del sensore della Skoda Felicia offre una guida completa ai collegamenti elettrici di tutti i sensori del veicolo. Questi sensori sono fondamentali per monitorare e controllare vari sistemi dell'auto, garantendone il corretto funzionamento e le prestazioni.
Nello schema dei sensori si trovano i seguenti elementi:
- Sensore di ossigeno: Collegamenti e posizione del sensore di ossigeno nel sistema di scarico.
- Sensore di temperatura del motore: Collegamenti del sensore che monitora la temperatura del motore.
- Sensore di posizione dell'acceleratore: Collegamenti del sensore che misura la posizione dell'acceleratore.
- Sensore di portata d'aria di massa (MAF): Collegamenti del sensore che misura la quantità di aria che entra nel motore.
- Sensore di posizione dell'albero motore: Collegamenti e funzione del sensore nel sistema di accensione.
Possibili guasti risolvibili consultando lo schema del sensore:
| Falla | Descrizione |
|---|---|
| Problemi di prestazioni del motore | Diagnosticare guasti nei sensori critici, come il sensore di ossigeno e il sensore MAF, che influiscono sulle prestazioni del motore. |
| Surriscaldamento del motore | Risoluzione dei problemi relativi al sensore della temperatura del motore. |
| Guasti del sistema di accensione | Identificare i problemi nel sensore di posizione dell'albero motore che possono causare malfunzionamenti. |
| Problemi di accelerazione | Risolvere i problemi relativi al sensore di posizione dell'acceleratore. |
| Errori del sistema di emissione | Diagnosi di guasti nel sensore di ossigeno o MAF che influiscono sul controllo delle emissioni. |
Diagnosi e Riparazione: Consigli Pratici
Quando si affrontano problemi elettrici sulla Skoda Felicia, è fondamentale procedere con cautela. Se non si è esperti di elettronica, è consigliabile non tentare riparazioni che potrebbero causare scosse elettriche fatali. È sempre meglio affidarsi a professionisti qualificati.
Problemi con la Radio Skoda Symphony
Un problema comune, spesso riscontrato dopo un cambio batteria, riguarda l'autoradio Skoda Symphony SKZA7E CD o SKZ2Z3B1xxxxx. Dopo aver scollegato la batteria, la radio richiede un codice di sicurezza. Sebbene il problema sia noto, la sfida può essere individuare l'EEPROM contenente il codice. Alcuni modelli potrebbero avere due EEPROM 24C08. Le informazioni suggeriscono che il codice si trova nell'EEPROM "destra", ma è cruciale capire se "destra" si riferisce a quando il pannello di controllo è di fronte a sé. Una corretta identificazione è fondamentale per leggere il contenuto dell'EEPROM e ricavare il codice.
Un altro problema con le radio Symphony può riguardare l'illuminazione. Se la radio funziona in tutte le sue funzioni, anche dopo l'inserimento del codice, ma non si accende alcuna luce (LED o lampadina), potrebbe esserci un errore nel cablaggio. Il cavo marrone dovrebbe essere collegato a GND (massa), mentre altri tre cavi collegati a +12V. Il cavo bianco, spesso l'alimentazione dell'antenna, potrebbe essere lasciato libero. Se, nonostante un cablaggio apparentemente corretto, l'illuminazione non funziona e il problema si verifica anche con un'altra unità simile, è probabile che ci sia un errore nella connessione o una specificità del modello che richiede attenzione allo schema elettrico per l'illuminazione interna della radio.
Problemi al Quadro Strumenti
Un altro guasto tipico della Skoda Felicia riguarda il quadro strumenti: le lancette (ad esempio, contagiri, tachimetro) cadono o non funzionano, mentre la parte digitale e le spie luminose rimangono attive. Questo è spesso descritto come un "difetto di fabbrica" o un problema ricorrente. Anche se a prima vista non si notano problemi di contatto o componenti difettosi, è essenziale consultare lo schema elettrico specifico del quadro strumenti per verificare l'alimentazione delle lancette e i circuiti di controllo. Un multimetro può aiutare a individuare interruzioni o cadute di tensione che potrebbero non essere visibili ad occhio nudo.
Risorse e Strumenti per la Riparazione
Per affrontare qualsiasi riparazione, specialmente quelle elettriche, è fondamentale disporre delle informazioni corrette. Gli schemi elettrici, come quelli descritti, sono scaricabili e spesso disponibili in formato PDF. Per aprire questi file è necessario un lettore PDF come Adobe Acrobat Reader. Alcuni file potrebbero essere archiviati e richiedere software come WinZip o WinRar per l'estrazione.
È importante sottolineare che per qualsiasi domanda riguardante le riparazioni, i forum e le bacheche di messaggi online possono essere una risorsa preziosa. Condividere le proprie esperienze e chiedere aiuto a una comunità di esperti può spesso portare a soluzioni che da soli sarebbero difficili da trovare.
Infiltrazione d'acqua nella VW Tiguan! Noi abbiamo la soluzione...
Considerazioni Finali
L'approfondita conoscenza dello schema elettrico della Skoda Felicia è un vantaggio inestimabile per qualsiasi operazione di manutenzione o riparazione. Offre la capacità di identificare con precisione i problemi, prevenire diagnosi errate e garantire che le riparazioni siano eseguite in modo efficiente e sicuro. Sia che si tratti di un problema persistente come un'infiltrazione d'acqua, di un malfunzionamento della radio o di un guasto al quadro strumenti, avere a portata di mano questi diagrammi dettagliati rende il processo di risoluzione dei problemi molto più gestibile. Ricordando sempre l'importanza della sicurezza e, se necessario, affidandosi a esperti, si può mantenere la propria Skoda Felicia in ottime condizioni operative.
