Smontaggio del Volante su Land Rover Freelander 2: Guida Dettagliata per un Intervento Sicuro

Lo smontaggio del volante su un veicolo come il Land Rover Freelander 2 può essere un'operazione necessaria per diverse ragioni, dalla sostituzione del volante stesso alla riparazione di componenti interni o all'installazione di accessori. Tuttavia, data la presenza del sistema airbag, è fondamentale approcciare il lavoro con la massima cautela e conoscenza specifica, al fine di garantire la propria sicurezza e il corretto funzionamento dei sistemi di bordo. Questo articolo fornisce una guida dettagliata sulla procedura, evidenziando le differenze tra veicoli con e senza airbag e suggerendo precauzioni essenziali.

Considerazioni Preliminari e Sicurezza

Prima di iniziare qualsiasi operazione di smontaggio sul volante di un veicolo dotato di airbag, è di vitale importanza comprendere che si sta lavorando con un sistema di sicurezza potenzialmente pericoloso se non maneggiato correttamente. Gli airbag contengono cariche esplosive che, se attivate accidentalmente, possono causare lesioni gravi. Pertanto, la sicurezza deve essere la priorità assoluta.

Disconnessione della Batteria: La prima e più importante precauzione da adottare è disconnettere la batteria del veicolo. Questo interrompe l'alimentazione elettrica all'intero sistema e impedisce l'attivazione accidentale dell'airbag. È consigliabile scollegare entrambi i terminali, positivo e negativo, e attendere almeno 15-30 minuti prima di procedere. Questo tempo di attesa permette ai condensatori del sistema airbag di scaricarsi completamente, eliminando qualsiasi rischio residuo di attivazione. Una volta scollegata la batteria, è prudente proteggere i terminali per evitare contatti accidentali durante il lavoro.

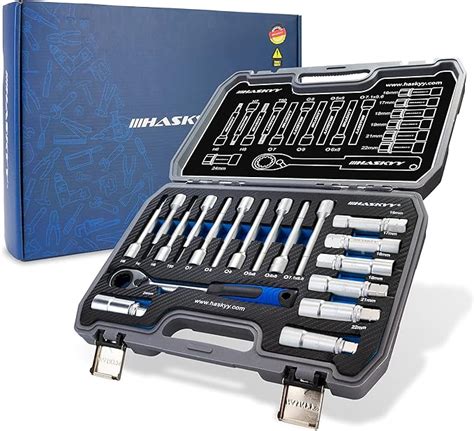

Strumenti Specifici: Sebbene alcuni passaggi possano essere eseguiti con attrezzi generici, l'utilizzo di strumenti specifici per l'automotive e, in particolare, per la Land Rover Freelander 2, può facilitare notevolmente il lavoro e ridurre il rischio di danni. In alcuni casi, potrebbe essere necessario un estrattore per il volante, come vedremo più avanti.

Protezione del Veicolo: Per evitare di rovinare le superfici interne, come il cruscotto o il rivestimento del piantone dello sterzo, è consigliabile coprire le aree circostanti il volante con panni protettivi o nastro adesivo da elettricista, soprattutto quando si utilizzano attrezzi che potrebbero graffiare.

Smontaggio del Volante Senza Airbag (Riferimento storico e comparativo)

Per veicoli più datati, o modelli senza airbag integrato nel volante, la procedura è generalmente più semplice. Prendendo ad esempio un Discovery 300 TDI, come menzionato in alcune discussioni, la metodologia di smontaggio può essere la seguente:

1. Rimozione del Clacson/Coperchio Centrale: Il clacson, o il coperchio centrale che lo ingloba, è solitamente incastrato. Per rimuoverlo, si può usare un cacciavite. È fondamentale procedere con cautela per non rovinare il volante. Un suggerimento utile è ricoprire la punta del cacciavite con del nastro adesivo da elettricista, quello gommoso e spesso. Si fa "saltare" il clacson un po' da una parte e un po' dall'altra fino a che non si sgancia. Sotto il comando dell'avvisatore acustico, si trova il dado di fissaggio del volante.

2. Svitamento del Dado di Fissaggio: Una volta rimosso il clacson, si rende visibile il dado che fissa il volante al piantone dello sterzo. Questo dado deve essere svitato. È importante notare che, a mente, non occorre nessun estrattore in questo specifico caso per lo smontaggio.

3. Rimozione del Volante: Dopo aver svitato il dado, il volante dovrebbe venire via. A volte, potrebbe essere leggermente bloccato. In questo caso, si possono dare due colpetti sulla corona del volante, una volta a destra e una volta a sinistra, per sbloccarlo e facilitare la rimozione.

Questa procedura, sebbene utile come riferimento storico e comparativo, non si applica direttamente al Freelander 2, che è quasi universalmente dotato di airbag.

Smontaggio del Volante con Airbag (Applicabile al Freelander 2)

Per il Land Rover Freelander 2, la presenza dell'airbag richiede una procedura più complessa e attenta. L'airbag è un componente cruciale per la sicurezza e deve essere maneggiato con la massima cura.

1. Disattivazione del Sistema Airbag

Come già sottolineato, il primo passo e il più critico è la disattivazione del sistema airbag:

• Disconnessione della Batteria: Scollegare i cavi della batteria (prima il negativo, poi il positivo) e attendere il tempo necessario (almeno 15-30 minuti) per lo scaricamento completo dei condensatori del sistema airbag.
• Sicurezza Aggiuntiva: Per una maggiore sicurezza, si può coprire il modulo airbag con un panno spesso una volta rimosso dal volante, e posizionarlo con la parte frontale (quella che si espande) rivolta verso l'alto, lontano da sé, in un luogo sicuro fino alla reinstallazione.

2. Rimozione del Modulo Airbag

Il modulo airbag è solitamente fissato al volante tramite viti o fermi a molla, accessibili da dietro il volante stesso.

• Accesso ai Fermagli/Viti: Generalmente, ci sono due o tre fori sul retro del volante. Utilizzando un cacciavite piatto o un attrezzo specifico, si devono premere o svitare i fermagli/viti che tengono in posizione il modulo airbag. A volte, i fori sono nascosti e richiedono l'uso di una torcia per individuarli.
• Sgancio del Modulo: Una volta sbloccati i fermagli, il modulo airbag dovrebbe sganciarsi parzialmente dal volante. Non tirarlo con forza.
• Disconnessione dei Connettori: Con il modulo airbag leggermente estratto, si avrà accesso ai connettori elettrici. Ci sarà almeno un connettore per l'airbag stesso e potenzialmente altri per i comandi al volante (se presenti). Questi connettori hanno spesso dei meccanismi di blocco che devono essere premuti o sollevati prima di poter scollegare il cablaggio. Sganciare delicatamente tutti i connettori. È utile fare delle foto dei collegamenti prima di scollegarli, per facilitare il rimontaggio.

3. Rimozione dei Comandi al Volante (se presenti)

Molti volanti moderni, incluso quello del Freelander 2, integrano comandi multifunzione (radio, cruise control, telefono).

• Svitamento/Sgancio: Questi comandi sono generalmente fissati con piccole viti Torx o a croce, o con semplici clip. Rimuovere le viti e scollegare i relativi connettori elettrici. È consigliabile etichettare i cavi o scattare foto per ricordare la loro posizione.

4. Rimozione del Dado Centrale del Volante

Una volta rimosso il modulo airbag e gli eventuali comandi, si avrà pieno accesso al dado centrale che fissa il volante al piantone dello sterzo.

• Sbloccaggio: Questo dado è solitamente serrato con una coppia elevata e potrebbe richiedere una chiave a bussola robusta e una leva di estensione per essere svitato.
• Marcatura della Posizione: Prima di rimuovere completamente il volante, è fondamentale marcare la sua posizione rispetto al piantone dello sterzo. Utilizzare un pennarello indelebile per fare un segno sul volante e un segno corrispondente sul piantone. Questo garantirà che il volante venga reinstallato nella stessa posizione, evitando problemi di allineamento e funzionamento dell'ESP/controllo di trazione, che si basano sulla posizione del sensore angolo di sterzata.

5. Rimozione del Volante dal Piantone dello Sterzo

Dopo aver svitato il dado centrale, il volante dovrebbe essere libero di essere rimosso.

• Sblocco: A volte, anche senza un dado, il volante può essere bloccato dalla pressione sul cono del piantone. Dando alcuni colpetti sulla corona del volante, alternando delicatamente a destra e a sinistra (senza eccessiva forza per non danneggiare i componenti interni), si può facilitare lo sgancio.
• Estrattore per Volante: In alcuni rari casi, o se il volante è particolarmente bloccato, potrebbe essere necessario un estrattore per volante. Si tratta di uno strumento specifico che si aggancia al volante e, utilizzando una vite centrale, lo tira via dal piantone in modo controllato. L'affermazione che "ci vuole un estrattore che hanno solo alla Land" potrebbe essere vera in contesti specifici o per veicoli particolari, ma estrattori universali sono disponibili e spesso efficaci. Tuttavia, per il Freelander 2, l'estrattore non è solitamente necessario se si procede con cautela.

Reinstallazione del Volante

La reinstallazione segue la procedura inversa, con alcune considerazioni aggiuntive:

1. Allineamento: Allineare il volante con i segni di riferimento fatti in precedenza sul piantone dello sterzo. Questo è cruciale per mantenere il corretto centraggio dello sterzo e il funzionamento dei sistemi elettronici.
2. Serraggio del Dado Centrale: Avvitare il dado centrale del volante e serrarlo alla coppia specificata dal produttore. Utilizzare una chiave dinamometrica per garantire il serraggio corretto.
3. Ricollegamento dei Comandi: Ricollegare i connettori elettrici dei comandi al volante e fissarli in posizione.
4. Ricollegamento del Modulo Airbag: Ricollegare attentamente tutti i connettori elettrici al modulo airbag, assicurandosi che siano ben saldi e che i meccanismi di blocco siano inseriti correttamente. Fissare il modulo airbag al volante, assicurandosi che sia ben saldo e non presenti giochi.
5. Riconnessione della Batteria: Solo dopo aver reinstallato e fissato completamente tutti i componenti, è possibile ricollegare i cavi della batteria (prima il positivo, poi il negativo).
6. Verifica del Sistema: Dopo aver ricollegato la batteria, accendere il quadro e verificare che non ci siano spie di errore relative al sistema airbag. È normale che la spia dell'airbag si accenda per qualche secondo all'avvio e poi si spenga. Se la spia rimane accesa, indica un malfunzionamento e sarà necessario un controllo diagnostico.

Errori Comuni da Evitare e Consigli Aggiuntivi

• Fretta: Non affrettare nessuna fase del processo. Ogni passaggio richiede attenzione e precisione.
• Forza Eccessiva: Non usare forza eccessiva. Se un componente non si muove, è probabile che ci sia una vite o un fermo ancora da rimuovere, o che si stia procedendo in modo errato.
• Danni ai Cavi: Fare attenzione a non tirare o pizzicare i cavi elettrici.
• Contrassegni: Utilizzare nastro adesivo per etichettare i cavi o i connettori, specialmente se ce ne sono molti simili.
• Consultare il Manuale di Servizio: Per le informazioni più precise e specifiche per il modello Freelander 2, consultare sempre il manuale di servizio ufficiale Land Rover. Questo documento fornisce schemi dettagliati, coppie di serraggio e procedure specifiche.
• Professionista: Se non si è sicuri di poter eseguire l'operazione in sicurezza o se si riscontrano difficoltà, è sempre consigliabile rivolgersi a un meccanico qualificato o a un centro assistenza autorizzato Land Rover. L'integrità del sistema airbag è fondamentale per la sicurezza del veicolo e dei suoi occupanti.

Lo smontaggio del volante su un Land Rover Freelander 2 è un'operazione fattibile per chi ha una buona manualità e una conoscenza di base della meccanica, ma richiede un'estrema attenzione, soprattutto per la gestione del modulo airbag. Seguendo attentamente le procedure di sicurezza e i passaggi descritti, si può completare l'intervento con successo e senza rischi.
