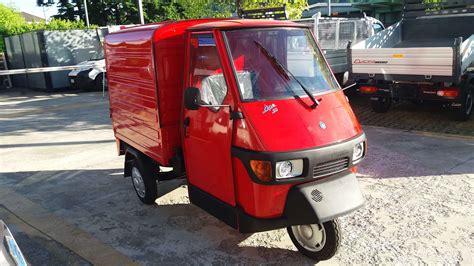

L'Ape 50, un veicolo iconico e versatile, richiede una manutenzione regolare per garantirne prestazioni ottimali e longevità. Uno degli interventi che un appassionato o un meccanico può trovarsi ad affrontare è lo smontaggio e la sostituzione della campana frizione. Questo processo, sebbene possa sembrare complesso a un occhio inesperto, diventa gestibile con una guida chiara e dettagliata, che sfrutti al meglio le informazioni disponibili e offra diverse prospettive per affrontare ogni fase.
Identificazione e Accesso alla Campana Frizione
Prima di iniziare qualsiasi operazione, è fondamentale identificare correttamente la campana frizione sull'Ape 50. Guardando il motore dalla parte posteriore del veicolo, la campana frizione si presenta come una calotta, spesso caratterizzata dalla presenza dei tubicini del miscelatore olio che si posizionano sulla sua sommità. L'accesso diretto alla frizione è il primo passo cruciale.
Per procedere, è necessario rimuovere con attenzione i tubi del miscelatore olio. È importante sottolineare che questi componenti possono avere un costo non trascurabile, quindi è consigliabile maneggiarli con estrema cura per evitare danni. Una volta rimossi i tubi, si può procedere a togliere la calotta stessa. Per questo passaggio, è quasi sempre necessaria una nuova guarnizione, poiché quella esistente potrebbe essere danneggiata durante lo smontaggio o semplicemente deteriorata dal tempo e dall'uso. Con la calotta rimossa, si dovrebbe iniziare a intravedere la frizione vera e propria.
Tecniche di Smontaggio della Frizione
Lo smontaggio della frizione in sé può presentare diverse sfide, e l'uso di strumenti specifici può semplificare notevolmente il lavoro. Un estrattore a disco è uno strumento altamente raccomandato per questa operazione. Tuttavia, per coloro che desiderano risparmiare sui costi o che si trovano in una situazione in cui questo strumento non è immediatamente disponibile, è possibile considerare l'autocostruzione di un estrattore. Questo approccio richiede ingegnosità e una buona comprensione dei principi meccanici.
Una volta che la frizione è accessibile, se l'obiettivo è cambiare solo il disco in sughero, sarà necessario aprire la frizione stessa. Questo implica la rimozione di componenti interni che tengono insieme i dischi.
Un Metodo Alternativo per lo Smontaggio della Frizione (Senza Estrattore Specifico)
Per chi non dispone di un estrattore specifico, esistono metodi alternativi che, pur richiedendo un approccio più "grezzo" o ingegnoso, possono portare allo stesso risultato. Un esempio pratico riguarda lo smontaggio della frizione sulle Vespa Small, che presenta similitudini con l'Ape 50.
Dopo aver rimosso la marmitta (soprattutto in caso di modelli "siluro" o con espansioni), smontato la ruota, il mozzo, il porta ganasce e il carterino frizione, si procede togliendo il piatto premifrizione. Successivamente, è necessario rimuovere il dado M10 situato al centro della campana. Prima di svitare il dado, è fondamentale aprire il lamierino che funge da fermo per evitarne lo svitamento accidentale.
Invece di utilizzare un estrattore, si avvita un dado alto M10x10mm al posto di quello appena rimosso. Su questo dado alto, si avvita una vite M10x55, interponendo una rondella grossa e un dado normale. Questi elementi serviranno per esercitare pressione sulla molla della frizione. Una volta agganciato l'anello di fermo, si può procedere con lo smontaggio e la sostituzione dei dischi. Allentando completamente il dado normale, è possibile rimuovere il disco di acciaio e la molla. L'unica avvertenza in questa fase è di tenere ferma la vite M10 per evitare che si sviti dal dado alto. Inoltre, durante la rimozione dei dischi, è necessario ruotare la campana per trovare la posizione corretta, poiché la campana presenta un'aletta esterna maggiorata che può facilitare o complicare questa operazione a seconda dell'angolazione.
Un altro metodo "grezzo" ma efficace prevede l'uso di un morsetto da muratore, quelli comunemente usati per le tavole di legno nelle gettate di cemento. Un morsetto lungo, di almeno 30-40 cm, può essere posizionato tra il volano e il piatto spingidisco. Stringendo il morsetto, si crea la pressione necessaria per permettere lo smontaggio. Questo metodo, pur dimostrando grande ingegnosità, potrebbe non essere visto con favore da produttori di attrezzature specializzate, ma la sua efficacia è innegabile. L'uso di questo metodo rende l'operazione ancora più semplice, poiché si evitano di togliere il piatto premifrizione e di allentare il dado centrale.
Considerazioni durante lo Smontaggio e il Rimontaggio
Durante il processo di smontaggio e rimontaggio, è fondamentale prestare attenzione a diversi dettagli per garantire un lavoro ben fatto e prevenire problemi futuri.
Rimontaggio: Al momento di rimontare il tutto, è essenziale bagnare il nuovo disco frizione con olio motore. Questo passaggio assicura una corretta lubrificazione e un rodaggio più fluido dei componenti.
Serraggio del Dado: Per serrare correttamente il dado centrale della campana frizione, sarà necessario tenere fermo il disco frizione. Questo impedisce che l'intero gruppo ruoti durante l'operazione di serraggio, garantendo la corretta precarica della molla.
Manutenzione Preventiva: Un consiglio spassionato, maturato dall'esperienza personale, suggerisce che "già che apri", vale la pena considerare la sostituzione di altri componenti che potrebbero usurarsi. Ad esempio, l'ingranaggio principale, essendo elicoidale, è soggetto a consumo. Controllare e, se necessario, sostituire questo ingranaggio durante l'intervento sulla frizione può prevenire problemi futuri e prolungare la vita del cambio.
Problemi Comuni e Soluzioni Relative allo Smontaggio
Alcuni utenti potrebbero incontrare difficoltà specifiche durante lo smontaggio, come nel caso di chi ha già smontato il motore in due dalla parte del volano e rimosso tutti gli ingranaggi delle 4 marce e tutto ciò che si trovava davanti alla corona. Anche dopo aver tolto il seeger, la corona potrebbe non venire via per mancanza di spazio, e potrebbe non esserci una chiara combinazione per rimuoverla. In queste situazioni, potrebbe sorgere il pensiero di rimuovere anche il cuscinetto montato anteriormente. Tuttavia, la presenza di un altro seeger potrebbe ostacolare ulteriormente l'operazione.
Un consiglio utile in questi casi è di avere pazienza. La campana è spesso l'ultimo pezzo del blocco motore a essere smontato. Invece di forzare o cercare combinazioni complesse, si può provare a girare delicatamente la campana e tirarla verso di sé. Spesso, con un po' di pazienza e un movimento rotatorio, la campana si sgancerà. Non sono necessarie pinze particolari per rimuovere il cuscinetto quando la campana è montata, poiché, una volta rimossa la campana, l'accesso al cuscinetto diventa più agevole.
Come togliere un blocco motore ape 50 - NOVI ELABORAZIONI
Smontaggio del Semiasse e Componenti Correlati
Oltre alla frizione, un altro aspetto che potrebbe destare dubbi durante la manutenzione dell'Ape 50 riguarda lo smontaggio del semiasse e dei componenti ad esso collegati. Sebbene il problema principale sia lo smontaggio della frizione, è utile avere una chiara comprensione di come procedere anche in queste aree, qualora fosse necessario.
Il manuale d'officina, se disponibile (per modelli più recenti, si può scaricare il manuale d'officina misto Ape 50-Poker), fornisce informazioni specifiche. Per le versioni più datate, potrebbero esserci informazioni utili nelle pagine 16-19 di un manuale, sebbene la qualità della riproduzione possa non essere eccelsa.
In generale, lo smontaggio del semiasse non dovrebbe richiedere procedure eccessivamente complesse, ma è fondamentale procedere con metodo. La rimozione di specifici fermi, dadi o bulloni che fissano il semiasse al mozzo ruota o al differenziale sarà necessaria. È importante notare l'ordine di smontaggio e la posizione di ogni componente per facilitare il rimontaggio.
Considerazioni Finali sulla Manutenzione dell'Ape 50
La manutenzione dell'Ape 50, incluso lo smontaggio della campana frizione, è un'attività che richiede pazienza, attenzione ai dettagli e, a volte, un pizzico di ingegnosità. Utilizzare le informazioni disponibili, sia da manuali tecnici che da esperienze condivise da altri appassionati, è fondamentale. Ricordare che ogni Ape può avere piccole variazioni costruttive a seconda dell'anno di produzione, quindi è sempre buona norma consultare la documentazione specifica per il proprio modello. La cura nella scelta e nell'uso degli strumenti, unita a una meticolosa attenzione durante ogni fase, garantirà un risultato soddisfacente e manterrà il vostro Ape 50 in perfetta efficienza per affrontare ogni tipo di strada.
