La Sostituzione della Centralina dello Sterzo nella Volkswagen Passat B6: Una Guida Dettagliata e Tecniche di Riparazione

Il sistema di sterzo di un veicolo è uno dei componenti più critici per la sicurezza e il comfort di guida. Con l'avanzare della tecnologia automobilistica, i sistemi di sterzo sono diventati sempre più sofisticati, passando dai tradizionali servosterzi idraulici a sistemi elettromeccanici e completamente elettrici. La Volkswagen Passat B6, introdotta nel 2005 in sostituzione della popolare B5, ha segnato un punto di svolta, adottando una cremagliera dello sterzo elettrica. Questo cambiamento ha portato con sé numerosi vantaggi, ma anche nuove sfide in termini di manutenzione e riparazione, specialmente per quanto riguarda la centralina elettronica dello sterzo.

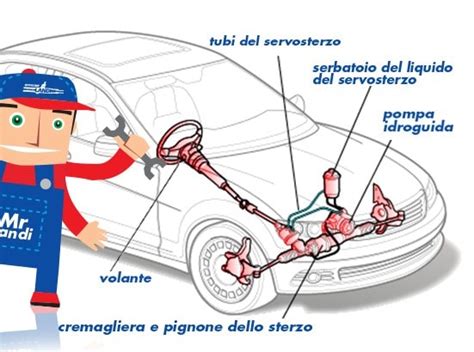

Evoluzione del Sistema di Sterzo: Dall'Idraulico all'Elettrico

La Volkswagen Passat B6, lanciata nel 2005, ha rappresentato un significativo passo avanti rispetto al suo predecessore, la B5. Mentre la B5 era costruita sulla piattaforma dell'Audi A4, con un volante in posizione longitudinale, la B6 ha adottato la piattaforma della "Golf", caratterizzata da un'unità trasversale, un layout più classico per le auto a trazione anteriore. Questa transizione ha comportato l'utilizzo di componenti rinnovati, tra cui una cremagliera dello sterzo elettrica, segnando l'abbandono del servosterzo idraulico a favore di un sistema elettrico.

I vantaggi di questo schema elettrico sono molteplici e ben documentati:

• Compattezza: I sistemi elettrici sono generalmente più piccoli e leggeri rispetto ai sistemi idraulici, facilitando l'integrazione nel vano motore.
• Indipendenza dal motore: Non richiedono un accoppiamento diretto con il motore a combustione interna, eliminando la necessità di una pompa idraulica azionata dal motore e liberando potenza al motore stesso.
• Feedback più chiaro per il conducente: Permettono una taratura più precisa dell'assistenza, offrendo una sensazione di sterzo più diretta e un feedback ottimale dalla strada.
• Capacità diagnostica: Sono dotati di sistemi elettronici che consentono una diagnostica avanzata e la segnalazione tempestiva di eventuali malfunzionamenti.
• Funzionamento con sistemi di assistenza: Si integrano perfettamente con sistemi avanzati come il controllo elettronico della stabilità (ESP), l'assistenza al mantenimento della corsia e i sistemi di parcheggio automatico.
• Risparmio di carburante: L'eliminazione della pompa idraulica e la possibilità di disattivare l'assistenza quando non necessaria contribuiscono a una maggiore efficienza nei consumi.

Tuttavia, la cremagliera dello sterzo elettrica presenta uno svantaggio principale: la sua riparabilità limitata. In molti casi, i problemi legati alla parte elettronica, che tendono a manifestarsi più frequentemente rispetto a quelli meccanici a causa delle specificità del design, portano le officine a dichiarare l'unità "irriparabile", raccomandandone la sostituzione. Questa soluzione può risultare piuttosto costosa, specialmente per i proprietari di auto usate, e non sempre accessibile. Spesso, tale approccio è dettato più dalla riluttanza o dall'incompetenza di alcune officine piuttosto che dall'impossibilità reale di riparazione.

Nonostante ciò, è importante sottolineare che le cremagliere elettriche della Passat B6 possono e, in molti casi, devono essere riparate, come dimostra l'esperienza di specialisti nel settore.

Applicabilità e Modifiche delle Centraline dello Sterzo

A seconda della specifica modifica e dell'anno di produzione, la Volkswagen Passat B6 è stata equipaggiata con tre diverse versioni di piantoni dello sterzo elettrici. Sebbene siano generalmente intercambiabili nella loro totalità, presentano differenze sia nel design che nella funzionalità. Le cosiddette prima e seconda generazione del piantone sono visivamente molto simili, distinguendosi principalmente per i sensori di posizione dello sterzo e per il software di gestione. La terza generazione, invece, si caratterizza per un'unità di controllo differente, di forma più regolare (rettangolare) e di dimensioni leggermente maggiori.

Oltre che sulla Passat prodotta tra il 2005 e il 2010, la cremagliera dello sterzo con specifica EPS VW413.NL00.R (produttore ZF) e i suoi analoghi sono stati installati anche su altri modelli del gruppo VAG, rendendo le problematiche di sterzo e le relative soluzioni pertinenti anche per queste vetture:

• Volkswagen Tiguan (modelli dal 2008 al 2016)
• Volkswagen Touran (modelli dal 2010 al 2015)
• Audi Q3 (modelli dal 2011 al 2018)
• Seat Alhambra (modelli dal 2010 al 2022)

Pertanto, chiunque riscontri problemi legati allo sterzo su questi veicoli potrebbe beneficiare delle informazioni relative alla Passat B6.

Principali Problemi dell'Unità di Controllo dello Sterzo

Mentre i guasti nella parte meccanica di una cremagliera dello sterzo tendono a manifestarsi con sintomi più evidenti come colpi, cigolii o vibrazioni, il malfunzionamento dell'apparecchiatura elettronica è solitamente segnalato da indicatori specifici sul cruscotto. La comparsa di un'icona gialla o rossa a forma di volante sul quadro strumenti, accompagnata da un aumento significativo della forza necessaria per manovrare il volante, indica un guasto al servosterzo elettrico. In queste condizioni, non è sicuro proseguire la guida ed è imperativo contattare un'officina specializzata nel più breve tempo possibile.

Le cause del guasto dell'unità di controllo della cremagliera dello sterzo nella Passat B6 sono spesso riconducibili a fattori ambientali e all'usura. Sebbene, a differenza di alcune auto Audi o BMW, la cremagliera non sia posizionata nel punto più basso del veicolo e sia protetta da leve, coperture e una traversa, questa protezione non è sempre completa contro l'ingresso di umidità all'interno dell'unità. L'infiltrazione di acqua può portare alla corrosione dei componenti elettronici, causando cortocircuiti e, di conseguenza, malfunzionamenti.

I guasti possono verificarsi nei seguenti scenari:

• Urti in incidenti stradali o collisioni con ostacoli: Impatti possono danneggiare fisicamente l'unità o compromettere le sue guarnizioni.
• Perdite alla giunzione tra il coperchio del blocco e l'alloggiamento della guida: Le guarnizioni possono degradarsi o danneggiarsi, permettendo l'ingresso di liquidi.
• Perdita di contatto dovuta a vibrazioni: Le continue vibrazioni durante la marcia possono causare microfratture nelle saldature o nei collegamenti, portando a contatti intermittenti o interrotti. Saldature di scarsa qualità iniziali possono esacerbare questo problema.
• Usura naturale dei componenti: Come ogni componente meccanico ed elettronico, anche la centralina dello sterzo è soggetta a usura nel tempo.

Dove Riparare l'Unità di Controllo della Cremagliera dello Sterzo

Molte aziende, incluse le concessionarie ufficiali Volkswagen, non si dedicano alla riparazione elettronica della cremagliera dello sterzo, proponendo unicamente la sostituzione dell'intero gruppo. L'autoriparazione di questo nodo è tecnicamente possibile, ma estremamente complessa, richiedendo conoscenze specifiche e l'accesso a strumenti adeguati. Ci sono numerose sfumature da considerare, a partire dalla fase di smontaggio della cremagliera dall'auto, fino al ripristino della parte elettrica, che senza un'esperienza approfondita e la conoscenza degli schemi elettrici risulta molto difficile da eseguire.

Ad esempio, in alcuni casi, potrebbe essere sufficiente risaldare alcuni ponticelli, pulire e asciugare i contatti del blocco, sostituire il coperchio e applicare un nuovo sigillante per ripristinare la piena funzionalità dell'unità. Un intervento di questo tipo risulterebbe significativamente meno costoso rispetto alla sostituzione completa. La domanda cruciale è: dove eseguire un lavoro così delicato?

Servizi specializzati offrono questo tipo di riparazioni, distinguendosi per un approccio completo e globale, unito a una pluriennale esperienza nella manutenzione e rigenerazione di componenti automobilistici ad alta tecnologia. La riparazione delle cremagliere dello sterzo elettrico, incluse le loro unità di controllo, avviene tipicamente attraverso un processo meticoloso che comprende diverse fasi:

1. Smontaggio completo e individuazione dei difetti: Tutti i componenti dell'unità vengono smontati e ispezionati per identificare con precisione i guasti.
2. Pulizia: Tutte le parti, sia meccaniche che elettroniche, vengono accuratamente pulite da sporco, residui e segni di corrosione.
3. Sostituzione dei componenti danneggiati: Se necessario, la scheda dei transistor ad effetto di campo viene sostituita con elementi di nuova progettazione o l'intera unità di controllo viene rimpiazzata con una unità ricondizionata.
4. Collaudo su banco prova: L'amplificatore elettrico ricondizionato viene sottoposto a test approfonditi su un banco di prova specializzato per garantirne il corretto funzionamento.
5. Protezione e sigillatura: Viene applicato un sigillante specifico e vengono sostituite tutte le guarnizioni (coperchi antipolvere, fascette) con componenti nuovi per assicurare la tenuta contro agenti esterni.

Inoltre, aziende specializzate dispongono spesso di un magazzino di cremagliere dello sterzo rigenerate e perfettamente funzionanti, sia per la Volkswagen Passat B6 che per altri modelli di auto. I clienti ricevono un'unità riparata che non solo eguaglia le prestazioni di un pezzo di fabbrica, ma le supera in termini di futura riparabilità, il tutto a un prezzo notevolmente inferiore rispetto a un componente nuovo.

Procedura di Smontaggio e Sostituzione (Passat B6 e Modelli Simili)

La sostituzione della centralina dello sterzo o dell'intera cremagliera è un'operazione che richiede precisione e l'uso di attrezzi specifici. Sebbene le guide dettagliate possano variare leggermente a seconda del modello e dell'anno di produzione, i passaggi fondamentali rimangono simili.

Preparazione e Sicurezza:

• Veicolo sollevato: L'auto deve essere posizionata su un ponte a due colonne per garantire un accesso sicuro e agevole alla parte inferiore.
• Ruote in posizione dritta: Assicurarsi che il volante sia in posizione centrale e dritta.
• Scollegare la batteria: Per motivi di sicurezza elettrica, è fondamentale scollegare il terminale negativo della batteria.
• Protezione ESD: Prima di toccare componenti elettronici, è buona norma toccare un oggetto metallico collegato a terra per scaricare l'elettricità statica.

Fasi di Smontaggio:

1. Accesso alla Scatola Fusibili e Vano Pedali: Rimuovere il coperchio della scatola fusibili, svitare le viti necessarie e rimuovere il pannello del vano pedali per accedere ai collegamenti elettrici. Scollegare le spine relative al sistema di sterzo.
2. Rimozione del Giunto Cardanico: Individuare e scollegare il giunto cardanico che collega il piantone dello sterzo alla scatola dello sterzo.
3. Scollegamento Bracci di Sospensione e Tiranti: Svitare i bulloni sui bracci di sospensione e sbloccare le estremità dei tiranti dello sterzo.
4. Accesso ai Bulloni di Montaggio:
   • Bullone Inferiore: Per accedere al bullone di montaggio principale situato nella parte inferiore, potrebbe essere necessario rimuovere la batteria (se posizionata in quella zona) e quindi svitare il bullone.
   • Bullone Superiore: Individuare e rimuovere un ulteriore bullone situato sotto la pompa dei freni (se presente un sistema idraulico ausiliario o se il componente condivide spazio). L'accesso a questo bullone, specialmente dalla parte inferiore, richiede che l'auto sia sollevata.
5. Rimuovere Tubazioni Liquido (se applicabile): Se la cremagliera è di tipo idraulico o ha componenti idraulici associati, pulire accuratamente l'area attorno ai condotti del liquido e scollegarli dallo sterzo.
6. Estrazione della Scatola dello Sterzo: A questo punto, facendo leva con cautela, è possibile estrarre la scatola dello sterzo dalla sua sede. Spesso, l'estrazione avviene facendola passare dall'interno del passaruota, una manovra che richiede pazienza e attenzione per non danneggiare altri componenti.

Rimontaggio e Calibrazione:

1. Preparazione della Nuova Unità: Applicare sulla vecchia scatola dello sterzo l'etichetta per la restituzione del prodotto riciclabile, come richiesto dalle normative ambientali. Controllare attentamente che la scatola sterzo sostitutiva sia identica a quella rimossa, verificando codici e connettori.
2. Installazione della Nuova Scatola: Posizionare la nuova scatola dello sterzo, facendola passare attraverso il passaruota e guidandola nella sua sede corretta.
3. Serraggio Bulloni: Stringere i bulloni di fissaggio rispettando scrupolosamente le coppie di serraggio raccomandate dal costruttore del veicolo.
4. Riconnessione Tubazioni Liquido (se applicabile): Pulire tutti i collegamenti idraulici e ripristinare gli anelli di tenuta delle porte. Rimontare i condotti del liquido, stringendo gli elementi di fissaggio con la coppia specificata.
5. Riconnessione Tiranti e Bracci: Avvolgere l'estremità del tirante e collocarla nel braccio di sospensione, assicurandosi che la parte superiore del perno si trovi a una distanza non superiore a 3 mm dalla parte superiore del braccio di sospensione. Rimontare i bulloni e serrarli alle rispettive coppie di serraggio.
6. Riempimento e Spurgo Impianto (se applicabile): Riempire l'impianto dello sterzo con il liquido appropriato, secondo le specifiche del costruttore. Procedere quindi al risciacquo e allo spurgo dell'impianto, seguendo le istruzioni del costruttore per eliminare l'aria dall'impianto.
7. Rimontaggio Ruote e Allineamento: Rimontare le ruote non motrici. Successivamente, è fondamentale procedere al controllo e alla regolazione dell'allineamento delle ruote (convergenza e campanatura). Per garantire la massima stabilità e sicurezza del veicolo, le ruote devono essere correttamente allineate.

Calibrazione e Test:

Dopo la sostituzione della centralina o della cremagliera, è comune che le spie del volante e dell'ESP si accendano. Questo è dovuto al fatto che il sistema non ha ancora riconosciuto la posizione attuale dello sterzo.

• Autocalibrazione iniziale: In molti casi, guidando il veicolo per qualche metro in linea retta e poi sterzando completamente a destra e poi a sinistra, il sistema può autocalibrarsi e le spie dovrebbero spegnersi.
• Diagnostica VAG-COM: Per garantire il corretto funzionamento di tutti i sistemi e per attivare le funzionalità (come il cruise control, se installato contemporaneamente), è spesso necessaria una "vaggata", ovvero una diagnostica tramite uno strumento compatibile con la piattaforma VAG (come VCDS o simili). Questo permette di leggere eventuali codici di errore residui e di eseguire procedure di codifica o allineamento, come quello dell'angolo di sterzata.
• Giro di prova: Un giro di prova finale è essenziale per verificare che tutto funzioni correttamente e che le spie siano spente.

La sostituzione di questa componente, sebbene complessa, può portare a una grande soddisfazione, specialmente quando si tratta di effettuare i primi upgrade sostanziosi sul proprio veicolo. La chiave del successo risiede nella calma, nella pazienza, nell'uso di guide affidabili e, se possibile, nella collaborazione di amici "smanettoni".
