Guida Completa allo Smontaggio e Alla Manutenzione della Frizione Conica di una Motozappa

Le motozappe, come la Brumi-mini rekord MPM, sono attrezzi agricoli indispensabili per la lavorazione del terreno e il trasporto, ma la loro efficienza è strettamente legata al corretto funzionamento di ogni componente, in particolare della frizione. Un guasto o un'usura in questa parte vitale può compromettere seriamente la capacità della macchina di svolgere il suo lavoro, specialmente quando è sotto carico.

Riconoscere i Segni di un Malfunzionamento della Frizione

Un problema comune riscontrato dagli operatori è la difficoltà della motozappa a partire sotto carico. Ad esempio, una motozappa che, se non caricata, parte bene con tutte le marce, ma se si aggiungono alcuni quintali sul carretto e si mette la seconda o la terza, impiega una ventina di secondi a partire. Questo comportamento, che può manifestarsi gradualmente nel tempo, indica spesso un problema con la frizione e la necessità di intervenire prima che il ferodo si consumi completamente, lasciando l'operatore "a piedi". È fondamentale agire prontamente per evitare di ritrovarsi con il carrettone bloccato in vigna o nell'oliveto.

Un sintomo simile a questo, che il nonno ha sempre riscontrato, anche se in misura minore, fin da quando possedeva la motozappa, potrebbe suggerire una caratteristica del mezzo, ma l'aggravarsi del problema indica quasi certamente un'usura o un malfunzionamento.

Approfondimento sulla Frizione Conica in Bagno d'Olio

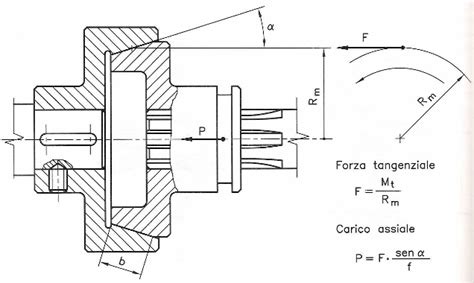

Nel caso specifico di alcune motozappe, come quelle menzionate, la frizione è di tipo conico e opera in bagno d'olio. A differenza delle frizioni a secco, dove il materiale d'attrito (ferodo) è esposto all'aria, in questo tipo di frizione il meccanismo è immerso in un liquido lubrificante. Nonostante la denominazione, anche in queste frizioni vi è un materiale d'attrito, sebbene la sua assenza o il suo degrado possano essere una sorpresa per chi si aspetta un tradizionale ferodo a disco. Quando si smonta il motore e la frizione, si può notare che la molla e la forcella funzionano correttamente, ma l'elemento d'attrito potrebbe apparire come mancante o fortemente compromesso. Questo tipo di frizione è posizionato dalla parte del cambio.

Strumenti e Preparazione per l'Intervento

Prima di iniziare qualsiasi lavoro sulla motozappa, è essenziale preparare l'area di lavoro e disporre di tutti gli strumenti necessari. La sicurezza è prioritaria, quindi assicurarsi che la motozappa sia spenta, fredda e stabile.

Lo strumentario necessario include:

• Chiave a cricchetto: Per svitare e avvitare bulloni e dadi di diverse dimensioni.
• Chiave inglese: Utile per serraggi più specifici.
• Puleggia: Potrebbe essere necessaria per rimuovere o installare componenti.
• Leva: Per fare leva su pezzi incastrati o per facilitare lo smontaggio.
• Bloccaggio del volano: Indispensabile per bloccare il volano durante lo smontaggio o il montaggio della frizione.
• Frizione di ricambio: Se la sostituzione è necessaria, avere già il componente nuovo a disposizione.
• Contenitore per l'olio esausto: Per raccogliere l'olio della frizione se necessario.
• Stracci e sgrassatore: Per pulire i componenti.

Procedura di Smontaggio: Passo per Passo

Lo smontaggio della frizione è una procedura che richiede attenzione e metodo.

1. Scollegamento del Motore: Inizia con lo smontaggio del motore dalla motozappa. Questo spesso comporta lo svitamento di diversi bulloni che lo fissano al telaio o al gruppo trasmissione.
2. Accesso alla Frizione: Una volta rimosso il motore, si avrà un accesso più chiaro alla frizione.
3. Rimozione del Coperchio della Frizione: Prima di procedere, bisogna svitare le viti che fissano il coperchio della frizione. Questo è il primo passo per esporre il meccanismo interno.
4. Ispezione dei Componenti: Dopo aver rimosso il coperchio, si può ispezionare la molla e la forcella. È importante verificare che funzionino senza intoppi. Come osservato in alcuni casi, potrebbero funzionare "alla grande", ma il problema risiede altrove.
5. Verifica dell'Elemento d'Attrito: Nelle frizioni coniche in bagno d'olio, l'elemento d'attrito potrebbe non essere un "ferodo" tradizionale come si immagina. È essenziale verificare l'integrità di questa superficie di contatto conica. Se non c'è più materiale o è eccessivamente usurato, la frizione non potrà trasmettere correttamente la potenza.

Possibili Cause del Malfunzionamento e Soluzioni

Oltre all'usura dell'elemento d'attrito, ci sono altre cause da considerare:

• Profondità del Volano o di Altri Componenti: Un meccanico ha suggerito che, a seguito di un precedente guasto (ad esempio, un albero motore rotto per un "salto"), il volano e il resto dei componenti potrebbero essere di profondità diversa. Questo impedirebbe alla frizione di spingere completamente e ingaggiare efficacemente. Questo è un punto critico da verificare, specialmente se sono state effettuate riparazioni significative in passato.
• Tipo e Livello dell'Olio: Per le frizioni in bagno d'olio, il tipo e il livello dell'olio sono fondamentali. L'utilizzo di un olio non idoneo o un livello insufficiente può causare slittamenti e surriscaldamento. Un tentativo risolutivo può essere quello di provare a rimontare tutto e utilizzare un olio con una gradazione specifica, come il 140. È un'operazione relativamente rapida da fare e da disfare per un test.

Rimontaggio e Verifica del Funzionamento

Il montaggio del nuovo componente della frizione, o il rimontaggio dopo la manutenzione, deve essere eseguito seguendo gli stessi passaggi ma in ordine inverso.

1. Installazione della Frizione: Posizionare la frizione, assicurandosi che sia allineata correttamente.
2. Rimontaggio dei Componenti Meccanici: Rimontare la leva, la puleggia, il bloccaggio del volano e il cavo di comando della frizione. Assicurarsi che ogni bullone e dado sia serrato alla coppia corretta.
3. Riempimento dell'Olio (se applicabile): Se si tratta di una frizione in bagno d'olio, assicurarsi di riempire con l'olio specifico fino al livello corretto. Come sperimentato, l'aggiunta di olio, magari con una gradazione più viscosa (come il 140), può migliorare significativamente il funzionamento, permettendo alla motozappa di trasportare carichi maggiori.
4. Rimontaggio del Coperchio e del Motore: Rimettere il coperchio della frizione e riposizionare il motore, fissandolo saldamente.

Verifica Finale del Funzionamento

Una volta completato il rimontaggio, è cruciale verificare il corretto funzionamento della frizione.

1. Avviare il Motocoltivatore: Mettere in moto la motozappa.
2. Test della Leva della Frizione: Premere la leva della frizione. La motozappa dovrebbe staccare la trasmissione in modo fluido e senza rumori anomali.
3. Test Sotto Carico (Se Possibile): Idealmente, provare la motozappa con un carico leggero per assicurarsi che la frizione ingaggi correttamente e che il problema di partenza sotto carico sia risolto o significativamente ridotto. Come osservato in un caso, dopo l'aggiunta dell'olio, la motozappa ha funzionato molto meglio, permettendo di trasportare anche 10 quintali di acqua. Anche se non è "come se fosse nuova", un miglioramento sostanziale è un indicatore positivo.

Considerazioni Finali

Il cambio della frizione della motozappa è una procedura che, sebbene richieda alcune conoscenze di meccanica e attrezzature specifiche, può essere affrontata con successo. Tuttavia, se non si ha dimestichezza con la meccanica, è sempre consigliabile rivolgersi a un meccanico esperto per la sostituzione della frizione. Un professionista può diagnosticare con precisione la causa del problema e garantire un intervento sicuro ed efficace, evitando danni maggiori alla macchina.

Questo tipo di intervento non è esclusivo del motocoltivatore, ma può essere applicato a qualsiasi macchina che utilizza una frizione simile, inclusi alcuni trattori dove un bullone troppo stretto in un rinvio del pedale della frizione può causare problemi. La comprensione del meccanismo e la corretta manutenzione sono chiavi per prolungare la vita utile dell'attrezzatura.
