Nel complesso universo dei motori Diesel moderni, la precisione e l'efficienza dei sistemi di iniezione rappresentano pilastri fondamentali per garantire prestazioni ottimali, ridotti consumi e un impatto ambientale contenuto. Al cuore di questi sistemi si trovano componenti di elevata ingegneria, tra cui spiccano gli iniettori, veri e propri polmoni del motore che dosano con meticolosa accuratezza il carburante nei cilindri. La manutenzione di questi elementi, in particolare dei sofisticati iniettori Bosch CRIN 4.2, richiede un'expertise specifica e procedure rigorose. Nel nostro lavoro, siamo quotidianamente impegnati a testare componenti e pezzi di ricambio per iniettori e pompe Diesel delle migliori marche in commercio. Con la nostra attrezzatura professionale e i kit specifici per lo smontaggio e rimontaggio degli iniettori, siamo in grado di collaudare moltissimi modelli di iniettori Diesel rigenerati con i nostri ricambi Made in Italy. In questo articolo, illustreremo step by step i passaggi principali per lo smontaggio, la sostituzione di componenti e il rimontaggio degli Iniettori Bosch CRIN 4.2, che rappresentano componenti fondamentali nei sistemi di alimentazione Diesel Bosch.
L'Importanza della Precisione nell'Iniezione Diesel

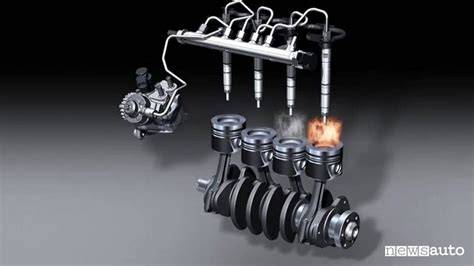

Un motore Diesel efficiente dipende in modo critico da una combustione pulita ed efficace. I moderni sistemi di iniezione, e in particolare gli iniettori, sono progettati con tolleranze estremamente ridotte per garantire una polverizzazione ottimale del gasolio e un dosaggio preciso. Proprio per questa loro elevata precisione, tali componenti sono più vulnerabili a problematiche derivanti da contaminanti presenti nel carburante. L'ossidazione, la formazione di depositi e lacche, spesso causate anche dalla componente Biodiesel presente nei carburanti moderni, possono compromettere seriamente il funzionamento degli iniettori. Il gasolio, infatti, può contenere impurità e residui che, accumulandosi nel tempo nell'impianto di alimentazione, formano depositi che non solo ostacolano il flusso del carburante, ma compromettono anche la corretta nebulizzazione, portando in casi estremi a distacchi pericolosi di materiale che possono danneggiare l'intero sistema. La manutenzione preventiva e la rigenerazione effettuata a regola d'arte sono quindi essenziali per preservare l'integrità e le prestazioni del motore.
La Procedura di Smontaggio: Un Passo Preliminare Cruciale

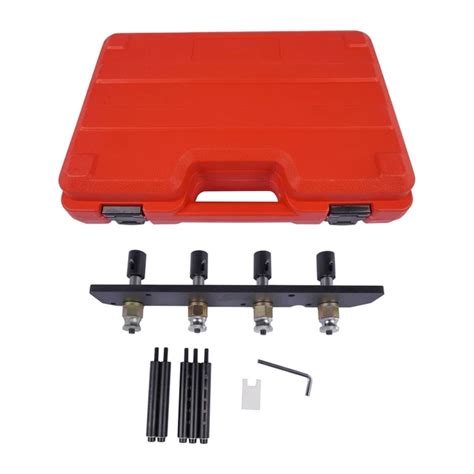

Lo smontaggio di un iniettore Diesel, specialmente di un modello avanzato come il Bosch CRIN 4.2, non è un'operazione da eseguire con leggerezza. Richiede pazienza, competenza e l'uso di strumenti specifici che garantiscano la massima precisione e prevenire danni ai delicati componenti interni. La procedura di smontaggio di un iniettore inizia con la rimozione attenta degli o-ring, grazie all'uso di uno strumento a uncino appositamente sagomato. Questa fase è fondamentale per evitare di graffiare o danneggiare le sedi di tenuta.
Successivamente, si procede al posizionamento dell'iniettore in una morsa. Per assicurare una presa salda ma non dannosa, si utilizza un blocchetto di fissaggio specifico, studiato per adattarsi alla forma dell'iniettore senza esercitare pressioni eccessive sui componenti elettronici o meccanici sensibili. Una volta che l'iniettore è saldamente bloccato, si può intervenire sul dado del polverizzatore. L'estrazione di questo componente richiede l'uso di una chiave specifica, calibrata per la dimensione e la coppia di serraggio di quel particolare dado.
Dopo aver rimosso con cura il dado del polverizzatore, è possibile procedere all'estrazione dei componenti interni dell'iniettore. Questo include tutti i particolari contenuti nella boccola, come ad esempio il corpo valvola, le guarnizioni, le molle e altri elementi meccanici di precisione. Questa operazione deve essere eseguita con attrezzature di precisione, come pinze e chiavi idonee, che permettano di afferrare e manipolare i singoli pezzi senza deformarli o danneggiarli. La delicatezza di questi componenti impone un approccio meticoloso, dove ogni movimento è studiato per preservare l'integrità strutturale e funzionale di ogni singolo elemento.
La Pulizia: Un Pilastro per la Rigenerazione
Una volta che l'iniettore è stato completamente smontato, ogni singolo componente viene sottoposto a un'accurata pulizia. Questa fase è di importanza capitale per diversi motivi. In primo luogo, permette di eliminare ogni traccia di residui carboniosi, depositi oleosi, particelle metalliche o altre contaminazioni che potrebbero essersi accumulate nel tempo. La pulizia approfondita assicura che non rimangano ostacoli al corretto flusso del carburante o alla perfetta tenuta dei componenti durante il rimontaggio. In secondo luogo, una pulizia impeccabile permette ai tecnici di ispezionare visivamente ogni pezzo alla ricerca di segni di usura, corrosione, cricche o altre imperfezioni che potrebbero compromettere il funzionamento futuro dell'iniettore. Solo componenti perfettamente puliti possono essere valutati con precisione per determinarne l'idoneità al riutilizzo o la necessità di sostituzione. Tecniche di pulizia avanzate, spesso supportate da ultrasuoni o bagni chimici specifici, sono impiegate per raggiungere questo obiettivo, garantendo che ogni superficie sia riportata alle condizioni ottimali.
Il Rimontaggio: Precisione e Calibrazione
Il montaggio degli iniettori richiede una cura e una precisione non inferiori a quelle impiegate durante lo smontaggio. Anzi, si potrebbe affermare che sia una fase ancora più critica, poiché ogni errore o imprecisione potrebbe compromettere irrimediabilmente il corretto funzionamento dell'iniettore e, di conseguenza, del sistema di alimentazione del motore.
L'iniettore viene nuovamente serrato in morsa, utilizzando il medesimo blocchetto di fissaggio impiegato per lo smontaggio, per garantire una posizione stabile e sicura del corpo principale. Il primo gruppo da rimontare è generalmente il gruppo solenoide. Questo componente, che controlla l'apertura e la chiusura dell'iniettore, deve essere montato utilizzando chiavi apposite. È fondamentale garantire una corretta coppia di serraggio, poiché un serraggio eccessivo o insufficiente può causare malfunzionamenti o danni permanenti. Le specifiche di coppia sono precise e devono essere rispettate scrupolosamente.
Seguono il riassemblaggio della boccola, che ospita molti dei componenti più delicati, con l’utilizzo di piastre e pinze specifiche. Questa fase richiede un allineamento perfetto per assicurare la corretta guida e il movimento dei componenti interni. Infine, si procede all'assemblaggio del polverizzatore. Questa è una fase cruciale per assicurare il giusto funzionamento del sistema di iniezione, poiché il polverizzatore è responsabile della formazione del getto di carburante nebulizzato all'interno della camera di combustione.
Per montare il polverizzatore e garantirne la massima efficienza, utilizziamo una cassetta di rondelle di compensazione. Queste sottili rondelle metalliche permettono di eseguire la corretta taratura dell’elemento. La loro funzione è quella di regolare con estrema precisione la pressione di apertura dell'iniettore e la corsa degli stantuffi interni, parametri vitali per ottenere la corretta atomizzazione del gasolio e la quantità di iniezione prescritta dalla centralina motore. Una taratura errata può portare a un getto di carburante inefficiente, un consumo eccessivo, o, nel peggiore dei casi, a danni da sovrapressione o da scarsa lubrificazione. La scelta e l'applicazione delle rondelle di compensazione sono quindi un'arte che richiede esperienza e conoscenza approfondita dei parametri di funzionamento specifici per ogni modello di iniettore.
RIPARAZIONE INIETTORE BOSCH
La Gestione del Filtro: Un Dettaglio Importante
Un passaggio fondamentale nel mantenimento dell'iniettore CRIN 4.2, spesso trascurato ma di grande importanza per la sua longevità e le sue prestazioni, è lo smontaggio e il rimontaggio del filtro interno. Questo piccolo ma vitale componente agisce come un'ultima barriera contro le impurità residue che potrebbero aver superato le filtrazioni primarie del sistema di alimentazione. La sua pulizia o sostituzione periodica, seguendo le indicazioni del costruttore o le raccomandazioni di officine specializzate, è essenziale per garantire un flusso di carburante pulito verso gli organi interni dell'iniettore. Un filtro intasato può causare una riduzione del flusso, un aumento della pressione di ritorno o, peggio ancora, permettere a particelle dannose di raggiungere le tolleranze minime dell'iniettore, accelerandone l'usura. La sua rimozione e reinstallazione richiedono la medesima attenzione alla pulizia e alla corretta sigillatura per evitare perdite o contaminazioni.
Il Test Finale: Garanzia di Affidabilità
Concluso l’assemblaggio con i componenti puliti o sostituiti, l'iniettore Bosch CRIN 4.2, o qualsiasi altro iniettore rigenerato, dev’essere rigorosamente testato su un banco prova dedicato. Questa fase non è un optional, ma una garanzia indispensabile della corretta funzionalità e affidabilità del componente prima che venga rimesso in servizio.

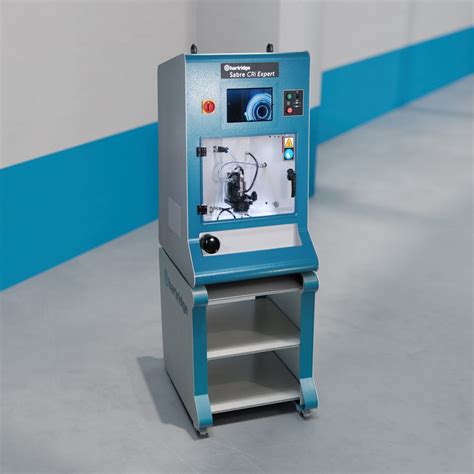

Nell’officina di REDAT, il test viene eseguito su banco prova Hartridge Sabre CRi Expert, un sistema all'avanguardia dotato di attrezzatura dedicata. Questi banchi prova sono in grado di simulare fedelmente le condizioni operative di un motore Diesel, permettendo di misurare con estrema precisione parametri fondamentali quali:
- Pressione di apertura: Verifica che l'iniettore inizi a spruzzare al valore di pressione corretto.
- Quantità di iniezione: Misura il volume di carburante iniettato a diverse pressioni e regimi, assicurando che rientri nelle tolleranze specificate dalla casa madre.
- Qualità della polverizzazione: Valuta la forma e la finezza del getto di carburante, essenziale per una combustione efficiente.
- Pressione di ritorno: Controlla la quantità di carburante che ritorna al serbatoio attraverso i canali di scarico, indicando l'efficienza delle tenute interne.
- Risposta del solenoide: Verifica la rapidità e la precisione dell'attivazione del solenoide.
- Test di tenuta: Assicura che non vi siano perdite di carburante quando l'iniettore dovrebbe essere chiuso.
Solo un iniettore che supera tutti questi test con esito positivo può essere considerato idoneo a essere rimontato su un motore, garantendo prestazioni ottimali e prevenendo potenziali danni secondari al sistema di alimentazione o al motore stesso.
REDAT S.p.A.: Un Punto di Riferimento per la Manutenzione Diesel
La REDAT S.p.A. si posiziona come un punto di riferimento indiscusso nel settore della manutenzione degli iniettori diesel e dei sistemi di iniezione Common Rail. La nostra lunga storia nel settore, radicata nella tradizione manifatturiera piemontese, ci ha permesso di acquisire un know-how ineguagliabile e di sviluppare un catalogo estremamente vasto di ricambi di alta qualità. Offriamo soluzioni per iniettori Bosch, ma anche per molte altre grandi marche, garantendo sempre l'eccellenza dei materiali e la precisione delle lavorazioni.
Oltre alla fornitura di componenti, la REDAT S.p.A. si distingue per lo sviluppo di attrezzature specializzate per il montaggio e lo smontaggio di componenti degli iniettori. Queste attrezzature, progettate e realizzate internamente, sono impiegate dai nostri stessi tecnici in officina, garantendo procedure standardizzate e l'ottimizzazione di ogni singola operazione. Questo approccio integrato, che va dalla progettazione degli strumenti alla rigenerazione dei componenti e al collaudo finale, ci permette di offrire un servizio completo e di altissimo livello.
La nostra expertise non si limita all'aspetto meccanico e di precisione, ma abbraccia anche la comprensione delle dinamiche chimiche che influenzano le prestazioni del carburante e la salute del sistema di iniezione. L'innovazione continua e la ricerca di soluzioni sempre più efficaci sono al centro della nostra mission, per garantire ai nostri clienti motori Diesel più efficienti, puliti e duraturi. La nostra dedizione alla qualità "Made in Italy" si riflette in ogni componente che trattiamo e in ogni servizio che offriamo.
L'Impatto del Carburante e degli Additivi sulla Longevità degli Iniettori
Per garantire il corretto funzionamento di un motore diesel, è fondamentale una combustione pulita e completa. Come accennato, i moderni sistemi di iniezione e i loro componenti, come gli iniettori, sono estremamente precisi. Questa precisione li rende, tuttavia, più suscettibili a danni causati da una varietà di fattori legati alla qualità del carburante. L'ossidazione, la formazione di depositi carboniosi e le lacche sono problemi comuni, spesso esacerbati dalla presenza e dalle caratteristiche della componente Biodiesel nei carburanti moderni. Il gasolio, infatti, non è un semplice idrocarburo, ma una miscela complessa che, nel tempo, può contenere e accumulare impurità e residui.
Questi depositi, una volta formatisi nell'impianto di alimentazione, possono avere conseguenze significative. Essi ostacolano il flusso regolare e controllato del carburante verso gli iniettori, compromettendo la corretta nebulizzazione. Una nebulizzazione imperfetta porta a una combustione incompleta, con conseguente aumento delle emissioni, perdita di potenza e un incremento dei consumi. In casi estremi, l'accumulo di detriti può causare l'usura prematura delle parti interne dell'iniettore, portando a malfunzionamenti o guasti totali.
Per contrastare questi effetti negativi e ottimizzare le prestazioni e la durata degli iniettori e del sistema di alimentazione, l'uso di additivi specifici può rivelarsi molto utile. Alcuni prodotti sono formulati per agire su più fronti. Ad esempio, un additivo di alta qualità può incrementare il numero di cetani del gasolio, migliorando così l'efficienza della combustione e facilitando le partenze a freddo. Un elevato potere detergente è cruciale per prevenire e rimuovere depositi e lacche dalle parti interne degli iniettori e del sistema di alimentazione.
Inoltre, questi additivi possono migliorare il rendimento endotermico del motore, ovvero la capacità di convertire l'energia chimica del carburante in energia meccanica. Offrono un elevato potere demulsivo, aiutando a separare l'acqua dal gasolio, e un'azione antiusura che protegge le delicate superfici di contatto all'interno degli iniettori e della pompa. L'azione sulle valvole, il miglioramento della lubrificazione del gasolio e l'aumento del numero di cetano, ottimizzando la combustione, sono tutti benefici che contribuiscono a mantenere il sistema di iniezione in condizioni ottimali e a prolungarne la vita operativa. La scelta dell'additivo giusto, e il suo utilizzo secondo le indicazioni, rappresenta un investimento intelligente per la salute del motore Diesel.
