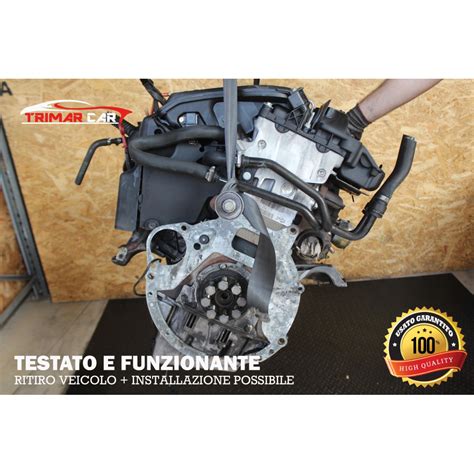

La diagnosi di un problema alla testata del motore è spesso un momento di apprensione per qualsiasi proprietario di auto. In particolare, per un veicolo come la BMW 320d del 2000, equipaggiata con il motore 204d1, la procedura di smontaggio della testata è un'operazione che richiede precisione, attenzione e una conoscenza approfondita dei requisiti tecnici. Un intervento di questo tipo è spesso necessario quando si verificano problemi come la presenza di olio nell'acqua, un sintomo che può indicare un'ablazione della guarnizione della testata o altri difetti interni.
Quando è Necessario Smontare la Testata?
Nelle operazioni di riparazione auto, alcuni guasti richiedono la rimozione delle testate dei cilindri per il trattamento. Tra i casi più comuni figurano la revisione del motore e la riparazione media, l'ablazione della guarnizione della testata e la rimozione dei depositi carboniosi sulla parte superiore del pistone. Questi scenari sottolineano come lo smontaggio della testata sia un'operazione di manutenzione laboriosa e tecnicamente impegnativa. Se non si riesce a seguire pazientemente e meticolosamente gli standard tecnici durante l'operazione, è facile causare l'ablazione della guarnizione della testata, perdite d'aria o perdite d'acqua, complicazioni che possono aggravare ulteriormente il problema iniziale. Nel caso specifico di una BMW 320d del 2000, con 280.000 km percorsi e problemi di olio nell'acqua, la sostituzione dello scambiatore di calore, un intervento già effettuato, purtroppo non ha risolto la questione, rendendo l'intervento sulla testata una necessità più concreta.
Tempo Stimato per lo Smontaggio e Rimontaggio della Testata
Determinare il tempo esatto per lo smontaggio e il rimontaggio della testata di una BMW 320d (motore 204d1) può variare significativamente a seconda dell'esperienza del meccanico e delle attrezzature disponibili. Tuttavia, è possibile fornire una stima generale basandosi su standard industriali e complessità dell'operazione. Per la maggior parte dei modelli, la testata del cilindro può essere smontata direttamente sull'auto. Tuttavia, alcuni modelli, con vani motore particolarmente compatti, possono richiedere la rimozione dell'intero gruppo motore dall'auto prima di poter procedere allo smontaggio della testata, aumentando notevolmente il tempo necessario. Considerando che la procedura include diverse fasi delicate, dalla rimozione delle tubazioni e del cablaggio al raffreddamento del motore, allo smontaggio degli alberi a camme e dei bulloni della testata, e alla pulizia delle superfici, un intervallo realistico per lo smontaggio e il successivo rimontaggio, senza considerare eventuali rettifiche o riparazioni aggiuntive sulla testata stessa, potrebbe estendersi da 15 a 25 ore di lavoro effettivo. Questo tempo può facilmente raddoppiare o triplicare se si incontrano complicazioni, come bulloni bloccati, componenti aggiuntivi da sostituire, o la necessità di inviare la testata a un'officina specializzata per la rettifica. La mancanza di un CD o di un manuale tecnico specifico, come il TIS della BMW, può prolungare ulteriormente i tempi, poiché il meccanico potrebbe dover cercare le informazioni altrove o procedere con maggiore cautela.
Fiat Punto 188A4000 smontiamo la testa
Fasi Dettagliate dello Smontaggio della Testata
Lo smontaggio della testata è un processo che richiede una sequenza precisa di passaggi per garantire la sicurezza del componente e prevenire ulteriori danni. Permettetemi di parlarvi dei requisiti tecnici e delle precauzioni operative per lo smontaggio della testata.
1. Preparazione Iniziale e Raffreddamento del Motore
Prima di iniziare qualsiasi operazione di smontaggio, è fondamentale assicurarsi che il motore si sia raffreddato naturalmente. Questa precauzione è cruciale per evitare la deformazione della testata e di altri componenti dovuta a sbalzi termici. Successivamente, è necessario scaricare completamente il liquido di raffreddamento dal sistema, operazione che va eseguita con cura per evitare la dispersione di fluidi inquinanti.
2. Rimozione di Tubazioni e Cablaggio
Il motore di una BMW 320d è un sistema complesso, con numerose tubazioni e cablaggi collegati alla testata. È essenziale rimuovere tutte queste connessioni, prestando attenzione a contrassegnarle se necessario. L'uso di etichette, fotografie o schemi può prevenire confusione durante la fase di rimontaggio, garantendo che ogni componente sia riposizionato correttamente. Questo include i tubi del carburante, i sensori, le linee del vuoto, i cablaggi degli iniettori e le connessioni elettriche varie.

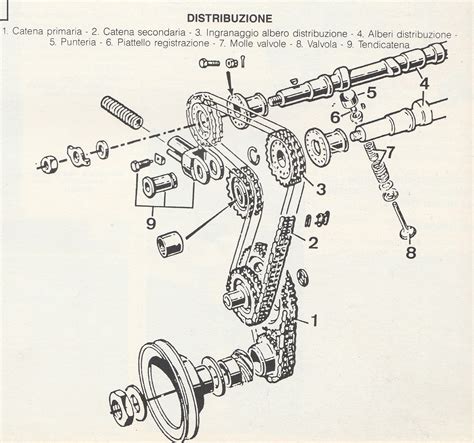

3. Smontaggio dell'Albero a Camme (per motori con albero a camme in testa)
Per i motori con albero a camme in testa, come quello della BMW 320d, lo smontaggio dell'albero a camme è un passaggio delicato. È imperativo allentare le viti di fissaggio dell'albero a camme nell'ordine "da entrambi i lati al centro". Questa procedura è fondamentale per evitare che l'albero a camme si pieghi e si deformi a causa di tensioni irregolari. La deformazione dell'albero a camme potrebbe compromettere seriamente le prestazioni del motore e richiedere una costosa sostituzione.
4. Smontaggio dei Bulloni della Testata
Quando si smontano i bulloni della testata, è necessario attendere che il motore si raffreddi completamente, ribadendo l'importanza del raffreddamento. La sequenza di allentamento è altrettanto critica: seguire il principio di "allentare uniformemente dai due lati verso il centro in diagonale". Questo metodo è progettato per distribuire la tensione in modo uniforme e prevenire la deformazione della testata. I bulloni della testata sono soggetti a forze estreme e un allentamento improprio può causare danni irreparabili.

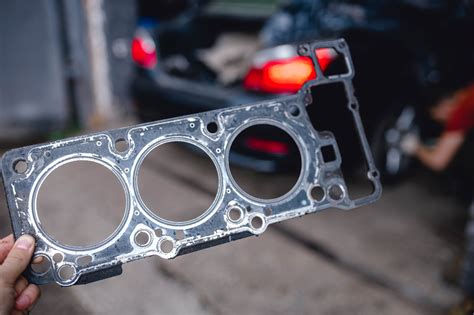

5. Rimozione e Pulizia della Guarnizione del Cilindro
Una volta rimossi i bulloni, è possibile rimuovere la vecchia guarnizione del cilindro. Questo è il momento in cui spesso si scoprono i segni del guasto, come bruciature o corrosione. Dopo la rimozione della guarnizione, è fondamentale pulire la testata del cilindro e la superficie di tenuta del blocco cilindri. Questo lavoro richiede una pazienza e una meticolosità speciali. Il vecchio sigillante, i depositi carboniosi e i prodotti di corrosione sulla superficie di giunzione della testata e del blocco cilindri devono essere completamente rimossi. L'utilizzo di strumenti appropriati e l'aria compressa per pulire con un getto d'aria sono essenziali per garantire una superficie impeccabile. Qualsiasi residuo può compromettere la sigillatura della nuova guarnizione, portando a future perdite e malfunzionamenti.
6. Ispezione della Superficie di Tenuta
Dopo la pulizia, è cruciale controllare se la superficie di tenuta della testata e del blocco cilindri è deformata. Utilizzare un righello di precisione e uno spessimetro per ispezionare la superficie di tenuta lungo le direzioni longitudinale e trasversale. Generalmente, l'irregolarità della superficie di tenuta tra il blocco cilindri e la testata del cilindro non deve essere maggiore di 0,10 mm e l'irregolarità di qualsiasi lunghezza di 100 mm non deve essere maggiore di 0,03 mm. Non ci possono essere sporgenze o depressioni sulla superficie di tenuta. Se vengono rilevate deformazioni significative, potrebbe essere necessaria la rettifica della testata o, nei casi più gravi, la sua sostituzione. Questa fase è cruciale per prevenire future perdite e garantire la longevità della riparazione.
Considerazioni Aggiuntive e Raccomandazioni
La complessità di un intervento sulla testata di una BMW 320d (motore 204d1) rende fondamentale affidarsi a personale qualificato e competente. La mancanza di strumenti specifici, come il manuale tecnico del costruttore (TIS), può rallentare drasticamente il processo e aumentare il rischio di errori. La chiusura del centro BMW ufficiale in alcune aree, come Reggio, può complicare ulteriormente la situazione, rendendo più difficile trovare un'officina con l'esperienza e le risorse necessarie.
Inoltre, la presenza di problemi pregressi, come la sostituzione dello scambiatore di calore per "olio nell'acqua", suggerisce una storia di malfunzionamenti che richiedono un'analisi approfondita. È importante che il meccanico tenga il proprietario al corrente di ogni possibile problema sulla testa, poiché la diagnosi iniziale potrebbe non essere esaustiva.
Un preventivo accurato per lo smontaggio e rimontaggio della testata dovrebbe considerare non solo il tempo di manodopera, ma anche il costo delle parti di ricambio (guarnizione della testata, bulloni della testata, eventuali guarnizioni aggiuntive, olio motore e liquido di raffreddamento), e la possibilità di lavorazioni esterne, come la rettifica della testata.
Infine, l'importanza di un approccio metodico e paziente non può essere sottovalutata. Ogni passaggio, dalla rimozione dei componenti alla pulizia delle superfici, influisce direttamente sulla qualità e sulla durabilità della riparazione. Un lavoro affrettato o superficiale può portare a recidive del problema e a costi aggiuntivi a lungo termine.
