Nel cuore di ogni motore diesel, gli iniettori hanno il compito di spruzzare il gasolio nella camera di combustione con la giusta pressione e nei tempi corretti. È un lavoro di estrema precisione, perché da questo dipendono potenza, consumi, emissioni e persino la silenziosità del motore. Negli impianti più moderni, l’iniezione è elettronica e gestita dalla centralina, che regola in tempo reale quantità e pressione del carburante in base alle condizioni di guida.

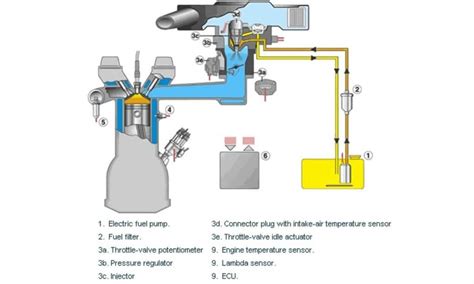

Nei vecchi sistemi a pompa-iniettore, il gasolio veniva pressurizzato direttamente da un piccolo pistoncino per ogni cilindro, comandato dall’albero a camme. Con l’avvento del sistema common rail, introdotto alla fine degli anni ’90, le cose sono cambiate: ora una pompa centralizzata mantiene il gasolio sotto alta pressione in un condotto comune, da cui attingono tutti gli iniettori. Questi ultimi, grazie a elettrovalvole o piezoattuatori, aprono e chiudono con estrema rapidità, permettendo anche più iniezioni per ciclo di combustione. Ogni iniettore ospita all’interno minuscoli condotti e valvole che devono resistere a pressioni elevatissime e garantire una nebulizzazione perfetta del gasolio. Il componente principale è il beccuccio, o “ugello”, che ha fori di diametro micrometrico: da lì il carburante viene spruzzato nella camera di combustione in forma di nebbia finissima.
Tecnologia e Funzionamento degli Iniettori a Solenoide
Negli impianti Diesel common rail, l’iniettore elettromagnetico (detto “a solenoide”) è un attuatore idraulico comandato elettricamente. La centralina motore non spinge direttamente l’ago che nebulizza il gasolio: invia un comando elettrico alla bobina (solenoide) dell’iniettore, che apre o chiude una valvola di controllo interna. Il concetto chiave è questo: il solenoide non è l’ugello e non “decide da solo” quanta nafta entra. Nel Diesel moderno l’iniettore non serve solo a far partire il motore: è uno strumento di controllo fine della combustione. Influenza rumorosità, emissioni, consumi, temperatura dei gas di scarico e quindi affidabilità di DPF, EGR e turbina.

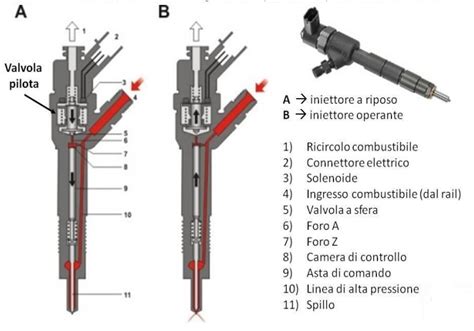

Un iniettore a solenoide common rail è un sistema servo-idraulico. Il rail porta gasolio in pressione all’iniettore. In condizioni di riposo, l’ago dell’ugello è tenuto chiuso da una combinazione di molla e forze idrauliche. La valvola di controllo (pilot valve) mantiene un equilibrio di pressioni nelle camere sopra l’ago. Quando la centralina comanda l’iniettore, invia corrente alla bobina. Il solenoide muove un’armatura che apre la valvola di controllo: cambia la pressione in una camera “pilota”, si crea uno sbilanciamento idraulico e l’ago si solleva. L’ugello nebulizza gasolio finché la centralina interrompe il comando.
La quantità iniettata non è un numero “magico”. A parità di comando, se la pressione rail è più alta entra più carburante in meno tempo. C’è poi un aspetto spesso sottovalutato: le perdite interne e il ritorno. Parte del gasolio serve a lubrificare e raffreddare l’iniettore e torna in linea di ritorno. Quando un iniettore invecchia, spesso il problema non è “non inietta”, ma non ripete più bene la sequenza tra un evento e l’altro.
Come funzionano gli iniettori piezoelettrici nel sistema di iniezione del carburante Common Rail ...
Sintomatologia e Diagnostica Avanzata
Capire se un iniettore è guasto non è sempre semplice, ma alcuni segnali sono piuttosto evidenti. Il motore può diventare più rumoroso, girare in modo irregolare o avere difficoltà di avviamento, specie a freddo. Anche un aumento dei consumi o del fumo allo scarico può indicare che uno o più iniettori non stanno lavorando come dovrebbero. Un difetto iniettore raramente si presenta con un solo sintomo. Avviamento lungo (spesso a caldo), spesso legato a pressione rail che sale lentamente. Minimo irregolare e vibrazioni possono derivare da iniezione non uniforme tra cilindri, gocciolamento, tenuta imperfetta dell’ago o controllo valvola instabile. Il fumo nero in accelerazione non significa automaticamente iniettori: può essere aria insufficiente, EGR o pressione rail incoerente.
In officina, il test più comune è la prova di ritorno del gasolio, che misura la quantità di carburante che viene reimmessa nel circuito: differenze significative tra gli iniettori indicano un problema. Un iniettore con ritorno molto superiore agli altri è spesso usurato internamente. I DTC aiutano ma non sono giudici assoluti: un iniettore può essere stanco senza generare errori. Se la pressione reale segue male la richiesta (ritardo, oscillazioni, cadute sotto carico), non si parte dagli iniettori “a sentimento”. Si controllano anche regolazione pressione (IMV/SCV sulla pompa o DRV sul rail, a seconda dell’impianto), sensore pressione e alimentazione bassa pressione. Se la ECU corregge molto su un cilindro, indica che la combustione è diversa. Se le correzioni sono stabili e fuori soglia su un cilindro, l’iniettore diventa un sospetto forte.
Procedure di Manutenzione e Ricondizionamento
Indubbiamente ricondizionare un iniettore è un lavoro altamente specializzato che non tutti possono approcciare senza la giusta preparazione, esperienza e passione tipica del mestiere. Ogni tipologia d’iniettore richiede una manutenzione specifica, a seconda della tecnologia e applicazione che lo definiscono.
Per l’analisi della parte elettrica, in prima battuta, ogni pompista dovrebbe escludere che il potenziale danno sia nella parte elettrica, ovvero nella bobina / solenoide, iniziando dal controllo della dispersione elettrica per mezzo dello strumento di verifica di isolamento elettrico (insulation tester), la cui funzione è di misurare l’effettivo isolamento elettrico del solenoide, facendo circolare una differenza di potenziale che va dai 250 ai 1.000 V.
Una volta accertata la piena funzionalità della parte elettrica, si procede con lo smontaggio. Per facilitare e velocizzare le operazioni, si utilizza un blocchetto universale in morsa. È consigliabile iniziare lo smontaggio dal polverizzatore svitando il dado blocca polverizzatore con l’apposita riduzione esagonale. Successivamente, si rimuove il solenoide, avendo cura di non danneggiare o perdere la valvola e gli altri spessori, per poi rimuovere l’indotto (butterfly) prestando attenzione alla vite di fermo. Segue la rimozione della guarnizione, del dado a ghiera e della valvola di controllo. È fondamentale controllare con un microscopio che quest’ultima sia in buone condizioni e che la semisfera sia posizionata correttamente nella sua sede, con il lato piatto verso la valvola.
Dopo l’estrazione dei componenti, si passa al lavaggio con macchina ad ultrasuoni, ad eccezione della bobina elettrica. Dopo l’asciugatura, si procede all’assemblaggio. Solitamente, le componenti più delicate da sostituire sono il polverizzatore e la valvola di controllo. Per il rimontaggio si serrano i componenti con chiave dinamometrica alle coppie prescritte (es. 60 Nm per il dado polverizzatore, 25 Nm per il solenoide). È necessario sostituire la vecchia guarnizione per evitare perdite e utilizzare grasso per lubrificare i filetti. Senza un adeguato banco prova, è impossibile avere una certezza del lavoro svolto e fornire una garanzia al cliente finale.
Prevenzione e Qualità del Carburante
Gli iniettori non richiedono una manutenzione frequente, ma la qualità del gasolio e la pulizia del sistema sono fondamentali per la loro longevità. Usare carburante di buona qualità e sostituire regolarmente il filtro gasolio è la prima forma di prevenzione. All’interno del gasolio, nel tempo, si depositano inevitabilmente impurità che possono compromettere le prestazioni del solenoide, degli iniettori e i consumi stessi del veicolo. La presenza di impurità è in parte fisiologica: per questo serve saper riconoscere i sintomi che possono segnalare quando è il momento di pulire gli iniettori. A volte, può essere utile aggiungere additivi specifici per mantenere puliti i fori di nebulizzazione e prevenire incrostazioni.
Il primo errore da evitare è cambiare iniettori “perché fuma”: la fumosità è un effetto, non una diagnosi. Il secondo errore è ignorare la pressione rail e l’alimentazione: un controllo pressione instabile può far sembrare colpevoli gli iniettori. Sostituire filtri con criterio, evitare contaminazioni nei rabbocchi e non trascurare la bassa pressione riduce le particelle metalliche e lo stress del sistema.
Evoluzione Tecnica: Dalle Origini ai Sistemi Piezoelettrici
L’iniettore meccanico, il primo nato, consisteva in un corpo cilindrico nel cui interno c’era una camera con un foro in basso. Una speciale pompa inviava il combustibile dentro la camera e quando quest’ultimo raggiungeva una pressione sufficiente a vincere la forza della molla, l’ago arretrava e liberava l’apertura. In questo modo il carburante in pressione usciva rapidamente dalla camera. Nel suo percorso verso il cilindro incontrava il polverizzatore che trasformava il getto di combustibile in goccioline minutissime in modo che potessero bruciare facilmente.
Gli iniettori attuali conservano il principio dell’ago che preme sul foro di uscita del carburante ma il suo movimento è controllato da una centralina. L’astina che muove l’ago ha un’armatura magnetica mentre nel corpo dell’iniettore c’è una bobina (solenoide) che circonda l’armatura. Quando la centralina invia un impulso di corrente al solenoide, l’armatura magnetica si sposta e quindi l’ago libera il foro di uscita. Questo principio di funzionamento implica che una parte del carburante, quello sopra l’ago, non venga iniettato e quindi occorre un condotto che recuperi il carburante in eccesso e lo reinvii al serbatoio.
La risposta alla domanda “cosa sono gli iniettori” cambia drasticamente con gli iniettori piezoelettrici. Essi sfruttano le proprietà di certi materiali che, se sottoposti a impulsi elettrici, si deformano. Queste deformazioni sono piuttosto forti e quindi azionano direttamente l’ago, senza bisogno della differenza di pressione vista per i sistemi a solenoide. In questo schema viene quindi eliminato il circuito di ritorno del carburante.
REDAT S.p.A. è leader a livello nazionale ed internazionale nei sistemi per l'iniezione Diesel ed è specializzata nella vendita di ricambi di qualità. Un solenoide di motore Diesel è, in ultima analisi, un interruttore elettronico che serve a bloccare automaticamente il flusso di combustibile nel sistema motore. Questa valvola elettromagnetica funziona mediante uno stantuffo caricato a molla che apre o chiude il passaggio del carburante. I solenoidi di intercettazione si trovano nella pompa del carburante, mentre l’interruttore elettronico è gestito dal sistema di controllo. La fasatura e la quantità dell'iniezione sono controllate dal modulo di controllo elettronico (ECM). Gli iniettori a solenoide common rail possono essere azionati indipendentemente dal meccanismo di generazione della pressione, a differenza di altri tipi nei sistemi a pompa di distribuzione o a iniettore pompa (Pumpe-Düse o PD), che possono funzionare solo in periodi di alta pressione di pompaggio. Inoltre, i solenoidi degli iniettori vengono rapidamente eccitati utilizzando la carica prelevata da una combinazione del sistema di alimentazione del veicolo e dei condensatori.
