La polarimetria è una tecnica analitica che riveste un'importanza fondamentale in diversi settori scientifici e industriali, dalla chimica e farmaceutica all'alimentare e aerospaziale. Essa si basa sulla misurazione del potere rotatorio di sostanze otticamente attive, ovvero molecole in grado di ruotare il piano della luce polarizzata. Il giovane Pasteur, infatti, scoprì che la molecola chirale esiste in due forme che hanno proprietà chimiche quasi identiche ma sono diverse tra loro, come la nostra mano destra è diversa dalla sinistra. Le molecole chirali possono essere distinte grazie alla loro interazione con la luce polarizzata.
I Fondamenti della Luce Polarizzata e la Chiralità Molecolare

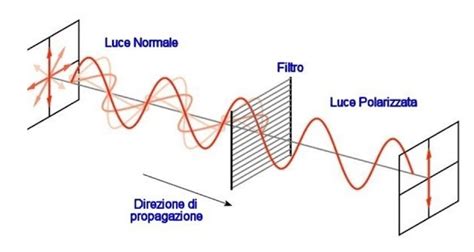

Per comprendere appieno la polarimetria, è essenziale partire dalla natura della luce e dalla proprietà della chiralità molecolare. La luce, come si sa, è un'onda elettromagnetica che si propaga in ogni direzione. Normalmente, il piano dell'onda assume tutti gli angoli possibili. Tuttavia, mediante alcuni filtri speciali, noti come polarizzatori, è possibile far passare solo le onde luminose che si propagano lungo un preciso piano, con una precisa inclinazione. Questa è la luce polarizzata linearmente, una radiazione elettromagnetica in cui il vettore campo elettrico (E) oscilla in un solo ben preciso piano di polarizzazione. La luce polarizzata linearmente è ottenuta dalla luce non polarizzata per mezzo dei filtri polarizzatori, che in un polarimetro sono rappresentati normalmente dalla tormalina, da un prisma di Nicol o un prisma di Glan Thompson, oppure da herapatiti (polaroidi artificiali).

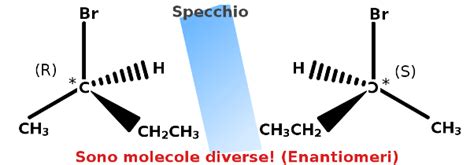

La chiralità è una proprietà geometrica di una molecola che non può essere sovrapposta alla sua immagine speculare. Queste molecole chirali possono esistere in due forme, chiamate enantiomeri, che sono l'una l'immagine speculare dell'altra, come le nostre mani. Se in una sostanza sono presenti molecole dell'uno o dell'altro isomero in pari quantità, non si notano fenomeni di attività ottica. Ne è un esempio il quarzo naturale, inorganico, le cui molecole si sono aggregate sotto la lunga azione del raffreddamento e delle forze elettromagnetiche.
Una gran parte delle molecole organiche sono composti chirali aventi attività ottica. In ambito biochimico, la chiralità di una molecola è fondamentale: nella quasi totalità gli organismi biologici producono un solo enantiomero di una molecola chirale. La coppia di isomeri ottici (enantiomeri) è costituita da due molecole speculari, non sovrapponibili, dotate di proprietà identiche tranne che per la capacità di ruotare il piano della luce polarizzata in un verso o in quello opposto. Le due forme vengono distinte, convenzionalmente in D (destrogira) ed L (levogira) in base al verso di rotazione del piano della luce polarizzata. Non esiste nessuna relazione fra il verso di rotazione e la successione in senso orario o antiorario dei gruppi legati al carbonio.
Determinate sostanze mostrano "attività ottica", definita come la capacità di far ruotare il piano di polarizzazione della luce che le attraversa. Si può avere attività ottica sia con cristalli sia con soluzioni acquose di sostanze organiche, come gli zuccheri. Quando siamo in presenza di molecole organiche derivanti dall'attività metabolica di particolari enzimi, questi ultimi producono solo uno dei due isomeri: la prevalenza di un isomero rispetto all'altro è rivelata dall'attività ottica della sostanza in esame.
Come Funziona il Polarimetro
Il polarimetro è lo strumento che permette la misurazione del potere rotatorio di sostanze otticamente attive. Nella sua forma più semplice, l'apparecchio consiste di due nicol, il primo polarizzatore, fisso, il secondo analizzatore, girevole al centro di un cerchio graduato, attraversati in successione dalla luce emessa da una sorgente monocromatica. La sostanza attiva si interpone, entro un contenitore, tra i due nicol.
Il processo all'interno di un polarimetro è elegante e preciso e coinvolge diversi componenti chiave che lavorano in perfetta sequenza:
- Una sorgente luminosa ad alta intensità avvia il processo. In un polarimetro da laboratorio, la luce ordinaria (di solito una radiazione monocromatica del sodio) entra in un prisma polarizzante di Nicol (polarizzatore) e viene convertita in luce polarizzata.
- La luce passa poi attraverso un polarizzatore fisso, un filtro che consente solo alle onde luminose correttamente allineate di proseguire.
- Questo fascio di luce uniforme attraversa un tubo di campionamento contenente la soluzione da testare. Questo tubo porta-campioni, mostrato in un'immagine precedente, può essere realizzato con un tubo di plastica provvisto di due tappi a tenuta, il tutto facilmente reperibile in un negozio di ferramenta. Sui tappi sono stati praticati due ampi fori, sigillati con due finestre circolari di plexiglas. Sul tubo è stato praticato un foro per l'introduzione, mediante siringa, del campione liquido da esaminare al polarimetro.
- Se è presente zucchero o un'altra sostanza otticamente attiva, ruoterà il piano della luce. Se la sostanza invece è otticamente inattiva (es. acqua, alcol), il piano della luce polarizzata resta invariato.
- Infine, un secondo filtro rotante, chiamato Analizzatore, viene regolato per misurare l'angolo esatto di tale rotazione. Questo valore finale fornisce la base per calcolare la concentrazione della sostanza con elevata precisione.
Quando polarizzatore e analizzatore vengono incrociati con un tubo polarimetrico che non contiene alcuna sostanza, si ha estinzione del raggio luminoso con un campo buio osservabile tramite l'oculare. Questi sono inizialmente incrociati, in modo che vi è estinzione totale della luce. Introdotta la sostanza, dall'analizzatore emerge nuovamente luce. Si ritorna all'estinzione con una rotazione dell'analizzatore: questa dà la misura del potere rotatorio della sostanza. Ruotando l'analizzatore di un angolo con stesso segno e valore assoluto dell'angolo φ si ottiene l'oscuramento del campo e viene effettuata la misura del potere rotatorio sfruttando la componente luminosa diretta verso lo stesso analizzatore, mentre la componente normale viene estinta.
Il prisma analizzatore può ruotare e quando è orientato a 90° rispetto al piano della luce polarizzata, la luce non passa e il campo visivo dell'osservatore risulterà nero. Con rotazioni intermedie tra 0° e 90° una certa frazione della luce sarà trasmessa sino all'occhio dell'osservatore e cioè quella frazione che corrisponde alla componente del vettore luminoso nel piano dell'analizzatore. Se il prisma analizzatore è orientato a 0° rispetto al piano della luce polarizzata si ha il massimo valore della luce trasmessa. Con la sorgente luminosa accesa e il tubo portacampioni vuoto, il prisma analizzatore viene ruotato in modo che il campo visivo dell'osservatore risulti nero. Ora il campione da analizzare viene inserito all'interno del tubo portacampioni.
Questa grandezza dipende da numerosi fattori come la concentrazione della soluzione, la lunghezza del tubo portacampioni, la temperatura, la lunghezza d'onda della sorgente luminosa e la natura del solvente. Per standardizzare le misure è stato definito il potere rotatorio specifico [α] cioè la rotazione espressa in gradi causata una soluzione con concentrazione pari a un grammo di sostanza per mL di soluzione posta in un tubo portacampioni lungo un decimetro. La nostra misura, fatta con un laser He-Ne, emissione a 633 nm, ha fornito una rotazione specifica con un valore diverso da quello disponibile nei dati di letteratura, evidenziando l'importanza di specificare le condizioni sperimentali.
anteprima del filmato di dimostrazione del funzionamento del polarimetro
Sostanze Analizzabili con la Polarimetria
La polarimetria è intrinsecamente in grado di distinguere tra enantiomeri, poiché utilizza radiazioni elettromagnetiche asimmetriche. Le molecole otticamente attive, ovvero quelle che possiedono chiralità, sono le sostanze che possono essere analizzate con la polarimetria. Tra queste, si annoverano diverse classi di composti:
Zuccheri e Carboidrati

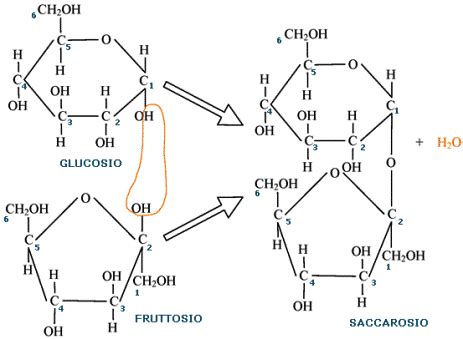

I monosaccaridi e i disaccaridi sono tra le sostanze più comunemente analizzate con la polarimetria. Le molecole degli zuccheri semplici, come il glucosio e il fruttosio, contengono diversi atomi di carbonio asimmetrici. Il polarimetro è uno strumento che viene usato per l'analisi in soluzione di zuccheri. Si sappia che il potere rotatorio specifico [α] del D-glucosio è +52,7°.La polarimetria (°Z) è il metodo specifico utilizzato per misurare la Scala Internazionale dello Zucchero (°Z), uno standard universale per determinare la purezza del saccarosio nel commercio globale. Funziona analizzando il modo in cui molecole otticamente attive, come il saccarosio, ruotano la luce polarizzata. L'intera scala internazionale dello zucchero è definita dalla "soluzione di zucchero normale", composta da 26 grammi di saccarosio puro disciolti in 100 cm³ di acqua, che, misurata in un tubo polarimetrico da 200 mm a una temperatura costante di 20 °C, fornisce una lettura di esattamente 100 °Z.
Il grado di questa rotazione è direttamente e prevedibilmente correlato alla concentrazione di saccarosio nella soluzione. Questa relazione affidabile è il fondamento scientifico della scala internazionale dello zucchero. Ad esempio, si possono pesare 250 g di saccarosio (C12H22O11) e diluirli con acqua distillata fino al volume finale di 500 mL, ottenendo una soluzione con concentrazione 0,5 g/mL.
Prodotti Farmaceutici e Principi Attivi Chirali
Nel settore farmaceutico, la polarimetria è uno strumento essenziale per il controllo di qualità, ad esempio per confermare la purezza di una spedizione in arrivo di un principio attivo chirale. Molti farmaci sono molecole chirali, e solo uno dei due enantiomeri è spesso responsabile dell'attività terapeutica desiderata, mentre l'altro può essere inattivo o addirittura dannoso. La polarimetria permette di verificare la purezza stereochimica di questi composti.
Oli Essenziali e Fragranze
Nei cosmetici e nei profumi, la polarimetria viene utilizzata per garantire la qualità, ad esempio per verificare l'autenticità di oli essenziali come quello di menta piperita o di arancia. Questi oli contengono spesso molecole chirali che contribuiscono al loro aroma e alle loro proprietà.
Sostanze Chimiche Speciali
In chimica, la polarimetria serve come controllo affidabile delle specifiche di prodotto, ad esempio per verificare la purezza stereochimica di una sostanza chimica speciale, soprattutto quando la chiralità è un aspetto critico per la sua funzionalità o applicazione.
Proteine e Steroidi
All'interno del tubo portacampioni, viene inserita una sostanza che può fare ruotare il piano della luce polarizzata ed essere quindi otticamente attiva, come ad esempio soluzioni di carboidrati, proteine e steroidi. Questi composti biologici complessi spesso presentano centri chirali nella loro struttura, rendendoli adatti all'analisi polarimetrica.
Minerali e Materiali con Ordine Interno

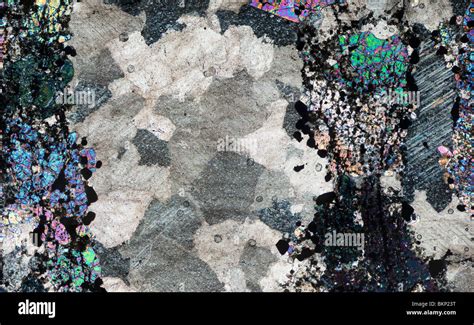

Con lo strumento posto in estinzione si possono fare osservazioni preliminari qualitative su diversi campioni di materiali, utilizzando il polarimetro come polariscopio. Iniziando dai solidi trasparenti, si potranno fare osservazioni comparative fra il vetro e campioni di minerali trasparenti come la mica (muscovite) o il gesso (selenite) tagliati in lamine sottili, o campioni di comuni materiali plastici. Si rileva come gli stati della materia che presentano una qualche forma di ordine interno nella disposizione delle molecole o che presentano particolari reticoli cristallini, possano interagire con la luce polarizzata. Questo non succede con il vetro, che è un materiale isotropo e non cristallino.
Nei campioni dotati di attività ottica si noterà la ricomparsa del punto luminoso, che potrebbe non scomparire anche ruotando l'analizzatore di 360°. Utilizzando, al posto del laser, una sorgente di luce bianca si potrà notare invece che questa, dopo aver attraversato i campioni, assume una tenue colorazione che varia tonalità con la rotazione dell'analizzatore, dimostrando un assorbimento selettivo di talune lunghezze d'onda. Questo tipo di attività può condurre ad interessanti collegamenti con la Mineralogia (studio delle sezioni sottili in luce polarizzata), l'Ottica e la Scienza dei materiali (proprietà dei polimeri, cristalli liquidi).
È importante sottolineare che l'interazione tra la luce polarizzata e alcuni cristalli anisotropi (es. la calcite) non va confusa con il fenomeno che si verifica nelle soluzioni di composti otticamente attivi. Alcuni cristalli, come ad es. il nitrato di sodio, interagiscono con la luce polarizzata quando sono allo stato solido, ma non danno soluzioni otticamente attive una volta disciolti in soluzione. Nei cristalli isotropi, come ad esempio il salgemma, gli assi cristallografici sono equivalenti e interagiscono allo stesso modo con la luce che li attraversa, indipendentemente dall'orientamento del reticolo cristallino rispetto alla luce incidente.
Solventi e Soluzioni Non Attive
È utile confrontare il comportamento di soluzioni diverse, che manifestano o meno attività ottica, mettendola in relazione con la struttura chimica delle molecole disciolte. L'acqua distillata e l'alcool denaturato sono esempi di sostanze otticamente inattive, che possono essere usate come controlli negativi in un esperimento polarimetrico. Osservazione della presenza o meno di attività ottica in acqua distillata e in soluzioni trasparenti di vario tipo è un'attività fondamentale nelle indagini preliminari.
Costruzione e Utilizzo di un Polarimetro Artigianale
Per scopi didattici o di ricerca di base, è possibile realizzare un polarimetro artigianale con materiali semplici e a basso costo. Gli studenti, con la supervisione del docente, possono realizzare un polarimetro a partire da materiali facilmente reperibili, a basso costo o riciclati. L'attività è strutturata in due parti: progettazione e costruzione del polarimetro; impiego dello strumento per l'osservazione di fenomeni riconducibili ad attività ottica in vari campioni solidi come sezioni di minerali (es. mica, gesso) o liquidi.
Materiali e Progettazione

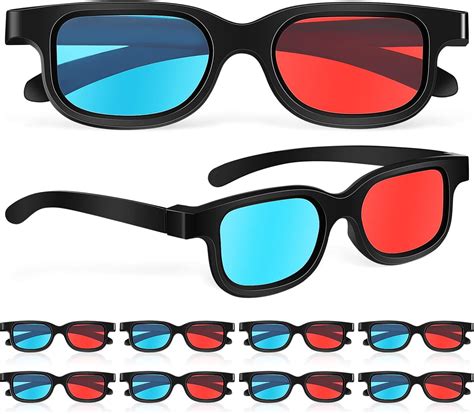

Per la realizzazione di un polarimetro artigianale si può utilizzare un setup simile a quello descritto nel post: "La Polarizzazione della Luce". Si tratta del banco ottico con laser He-Ne, coppia di polarizzatori (uno fisso ed uno ruotabile), fotometro e tubo porta-campioni. Per i filtri polarizzatori, si possono recuperare le pellicole da un paio di occhiali 3D. Rispetto a come sono montate sugli occhiali, una delle due va ribaltata e ruotata di 90° rispetto all'altra. Questa è la posizione che dovranno avere una volta inserite nell'apparecchio per ottenere l'estinzione della luce.
I supporti per i filtri e per il tubo porta-campioni possono essere realizzati con fogli di compensato, con fori del diametro di 4 cm per il passaggio della luce. È fondamentale che tutti i ripiani abbiano i fori perfettamente corrispondenti, una volta montati. Il tubo porta-campioni può essere un cilindro graduato in vetro (i materiali plastici sono otticamente attivi!). La lunghezza del cammino ottico, ovvero l'altezza del liquido attraversato dalla luce, è un parametro cruciale. Indicativamente, un cammino ottico di 1,5 dm è più che adeguato per ottenere buone misure. Se si lavora con soluzioni abbastanza diluite, sarà opportuno aumentare il valore a 2,0 o più dm, in base anche all'altezza del cilindro che si utilizza.

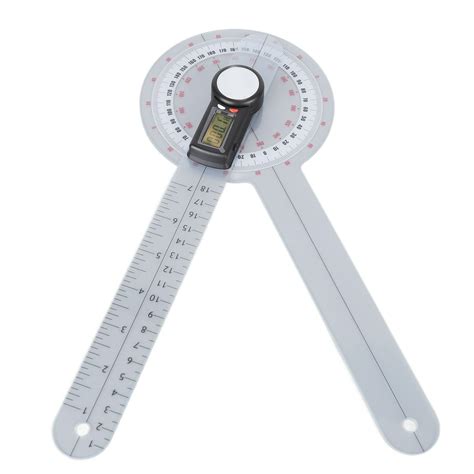

Il supporto girevole per l'analizzatore può essere realizzato utilizzando un goniometro stampato su carta, incollato sopra un supporto adatto, per esempio un CD. Il filtro può a sua volta essere incollato sopra o sotto al CD.
Infine, si incolla il filtro polarizzatore al centro del ripiano più alto, ricordando che polarizzatore e analizzatore vanno disposti a 90° per ottenere la condizione di estinzione della luce. Per non sbagliare è meglio fare delle prove tenendo acceso il puntatore laser e verificando empiricamente la posizione del polarizzatore a cui corrisponde l'estinzione, quando cioè il raggio attraversa il primo filtro ma non riesce a superare il secondo: in questo caso non si osserverà nessun punto luminoso alla base dello strumento.
Taratura e Misurazione
La taratura dello strumento è un passaggio fondamentale. Si posiziona sul supporto il cilindro di vetro riempito di acqua distillata fino al livello prefissato. Tenendo acceso il laser, si ruota l'analizzatore fino alla scomparsa del punto luminoso proiettato alla base dello strumento. In questa posizione, l'indice (spillo) deve puntare allo zero del goniometro. Se così non fosse, si deve riposizionare correttamente lo spillo.
Si ripete l'operazione con il cilindro riempito di soluzione zuccherina a pari livello e si noterà la ricomparsa del punto luminoso: la soluzione ha "ruotato" il piano della luce polarizzata. Si cerca quindi la nuova posizione di estinzione ruotando l'analizzatore nel verso che determina una diminuzione dell'intensità del punto luminoso. Si potrà notare come il nostro occhio apprezzi l'estinzione all'interno di un intervallo di ampiezza circa 2°. La tecnica corretta di misura prevede che si colga il punto medio all'interno di questo intervallo. Talvolta, quando i puntatori laser sono al massimo della carica, una certa quantità di luce riesce ancora a filtrare: l'importante sarà comunque individuare il valore minimo di luminosità.
L'errore di misura con uno strumento artigianale si può quantificare, in condizioni ottimali, intorno a ± 1°. A confronto, in un polarimetro da laboratorio, l'errore di misura è pari a 0,05°. Le misure con lo strumento artigianale possono dare buoni risultati solo per soluzioni a concentrazione abbastanza elevata, in genere superiore a 0,1g/mL.
Per convenzione, si considera che l'osservatore stia guardando in direzione della sorgente luminosa; se vede che il piano della luce polarizzata è ruotato in senso orario, la soluzione sarà destrogira (+), sarà invece levogira (-) se il piano è ruotato in senso antiorario. Utilizzando questo tipo di polarimetro artigianale, il nostro punto di vista è opposto rispetto a quello convenzionale: per effettuare correttamente le misure, si dovrà ruotare il goniometro nel verso che comporta una diminuzione dell'intensità luminosa, fino a trovare la nuova condizione di estinzione, leggendo quindi il valore dell'angolo. La soluzione sarà destrogira (+) se nel fare questo avremo ruotato il goniometro in senso antiorario, guardandolo da sopra.
Relazione tra Rotazione, Concentrazione e Lunghezza del Cammino Ottico
Mantenendo invariate la temperatura e la lunghezza d'onda della radiazione, si può studiare la relazione fra potere rotatorio della soluzione, lunghezza del cammino ottico (spessore di soluzione attraversata dal raggio luminoso) e concentrazione. L'analisi e la discussione dei dati può condurre gli studenti a formulare in modo autonomo la legge di Biot:
[ \alpha = [\alpha]_{\lambda,T} \cdot l \cdot c ]
dove (\alpha) è l'angolo di rotazione osservato, ([\alpha]_{\lambda,T}) è il potere rotatorio specifico (che dipende dalla natura della soluzione, dalla lunghezza d'onda (\lambda) e dalla temperatura T), (l) è la lunghezza del cammino ottico e (c) è la concentrazione della soluzione. Questa relazione ammette che l'angolo di rotazione (\alpha) dipenda linearmente dalla concentrazione (c) e dalla lunghezza (l) di soluzione attraversata dalla luce: ogni tratto di soluzione attraversata dalla luce imprime al piano di polarizzazione una rotazione, per così dire, "unitaria".
Per quanto, in linea teorica, sia sufficiente una sola misura, è utile esaminare varie situazioni, con concentrazioni diverse e i corrispondenti angoli di rotazione, a parità di spessore di soluzione (lunghezza della cella polarimetrica). Sarebbe interessante anche verificare la proporzionalità tra angolo e lunghezza di attraversamento della soluzione da parte della luce.
Polarimetria vs. Rifrattometria: Una Distinzione Cruciale
Un punto di confusione comune nella misurazione della concentrazione è la distinzione tra polarimetria e rifrattometria. Sebbene entrambi siano strumenti importanti, misurano proprietà fondamentalmente diverse e forniscono informazioni molto diverse. Scegliere quello giusto è fondamentale, soprattutto quando i risultati devono essere conformi alla scala internazionale degli zuccheri.
Polarimetria (°Z): Questo metodo è altamente specifico per il saccarosio. Funziona misurando un'interazione fisica unica che solo le molecole otticamente attive come il saccarosio hanno con la luce. Questo lo rende la vera misura della purezza dello zucchero, poiché ignora efficacemente altri solidi disciolti. La polarimetria, come il dicroismo circolare, dunque è una tecnica che utilizza radiazioni elettromagnetiche asimmetriche, per cui è intrinsecamente in grado di distinguere tra enantiomeri.
Rifrattometria (Brix): Questo approccio misura la deviazione della luce (indice di rifrazione) durante il passaggio dall'aria al liquido. Questa deviazione è influenzata dalla densità della soluzione, quindi misura la concentrazione di tutti i solidi disciolti, incluso il saccarosio, ma anche altri zuccheri, sali e minerali. Fornisce una stima rapida dei solidi totali, ma non della purezza specifica. Ad esempio, sebbene la rifrattometria sia ottima per un controllo rapido del contenuto totale di zuccheri nel succo di frutta, non riesce a distinguere tra saccarosio aggiunto e fruttosio presente in natura. I rifrattometri permettono di valutare la purezza delle sostanze in accordo con il loro indice di rifrazione della luce (sono utili per l'analisi del miele e dello zucchero per esempio).
Applicazioni della Polarimetria Oltre lo Zucchero
Sebbene la sua importanza nel commercio dello zucchero sia evidente, la precisione della polarimetria si è dimostrata preziosa in un numero sorprendente di altri campi altamente impegnativi.
Controllo Qualità nell'Industria Alimentare e delle Bevande
Oltre al commercio dello zucchero grezzo, la polarimetria è spesso utilizzata per verificare la consistenza del prodotto nell'industria alimentare e delle bevande, ad esempio per garantire che un lotto di sciroppo di qualità superiore soddisfi la concentrazione di zucchero specificata. Questo assicura la conformità agli standard di produzione e la qualità costante dei prodotti.
Ricerca e Sviluppo in Laboratorio
Nelle università e nei laboratori di ricerca, la polarimetria è uno strumento fondamentale per la scoperta, come la caratterizzazione di una molecola chirale di nuova sintesi. Permette ai ricercatori di determinare la configurazione e la purezza enantiomerica di nuovi composti, un aspetto cruciale nello sviluppo di nuovi farmaci e materiali.
Monitoraggio Ambientale
Anche se meno comune, la polarimetria può essere applicata in alcuni contesti di monitoraggio ambientale, ad esempio per identificare e quantificare inquinanti chirali in campioni d'acqua o suolo.
L'Importanza della Precisione e degli Standard
Una misurazione accurata è fondamentale perché la lettura in °Z spesso determina direttamente il valore commerciale e il pagamento dello zucchero grezzo e di altri prodotti. Per gestire queste misurazioni ad alto rischio, sono necessarie attrezzature precise e affidabili, progettate per soddisfare rigorosi standard di settore, come quelli stabiliti dall'ICUMSA (International Commission for Uniform Methods of Sugar Analysis).
I polarimetri moderni, come i modelli automatici ad alta precisione, sono progettati per offrire letture accurate e ripetibili, riducendo significativamente i tempi di misurazione e minimizzando il rischio di errore umano, garantendo un funzionamento più efficiente. S.I.E. Strumentazione Industriale s.r.l. offre una serie di strumenti per la rifrattometria e la polarimetria. Queste tecnologie trovano impiego nel settore chimico e farmaceutico così come nell'alimentare e nell'aerospaziale. Offrono un contributo valido in fase di assistenza post vendita e si occupano delle tarature periodiche su riferimenti Accredia, assicurando che gli strumenti mantengano la loro precisione nel tempo.
