Il motore TD5, rinomato per la sua robustezza e prestazioni, presenta una problematica ricorrente che affligge molti proprietari: il trafilaggio di olio dal cablaggio degli iniettori. Questo fenomeno, sebbene non sempre critico nell'immediato, può portare a malfunzionamenti elettrici e, nel tempo, a danni alla centralina. La ricerca di una soluzione definitiva ha animato discussioni e sperimentazioni tra gli appassionati, portando all'identificazione di diverse strategie per mitigare o eliminare il problema.
Comprendere il Problema: Il Percorso dell'Olio
Il trafilaggio dell'olio avviene per capillarità. L'olio motore, presente all'interno del coperchio punterie, si insinua nel cablaggio degli iniettori. Questo cablaggio è esposto direttamente all'olio motore. Una volta penetrato nei fili, l'olio risale lungo di essi, attraverso l'isolamento e la treccia di rame, raggiungendo infine il connettore esterno e, in casi più gravi, la centralina elettronica del veicolo. Diverse zone sono state individuate come punti critici per l'accumulo e il passaggio dell'olio: lo spinotto del cablaggio nella testata e, in un secondo momento, la sezione del cablaggio prima che arrivi alla centralina. Nonostante i cablaggi più recenti offrano una migliore protezione, il fenomeno dell'olio che si insinua nei cavi rimane una costante.
La Pulizia Periodica: Un Primo Intervento Necessario
Una delle pratiche fondamentali per la gestione del trafilaggio è la pulizia regolare. Questa operazione mira a far "spurgare" il cablaggio fisso dall'olio accumulato. La spina rossa, in particolare, richiede una pulizia periodica. Pulire ogni tot chilometri può aiutare a raggiungere una condizione accettabile, riducendo la quantità di olio che può migrare verso la centralina. Per effettuare questa pulizia:
- Disconnessione dei Connettori: Nel vano sotto il sedile passeggero, è necessario disconnettere i connettori multipolari, solitamente di colore nero e rosso.
- Accesso ai Contatti: Utilizzando un piccolo cacciavite, rimuovere la protezione bianca dal connettore rosso. Questo permetterà di accedere ai contatti per la pulizia.
- Pulizia e Drenaggio: Spruzzare efficacemente del CRC (o un prodotto analogo per contatti elettrici) sui contatti. Successivamente, rivolgere il connettore verso il basso e lasciarlo drenare completamente. Questo passaggio è cruciale per rimuovere l'olio e i residui che potrebbero ostacolare la conduttività elettrica.
Non commettere questo errore! Sostituzione del cablaggio degli iniettori del Land Rover Defender TD5
Soluzioni Strutturali per Interrompere la Capillarità
Oltre alla pulizia, sono state sviluppate diverse modifiche strutturali per affrontare il problema del trafilaggio. L'obiettivo comune di queste soluzioni è quello di interrompere il percorso capillare dell'olio all'interno del cablaggio.
Interposizione di uno Spinotto Aggiuntivo
Una delle soluzioni più discusse e praticate è l'interposizione di uno spinotto aggiuntivo dopo l'uscita dal coperchio punterie. Questa modifica, che alcuni utenti hanno implementato già nel 2014, consiste nel creare un punto di discontinuità nel cablaggio. L'idea è che lo spinotto aggiuntivo possa fungere da "filtro" o, più precisamente, da barriera fisica, impedendo all'olio di risalire ulteriormente. La sua installazione serve proprio per interrompere la capillarità che porta l'olio alla centralina. Un utente del forum ha menzionato di aver installato una spina a baionetta in questa posizione, suggerendola come una buona soluzione.
La Soluzione della Stagnatura e l'Isolamento
Un'altra metodologia per combattere la capillarità è stata descritta da un proprietario di TD5 che ha risolto il problema definitivamente per oltre una decina d'anni. Questa soluzione prevede un intervento più radicale sul cablaggio esistente:
- Smontaggio Completo del Cablaggio: L'intero cablaggio degli iniettori deve essere smontato.
- Saldatura delle Connessioni: Tutte le connessioni, sia tra i fili che tra fili e faston, che in origine sono semplicemente crimpate, vengono saldate. La stagnatura, in questo contesto, servirebbe a eliminare la capillarità tra i fili della treccia in rame.
- Reisolamento e Sigillatura: Dopo la saldatura, il cablaggio viene rimontato utilizzando della pasta siliconica nera, solitamente impiegata per sigillare i motori. Questa pasta viene applicata per isolare le connessioni e prevenire l'ulteriore infiltrazione di olio tra filo e guaina o tra le varie guaine.
È importante notare che, in teoria, spellare un filo alla volta senza tagliarlo, stagnarlo e isolarlo di nuovo potrebbe essere un approccio, ma la stagnatura non eliminerebbe la capillarità tra filo e guaina o tra le varie guaine, rendendo necessario un isolamento aggiuntivo. In alternativa alla stagnatura, si potrebbe considerare la sostituzione di una sezione del cavo con uno a filo singolo (unifilare) invece che in treccia, per ridurre ulteriormente le vie capillari.
Approfondimento sulla Sostituzione del Cablaggio Iniettori
La sostituzione del cablaggio iniettori è un intervento che spesso si rende necessario quando il cablaggio originale è compromesso dal trafilaggio di olio. Questa operazione, sebbene fattibile con una buona manualità, richiede attenzione e l'utilizzo di strumenti adeguati.
Fasi della Sostituzione del Cablaggio
La procedura per sostituire il cablaggio degli iniettori sotto il coperchio valvole è la seguente:
- Accesso al Coperchio Valvole: Utilizzare una chiave da 8mm per rimuovere le viti che fissano il coperchio valvole.
- Rimozione del Coperchio: Rimuovere il coperchio e la vecchia guarnizione, che deve essere scartata. A questo punto, si avrà accesso diretto agli iniettori e al cablaggio sottostante.
- Disconnessione del Cablaggio Vecchio: Staccare il connettore femmina del cablaggio che si trova sotto il coperchio valvole. Successivamente, con un cacciavite grosso piatto, fare leva ed estrarre il connettore maschio.

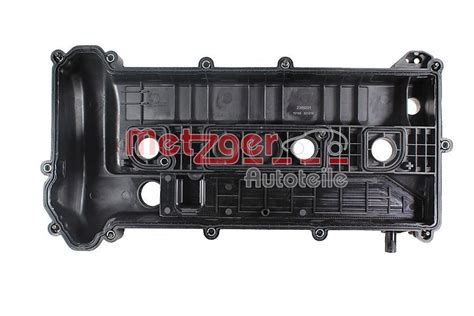

- Installazione del Nuovo Cablaggio: Ripetere la sequenza al contrario per installare il nuovo cablaggio. È fondamentale prestare attenzione a un dettaglio cruciale: applicare un po' di pasta siliconica nera sulla sede semicircolare della guarnizione del coperchio, in particolare sul lato del quinto cilindro. Questo sigillante aggiuntivo può fornire un'ulteriore barriera contro il trafilaggio dell'olio.
- Serraggio delle Viti: Le viti del coperchio valvole devono essere serrate a una coppia di 10Nm. Questo garantisce una corretta tenuta senza danneggiare il coperchio o la guarnizione.
Considerazioni sulla Siliconatura e l'Uso di Sigillanti
La domanda se sia una "stupidata" siliconare il cablaggio vicino allo spinotto che va nella testa è ricorrente. La risposta, basata sull'esperienza di molti, è che la semplice siliconatura esterna dello spinotto potrebbe non essere sufficiente a risolvere il problema alla radice, in quanto l'olio si insinua dentro il cablaggio stesso per capillarità.
Come accennato, l'intervento di creare un altro spinotto che "fa forse da filtro" (ovvero che interrompe la capillarità) è stato preferito alla semplice siliconatura esterna. Tuttavia, l'uso di pasta siliconica nera per sigillare le connessioni interne o per migliorare la tenuta della guarnizione del coperchio punterie è un approccio ben collaudato e raccomandato, in quanto agisce dove il problema ha origine e si sviluppa.
L'efficacia di questi interventi è data dalla capacità di bloccare il percorso capillare dell'olio. Non si tratta solo di sigillare dall'esterno, ma di intervenire sulla struttura interna del cablaggio o di creare una barriera efficace.
L'Importanza di Interventi Ben Eseguiti
Indipendentemente dalla soluzione scelta, la qualità dell'esecuzione è fondamentale. Un lavoro approssimativo potrebbe non risolvere il problema o, peggio, crearne di nuovi. La precisione nella saldatura, la corretta applicazione dei sigillanti e il rispetto delle coppie di serraggio sono aspetti critici per garantire la durata e l'efficacia dell'intervento.
La modifica interponendo uno spinotto, o l'intervento di stagnatura e siliconatura completa, mirano entrambi a un obiettivo: prevenire che l'olio arrivi alla centralina. Mantenere la centralina "non in ammollo" è l'obiettivo primario per preservare l'integrità del sistema elettronico del veicolo.
In conclusione, sebbene non esista una singola soluzione "definitiva" universalmente applicabile che elimini la necessità di qualsiasi manutenzione, una combinazione di pulizia regolare e interventi strutturali mirati può mitigare significativamente il problema del trafilaggio olio nel cablaggio iniettori del TD5, garantendo una maggiore affidabilità e longevità al motore.
