Guida Completa alla Sostituzione delle Lampadine per Ford Mondeo: Ripristinare la Visibilità e la Sicurezza

Mantenere l'illuminazione del proprio veicolo in condizioni ottimali non è solo una questione estetica, ma un prerequisito fondamentale per la sicurezza stradale. Essere in grado di cambiare la lampadina di un faro abbagliante, anabbagliante o di un indicatore di direzione è molto importante per garantire la visibilità propria e degli altri utenti della strada, specialmente in condizioni di scarsa illuminazione o meteo avverso. Questa guida si propone di illustrare passo dopo passo come affrontare la sostituzione delle diverse tipologie di lampadine presenti sulla Ford Mondeo, fornendo indicazioni dettagliate per ogni componente.

Preparazione e Precauzioni di Sicurezza Fondamentali

Prima di iniziare qualsiasi operazione di manutenzione sui sistemi di illuminazione del veicolo, è essenziale seguire alcune procedure di sicurezza per evitare danni al veicolo o, più importante, per garantire la propria incolumità.

• Spegnere sempre le luci e disinserire l'accensione: Questa è la prima regola da seguire. Assicurarsi che il motore sia spento e che le chiavi siano rimosse dal quadro per prevenire cortocircuiti o infortuni accidentali.
• Attendere il raffreddamento del motore: Alcuni componenti del vano motore, inclusi i fari, possono diventare molto caldi durante il funzionamento. Pertanto, per la tua sicurezza, attendi circa 10 minuti per consentire al motore di raffreddarsi prima di iniziare a lavorare.
• Utilizzare gli strumenti corretti: Per la sostituzione, procurati gli attrezzi necessari. Spesso è richiesto un cacciavite Torx TX30. In alternativa, è possibile utilizzare anche un comune cacciavite a testa piatta o un cacciavite Phillips, a seconda del componente specifico da smontare.
• Evitare il contatto con il vetro della lampadina: Questo è un suggerimento cruciale e ripetuto. Non toccare mai con le mani il vetro delle lampadine alogene. Gli oli naturali presenti sulla pelle umana possono creare punti caldi sul vetro, riducendo drasticamente la durata della lampadina o causandone la rottura prematura. Se accidentalmente si toccasse il vetro, pulirlo delicatamente con un panno imbevuto di alcol isopropilico e lasciarlo asciugare completamente prima dell'installazione.
• Montare solo lampadine con filtro UV: Le lampadine moderne spesso sono dotate di un filtro UV per proteggere i componenti in plastica dei fari dall'invecchiamento prematuro causato dalla radiazione ultravioletta emessa dalla lampadina stessa.
• Sostituire sempre con una lampadina dello stesso tipo: È necessario smontare il gruppo ottico per rimuovere qualsiasi lampadina. Quando si acquista una nuova lampadina, assicurarsi di scegliere un ricambio identico per tipo, wattaggio e specifica tecnica a quello che si sta sostituendo. L'utilizzo di lampadine con specifiche diverse può danneggiare l'impianto elettrico o causare un'illuminazione non conforme alle normative.
• Verificare l'allineamento dei fari: Dopo aver sostituito una lampadina, è buona norma far controllare l'allineamento dei fari da un professionista. Un errato allineamento può compromettere la sicurezza, riducendo la portata del fascio luminoso o abbagliando i conducenti provenienti dalla direzione opposta.

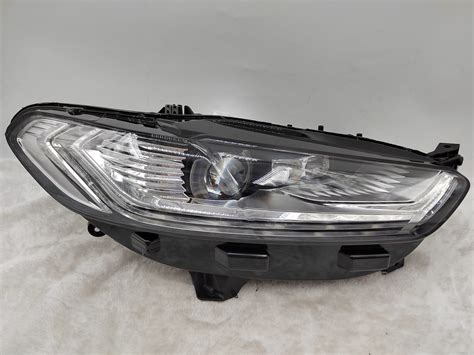

Accesso ai Gruppi Ottici Anteriori

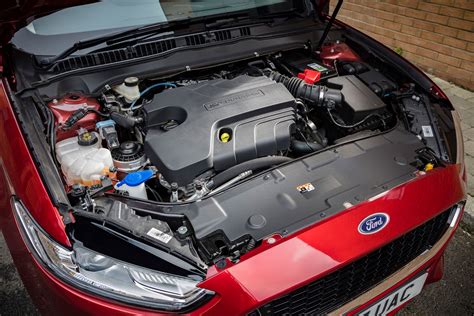

La prima fase per la sostituzione di una lampadina anteriore consiste nell'accedere al retro dei gruppi ottici.

1. Apri il cofano: Inizia aprendo il cofano del motore della tua Ford Mondeo. Questo ti darà accesso ai componenti dietro i fari.
2. Individua il faro da riparare: Vai al faro da riparare e individua la parte posteriore del gruppo ottico. Potrebbe essere necessario rimuovere alcuni componenti per facilitare l'accesso, come la griglia del radiatore in alcuni modelli.
3. Rimozione della griglia (se necessario): In alcuni casi specifici, potrebbe essere richiesto di rimuovere la griglia del radiatore per accedere completamente ai fari. Per fare ciò, rimuovere il fermo da entrambe le estremità della griglia radiatore ed estrarre la griglia. Afferrare una delle linguette ed estrarre il perno di ritegno, ripetendo l'operazione con l'altra linguetta.

Sostituzione delle Lampadine dei Fari Anteriori

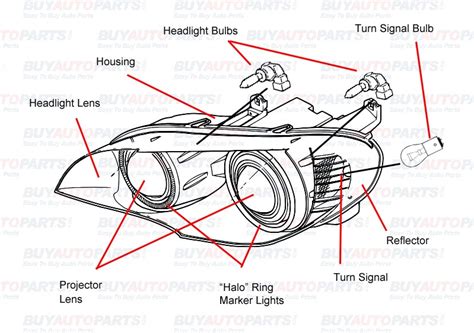

La Ford Mondeo presenta diverse tipologie di lampadine per le funzioni di illuminazione anteriore. Le procedure possono variare leggermente a seconda del tipo di lampadina e della sua posizione.

Faro Abbagliante e Anabbagliante

Le lampadine per gli abbaglianti e gli anabbaglianti sono spesso le più comuni da sostituire.

• Identificazione della lampadina: Il FARO ABBAGLIANTE si trova solitamente al centro del gruppo ottico. L'anabbagliante si trova in una posizione adiacente.
• Rimuovere il connettore elettrico: Per prima cosa, devi scollegare il connettore elettrico dalla lampadina. Afferra il connettore e tiralo delicatamente per scollegarlo.
• Estrarre la vecchia lampadina: A seconda del tipo di lampadina, potrebbe essere necessario sganciare un fermo metallico. Per le lampadine alogene H7 (anabbaglianti) e H1 (abbaglianti), è necessario scollegare il connettore e quindi sganciare il fermo del cavo (una specie di molla metallica) che trattiene la lampadina in posizione. Una volta sganciato il fermo, estrarre la lampadina dall'alloggiamento.
• Inserire la nuova lampadina: Prendi la nuova lampadina, assicurandoti di non toccare il vetro con le mani nude. Inseriscila nell'alloggiamento, prestando attenzione all'orientamento corretto.
• Fissare la lampadina: Riposiziona il fermo del cavo per bloccare la nuova lampadina in posizione. È fondamentale che il fermo sia correttamente agganciato.
• Reinserire il connettore elettrico: Ricollega il connettore elettrico nella sua sede sulla nuova lampadina.
• Rimontaggio: Se hai rimosso un coperchio protettivo o altri componenti, rimontali seguendo l'ordine inverso. Assicurati che tutti i fermi e le viti siano ben serrati.

Indicatori di Direzione Anteriori (Frecce)

Gli indicatori di direzione anteriori sono essenziali per segnalare le proprie intenzioni agli altri conducenti.

• Accedere all'alloggiamento: Apri il cofano e individua la parte posteriore del gruppo ottico relativo all'indicatore di direzione.
• Rimuovere il portalampada: La lampadina è spesso alloggiata in un portalampada che può essere ruotato. Per la lampadina sferica da 21 watt, arancione, ruotare il portalampada in senso antiorario ed estrarlo dall'alloggiamento del faro.
• Estrarre la vecchia lampadina: Una volta rimosso il portalampada, inserire la lampadina nel portalampada e ruotarla in senso antiorario esercitando una leggera pressione per rimuoverla dal portalampada stesso.
• Inserire la nuova lampadina: Inserisci la nuova lampadina nel portalampada, assicurandoti che sia ben fissata.
• Reinserire il portalampada: Rimonta il portalampada nell'alloggiamento del faro, ruotandolo in senso orario fino a quando non si blocca. Presta attenzione alle alette di guida per un corretto posizionamento.
• Rimontaggio finale: Assicurati che tutti i collegamenti siano sicuri e che il gruppo ottico sia correttamente posizionato.

Fari Laterali (Luci di Posizione Anteriori)

Le luci di posizione, note anche come luci diurne o luci di parcheggio, sono lampadine più piccole che aumentano la visibilità del veicolo quando è fermo o in condizioni di scarsa visibilità.

• Accedere alla lampadina: Apri il cofano e individua la parte posteriore del gruppo ottico.
• Rimuovere il coperchio: Potrebbe esserci un coperchio protettivo da rimuovere. Ruotare il coperchio in senso antiorario e rimuoverlo.
• Estrarre il portalampada: Utilizzando un cacciavite piatto, estrarre con cura il portalampada dall'alloggiamento.
• Sostituire la lampadina: Estrarre la vecchia lampadina dal portalampada e inserirne una nuova dello stesso tipo (lampadina da 5 watt con base a cuneo).
• Rimontaggio: Rimonta il portalampada nell'alloggiamento, assicurandoti che sia ben fissato. Riposiziona il coperchio protettivo, ruotandolo in senso orario. Presta attenzione alle alette di guida per un corretto aggancio.

Sostituzione delle Lampadine dei Fendinebbia

I fendinebbia migliorano la visibilità in condizioni di nebbia, pioggia fitta o neve. La procedura per la loro sostituzione può variare significativamente a seconda che il veicolo sia equipaggiato con paraurti sportivi o versioni specifiche come le ST.

Fendinebbia (Veicoli con Paraurti Sportivi)

Per i veicoli equipaggiati con paraurti sportivi, l'accesso ai fendinebbia avviene solitamente dalla parte anteriore inferiore dell'auto.

1. Localizzare il gruppo ottico: Individua il gruppo ottico del fendinebbia all'interno della cornice apposita.
2. Rimuovere la cornice: Allentare la vite presente nella cornice del fendinebbia. Successivamente, scalzare delicatamente la cornice del fendinebbia per rimuoverla.
3. Estrarre il gruppo ottico: Allentare le viti che fissano il gruppo ottico del fendinebbia. Una volta svitate, estrarre con cautela il gruppo ottico.
4. Scollegare il connettore: Scollegare il connettore elettrico che alimenta la lampadina.
5. Sostituire la lampadina: Estrarre la vecchia lampadina (lampadina alogena H3, 55 watt) dal suo alloggiamento e inserirne una nuova.
6. Rimontaggio: Ricollega il connettore elettrico, reinserisci il gruppo ottico del fendinebbia e fissalo con le viti. Riposiziona la cornice del fendinebbia e stringi la vite di fissaggio.

Fendinebbia (Versioni ST)

Le versioni ST possono avere un sistema di fissaggio leggermente diverso per i fendinebbia.

1. Rimuovere elementi decorativi: Rimuovere le viti presenti nella cornice dell'antinebbia. Estrarre l'anello intorno alle lenti e la cornice dell'antinebbia.
2. Estrarre il gruppo ottico: Allentare le viti che fissano il gruppo ottico del fendinebbia ed estrarlo con cautela.
3. Scollegare il connettore: Rimuovere il connettore elettrico dalla lampadina.
4. Sostituire la lampadina: Ruotare la parte posteriore del gruppo ottico in senso antiorario ed estrarla per accedere alla lampadina (H7, 55 watt). Estrarre la vecchia lampadina e inserirne una nuova.
5. Rimontaggio: Reinserire la lampadina nel suo alloggiamento, rimontare la parte posteriore del gruppo ottico ruotandola in senso orario, ricollegare il connettore, fissare il gruppo ottico con le viti, reinserire la cornice e l'anello, e infine stringere le viti della cornice.

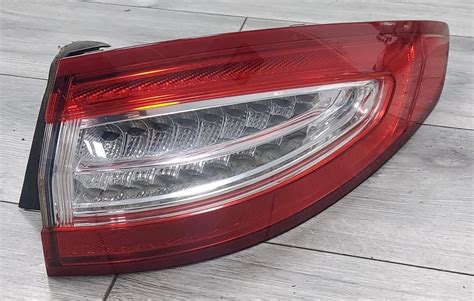

Sostituzione delle Lampadine dei Gruppi Ottici Posteriori

I gruppi ottici posteriori includono le luci di posizione, gli stop, gli indicatori di direzione e le luci di retromarcia. La procedura varia tra le versioni berlina/4 porte e station wagon.

Gruppo Ottico Posteriore (4 e 5 Porte)

1. Accedere all'interno del bagagliaio: Aprire il portello posteriore della Mondeo.
2. Rimuovere la copertura: Dall'interno del bagagliaio, individuare e liberare i fermi rotanti della copertura del gruppo ottico posteriore. Una volta liberati, rimuovere il coperchio.
3. Sganciare il modulo lampada: Premere le due linguette rosse l'una verso l'altra e separare l'assieme del portalampada dal gruppo ottico posteriore.
4. Rimuovere il connettore (se presente): In alcuni casi, potrebbe essere necessario scollegare un connettore.
5. Estrarre e sostituire la lampadina: Girare la lampadina (solitamente con una base a baionetta) in senso antiorario esercitando una leggera pressione e rimuoverla dal portalampada. Inserire la nuova lampadina.
6. Rimontaggio: Rimontare l'assieme del portalampada nel gruppo ottico posteriore, assicurandosi che si agganci correttamente. Riposizionare la copertura e fissare i fermi rotanti. Dopo il montaggio, controllare che le luci funzionino correttamente.

Gruppo Ottico Posteriore (Station Wagon)

La versione station wagon presenta una procedura leggermente diversa per accedere alle lampadine posteriori.

1. Accedere all'interno del bagagliaio: Aprire il portello posteriore della station wagon.
2. Rimuovere le coperture: Dall'interno del bagagliaio, rimuovere la copertura superiore del gruppo ottico. La copertura inferiore è solitamente fissata con delle clip. Rimuovere entrambe le coperture per esporre il gruppo ottico.
3. Svitare il gruppo ottico: Svitare le due viti che fissano il gruppo ottico alla carrozzeria. È importante assicurarsi che i dadi ad alette non cadano nell'apertura interna del veicolo durante questa operazione.
4. Estrarre il gruppo ottico: Estrarre delicatamente il gruppo ottico dalla carrozzeria.
5. Sostituire la lampadina: Una volta estratto il gruppo ottico, si avrà accesso alle lampadine. Girare la lampadina in senso antiorario esercitando una leggera pressione e rimuoverla. Inserire la nuova lampadina.
6. Rimontaggio: Reinserire il gruppo ottico nella sua sede sulla carrozzeria, fissandolo con le viti precedentemente rimosse. Riposizionare le coperture interne. Verificare il corretto funzionamento di tutte le luci posteriori.

Lampadine Specifiche e Indicazioni Aggiuntive

• Indicatori di Direzione Laterali (Ripetitori sui parafanghi/specchietti): Questi indicatori utilizzano generalmente una lampadina da 5 watt con base a cuneo. La procedura prevede di far scorrere indietro il gruppo ottico e poi estrarlo. Afferrare il portalampada, ruotarlo in senso antiorario nell'alloggiamento luce e rimuoverlo. Estrarre la lampadina dal portalampada e sostituirla. Rimontare seguendo l'ordine inverso.
• Luci di Posizione (Posteriori): Per la sostituzione delle luci di posizione posteriori, che potrebbero richiedere un accesso più complesso o la rimozione di componenti specifici, si consiglia di consultare personale qualificato per garantire una corretta esecuzione e prevenire danni.

È importante ricordare che alcuni aspetti, equipaggiamenti standard e/o optional e dettagli dei prodotti descritti potrebbero aver subito modifiche dopo la redazione dei contenuti originali, anche per motivi legati alla produzione del veicolo. Pertanto, alcuni dati relativi a dotazioni, esterni, prestazioni, dimensioni e pesi, consumo di carburante, costi di gestione ecc. sono da considerarsi puramente indicativi.
