Sostituzione della pompa dell'acqua sulla Smart 450: Una guida dettagliata

La Smart 450, un veicolo compatto e agile, può presentare occasionalmente la necessità di interventi di manutenzione, tra cui la sostituzione della pompa dell'acqua. Questo componente è cruciale per il corretto funzionamento del sistema di raffreddamento del motore, e la sua rottura può causare danni significativi se non affrontata tempestivamente. La presente guida fornisce un percorso dettagliato per la sostituzione della pompa dell'acqua, basandosi su esperienze pratiche e fornendo consigli utili per affrontare le sfide che si possono incontrare durante l'operazione.

Fase preliminare: Svuotamento del liquido refrigerante

Prima di procedere con la rimozione della pompa dell'acqua, è indispensabile svuotare il liquido refrigerante residuo dall'impianto. Questa operazione richiede attenzione e l'uso di strumenti adeguati per evitare sprechi e garantire la sicurezza.

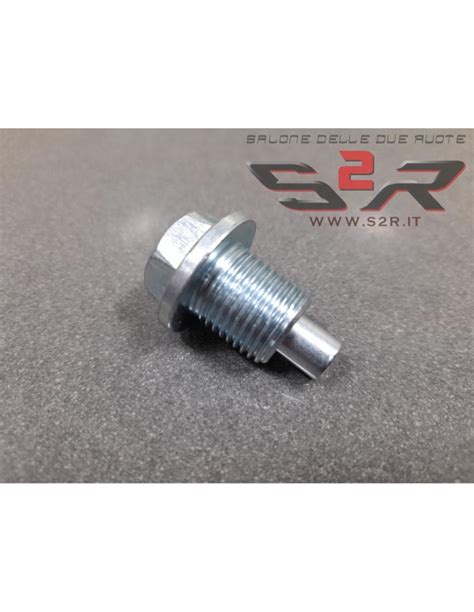

Per prima cosa, è necessario posizionare una bacinella di raccolta sotto il motore, in corrispondenza del bullone di scarico dell'impianto di raffreddamento. Una volta posizionata la bacinella, si procede all'apertura del bullone di scarico. A questo punto, si potrà sentire una gran quantità di liquido che si riversa nella bacinella di raccolta.

Un altro passaggio fondamentale per uno svuotamento completo è la rimozione del sensore di temperatura del motore. Questo sensore si trova a monte della valvola termostatica ed è facilmente individuabile. Per rimuoverlo, è un'operazione banale, ma attenzione particolare va posta a non perdere nei meandri del motore la molletta che funge da fermo del bulbo in questione. È facile che il fermino posto alle spalle del bulbo (che va semplicemente sfilato con un cacciavite) voli nel motore, perdendosi miseramente, dati gli spazi realmente ristretti in cui si lavora. Una volta sfilato il fermo, occorrerà semplicemente sfilare con due dita il bulbo verso l'alto. A questo punto, ulteriore liquido continuerà a scendere nella bacinella, indicando un maggiore svuotamento del circuito.

Accesso alla pompa dell'acqua: Rimozione delle coperture

Per poter accedere alla pompa dell'acqua e procedere con la sua sostituzione, è necessario rimuovere alcune coperture che ne ostacolano l'accesso. La prima di queste è la ruota posteriore, che una volta rimossa, rivelerà la copertura del passaruota.

Dopo aver rimosso la ruota, è necessario rimuovere la copertura del passaruota. Questo passaggio espone ulteriormente l'area di lavoro. Per arrivare a poter maneggiare le pulegge, è necessario rimuovere un'ulteriore copertura plastica. Questa copertura è fissata con due tasselli, di cui va sfilata la testa con un cacciavite a taglio. È importante notare che uno dei tasselli potrebbe essere più evidente a causa della presenza di liquido refrigerante, che lo rende bagnato e quindi più visibile.

Individuazione del danno e rimozione della cinghia

Una volta rimosse le coperture, sarà possibile ispezionare l'area e individuare il danno principale che ha reso necessaria la sostituzione della pompa dell'acqua. Spesso, il danno si manifesta con una cinghia sfilacciata e fuori sede, un chiaro indicatore di un malfunzionamento.

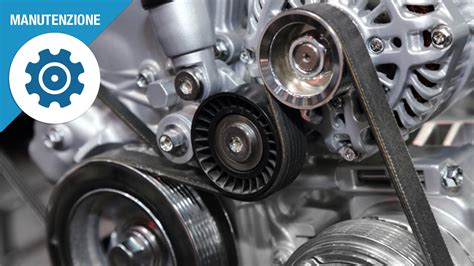

È possibile osservare come la cinghia risulti sfilacciata e fuori sede, sintomo evidente di un problema alla pompa dell'acqua o al suo sistema di tensione. Generalmente, per rimuovere la cinghia, è necessario allentare il bullone di registro, visibile nell'area di lavoro. Questo bullone permette di rilasciare la tensione della cinghia, rendendone possibile la rimozione.

Smontaggio della pompa dell'acqua e dell'alternatore

A questo punto, si può procedere con la rimozione della pompa dell'acqua e, se necessario, anche dell'alternatore, in quanto quest'ultimo potrebbe ostacolare l'accesso ai bulloni di fissaggio della pompa. La pazienza e la precisione sono fondamentali in questa fase, data la ristrettezza degli spazi di lavoro.

Per procedere alla sostituzione della pompa, è indispensabile rimuovere la sua puleggia. Questa operazione espone i bulloni di fissaggio della pompa stessa. La pompa senza la sua puleggia e con alcuni dei bulloni di fissaggio in vista apparirà a questo punto.

Nella penombra si scorge anche il bullone di testa dell'alternatore. La brutta notizia non è tanto quella secondo cui andrà smontato anch'esso, quanto che egli aggancia su di un controdado alle spalle dell'alternatore. Questo è libero, pertanto se si svita il bullone, come si dovrà necessariamente fare, senza porre attenzione a far rimanere detto controdado in sede, questo cascherà per terra rendendo la vita impossibile per almeno un'ora, data la difficoltà di recupero negli spazi ristretti. È cruciale quindi, durante lo svitamento del bullone dell'alternatore, assicurarsi di tenere fermo il controdado sul retro per evitarne la caduta.

Rimossi con un po' di pazienza (dalla foto sembra che lo spazio abbondi, ma in realtà è molto limitato) tutti i 7 bulloni della pompa più quello dell'alternatore, è possibile sfilare la pompa stessa. Questa fase può richiedere un po' di forza e movimenti delicati per estrarre la pompa senza danneggiare altri componenti circostanti.

Rimontaggio e riempimento del circuito di raffreddamento

Una volta rimossa la vecchia pompa, si può procedere con l'installazione del nuovo componente, seguendo i passaggi inversi di smontaggio. Una volta installata la nuova pompa e rimontato l'alternatore, si passa alla fase cruciale del riempimento e spurgo del circuito di raffreddamento. Questa fase è di vitale importanza per garantire il corretto funzionamento del sistema e prevenire surriscaldamenti.

Particolare cura è da riporre nel riempimento (e spurgo!) del circuito di raffreddamento. Dopo aver riempito il vaso d'espansione con il liquido refrigerante, si apre leggermente il tappo di scarico per accertarsi che fuoriesca liquido. Questo indica che il liquido sta iniziando a circolare nel sistema.

Adesso, tenendo sempre il livello del vaso d'espansione al massimo, si sfila leggermente il bulbo della temperatura, sentendo di certo aria venir fuori. Questo è un passo cruciale per spurgare l'aria intrappolata nel circuito. Quando anche da questo bulbo emerge liquido antigelo, lo si reinfila immediatamente e lo si serra col suo fermino (attenzione a non farlo sfuggire).

Se si è riusciti a svuotare in precedenza tutto l'impianto, si dovrebbero aver riempito circa 4,5 L di refrigerante. Se così non è, significa che vi è ancora dell'aria intrappolata nel sistema, sebbene il funzionamento del riscaldamento mostri che l'eventuale sacca non si trova in prossimità del motore. È consigliabile effettuare diverse cicli di riscaldamento del motore e di raffreddamento, monitorando attentamente il livello del liquido nel vaso d'espansione e aggiungendo refrigerante se necessario, fino a quando il livello non si stabilizza e non si notano più bolle d'aria uscire dal bulbo o dal vaso d'espansione. Questo assicura che il circuito sia completamente privo di aria e che la nuova pompa dell'acqua possa funzionare in modo efficiente.
