Indubbiamente, ricondizionare un iniettore è un lavoro altamente specializzato che non tutti possono approcciare senza la giusta preparazione, esperienza e passione tipica del mestiere. Ogni tipologia d’iniettore richiede una manutenzione specifica, a seconda della tecnologia e applicazione che lo definiscono. Tra i più comuni, gli iniettori Denso Common Rail, in particolare quelli del motore 1CD-FTV, rappresentano un componente cruciale per le prestazioni e l'efficienza dei veicoli Toyota, come il Rav 4. Il codice dell’iniettore, per una corretta identificazione, si trova stampato o marcato laser sul corpo dello stesso. Questo articolo esplorerà in dettaglio il processo di ricondizionamento di questi iniettori e affronterà un caso di studio diagnostico relativo a un malfunzionamento in un veicolo equipaggiato con tale motore.
Analisi della Parte Elettrica dell'Iniettore
In prima battuta, ogni pompista dovrebbe escludere che il potenziale danno sia nella parte elettrica, ovvero nella bobina/solenoide. Il processo inizia con il controllo della dispersione elettrica per mezzo dello strumento di verifica di isolamento elettrico, noto come insulation tester. La funzione di questo strumento è di misurare l’effettivo isolamento elettrico del solenoide, facendo circolare una differenza di potenziale che va dai 250 ai 1.000 V. Questa verifica preliminare è fondamentale per assicurarsi che non ci siano cortocircuiti o dispersioni interne che possano compromettere il corretto funzionamento dell'iniettore. Un'accurata diagnosi elettrica può evitare interventi meccanici inutili e dispendiosi.
Smontaggio dell'Iniettore: Sezione Polverizzatore

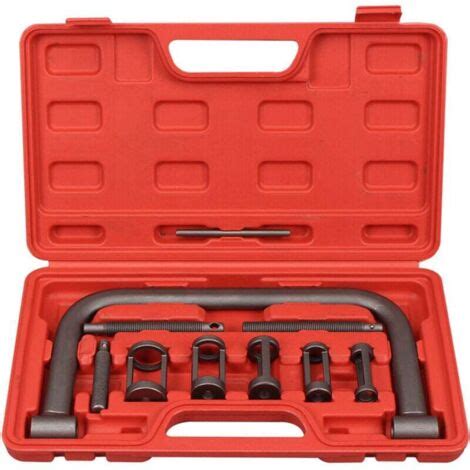

Una volta accertata la piena funzionalità della parte elettrica, è possibile procedere con lo smontaggio dei componenti. Per facilitare e velocizzare tutte le operazioni, è consigliabile utilizzare sulla morsa il blocchetto universale (ad esempio, un codice 10102). È opportuno iniziare lo smontaggio dal polverizzatore, svitando il dado blocca polverizzatore con l’apposita riduzione esagonale per la chiave (come un codice 10103), necessaria a questo tipo di operazione. Questa fase richiede delicatezza e l'uso degli strumenti appropriati per evitare danni ai componenti.
Smontaggio dell'Iniettore: Sezione Solenoide
Successivamente, si procede alla rimozione del solenoide, avendo cura di non danneggiare o perdere la valvola e gli altri spessori. È di primaria importanza prestare attenzione durante la rimozione dell’indotto (butterfly). In questa fase, la vite di fermo, a causa dello smontaggio, potrebbe essersi deformata e quindi non permettere all’indotto (butterfly) di essere riposizionato correttamente, rimanendo più alto della sua posizione originale e causando una non tenuta con la sede valvola.
Dopo la rimozione dell'indotto, si passa alla rimozione della guarnizione, del dado a ghiera (utilizzando gli appositi strumenti di smontaggio, ad esempio i codici 10100 o 10101) e della valvola di controllo. È cruciale controllare con un microscopio che quest’ultima sia in buone condizioni, non sia danneggiata, corrosa o usurata. È altresì fondamentale che, nella fase di assemblaggio dell’iniettore, la semisfera sia posizionata correttamente nella sua sede, ovvero con il lato piatto verso la valvola, poiché essa è responsabile della corretta chiusura della camera di controllo. Un'errata posizione o un danno a questi componenti può compromettere irreversibilmente il funzionamento dell'iniettore.
Iniettori common rail Denso - Montaggio e smontaggio
Pulizia, Rimontaggio e Prova al Banco
Una volta estratti tutti i componenti, si passa al lavaggio degli stessi con la macchina ad ultrasuoni, ad eccezione della bobina elettrica che deve essere protetta dall'acqua. Trascorsi i minuti necessari per una pulizia profonda, a lavaggio terminato si procede ad asciugare accuratamente i componenti e in seguito ad assemblare nuovamente l’iniettore.
A seconda delle situazioni e delle condizioni dell’iniettore, sarà necessario sostituire le componenti usurate o danneggiate. Solitamente, le due componenti più delicate e che vanno sostituite sono il polverizzatore e la valvola di controllo, in quanto sono soggette a maggiore usura a causa del flusso di carburante ad alta pressione e delle temperature elevate.
Per il rimontaggio, riposizionare l’iniettore nell’apposita morsa. Si rimettono le componenti nella loro sede, serrando il dado a 60 Nm, partendo dalla valvola di controllo. La butterfly deve essere posizionata con il lato piatto della semisfera verso la valvola. È necessario sostituire la vecchia guarnizione per evitare perdite, garantendo così una tenuta ermetica. Controllare lo stato degli spessori e, se necessario, valutare un'eventuale sostituzione. Infine, si rimette il solenoide e si chiude con chiave dinamometrica settata a 25 Nm.
Come ultimo passaggio, si riposizionano le spine di fermo (pin), lo spessore molla, il piattino e il polverizzatore, applicando del grasso per lubrificare il filetto. Se necessario, si sostituisce il dado, chiudendo con l’apposita chiave dinamometrica impostata a 60 Nm.
L’allestimento sul banco e le prove variano a seconda del tipo di banco prova in vostro possesso. Senza un adeguato banco prova è impossibile avere una certezza del lavoro svolto e fornire una qualsiasi garanzia al cliente finale. I banchi prova moderni simulano le condizioni operative reali del motore, permettendo di verificare la corretta portata, la polverizzazione e la tenuta dell'iniettore.
Caso di Studio: Diagnosi su Toyota Rav 4 con Motore 1CD-FTV
Un caso emblematico di diagnosi complessa riguarda una Toyota Rav 4 con codice motore 1CD-FTV, cilindrata 2000, immatricolata nel 2004 e con 140.000 km percorsi, alimentata a gasolio. Il difetto principale era che il veicolo "non parte", una condizione in cui la macchina era stata ritirata da un commerciante, rendendo sconosciuta la sua storia pregressa.
Interventi Preliminari Effettuati
Gli interventi iniziali includevano:
- Controllo della pressione rail.
- Verifica del comando iniettori.
- Controllo della compressione relativa.
- Verifica della fase del motore.
- Sostituzione del filtro gasolio.
- Smontaggio della pompa e degli iniettori per una verifica approfondita.
Gli strumenti di autodiagnosi utilizzati erano Toyota e KTS, e non erano stati rilevati errori DTC specifici.
Analisi dei Sintomi e Rilevazioni
Durante i controlli di routine, la pressione del gasolio era stata rilevata tra 250 e 300 bar, un valore confrontato e ritenuto adeguato rispetto a una Toyota Avensis con lo stesso motore presente in officina. Il comando iniettori era stato verificato anche nei dettagli, prendendo un segnale sul filo comune per monitorare tutti e quattro. I giri motore durante l'avviamento erano poco meno di 300, e la fase risultava grosso modo a posto.
Tuttavia, un'anomalia aveva catturato l'attenzione: un abbassamento della corrente in fase di compressione, che si manifestava in modo troppo regolare e legato al punto in cui si trovava il motore. Inizialmente, si era pensato al motorino di avviamento, ma un'analisi più approfondita aveva rivelato che il motorino girava bene sia "ad orecchio" che verificando i giri. Le cadute di corrente erano troppo regolari per essere attribuite a un problema del motorino stesso. Questo fenomeno, riprodotto in più prove, non trovava una spiegazione logica immediata.
Un confronto con l'oscillogramma della corrente in avviamento di una Avensis con motore identico aveva mostrato, nella macchina funzionante, solo un rallentamento nella salita della corrente, grosso modo in corrispondenza delle cadute che si osservavano nell'altro veicolo, ma senza le brusche interruzioni.
Ulteriori Scoperte e Possibili Cause

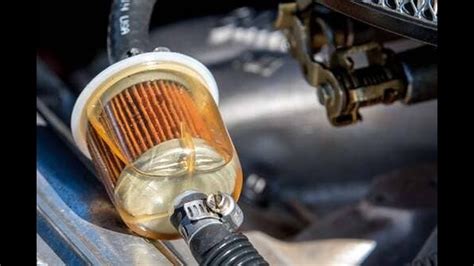

Un'ulteriore scoperta significativa è stata fatta durante la rimozione del filtro gasolio. Oltre alla presenza di gasolio agricolo nel serbatoio (che di per sé non giustificherebbe il mancato avviamento se fosse di buona qualità), il filtro era talmente sporco che sembrava essere stato appena tolto dal fango. Questa condizione è estremamente grave, poiché un filtro intasato riduce drasticamente il flusso di carburante al sistema di iniezione, compromettendo la pressione e l'atomizzazione del gasolio. Un sistema Common Rail è particolarmente sensibile alla qualità del carburante e alla pulizia del circuito.
Un filtro così sporco può causare diversi problemi:
- Carenza di pressione: La pompa ad alta pressione potrebbe non riuscire a raggiungere i valori desiderati a causa della restrizione nel filtro, influenzando negativamente la capacità di avviamento.
- Danneggiamento dei componenti: Le impurità non filtrate possono raggiungere e danneggiare la pompa ad alta pressione e gli iniettori stessi, accelerando l'usura della valvola di controllo e del polverizzatore.
- Mancata o insufficiente alimentazione: Il motore potrebbe non ricevere abbastanza carburante per l'accensione, nonostante la presenza del comando agli iniettori.
Implicazioni dell'Oscillogramma Anomalo
L'abbassamento regolare della corrente in fase di compressione nell'oscillogramma della Rav 4, in contrasto con la Avensis, suggerisce un'anomalia che potrebbe essere correlata a un'eccessiva resistenza meccanica o a un problema nella combustione. Se la fase di compressione è compromessa da iniettori che non spruzzano correttamente (a causa di pressione insufficiente o ostruzioni), o da una compressione non ottimale in tutti i cilindri, il motorino di avviamento potrebbe incontrare una resistenza irregolare, manifestandosi con le cadute di corrente osservate.
Potrebbe esserci una correlazione tra il gasolio sporco e la condizione degli iniettori. Anche se il comando iniettori era presente, non è garantito che stessero iniettando correttamente o che lo facessero con la giusta quantità e polverizzazione. Iniettori intasati o danneggiati da carburante di scarsa qualità potrebbero alterare la resistenza meccanica durante la fase di compressione. La sostituzione del filtro gasolio è un primo passo cruciale, ma potrebbe essere necessario verificare singolarmente ogni iniettore sul banco prova per accertarne il corretto funzionamento dopo un tale grado di contaminazione.
Considerazioni Finali sulla Diagnosi e il Ricondizionamento
Il caso della Toyota Rav 4 evidenzia l'importanza di un approccio diagnostico sistematico e l'interconnessione tra i vari sistemi del veicolo. Un iniettore Denso Common Rail efficiente è vitale per il corretto funzionamento del motore 1CD-FTV. La presenza di gasolio agricolo e un filtro gasolio estremamente sporco indicano una grave negligenza nella manutenzione che può avere effetti a cascata su tutto il sistema di alimentazione e iniezione.
Il ricondizionamento degli iniettori, come descritto nelle fasi di smontaggio, pulizia e rimontaggio, diventa un'operazione non solo consigliabile ma spesso necessaria in presenza di tali condizioni. La verifica al banco prova dopo il ricondizionamento è l'unico modo per garantire che gli iniettori siano tornati a specifiche ottimali, assicurando una corretta polverizzazione e portata, essenziali per la combustione e l'avviamento del motore.
Le anomalie nell'oscillogramma della corrente di avviamento, in questo contesto, potrebbero essere un sintomo secondario di un problema primario legato alla qualità del carburante e all'efficienza degli iniettori, che a loro volta influenzano la resistenza alla compressione del motore. Affrontare la causa radice, ovvero la contaminazione del carburante e l'eventuale danno agli iniettori, è il passo fondamentale per risolvere il problema del mancato avviamento e ripristinare la piena funzionalità del veicolo.
