Iniettori e Bobine: Cuore dell'Iniezione Elettronica nei Motori Moderni

L'iniezione elettronica è ormai la tecnologia dominante nei motori moderni, rendendo fondamentale la comprensione del funzionamento degli iniettori e delle bobine. Questi componenti, pur svolgendo ruoli distinti, sono interconnessi nell'assicurare un'erogazione precisa del carburante e un'efficiente combustione nei motori a scoppio, con un impatto significativo su consumi, emissioni e prestazioni complessive del veicolo.

L'Evoluzione degli Iniettori: Dai Meccanici ai Piezoelettrici

Il compito principale degli iniettori è quello di iniettare nei cilindri il carburante necessario alla combustione dei motori a scoppio. La domanda "cosa sono gli iniettori" oggi ha molte risposte diverse perché l'evoluzione tecnica li ha cambiati radicalmente da quando sono apparsi nei motori.

Gli Iniettori Meccanici: Il Principio Base

L'iniettore meccanico, il primo nato, consiste in un corpo cilindrico nel cui interno c'è una camera con un foro in basso. Una speciale pompa invia il combustibile dentro la camera e quando quest'ultimo raggiunge una pressione sufficiente a vincere la forza della molla, l'ago arretra e libera l'apertura. In questo modo il carburante in pressione esce rapidamente dalla camera. Nel suo percorso verso il cilindro incontra il polverizzatore che trasforma il getto di combustibile in goccioline minutissime in modo che possano bruciare facilmente.

Iniettori Elettronici a Solenoide: Precisione e Controllo

Questi iniettori conservano il principio dell'ago che preme sul foro di uscita del carburante, ma il suo movimento è controllato da una centralina. L'astina che muove l'ago ha un'armatura magnetica, mentre nel corpo dell'iniettore c'è una bobina (solenoide) che circonda l'armatura. Quando la centralina invia un impulso di corrente al solenoide, l'armatura magnetica si sposta e quindi l'ago libera il foro di uscita, consentendo l'iniezione del carburante. In questo modo si riesce a dosare con molta precisione il carburante, a vantaggio dei consumi e delle emissioni. L'ago è sottoposto alla pressione del carburante in alto e in basso e l'impulso dato dal solenoide scarica la pressione nella zona superiore. La pressione nella zona inferiore, non più bilanciata, fa sollevare l'ago che quindi libera il carburante. Questo principio di funzionamento implica che una parte del carburante, quello sopra l'ago, non venga iniettato e quindi occorre un condotto che recuperi il carburante in eccesso e lo reinvii al serbatoio.

Iniettori Piezoelettrici: L'Innovazione della Deformazione

La stessa domanda, "cosa sono gli iniettori", ha una risposta diversa con gli iniettori piezoelettrici. Essi sfruttano le proprietà di certi materiali che, se sottoposti a impulsi elettrici, si deformano. Queste deformazioni sono piuttosto forti e quindi azionano direttamente l'ago, senza bisogno della differenza di pressione vista prima. In questo schema viene quindi eliminato il circuito di ritorno del carburante visto prima.

Iniettori Common Rail (CRI): Erogazione Precisa per la Combustione Efficiente

Un iniettore common rail (CRI) è un componente essenziale per un'erogazione precisa del carburante e una combustione efficiente, quindi è importante prestare attenzione ai segnali di guasto. Gli iniettori common rail spruzzano carburante nelle camere di combustione di un veicolo. Si tratta di componenti estremamente precisi, regolabili in modo da poter erogare carburante alla pressione, ai tempi, alla velocità e alla quantità corretti come impostato dai parametri del veicolo. Funzionando correttamente, possono ridurre le emissioni e migliorare il risparmio di carburante e la potenza.

Sintomi e Diagnosi dei Guasti agli Iniettori Common Rail

Comprendere i sintomi di un iniettore common rail difettoso e le procedure di diagnosi è cruciale per la manutenzione e la longevità del veicolo.

Segnali di Allarme di un CRI Difettoso

Se un veicolo mostra i seguenti sintomi, è una buona idea esaminare l'iniettore e verificare la presenza di guasti:

• Il motore non si accende correttamente: Se gli iniettori common rail non spruzzano abbastanza carburante nelle camere di combustione, i cilindri non saranno in grado di fornire energia sufficiente. Ciò causerà una scarsa accelerazione o una mancata accensione.
• Scarso risparmio di carburante: Se il motore non riceve il carburante in modo corretto, la ECU potrebbe dover compensare, fornendo potenzialmente di più e quindi sprecando carburante.
• Funzionamento irregolare quando è inattivo: Se l'alimentazione del carburante è ridotta o irregolare, il numero di giri fluttuerà quando il veicolo è al minimo, causando una sensazione di "ruvidità". Potrebbe anche bloccarsi se il numero di giri diventa troppo basso.
• Fumo di scarico eccessivo: I conducenti possono notare più fumo di scarico del normale, bianco o nero a seconda della modalità di guasto dell'iniettore. Tuttavia, questo è un problema minore con i più recenti sistemi di controllo delle emissioni (come il DPF), anche se può portare all'ostruzione dei filtri.
• Battito o tintinnio del motore: Un CRI difettoso influenzerà i tempi del processo di combustione. Ciò causerà "colpi" udibili provenienti dal motore. Si tratta di detonazioni premature dovute a miscele aria-carburante errate.
• Perdita di carburante: Se il diesel può essere visto sopra o vicino all'iniettore, indica che è danneggiato e perde carburante.

Procedura di Diagnosi dei Problemi agli Iniettori Common Rail

Ci sono diverse cose da controllare se si sospetta un problema CRI. Lavorando su questa lista di controllo, è possibile identificare il guasto:

1. Identificare il codice di guasto: La prima fase per identificare i guasti common rail consiste nell'interrogare l'OBD del veicolo. Utilizzando uno strumento diagnostico di qualità come la soluzione DS di Delphi, è possibile identificare rapidamente i codici di guasto e restringere la diagnosi.
2. Controllare gli iniettori: Se l'OBD ha generato un codice di errore del sistema di iniezione del carburante, verificare la funzionalità dell'iniettore. Strumenti come il kit diagnostico specifico per iniettori Delphi possono essere collegati agli iniettori, evitando la necessità di una rimozione e un rimontaggio completi del sistema. Raccoglie e misura il flusso di perdite dagli iniettori e indica quale iniettore potrebbe essere difettoso e necessitare di sostituzione.
3. Controllare il funzionamento della pompa common rail: Quindi montare il kit guida sigillata direttamente sul tubo di uscita ad alta pressione dalla pompa e avviare il motore per registrare la pressione nel sistema. Il kit per guide sigillate visualizza i risultati in formato digitale e se il valore differisce dalla misurazione della pressione specificata per l'applicazione del veicolo, la pompa potrebbe essere difettosa.
4. Confermare se si è verificato un guasto meccanico o elettrico della pompa: Se si sospetta che la pompa Common Rail sia difettosa, utilizzare il kit di falsi attuatori Delphi in combinazione con la guida sigillata per ulteriori interrogatori. Questo sostituisce temporaneamente l'attuatore del veicolo per consentire alla pompa di generare l'intera pressione del sistema. Se la pompa genera la pressione corretta con il falso attuatore in posizione, è probabile che l'attuatore del veicolo sia difettoso e debba essere sostituito. Tuttavia, se la pressione è ancora al di sotto del livello richiesto, la pompa common rail potrebbe avere un guasto meccanico e deve essere riparata o sostituita.
5. Testare l'integrità elettrica degli iniettori: Utilizzando il kit di test per iniettori elettronici Delphi, è possibile verificare la presenza di un circuito a bobina aperta e di un cortocircuito interno alla bobina, controllare l'isolamento della bobina al corpo dell'iniettore e misurare la resistenza e l'induttanza della bobina con un solo strumento. Ciò consentirà di identificare rapidamente e facilmente eventuali guasti elettronici, sia all'interno che all'esterno del veicolo. Si noti che se un iniettore di solenoide common rail presenta un guasto elettronico, non può essere riparato.
6. Diagnosticare e risolvere la laccatura in fase iniziale: Se durante i test di cui sopra non vengono identificati guasti, è un buon segno che la laccatura delle valvole è presente. Eseguendo un test di "ronzio", il kit di test dell'iniettore elettronico ti consentirà anche di verificare se l'iniettore si muove liberamente. In caso contrario, è sufficiente utilizzare un kit di pulizia solvente per iniettori, così da pulire eventuali lacche.

Riparazione o Sostituzione degli Iniettori Common Rail

Gli iniettori common rail hanno una durata media da 100.000 a 150.000 mila chilometri. Ci sono una serie di fattori che influenzano questo, tra cui la qualità del carburante, l'olio motore, i tempi di viaggio e la manutenzione. Se si trova un iniettore difettoso, sostituirne uno singolo piuttosto che un intero set può far risparmiare tempo e denaro. Le prestazioni degli iniettori dipendono non solo da un'erogazione precisa del carburante, ma anche da un controllo elettrico affidabile. Quando si verificano problemi elettrici, anche un iniettore meccanicamente perfetto non funziona correttamente. Gli iniettori moderni sono principalmente controllati dall'unità di controllo motore (ECU), che invia impulsi elettrici per aprire e chiudere l'iniettore a intervalli precisi. Ogni iniettore contiene anche una bobina magnetica o un elemento piezoelettrico che risponde a questi segnali. Rilevare guasti elettrici richiede più della semplice lettura dei codici di errore. Diesel Fix Neuss fornisce iniettori diesel rigenerati di alta qualità, completamente smontati, puliti ad ultrasuoni e dotati di componenti critici nuovi. Ogni iniettore viene testato sia per l'erogazione del carburante sia per la risposta elettrica, garantendo affidabilità a livello OEM. I problemi elettrici negli iniettori interrompono l'equilibrio preciso dell'erogazione del carburante, causando perdita di prestazioni, aumento delle emissioni e stress sul motore. Per identificare con precisione la causa, i professionisti utilizzano strumenti come multimetri e oscilloscopi per individuare il guasto esatto.

Le Bobine di Accensione: Induzione di Alta Tensione

La struttura di una normale bobina d'accensione è sostanzialmente simile a quella di un trasformatore. Il compito della bobina d'accensione è quello di indurre da una bassa tensione una tensione alta.

Componenti e Costruzione della Bobina di Accensione

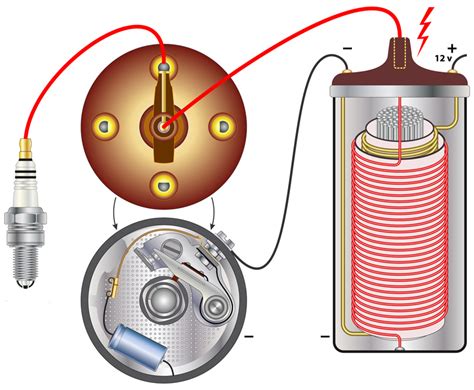

Gli elementi sostanziali, oltre ad un nucleo di ferro, sono l'avvolgimento primario, l'avvolgimento secondario e i collegamenti elettrici. Il nucleo di ferro a lamine ha il compito di rinforzare il campo magnetico. Questo nucleo di ferro è avvolto da un sottile avvolgimento secondario. Esso consiste di un filo di rame isolato, di circa 0,05-0,1 mm di spessore, con fino a 50.000 avvolgimenti. L'avvolgimento primario consiste di un filo di rame verniciato di circa 0,6-0,9 mm di spessore ed è avvolto intorno all'avvolgimento secondario. La resistenza ohmica primaria della bobina è di circa 0,2-3,0 Ω e quella secondaria di circa 5-20 kΩ. Il rapporto di avvolgimento da avvolgimento primario a secondario è di 1:100. La struttura tecnica può variare a seconda del campo di utilizzazione della bobina di accensione.

Collegamenti Elettrici e Principio di Funzionamento

I collegamenti elettrici vengono definiti in una normale bobina d'accensione cilindrica con morsetto 15 (alimentazione di tensione), morsetto 1 (interruttore di accensione) e morsetto 4 (collegamento dell'alta tensione). L'avvolgimento primario è collegato con quello secondario mediante un comune collegamento di avvolgimento con il morsetto 1. Questo collegamento comune viene definito come "circuito di risparmio" e viene utilizzato per semplificare la fabbricazione della bobina.

La corrente primaria che passa attraverso l'avvolgimento primario viene attivata e disattivata mediante l'interruttore di accensione. L'intensità della corrente viene determinata dalla resistenza della bobina e la tensione applicata al morsetto 15. La rapidissima direzione della corrente causata dall'interruttore cambia il campo magnetico nella bobina e induce un impulso di tensione che viene trasformato in un impulso di alta tensione mediante l'avvolgimento secondario. Questo, attraverso il cavo d'accensione arriva allo spinterometro di una candela d'accensione per accendere in un motore Otto la miscela di carburante e aria. L'intensità dell'alta tensione indotta dipende dalla velocità della modifica del campo magnetico, dal numero di avvolgimenti della bobina secondaria e dallo spessore del campo magnetico. La tensione d'induzione di apertura dell'avvolgimento primario oscilla fra 300 e 400 volt.

Interdipendenza tra Iniettori e Bobine nel Sistema di Gestione Motore

Mentre gli iniettori si concentrano sull'erogazione del carburante e le bobine sull'accensione della miscela, entrambi sono elementi critici del sistema di gestione motore controllato dall'unità di controllo motore (ECU). La ECU orchestra con precisione i tempi e le quantità sia dell'iniezione di carburante che dell'accensione per ottimizzare le prestazioni del motore, l'efficienza del carburante e la riduzione delle emissioni. Un guasto in uno di questi componenti può avere ripercussioni sull'intero sistema, evidenziando l'importanza di una diagnosi accurata e di una manutenzione tempestiva. La sinergia tra questi strumenti garantisce che ogni ciclo di combustione avvenga nel modo più efficiente possibile, contribuendo al buon funzionamento e alla durata del veicolo.
