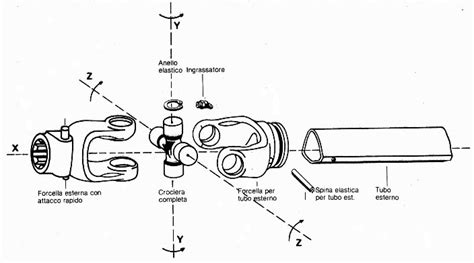

L'albero cardanico, noto anche come albero longitudinale o albero di trasmissione, riveste un'importanza fondamentale nei veicoli a trazione integrale, come la Volkswagen Touareg (modelli 7LA, 7L6, 7L7 fino al 2010) e la Porsche Cayenne (modelli 9PA, 92A dal 2007 in poi). La sua funzione principale è quella di trasferire la potenza dal motore ai differenziali, sia anteriori che posteriori, garantendo la motricità del veicolo su tutte le ruote.
La trasmissione della Volkswagen Touareg e della Porsche Cayenne è intrinsecamente suddivisa in due alberi distinti: uno anteriore e uno posteriore. L'albero di trasmissione anteriore si estende dal differenziale anteriore fino al cambio, mentre l'albero di trasmissione posteriore si connette all'uscita del cambio tramite un giunto elastico, per poi raggiungere il differenziale posteriore. Questa configurazione a due alberi consente una distribuzione efficiente della coppia motrice.
Le Diverse Versioni della Volkswagen Touareg 7L
Per comprendere appieno le specificità del supporto della trasmissione, è utile considerare le diverse versioni della Volkswagen Touareg 7LA, 7L6, 7L7, ognuna con le proprie caratteristiche motoristiche e, di conseguenza, requisiti di trasmissione.
Tra le motorizzazioni diesel, troviamo:
- 2.5 R5 TDI con 163 CV (codici motore BLK, BPD), prodotta tra agosto 2003 e maggio 2010.
- 2.5 R5 TDI con 174 CV (codici motore BAC, BPE), prodotta tra gennaio 2003 e maggio 2010.
- 3.0 TDI con 211 CV (codici motore CASB, BUN), prodotta tra aprile 2006 e maggio 2010.
- 3.0 V6 TDI con 225 CV (codici motore CATA, BKS), prodotta tra novembre 2004 e maggio 2010.
- 3.0 V6 TDI con 240 CV (codici motore CASC, CASA), prodotta tra novembre 2007 e maggio 2010.
- 5.0 R50 TDI con 350 CV (codice motore CBWA), prodotta tra agosto 2007 e maggio 2010.
- 5.0 V10 TDI con 313 CV (codici motore AYH, BWF, BKW, BLE), prodotta tra ottobre 2002 e maggio 2010.
Per quanto riguarda le motorizzazioni a benzina, si annoverano:
- 3.2 V6 con 220 CV (codici motore AZZ, BKJ, BAA, BMX, BMV, BRJ), prodotta tra ottobre 2002 e novembre 2006.
- 3.2 V6 con 241 CV (codice motore BMV), prodotta tra novembre 2004 e novembre 2006.
- 3.6 V6 FSI con 280 CV (codici motore BHK, BHL), prodotta tra ottobre 2005 e maggio 2010.
- 4.2 FSI con 314 CV (codice motore BAR), prodotta tra settembre 2003 e dicembre 2009.
- 4.2 V8 con 310 CV (codice motore AXQ), prodotta tra dicembre 2002 e novembre 2006.
- 4.2 V8 FSI con 350 CV (codice motore BAR), prodotta tra giugno 2006 e maggio 2010.
- 6.0 W12 con 450 CV (codici motore BJN, CFRA), prodotta tra agosto 2004 e maggio 2010.
Ogni variante motoristica richiede componenti di trasmissione specifici e robusti per gestire le diverse coppie e potenze generate.
Principali Componenti del Sistema di Trasmissione e Loro Difetti
Quando l'albero di trasmissione inizia a mostrare segni di usura, i principali difetti che possono manifestarsi includono vibrazioni anomale, rumori metallici e perdite di olio. Questi sintomi sono spesso indicatori di problemi a carico di specifici componenti che costituiscono il sistema di trasmissione.
GRR ENGINES | Revisione Alberi di Trasmissione
Il Supporto Centrale dell'Albero di Trasmissione
Il supporto di trasmissione, sovente denominato "supporto centrale" o "cuscinetto centrale dell'albero di trasmissione", svolge un ruolo primario nel mantenimento dell'allineamento dell'albero cardanico e nella riduzione delle vibrazioni durante il funzionamento del veicolo. Questo componente è essenziale per la stabilità e l'efficienza della trasmissione.
Il supporto è costituito da un cuscinetto centrale che permette all'albero cardanico di ruotare liberamente al suo interno, riducendo significativamente l'attrito. A sua volta, una robusta struttura in metallo racchiude il cuscinetto e l'albero cardanico, garantendone il posizionamento e la protezione. La sua integrità è vitale per prevenire disallineamenti che potrebbero causare stress eccessivo sull'albero e altri componenti.

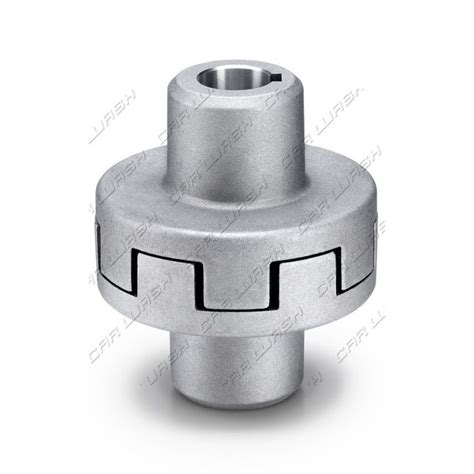

Il Giunto della Trasmissione (Giunto Elastico)
Il giunto della trasmissione, conosciuto anche come giunto elastico o giunto flessibile, ha il compito di collegare le diverse parti della trasmissione e di assorbire efficacemente le vibrazioni e i colpi che si generano durante l'operatività del veicolo. Questo componente è cruciale per il comfort di guida e la longevità dell'intero sistema.
Esso riduce le vibrazioni che vengono trasferite dalla trasmissione all'albero cardanico e viceversa, contribuendo così a migliorare notevolmente il comfort a bordo. Inoltre, il giunto permette un leggero movimento tra le parti connesse, compensando eventuali disallineamenti o bruschi movimenti del veicolo, che potrebbero altrimenti sollecitare eccessivamente i componenti rigidi.
Il corpo del giunto di trasmissione è fabbricato con un materiale "elastico", comunemente gomma, e incorpora inserti metallici circolari all'interno, posizionati in corrispondenza dei fori destinati al fissaggio alla trasmissione. Questa combinazione di materiali e design conferisce al giunto le sue proprietà di assorbimento e flessibilità.
La Cuffia dell'Albero Cardanico
La cuffia dell'albero cardanico, altresì definita "cuffia di protezione" o "cuffia del giunto cardanico", ha la funzione primaria di salvaguardare il giunto fisso dell'albero cardanico da agenti esterni nocivi come polvere, sporco e umidità. Questi elementi ambientali, se non bloccati, potrebbero altrimenti accelerare l'usura del giunto.
Oltre alla protezione fisica, le cuffie contengono il lubrificante essenziale che mantiene il giunto adeguatamente lubrificato, un fattore chiave per ridurre l'attrito tra le parti mobili. La corretta lubrificazione è fondamentale per prolungare la vita utile del giunto e prevenire guasti prematuri. Un'ispezione regolare delle cuffie è pertanto consigliabile per assicurarsi che non presentino crepe o danni che potrebbero compromettere la loro funzione protettiva e la tenuta del lubrificante.
La durata e l'efficienza complessiva del sistema di trasmissione della Volkswagen Touareg dipendono in larga misura dall'integrità e dal corretto funzionamento di questi componenti. La manutenzione preventiva e la sostituzione tempestiva di supporti, giunti e cuffie usurati sono passaggi essenziali per assicurare prestazioni ottimali e una guida sicura.
