Spurgo del Circuito di Raffreddamento su Motori TU: Guida Dettagliata per Citroën Saxo 1.0i, Xsara Coupé e Veicoli Simili

Il sistema di raffreddamento è fondamentale per il corretto funzionamento del motore di un veicolo, in quanto ha il compito primario di mantenere la temperatura di esercizio ottimale dell'unità di azionamento, dissipando il calore in eccesso. Un problema comune che può avere gravi conseguenze per il motore è la presenza di aria nel sistema di raffreddamento. Spurgare correttamente il sistema è cruciale per preservare la salute del motore e prevenire il surriscaldamento. Questa guida fornisce una procedura completa e dettagliata, adatta per veicoli come la Citroën Saxo 1.0i (motore TU9) e la Xsara Coupé, coprendo ogni aspetto, dalla sostituzione del liquido alla prevenzione di futuri problemi.

In situazioni in cui, ad esempio, si è riscontrato l'uso di semplice acqua come liquido di raffreddamento, come nel caso di una Saxo 1.0i del '99 con 105mila km, l'intervento di pulizia, sostituzione con acqua distillata e antigelo, e lo spurgo dell'impianto diventa non solo una manutenzione, ma una necessità impellente per evitare danni costosi. La mancanza di schemi specifici o la difficoltà nell'individuare le valvole di spurgo possono rendere la procedura complessa per chi si cimenta per la prima volta in un'operazione del genere. È per questo che è essenziale disporre di istruzioni precise per eseguire la procedura di spurgo, per garantire un funzionamento prolungato e senza problemi del motore.

Perché lo spurgo del sistema di raffreddamento è fondamentale?

Un sistema di raffreddamento funzionante correttamente è uno degli elementi chiave che incidono sull'efficienza e sulla durata del motore. Il sistema di raffreddamento è fondamentale per il corretto funzionamento del motore. Quando l'aria appare nel sistema, crea le cosiddette camere di compensazione, che bloccano il flusso del refrigerante e riducono notevolmente l'efficienza dell'intero sistema. Questa condizione è un modo sicuro per causare il surriscaldamento del motore, il che può portare a danni gravi e costosi, come la deformazione della testata del motore, la rottura del blocco motore o l'usura prematura dei componenti.

La presenza di aria nel sistema di raffreddamento è un problema comune che può avere gravi conseguenze per il motore del veicolo. Se il sistema non viene spurgato secondo le indicazioni del produttore del veicolo, l'aria può accumularsi nelle diramazioni e nei componenti. Questi accumuli possono ostacolare il corretto trasferimento di calore e danneggiare componenti critici quali lo scambiatore di calore, la valvola o il termostato. Inoltre, la presenza di bolle d’aria nell’impianto impedisce il trasferimento di calore, rischiando un funzionamento a secco della pompa acqua. Uno spurgo non corretto può causare a lungo termine danni costosi alla testata e ad altri componenti sensibili.

Lo spurgo regolare del sistema di raffreddamento è, quindi, fondamentale per garantire un funzionamento prolungato e senza problemi del motore, soprattutto dopo il cambio del liquido di raffreddamento, la riparazione del sistema o la sostituzione di componenti come la pompa dell'acqua o il radiatore.

Come funziona il sistema di raffreddamento e le cause dell'ingresso dell'aria

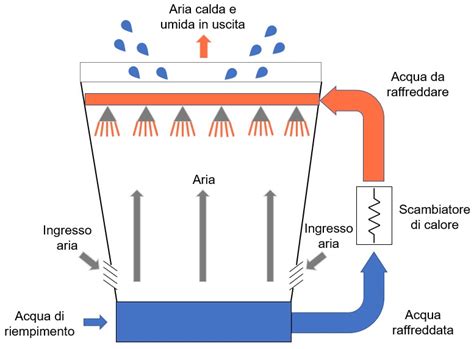

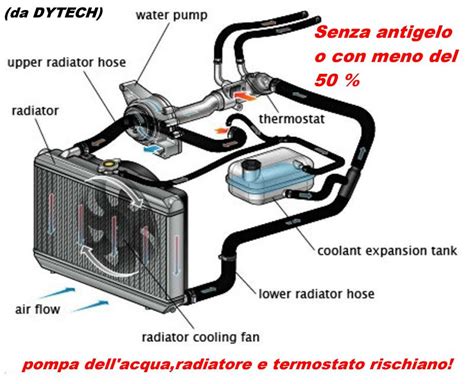

Il sistema di raffreddamento di un'auto è composto da diversi componenti chiave: il radiatore, la pompa dell'acqua, il termostato, il vaso di espansione e il sistema di tubi flessibili. In questo sistema chiuso circola il liquido di raffreddamento, che estrae calore dal motore e lo rilascia nell'ambiente attraverso il radiatore. I veicoli moderni sono dotati di complessi circuiti di raffreddamento a più diramazioni, azionati da pompe elettriche o meccaniche a seconda dello stato di funzionamento.

L'aria potrebbe entrare nel sistema di raffreddamento a causa di una sostituzione del liquido di raffreddamento eseguita in modo non corretto, come nel caso in cui sia stata utilizzata semplice acqua. Altre cause comuni includono perdite nel sistema (tubi rotti, guarnizione della testata danneggiata), un livello del liquido di raffreddamento troppo basso, un guasto della pompa dell'acqua, uno sfiato ostruito nel tappo del vaso di espansione o la sostituzione di componenti del sistema di raffreddamento senza un adeguato spurgo. I motori moderni, dotati di sistemi di raffreddamento più complessi, sono particolarmente soggetti alla formazione di sacche d'aria, in cui l'aria può accumularsi in punti difficili da raggiungere. Se il sistema di raffreddamento non viene riempito e spurgato correttamente, possono verificarsi problemi quali surriscaldamento, distribuzione non uniforme della temperatura o danni alla guarnizione della testata.

Riconoscere i sintomi: quando il sistema è intasato d'aria

Riconoscere un problema di airlock nel sistema di raffreddamento è il primo passo per risolverlo, e una diagnosi precoce può evitare costose riparazioni. Un sistema non spurgato può dare origine a sintomi quali fluttuazioni della temperatura del motore sul cruscotto, malfunzionamento del riscaldamento nell'abitacolo o una pressione anomala nel serbatoio di espansione.

I sintomi più comuni di un sistema di raffreddamento bloccato dall'aria includono:

• Letture fluttuanti della temperatura del motore sul cruscotto, che possono salire e scendere in modo imprevedibile.
• Surriscaldamento del motore, soprattutto quando si guida in città, nel traffico intenso o in salita, dove il motore è sotto maggiore sforzo.
• Funzionamento irregolare del ventilatore dell'aria calda nell'abitacolo, che potrebbe soffiare aria fredda o tiepida anche se la temperatura è impostata al massimo.
• Rumori insoliti, come gorgoglii o ronzii provenienti dal radiatore o dalla zona del vaso di espansione, causati dal movimento dell'aria nel liquido.
• Un calo del livello del liquido di raffreddamento nel vaso di espansione, che può risultare falsato, causando un rabbocco errato del refrigerante o liquido di raffreddamento.
• In casi estremi, fumo bianco dal sistema di scarico, che potrebbe indicare danni più gravi come una guarnizione della testata compromessa.
• In alcuni casi, il radiatore può surriscaldarsi anche se il coperchio del serbatoio è ancora chiuso.

Se si notano molti dei sintomi sopra descritti, molto probabilmente c'è aria nel sistema di raffreddamento e si dovrebbe spurgarlo il prima possibile per prevenire ulteriori danni.

Preparazione allo spurgo: strumenti e sicurezza

Prima di spurgare il sistema di raffreddamento, è necessario prepararsi di conseguenza. Gli strumenti giusti e le misure di sicurezza adeguate renderanno l'intero processo molto più semplice ed efficace.

Strumenti e materiali necessari:

• Il refrigerante appropriato (secondo le raccomandazioni del produttore del veicolo, ad esempio una miscela di acqua distillata e antigelo concentrato, come nel caso in cui si passi dalla semplice acqua a una soluzione corretta).
• Un imbuto per lo spurgo del sistema di raffreddamento specializzato, o, in alternativa, un imbuto standard di grandi dimensioni.
• Guanti e occhiali protettivi per la sicurezza personale.
• Un contenitore adeguato per il fluido usato, dato che il liquido refrigerante è dannoso per la salute e per l'ambiente e deve essere raccolto e smaltito nel rispetto delle normative locali.
• Attrezzi per svitare i tappi di scarico e le viti di spurgo (chiavi o cacciaviti, a seconda del tipo).

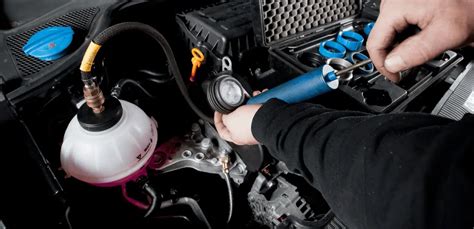

• Eventualmente, un dispositivo specializzato per lo spurgo del sistema di raffreddamento che crea un vuoto nel sistema.

Precauzioni di sicurezza indispensabili:

• Accertarsi che il motore sia completamente freddo. Lo spurgo di un motore caldo è una minaccia seria! Il fluido nel sistema di raffreddamento è sotto pressione e quando si apre il tappo di un radiatore caldo o le viti di spurgo, il liquido può fuoriuscire violentemente, causando ustioni gravi.
• Proteggere l'area di lavoro da eventuali fuoriuscite di liquido refrigerante, che è tossico. Utilizzare teli protettivi o giornali.
• Lavorare sempre in un'area ben ventilata per evitare l'inalazione di vapori potenzialmente nocivi.
• Indossare sempre guanti e occhiali protettivi per prevenire il contatto diretto con il liquido.

Procedura di spurgo passo-passo per i motori TU e sistemi generici

La procedura di spurgo del sistema di raffreddamento può variare leggermente a seconda del modello dell'auto, ma i principi fondamentali restano simili. Qui presentiamo un metodo universale che può essere adattato a un veicolo specifico come la Citroën Saxo 1.0i con motore TU9, integrandolo con indicazioni tecniche specifiche.

Fase 1: Preparazione del veicolo e drenaggio del vecchio liquido (acqua)

Assicurarsi che il motore sia completamente freddo, preferibilmente dopo essere stato spento per diverse ore. Parcheggiare l'auto su una superficie piana. Per scolare tutta l'acqua (nel caso di una Saxo 1.0i che ha usato semplice acqua), è sufficiente individuare il punto più basso del circuito, solitamente un tubo del radiatore inferiore, e scollegarlo. Nella foto numero 3 menzionata, se il tubo mostra l'attacco al punto più basso del radiatore, staccarlo è il metodo corretto per drenare il sistema. Questo permetterà all'acqua di defluire. Posizionare un contenitore capiente sotto il punto di scarico per raccogliere il liquido. Lasciare che il sistema si svuoti completamente.

Una volta svuotato il sistema, è consigliabile eseguire un lavaggio per eliminare incrostazioni e residui. Si può utilizzare acqua distillata o prodotti specifici per la pulizia del circuito. Riempire il sistema con acqua distillata, avviare il motore per qualche minuto con il riscaldamento acceso e poi scolare nuovamente. Ripetere questa operazione finché l'acqua scaricata non appare pulita e priva di detriti.

Fase 2: Individuare e preparare le viti di spurgo sul motore TU9

Per i motori TU, come il TU9 da 954cc a iniezione presente nella Saxo 1.0i, i tappini per lo spurgo dell'aria sono generalmente tre. È importante individuarli consultando il manuale del proprio veicolo. Nel caso in cui non si riescano a trovare schemi su internet, come l'utente ha segnalato, è necessario un'ispezione visiva approfondita del motore e dei condotti.

Solitamente, si trovano:

1. Una vite sul termostato o nelle sue immediate vicinanze, sulla parte superiore del blocco motore.
2. Una vite sul radiatore, nella sua parte superiore (a volte assente, lo spurgo avviene dal tappo).
3. Una vite o un rubinetto sul tubo che conduce al radiatore del riscaldamento interno, spesso vicino alla paratia tra il vano motore e l'abitacolo.

Controllare il livello del liquido di raffreddamento nel serbatoio di espansione: se è troppo basso, rabboccarlo inizialmente con la miscela di acqua distillata e antigelo appropriata, come raccomandato dal produttore.

Fase 3: Riempimento e spurgo iniziale

Posizionare l'auto in modo che il frontale sia leggermente più alto del posteriore (ad esempio, su una rampa o un pendio leggero), per favorire la risalita dell'aria verso i punti di spurgo più alti.

• Con i tubi di scarico ben riattaccati, iniziare a riempire il vaso di espansione con il nuovo liquido di raffreddamento (acqua distillata e antigelo).
• Al riempimento, si lasciano aperte solo le viti per l'aria, non quelle di scarico.
• È molto utile utilizzare un imbuto specializzato per lo spurgo del sistema di raffreddamento, posizionandolo nell'apertura di riempimento del radiatore o del vaso di espansione. Questo tipo di imbuto ha un design speciale che impedisce all'aria di entrare nel sistema durante il rabbocco del fluido.
• Svitare con cautela le viti di spurgo dell'aria (se in dotazione) e attendere che il fluido fuoriesca senza bolle d'aria. L'aria, infatti, si blocca in prossimità delle cime (dove presumibilmente sono situate le valvole di spurgo) e non segue la corrente d'acqua. Quando il liquido esce in modo continuo e senza schiuma o bolle d'aria da una vite di spurgo, chiuderla. Procedere in sequenza con tutte le viti. Mantenere il livello del liquido nell'imbuto sempre al di sopra dell'apertura per evitare di reintrodurre aria.

Fase 4: Spurgo a motore acceso e verifica finale

• Avviare il motore e lasciarlo girare al minimo, con il tappo della vaschetta inserito. Controllare il livello del fluido nell'imbuto o nel vaso di espansione: diminuirà man mano che il sistema aspira fluido. Aggiungere il liquido secondo necessità, mantenendo il livello.
• Accendere il riscaldamento dell'abitacolo alla massima temperatura e alla velocità media della ventola. Ciò aiuterà a far circolare il fluido attraverso il nucleo del riscaldatore, che spesso è un punto in cui si accumula l'aria.
• Far girare il motore finché non raggiunge la normale temperatura di esercizio e il termostato si apre (è possibile notarlo quando il tubo flessibile superiore del radiatore diventa caldo e l'elettroventola si attacca e si stacca). Durante questo periodo, accelerare delicatamente il motore più volte fino a circa 2000-3000 giri/min, il che aiuterà a far circolare il fluido e a espellere l'aria residua.
• È importante monitorare continuamente i tubi del radiatore, stringendoli delicatamente per aiutare a espellere l'aria intrappolata.
• Le bolle dovrebbero uscire tutte dalla vaschetta di riempimento. Se il tubicino trasparente di ritorno alla vaschetta serve a controllare visivamente che l'acqua sia presente, tenendolo in verticale il liquido dovrebbe salire (a motore spento) fino ad una certa altezza (per il principio dei vasi comunicanti dovrebbe arrivare fino al pelo libero della vaschetta). Se il liquido non sale vuol dire che c'è aria nel circuito.
• Lasciare raffreddare completamente il motore. Una volta che il motore si è completamente raffreddato, controllare nuovamente il livello del liquido di raffreddamento nel vaso di espansione e rabboccare se necessario fino al livello indicato (MAX).
• Dopo aver guidato il veicolo per un breve periodo (ad esempio 10-20 km), si consiglia di controllare il livello e, se necessario, rabboccare l'acqua o il refrigerante, poiché piccole bolle d'aria potrebbero essersi ancora spostate.

Tecniche avanzate e alternative per lo spurgo

Per sistemi particolarmente ostinati o per una maggiore efficacia, si possono utilizzare tecniche alternative:

• Utilizzo di un compressore d'aria (con cautela): Se si ha manualità, procurarsi un tappo di vaschetta, magari ad uno sfascio, e farci un buco. Con un compressore (dopo aver riempito per bene il serbatoio) soffiare aria molto delicatamente, così si simula l'aumento di pressione che in genere si crea con il motore in moto. Dopo un po' si dovrebbe vedere il liquido che esce dal tappo di spurgo. Ricordare che si soffia in una vaschetta di acqua e non in un palloncino, quindi la pressione deve essere minima e controllata. Questa tecnica non è necessaria a motore in moto, se il tubicino trasparente mostra che il liquido non sale a motore spento.
• Dispositivo specializzato per lo spurgo a vuoto: Quando viene utilizzato un dispositivo specializzato per lo spurgo del sistema di raffreddamento, questo processo diventa molto più semplice e sicuro. Questo dispositivo crea un vuoto nel sistema, che rimuove l'aria e poi aspira il refrigerante, riempiendo tutti gli spazi senza introdurre bolle. Questo è il metodo più professionale e meno rischioso.

Errori comuni da evitare durante lo spurgo

Lo spurgo del sistema di raffreddamento, sebbene semplice in teoria, può nascondere delle insidie che possono compromettere l'efficacia dell'operazione o, peggio, causare danni. Ecco gli errori più comuni e come evitarli:

• Spurgo del motore caldo: Questo è un errore gravissimo e una minaccia seria! Il fluido nel sistema di raffreddamento è sotto pressione e a temperature elevate. Quando si apre il tappo di un radiatore caldo o una vite di spurgo, il liquido può fuoriuscire violentemente, causando ustioni molto gravi e lesioni personali. Attendere sempre che il motore si raffreddi completamente prima di iniziare qualsiasi operazione sul circuito di raffreddamento.
• Mancata considerazione delle specificità del veicolo: Diversi modelli di auto, anche con motori simili (come i TU), possono avere procedure di spurgo leggermente diverse o un numero variabile di viti di spurgo. Alcuni richiedono la rimozione di apposite viti di spurgo, altri meno. Controllare sempre il manuale del proprio veicolo o cercare informazioni specifiche per il modello (es. Saxo 1.0i o Xsara Coupé) per individuare tutti i punti di spurgo. Non basarsi su procedure generiche senza verifica.
• Ventilazione imprecisa o troppo breve: Un errore comune è quello di avere un tempo di sfogo troppo breve, o di chiudere le viti di spurgo troppo velocemente. L'aria può rimanere intrappolata in varie parti del sistema, specialmente nelle diramazioni e nei componenti, e la sua completa rimozione richiede tempo e pazienza. Essere scrupolosi e non affrettare il processo; far circolare il liquido per un tempo adeguato e accelerare delicatamente il motore più volte aiuta a spostare l'aria residua.
• Utilizzo del refrigerante sbagliato: Utilizzare sempre il fluido raccomandato dal costruttore del veicolo. Mescolare diversi tipi di fluidi o utilizzare un fluido non conforme alle specifiche (ad esempio, solo acqua di rubinetto invece di acqua distillata e antigelo specifico) può causare problemi al sistema di raffreddamento, come corrosione, formazione di schiuma o riduzione dell'efficienza di raffreddamento. Questo è particolarmente importante se si sta sostituendo la semplice acqua con una soluzione adeguata.
• Ignorare le perdite: Se il livello del liquido di raffreddamento scende costantemente anche dopo uno spurgo accurato, potrebbe indicare una perdita nel sistema. Spurgare l'aria non risolverà il problema sottostante della perdita; è necessaria una riparazione della perdita (ad esempio, un tubo rotto, una guarnizione difettosa o un radiatore danneggiato) prima che lo spurgo possa essere efficace a lungo termine.

Prevenire l'ingresso futuro di aria nel sistema di raffreddamento

Prevenire è sempre meglio che curare, e questo vale anche per il sistema di raffreddamento. Adottare buone pratiche di manutenzione può aiutare a evitare futuri problemi di sacche d'aria e prolungare la vita del motore.

• Controllare regolarmente il livello del liquido refrigerante: Controllare il livello del liquido almeno una volta al mese, preferibilmente a motore freddo. Un calo improvviso del livello potrebbe indicare una perdita nel sistema che consente l'ingresso di aria. Il livello nel serbatoio di espansione può risultare falsato, causando un rabbocco errato del refrigerante o liquido di raffreddamento.
• Sostituzione corretta del liquido di raffreddamento: Quando si sostituisce il fluido, utilizzare sempre la procedura appropriata, inclusa l'esecuzione di uno spurgo completo del sistema. L'utilizzo di un imbuto per lo spurgo del sistema di raffreddamento specializzato renderà questo processo molto più semplice ed efficace, riducendo le possibilità di introdurre aria.
• Risposta immediata ai sintomi disturbanti: Se si notano segnali di problemi al sistema di raffreddamento (aumento della temperatura, calo del livello del liquido, rumori insoliti), reagire immediatamente. Non ignorare i segnali d'allarme, poiché un piccolo problema trascurato può trasformarsi rapidamente in un guasto costoso e grave.
• Evitare di aggiungere fluido freddo a un motore caldo: Ciò potrebbe causare uno shock termico ai componenti del sistema di raffreddamento (come il blocco motore o la testata) e provocare crepe o deformazioni. Attendere sempre che il motore si sia raffreddato prima di rabboccare il liquido.
• Utilizzo di componenti di alta qualità: Quando si sostituiscono componenti del sistema di raffreddamento (tubi, termostato, pompa dell’acqua, radiatore), scegliere sempre ricambi di buona qualità, preferibilmente quelli consigliati dal produttore del veicolo. Componenti economici o di scarsa qualità possono guastarsi prematuramente e causare perdite o inefficienze che portano all'ingresso di aria.
• Manutenzione ordinaria programmata: Il sistema di raffreddamento deve essere controllato durante le ispezioni di routine del veicolo. Sostituendo il liquido di raffreddamento secondo le raccomandazioni del produttore (solitamente ogni 2-5 anni, a seconda del tipo di antigelo e del chilometraggio) contribuirà a mantenere il sistema in buone condizioni e a prevenire l'accumulo di sporco o la degradazione del fluido.
• Utilizzo di strumenti specializzati: L'investimento in un dispositivo per lo spurgo dell'aria dal sistema di raffreddamento può essere conveniente, soprattutto se si prevede di lavorare frequentemente sul sistema o se si possiedono più veicoli. Questi strumenti semplificano il processo e aumentano l'efficacia dello spurgo.
