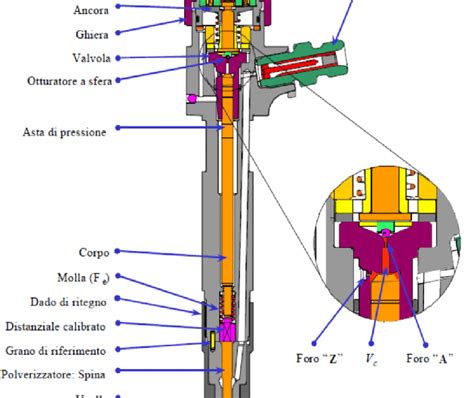

Gli iniettori Bosch sono componenti fondamentali nei moderni sistemi di iniezione common rail diesel (CRD), responsabili dell'erogazione precisa del carburante nella camera di combustione. In particolare, gli iniettori piezoelettrici rappresentano una tecnologia avanzata che offre un controllo estremamente raffinato delle quantità di iniezione, cruciale per l'ottimizzazione delle prestazioni del motore e la riduzione delle emissioni. La comprensione della tensione di attivazione e delle dinamiche correlate è essenziale per la diagnostica e l'ingegneria di questi sistemi complessi.
Il Principio di Funzionamento degli Iniettori Piezoelettrici
Un iniettore diesel piezoelettrico ha il compito di erogare carburante nebulizzato direttamente alla camera di combustione del motore quando riceve un segnale dal modulo di controllo elettronico (ECM). Il cuore di questa tecnologia risiede nelle proprietà dei cristalli piezoelettrici. Quando una struttura a cristallo piezo viene compressa, produce una tensione. In modo inverso, applicando una tensione attraverso una pila composta da diverse centinaia di cristalli a wafer, si ottiene un risultato specifico: una variazione lineare dell'altezza della pila. Questa variazione, sebbene minima, è sufficiente a provocare un movimento dell'ago dell'iniettore ad essa collegato, in un arco temporale dell'ordine dei microsecondi. La velocità e la precisione di questo movimento sono impareggiabili rispetto ad altre tecnologie, consentendo un controllo estremamente accurato della quantità e della fasatura dell'iniezione.
Corrente di Attivazione e Condizioni Operative
La valutazione della corrente di attivazione all'interno di un circuito di un iniettore piezo common rail diesel (CRD) tipo Bosch è un test critico che si esegue attraverso una serie di condizioni operative del motore. Questo permette di analizzare come l'iniettore risponde ai comandi dell'ECM in vari scenari di carico e velocità. La corrente di attivazione è il segnale elettrico che il modulo di controllo invia all'iniettore per innescare il processo di iniezione. La sua forma d'onda e la sua intensità sono indicatori fondamentali della corretta funzionalità dell'iniettore e del sistema di controllo.
La Precisione dell'Iniezione e i Codici di Correzione
Le quantità di iniezione diesel devono essere controllate con estrema precisione. Questa accuratezza è vitale per un controllo rigoroso delle emissioni, per rispettare le normative ambientali sempre più stringenti. Di conseguenza, ogni iniettore fabbricato o ricondizionato singolarmente viene testato dopo il montaggio. A seguito di questi test approfonditi, ad ogni iniettore viene assegnato un codice specifico che ne descrive con esattezza le caratteristiche di iniezione. Questo codice di correzione viene poi programmato nell'ECM del veicolo, consentendo al sistema di compensare le lievi variazioni di fabbricazione tra un iniettore e l'altro, garantendo così prestazioni ottimali e uniformità nell'erogazione del carburante tra tutti i cilindri. Questi codici sono spesso noti come codici IMA (Injector Manufacturer Adjustment) o codici C2i/C3i, a seconda del produttore e della generazione del sistema.
Dead Time: Isteresi Meccanica e Risposta della Bobina
Il concetto di "dead time" (tempo morto) è cruciale per comprendere le dinamiche di iniezione. Esistono principalmente due tipi di dead time da considerare. Il primo è di natura meccanica ed è intrinsecamente legato all'isteresi del componente. Questo dead time è rappresentato dal tempo di risposta del gruppo bobina-ago, ed è solitamente fisso, senza variare in modo significativo con l'arco di caduta di tensione. In altre parole, è il ritardo intrinseco dovuto all'inerzia e al tempo necessario affinché le parti meccaniche dell'iniettore si muovano.
Il secondo tipo di dead time è invece legato alla risposta della bobina stessa in funzione della tensione che la attraversa. In questo caso, il ritardo di apertura dell'iniettore tende ad aumentare al ridursi della tensione di alimentazione della linea di alimentazione. Una tensione insufficiente può rallentare l'attivazione della bobina, prolungando il tempo necessario affinché l'ago dell'iniettore si sollevi completamente.
L'Influenza della Pressione del Carburante
Un altro fattore significativo, e non trascurabile, è quello legato alla pressione del combustibile sul rail degli iniettori. La pressione del rail, infatti, può modificare la portata del carburante a parità di tempo di iniezione. Una pressione più elevata sul rail comporterà una maggiore quantità di carburante iniettato a parità di tempo di apertura dell'iniettore, e viceversa. Questo significa che il sistema di controllo del motore deve costantemente monitorare e regolare non solo il tempo di apertura degli iniettori ma anche la pressione del carburante per garantire l'esatto dosaggio richiesto in ogni momento. Le variazioni di pressione possono compensare o accentuare gli effetti del dead time, rendendo il controllo dell'iniezione una danza complessa tra diversi parametri.
Come funzionano gli iniettori piezoelettrici nel sistema di iniezione del carburante Common Rail ...
Esempio Pratico: Problematica in un Sistema Modificato
Un esempio concreto di come queste dinamiche si manifestano in situazioni reali può essere osservato nel caso di modifiche sostanziali al sistema di alimentazione di un veicolo. Supponiamo, per esempio, di aver rimosso l'iniezione Marelli originale da una Fiat Punto 1.2 16v Mk1 e di aver sostituito il motore con un 1.4 16v mk2b, aggiungendo un kit di sovralimentazione Rotrex.
Inizialmente, l'auto è stata messa in condizione di funzionare ignorando la pressione MAP (Manifold Absolute Pressure) e eseguendo solo una sommaria correzione dell'iniezione, legata alla maggiorazione degli iniettori. Questa soluzione, spesso adottata dai preparatori per non "toccare" l'elettronica di serie, presenta delle limitazioni intrinseche. Ignorare la pressione MAP significa che il sistema di iniezione non riceve informazioni accurate sul carico del motore, portando a una stima imprecisa della quantità di aria che entra nei cilindri. Di conseguenza, la quantità di carburante iniettata potrebbe non essere ottimale per tutte le condizioni operative, specialmente con l'introduzione di un sistema di sovralimentazione che altera drasticamente il flusso d'aria.
Implicazioni della Mancata Ottimizzazione Elettronica
La decisione di non modificare l'elettronica di serie, sebbene a volte motivata dalla volontà di semplificare l'intervento o di contenere i costi, può portare a diverse problematiche. Con iniettori maggiorati, il sistema originale, non progettato per queste portate, potrebbe avere difficoltà a controllare con precisione le piccole quantità di iniezione al minimo o a carico parziale, compromettendo la regolarità di funzionamento e l'efficienza. Inoltre, la mancanza di una gestione adeguata della pressione MAP in un motore sovralimentato impedisce al sistema di iniezione di adattarsi dinamicamente alle diverse condizioni di boost, portando a miscele aria/carburante non ideali che possono causare detonazione, perdita di potenza o, nel lungo termine, danni al motore.
La correzione sommaria dell'iniezione, basata solo sulla maggiorazione degli iniettori, non tiene conto delle complesse curve di iniezione necessarie per un motore sovralimentato e delle specifiche caratteristiche di risposta degli iniettori Bosch o di qualsiasi altro iniettore utilizzato. Senza una ricalibrazione elettronica accurata che consideri i codici di correzione degli iniettori, i dead time, la pressione del rail e la pressione MAP, il motore non può esprimere il suo pieno potenziale in termini di prestazioni, efficienza e affidabilità. Questo evidenzia l'importanza di un approccio olistico nella gestione dell'iniezione, dove ogni componente e ogni parametro elettronico gioca un ruolo cruciale nell'ottenere un funzionamento ottimale.
