Il Mistero della Temperatura Motore: Analisi Approfondita del Termostato e della Pompa Acqua su Ford Mondeo Mk3

Il corretto funzionamento del sistema di raffreddamento di un'automobile è fondamentale per garantire prestazioni ottimali e prevenire danni costosi al motore. Uno dei componenti più critici in questo sistema è il termostato, un dispositivo apparentemente semplice ma essenziale per regolare la temperatura di esercizio del motore. Quando questo componente, o la pompa dell'acqua che assicura la circolazione del liquido refrigerante, non funzionano come dovrebbero, possono manifestarsi problemi peculiari e talvolta difficili da diagnosticare, come quelli riscontrati su alcuni modelli di Ford Mondeo Mk3 e veicoli con motorizzazioni Ford simili.

Comprendere il Sistema di Raffreddamento: Termostato e Pompa Acqua

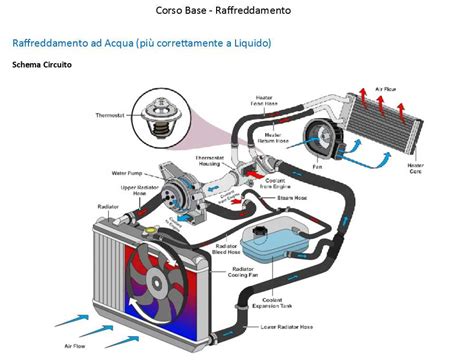

Il sistema di raffreddamento ha il compito primario di dissipare il calore generato dalla combustione all'interno del motore, mantenendolo entro un intervallo di temperatura ottimale per il suo funzionamento. Questo intervallo è cruciale: un motore troppo freddo consuma di più e si usura più rapidamente, mentre un motore surriscaldato rischia danni gravi e irreparabili.

Al cuore di questo sistema vi sono due componenti principali: la pompa dell'acqua e il termostato. La pompa dell'acqua, solitamente azionata dalla cinghia di distribuzione o da una cinghia accessoria, è responsabile della circolazione continua del liquido refrigerante (una miscela di acqua e antigelo) attraverso il motore, il radiatore e i circuiti secondari. Senza una pompa efficiente, il liquido non verrebbe spostato, portando rapidamente al surriscaldamento.

Il termostato agisce come una valvola intelligente che controlla il flusso del liquido refrigerante. A motore freddo, il termostato rimane chiuso, impedendo al liquido refrigerante di circolare attraverso il radiatore. Questo permette al motore di raggiungere più velocemente la sua temperatura di esercizio ottimale, riducendo i tempi di riscaldamento, migliorando l'efficienza del carburante e diminuendo le emissioni. Una volta che il liquido refrigerante raggiunge una temperatura predefinita (tipicamente tra 80°C e 95°C, a seconda del modello del veicolo e del tipo di termostato), il termostato si apre, consentendo al liquido caldo di fluire nel radiatore, dove viene raffreddato dall'aria che passa attraverso le sue alette prima di essere reimmesso nel motore.

Il Funzionamento Dettagliato del Termostato

Il termostato auto classico è un componente meccanico che sfrutta un principio fisico ben definito: l'espansione termica di una sostanza. Al suo interno si trova un elemento di espansione, comunemente una capsula contenente una cera speciale. A temperatura ambiente, questa cera è allo stato solido e compatta, mantenendo il termostato chiuso. Quando la temperatura del liquido refrigerante sale, la cera all'interno della capsula si scalda, si trasforma in liquido e si espande notevolmente. Questa espansione spinge un pistone che, a sua volta, apre la valvola del termostato, consentendo il passaggio del liquido.

Esistono anche termostati controllati elettronicamente. In questi sistemi, la decisione di aprire o chiudere la valvola non si basa esclusivamente sulla temperatura del liquido, ma può essere influenzata dalla centralina elettronica del motore (ECU). L'ECU riceve informazioni da vari sensori (inclusi quelli di temperatura) e può comandare a un attuatore elettrico di aprire o chiudere la valvola termostatica. Questo permette un controllo della temperatura ancora più preciso, ottimizzando ulteriormente i consumi, le emissioni e le prestazioni del motore in diverse condizioni operative.

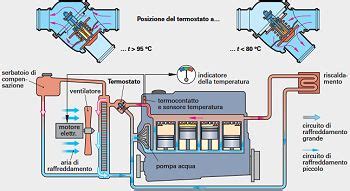

La valvola termostatica regola un doppio circuito di raffreddamento:

1. Circuito Piccolo (o Bypass): Questo circuito, attivo quando il termostato è chiuso, lambisce principalmente il blocco motore e i suoi componenti più critici (come testata e collettori). Permette al motore di riscaldarsi rapidamente.
2. Circuito Grande: Questo circuito include il radiatore principale. Quando il termostato si apre, il liquido caldo viene deviato verso il radiatore per essere raffreddato prima di ritornare nel motore.

Sia i termostati classici che quelli elettronici utilizzano una piastra a molla che, aprendosi e chiudendosi, regola con precisione il flusso del liquido tra questi due circuiti, garantendo che il motore operi costantemente alla sua temperatura ideale.

Sintomi di un Termostato Danneggiato o Malfunzionante

Un guasto al termostato può manifestarsi in diversi modi, a seconda che la valvola si blocchi in posizione aperta o chiusa, o che il suo funzionamento sia semplicemente inefficiente. Malfunzionamenti sono più frequenti quando le temperature esterne sono più alte, durante la stagione estiva, ma possono verificarsi in qualsiasi momento.

Termostato Bloccato in Posizione Aperta

Questo è uno scenario che si avvicina molto ai problemi descritti da diversi utenti. Se la valvola termostatica rimane bloccata in posizione aperta, il liquido refrigerante circola continuamente attraverso il radiatore, anche quando il motore è freddo. Le conseguenze sono:

• Il Motore Non Si Scalda Adeguatamente: Il motore lavora costantemente a temperature inferiori a quella ottimale. Questo non solo aumenta i consumi di carburante, poiché la centralina può interpretare la bassa temperatura come una condizione che richiede una miscela più ricca, ma comporta anche una maggiore usura delle componenti meccaniche a lungo termine.
• Scarsa Efficienza e Prestazioni Ridotte: Un motore che non raggiunge la sua temperatura operativa ideale non funziona con la massima efficienza.
• Problemi ai Sistemi di Scarico: La sonda lambda può fornire letture errate, portando la centralina a ingrassare eccessivamente la miscela. Questo può mettere sotto sforzo il catalizzatore e il filtro antiparticolato (DPF), aumentando il rischio di intasamento.
• Mancanza di Aria Calda nell'Abitacolo: Se il liquido refrigerante non raggiunge la temperatura operativa, lo scambiatore di calore che riscalda l'abitacolo riceverà un flusso di liquido insufficientemente caldo, risultando in un abitacolo freddo.

Il Caso Specifico: Temperatura Bassa al Minimo, Alta in Marcia

Il sintomo di un motore che non alza la temperatura se rimane al minimo o cammina a bassi giri, ma raggiunge rapidamente i novanta gradi superati gli 80 km/h, per poi tornare a zero non appena si ritorna a bassi giri o ci si ferma, è particolarmente emblematico di un termostato che non si blocca completamente ma funziona in modo anomalo.

Una possibile spiegazione è che il termostato si apra solo parzialmente o troppo tardi, oppure che ci sia un problema di flusso combinato. Quando il veicolo è fermo o procede a bassa velocità, il flusso d'aria attraverso il radiatore è minimo. Il motore genera calore, ma il liquido refrigerante non viene efficacemente raffreddato, quindi la temperatura sale. Tuttavia, se il termostato non si apre correttamente, il calore non viene smaltito come dovrebbe.

Il paradosso si verifica quando si superano gli 80 km/h. A velocità sostenuta, il flusso d'aria attraverso il radiatore diventa molto forte, raffreddando rapidamente il liquido. Se il termostato è bloccato in una posizione che permette un certo flusso (magari parzialmente aperto o che si apre solo sotto pressione elevata), ma non è sufficiente a mantenere la temperatura bassa durante la marcia normale a velocità elevate, la temperatura può salire rapidamente. La vera anomalia, però, si manifesta quando si rallenta. In quel frangente, il raffreddamento dato dal flusso d'aria diminuisce drasticamente. Se il termostato è bloccato aperto in modo che il liquido circoli sempre nel radiatore, il raffreddamento diventerà eccessivo, facendo crollare la temperatura. Se invece il termostato si apre solo quando il motore è già molto caldo (oltre i 90°C) e rimane così, appena si rallenta e il flusso d'aria raffredda il radiatore, la temperatura scenderà rapidamente perché il liquido refrigerato tornerà nel motore.

Un'altra ipotesi è un problema di pressione nel circuito di raffreddamento o un soffio di gas di scarico che causa un riscaldamento anomalo in specifiche condizioni, oppure un intasamento parziale del circuito che impedisce il corretto scambio termico in determinate condizioni di flusso.

Termostato Bloccato in Posizione Chiusa

Se il termostato rimane bloccato in posizione chiusa, la circolazione del liquido refrigerante nel circuito grande (quello che include il radiatore) viene interrotta. Questo porta inevitabilmente al surriscaldamento del motore. I sintomi tipici includono:

• Rapido Aumento della Temperatura: La lancetta della temperatura sale velocemente verso la zona rossa.
• Accensione della Spia della Temperatura: La spia rossa sul cruscotto si illumina.
• Attivazione Continua della Ventola di Raffreddamento: La ventola del radiatore gira costantemente alla massima velocità nel tentativo disperato di raffreddare il motore.
• Perdita di Liquido Refrigerante: La pressione eccessiva nel circuito può causare la fuoriuscita di liquido refrigerante, spesso dal tappo del vaso di espansione (valvola di scarico della pressione) o da altre guarnizioni.
• Possibili Danni Gravi: Il surriscaldamento prolungato può bruciare la guarnizione della testata, deformare la testata stessa o causare altri danni costosi al motore.

Analisi di Casi Specifici: Mondeo Mk3 e Jaguar X-Type

Le problematiche descritte dai proprietari di Ford Mondeo Mk3 (motore 2.0 TDCI, tipo FMBA, anno 2002) e Jaguar X-Type (motore Ford 2.0, tipo 6B, anno 2005) evidenziano la complessità di questi guasti.

Nel caso della Ford Mondeo Mk3, la problematica è chiara: "l'auto se rimane al minimo o cammina a minimi giri la temperatura non alza, mentre se si superano gli 80 km ora, in pochissimo tempo raggiunge i novanta gradi, poi non appena ritorni a minimi giri o fermo con motore al minimo la temperatura del refrigerante motore ritorna a zero. In diagnosi non mi da nessun tipo di errore." Questo comportamento suggerisce un termostato che non si blocca completamente ma che ha un funzionamento anomalo. Potrebbe essere un termostato che si apre troppo tardi o solo sotto una certa pressione/flusso, oppure che si raffredda troppo rapidamente quando esposto a un forte flusso d'aria.

Nella Jaguar X-Type, la situazione è simile: "quando viaggi a giri bassi temperatura a 1/4 dello strumento oltre i 3000 g/min va a regime." In questo caso, dopo aver sostituito la pompa dell'acqua (che perdeva) e il termostato, il problema persisteva. Un elemento chiave emerso è la scoperta che questo motore ha un secondo termostato, più piccolo. Questa è una configurazione meno comune, dove un termostato principale gestisce il flusso verso il radiatore, mentre un termostato ausiliario o di bypass potrebbe regolare ulteriormente la temperatura in specifiche parti del motore o in determinate condizioni operative. La sostituzione di entrambi i termostati, sebbene quello piccolo fosse un elemento inaspettato per alcuni, è stata considerata.

Ipotesi e Soluzioni Possibili

Considerando i sintomi e le informazioni fornite, le ipotesi più plausibili per la Ford Mondeo Mk3 e la Jaguar X-Type includono:

1. Termostato Difettoso o Installato Male:

   • Termostato bloccato parzialmente aperto: Come discusso, questo può causare difficoltà nel raggiungere la temperatura corretta al minimo, ma consentire al motore di scaldarsi in marcia. Il rapido calo di temperatura al rallentamento è un forte indizio.
   • Termostato installato al contrario: Se il termostato viene montato al contrario, può impedire il corretto flusso o aprirsi in modo inefficace. Questo è un errore di montaggio che può portare a comportamenti termici bizzarri.
   • Doppio Termostato (come sulla Jaguar): Se il veicolo ne è equipaggiato, entrambi i termostati devono funzionare correttamente. Il termostato più piccolo potrebbe essere un componente di bypass o di regolazione per il riscaldamento abitacolo o per una specifica zona del motore. Un guasto a questo componente secondario, anche se il principale sembra funzionare, potrebbe alterare la gestione termica complessiva.

2. Problemi alla Pompa dell'Acqua:

   • Anche se la pompa dell'acqua è stata sostituita nella Jaguar, è fondamentale assicurarsi che la nuova pompa sia installata correttamente e funzioni a pieno regime. Una pompa con pale danneggiate o un rotore che slitta sull'albero potrebbe non garantire un flusso adeguato in tutte le condizioni, specialmente a regimi più alti o bassi.
   • Un'altra possibilità, sebbene meno comune, è che il vecchio radiatore della pompa dell'acqua (se separato) fosse parzialmente ostruito, e il problema si sia manifestato dopo la sostituzione della pompa stessa, indicando una ostruzione più profonda nel sistema.

3. Ostruzioni nel Sistema di Raffreddamento:

   • Come suggerito, intasamenti nel basamento o nella testata possono impedire al liquido refrigerante di circolare liberamente. Questo può creare zone di ristagno o ridurre il flusso complessivo, influenzando la capacità del sistema di dissipare o accumulare calore in modo efficiente.
   • L'accumulo di calcare, ruggine o residui nel radiatore, nei condotti del blocco motore o nella testata può creare restrizioni al flusso del liquido. Queste restrizioni possono comportarsi in modo diverso a seconda della velocità del fluido e della pressione, spiegando perché la temperatura varia tra il minimo e la marcia ad alta velocità.

4. Problemi ai Sensori di Temperatura o all'Indicatore:

   • Sebbene sia meno probabile che si verifichino due guasti contemporanei (sensore e indicatore), un sensore di temperatura difettoso o un problema al cablaggio potrebbero inviare letture errate alla centralina o al quadro strumenti. Tuttavia, il fatto che l'aria calda non arrivi nell'abitacolo rende questa ipotesi meno probabile come unica causa.

5. Problemi al Radiatore del Riscaldamento Abitacolo:

   • Un radiatore del riscaldamento intasato o un problema alla valvola che lo regola potrebbe influenzare il circuito del liquido refrigerante, ma solitamente non è la causa primaria di fluttuazioni estreme della temperatura motore.

Procedura Diagnostica e Consigli

Per affrontare questi problemi, è essenziale un approccio metodico:

• Verifica del Termostato:
  • Scollegare il termostato e immergerlo in acqua calda per verificarne l'apertura e il punto di intervento.
  • Controllare l'orientamento di montaggio.
  • Se presente un secondo termostato (come sulla Jaguar), verificarne il funzionamento e la presenza di codici di ricambio specifici.
• Controllo del Flusso:

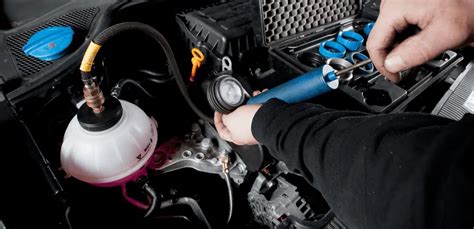

  • Effettuare un test di pressurizzazione del circuito di raffreddamento per individuare eventuali perdite.
  • Verificare che la pompa dell'acqua nuova funzioni correttamente e che non ci siano rumori anomali.
  • Considerare la pulizia del sistema di raffreddamento con prodotti specifici per rimuovere eventuali depositi o ostruzioni.
• Monitoraggio della Temperatura con Strumenti Esterni:

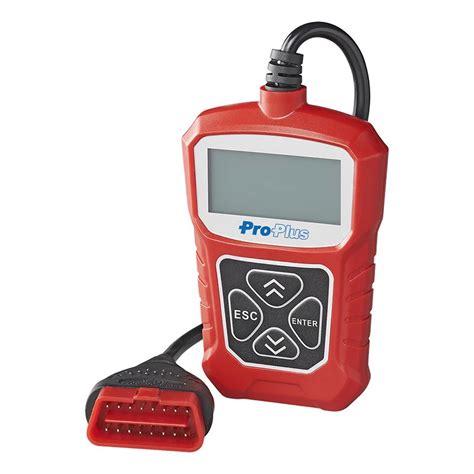

  • Utilizzare uno strumento diagnostico avanzato per leggere la temperatura del liquido refrigerante direttamente dalla centralina motore, per confermare che le letture siano coerenti con quelle del quadro strumenti.
  • Effettuare misurazioni di temperatura con termometri a contatto o infrarossi su diverse parti del circuito (motore, radiatore, tubi) durante il funzionamento per mappare il comportamento termico.

Il malfunzionamento del termostato, sia che si blocchi aperto, chiuso o che funzioni in modo irregolare, non va mai sottovalutato. La guida con un motore che opera a temperature non ottimali può portare a un aumento dei consumi, a una maggiore usura dei componenti meccanici e, nel caso di surriscaldamento, a danni meccanici seri. La sostituzione del termostato guasto con un ricambio di qualità adeguata, o l'indagine su eventuali componenti aggiuntivi come un secondo termostato, è spesso l'unica soluzione per ripristinare il corretto funzionamento del sistema di raffreddamento e garantire la longevità del veicolo. La diagnosi di problemi così specifici richiede pazienza, competenza e l'uso di tutti gli strumenti a disposizione per escludere una causa dopo l'altra.
