Come Testare gli Iniettori Benzina: Guida Completa per Diagnosi e Manutenzione

Gli iniettori di carburante sono componenti sofisticati che servono a fornire la giusta miscela di carburante e di aria al motore di un veicolo. Hanno un ruolo peculiare nel complesso sistema d'alimentazione, insieme ad altri elementi come la pompa della benzina e il serbatoio del carburante. Per prestazioni ottimali e per funzionare correttamente, il motore ha bisogno del giusto rapporto tra carburante e aria, che può variare a seconda delle sue esigenze. Se questa miscela non è corretta o non viene fornita correttamente, il motore semplicemente non funzionerà come dovrebbe, e rischierebbe dei guasti.

Con l'uso, gli iniettori possono avere bisogno di qualche controllo e di un po' di manutenzione, perché sono vulnerabili ad alcuni tipi di usura e generalmente non dureranno per sempre. Quando gli iniettori si intasano, perdono o non funzionano correttamente, i sintomi si manifestano rapidamente: minimo irregolare, mancate accensioni, scarsa accelerazione o persino una spia di controllo motore accesa. Individuare tempestivamente i problemi previene costosi danni al motore o al catalizzatore.

Perché gli iniettori di carburante sono così importanti

Gli iniettori di carburante erogano la quantità precisa di carburante nella camera di combustione al momento giusto. Quando sono in buone condizioni, il motore funziona in modo fluido, il carburante brucia in modo efficiente e le emissioni rimangono pulite. Quando falliscono, potresti trovarti di fronte a diverse problematiche:

• Iniettori intasati: Questo porta a un flusso di carburante ridotto, condizioni di miscela magra, esitazione e perdita di potenza.
• Iniettori che perdono: Causano un eccesso di carburante, minimo irregolare, fumo nero o scarso consumo di carburante.
• Problemi elettrici: Una bobina dell'iniettore difettosa o un cablaggio difettoso possono causare mancate accensioni.

Tipi di Sistemi di Iniezione del Carburante

I sistemi di iniezione carburante sono generalmente classificati in due categorie principali:

Iniezione Indiretta

In questo sistema, tutti i cilindri hanno i propri iniettori di carburante, e il carburante viene iniettato nel collettore di aspirazione. L'iniezione sequenziale, una forma di iniezione indiretta, offre un miglioramento dell'efficienza del carburante ed è un sistema molto più rispettoso delle emissioni. Qui, ogni iniettore è controllato separatamente, quindi ognuno spruzza carburante solo quando la valvola di aspirazione si apre.

Iniezione Diretta

Sviluppata inizialmente per i motori diesel, questa tecnologia è ora la principale anche per i motori a benzina. Il carburante viene erogato direttamente ai cilindri, il che significa un maggiore controllo e precisione, riducendo sia i consumi che le emissioni.

Segnali di Iniettori di Carburante Difettosi

Se noti due o più di questi problemi, è necessario controllare gli iniettori:

• Minimo irregolare o mancata accensione.
• Riduzione dell'efficienza del carburante.
• Avviamento difficoltoso (a caldo o a freddo).
• Forte odore di carburante vicino allo scarico.
• Esitazione nell'accelerazione.
• Spia di controllo del motore accesa (con codici come P0301, P0302, P0300, ecc.).

Metodi Fai da Te per Controllare gli Iniettori del Carburante

Ci sono una serie di passaggi che puoi eseguire per testare un iniettore di carburante che sospetti possa aver acquisito un guasto o come parte della manutenzione generale.

1. Test di Ascolto (Stetoscopio o Cacciavite)

Lasciare girare il motore al minimo. Posizionare la punta di uno stetoscopio da meccanico (o di un cacciavite) sull'iniettore. Ascolta un suono di clic coerente. Se un iniettore emette un suono debole o silenzioso, potrebbe essere difettoso. Questo indica un problema meccanico o elettrico che impedisce all'iniettore di aprirsi e chiudersi correttamente.

2. Test di Resistenza (Multimetro)

Scollegare il connettore elettrico dell'iniettore. Impostare il multimetro su Ohm (Ω). Misurare i terminali dell'iniettore. Per la maggior parte dei motori a benzina, l'intervallo normale è di 12-17Ω. Il sistema di iniezione elettronica si affida ad impulsi elettrici per controllare il funzionamento degli iniettori, quindi usando un multimetro o un ohmetro puoi controllare la resistenza elettrica di ogni singolo iniettore e assicurarti che funzioni correttamente. Ci sono due tipi di sistemi elettronici che controllano gli iniettori: ad alta impedenza o a bassa impedenza. Gli iniettori per il primo tipo di sistema avranno una resistenza variabile fra 12 e 17 ohm, mentre gli altri generalmente sono compresi fra 2 e 5 ohm. Una lettura al di fuori delle specifiche significa che l'iniettore è difettoso a causa di un problema elettrico nella sua bobina interna.

3. Test di Bilanciamento dell'Iniettore di Carburante (Avanzato)

Questo test misura la quantità di carburante erogata da ciascun iniettore monitorando la caduta di pressione del carburante. Solitamente viene eseguita in officina, ma è possibile farlo anche a casa con lo strumento di scansione giusto. Questo metodo richiede attrezzature specifiche, spesso un manometro per carburante e, in alcuni casi, la capacità di disabilitare gli iniettori singolarmente per osservare l'impatto sulla pressione.

4. Ispezione Iniziale e Visiva

Inizia con le basi e conduci un'ispezione visiva del motore. Quello che stai cercando sono segni evidenti che qualcosa non va: c'è una fuoriuscita di carburante che indicherebbe una perdita? Qualcosa è scollegato? C'è un'usura sostanziale? È una buona idea controllare anche i componenti per eventuali tubi piegati o attorcigliati, connettori elettrici danneggiati o un serbatoio del carburante ammaccato che potrebbe impedire il corretto funzionamento del modulo della pompa carburante.

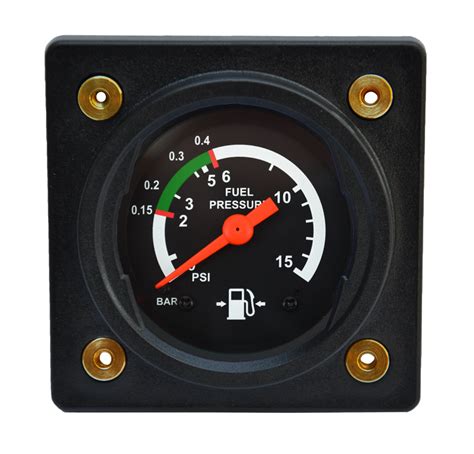

5. Test della Pressione del Carburante

Per verificare che venga erogata la corretta quantità di carburante, eseguire un test della pressione del carburante. Questa è una procedura abbastanza semplice. Installare un manometro del carburante, far funzionare la pompa e annotare la lettura della pressione. Quindi, confrontalo con le specifiche del produttore. In alternativa, è possibile utilizzare kit diagnostici specifici che consentono di controllare la pressione generata da una pompa ad alta pressione e identificare i singoli iniettori che si guastano, il che significa che verranno sostituiti solo i componenti difettosi.

6. Prove Elettriche con Kit Specifici

A volte un guasto elettrico può causare mancati avviamenti o mancate accensioni. Un modo per eseguire il test è con un multimetro mentre il veicolo è spento. Effettuare una lettura della resistenza del connettore elettrico e confrontarla con i dati tecnici del veicolo. Se le letture non rientrano nell'intervallo approvato, c'è un guasto elettrico con l'iniettore e dovrebbe essere sostituito. Tuttavia, il modo più semplice e veloce per eseguire test elettrici è con kit di test per iniettori elettronici che permettono di misurare e confrontare i valori degli iniettori e identificare se non rientrano in un intervallo di prestazioni comparabile o visualizzare guasti elettronici.

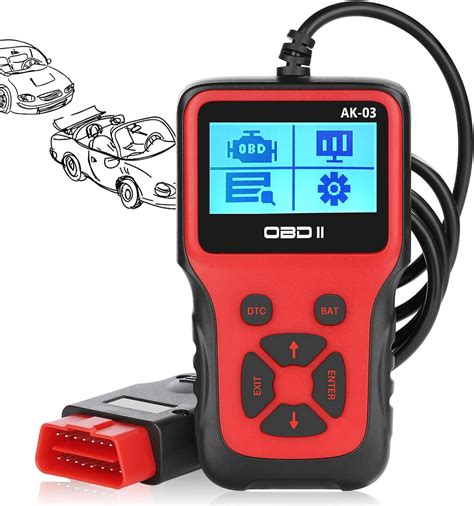

Utilizzo di Strumenti Diagnostici Professionali (es. XTOOL D8W) per Testare gli Iniettori

Le auto moderne si basano sull'iniezione di carburante controllata dalla centralina (ECU). Uno strumento di scansione professionale come il Tablet diagnostico XTOOL D8W OBD2 rende il test degli iniettori accurato ed efficiente, evitando costose congetture.

Caratteristiche Principali per la Diagnosi dell'Iniettore con XTOOL D8W

• Controllo bidirezionale (test attivi): Questo permette di comandare alla centralina di aprire/chiudere gli iniettori singolarmente. Se un cilindro non risponde ai giri del motore quando il suo iniettore viene attivato, si è individuato l'iniettore difettoso.
• Flusso di dati in tempo reale: Lo strumento consente di monitorare i parametri in tempo reale come le regolazioni del carburante, i giri al minuto e la larghezza dell'impulso. Letture anomale di questi parametri possono confermare problemi agli iniettori.
• Lettura e cancellazione DTC: È possibile leggere i codici di mancata accensione (Serie P0300) per identificare i cilindri problematici.
• Funzioni a livello di rivenditore: Offre funzionalità come la codifica ECU e altre funzioni speciali non disponibili sugli scanner di base.
• Ampia compatibilità: Funziona con oltre 85 marchi globali, supportando sia i sistemi OBD2 che le ECU avanzate.

Come Testare gli Iniettori con XTOOL D8W

1. Collegare il D8 alla porta OBD2 (solitamente sotto il cruscotto).
2. Rilevare automaticamente o inserire il Numero di telaio del veicolo.
3. Andare a "Test attivi" > "Iniettore di carburante".
4. Attivare ogni iniettore singolarmente, ascoltando le variazioni di giri del motore.
5. Confrontare i dati in tempo reale (larghezza dell'impulso e trim del carburante) attraverso i cilindri. Questo metodo è più affidabile rispetto allo stetoscopio o ai controlli di resistenza.

Diagnostica Avanzata dell'Iniezione del Carburante

I sistemi diagnostici di bordo (OBD) di un veicolo memorizzeranno le informazioni nell'unità di controllo del motore (ECU) sullo stato dei componenti, inclusi gli iniettori di carburante. Una volta collegata, la ECU può comunicare con uno strumento diagnostico, come il DS180 di Delphi, in modo che possa accedere a codici di errore, feed di dati e test diagnostici.

Codici di Errore Comuni

In caso di problemi, lo scanner dovrebbe leggere codici di errore come:

• P0200: indica un guasto con più iniettori.
• Codici compresi nell'intervallo da P0201 a P0208: indicano un problema con iniettori specifici (es. P0201 per il cilindro 1, P0202 per il cilindro 2, ecc.).
• Codici compresi tra P0300 e P0308: sono generalmente correlati a guasti del carburante o mancate accensioni (es. P0300 per mancata accensione casuale, P0301 per mancata accensione cilindro 1, ecc.).

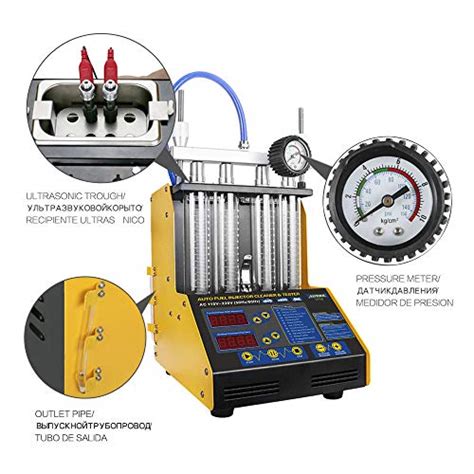

Valutazione su Banco di Prova Professionale

Per un risultato completo, gli iniettori possono essere valutati su un banco di prova Excalibur GDi Master, fornendo le seguenti caratteristiche:

• Capacità di test di bobine e iniettori piezoelettrici di tutte le marche.
• Piano di test completo con semplici criteri di accettazione/rifiuto.
• Valutazione innovativa del ventaglio di spruzzo.
• Capacità di test ad alta pressione e alta portata di livello OE.
• Ideale per la diagnostica e la rigenerazione degli iniettori.
• Funzione di risciacquo integrata.

Suggerimenti Professionali da un Meccanico

Con alle spalle decenni di esperienza, il mio consiglio è chiaro: investire in strumenti diagnostici adeguati.

• Escludere i problemi di base: candele, bobine di accensione o perdite di vuoto possono simulare problemi agli iniettori. È fondamentale verificare questi componenti prima di focalizzarsi sugli iniettori.
• Utilizzo di detergente per sistema di alimentazione per manutenzione (non riparazione): Un buon detergente può aiutare a prevenire l'accumulo di depositi, ma non risolverà un iniettore gravemente intasato o danneggiato.
• Prima di tutto diagnosticare: non sostituire gli iniettori alla cieca. Una diagnosi accurata è essenziale per evitare spese inutili.
• Sempre alleviare la pressione del carburante prima di rimuovere gli iniettori per motivi di sicurezza.
• Controlla altre parti, come il filtro della benzina. Il filtro del carburante ripulisce il combustibile prima che questo arrivi agli iniettori; se il filtro non funziona correttamente, questo avrà un impatto significativo sul comportamento degli iniettori.

Suggerimenti per la Risoluzione dei Problemi e l'Identificazione dei Problemi Comuni

Ci sono alcune chiare indicazioni che un veicolo ha un guasto al sistema di iniezione del carburante. Questi includono:

• Il motore non si accende correttamente.
• Bassa potenza/scarsa accelerazione.
• Riduzione dell'efficienza del carburante.
• Problemi di avviamento.
• Rumori insoliti del motore.
• Spia ECU accesa.

Sintomi come questi possono essere causati da una varietà di problemi, quindi è consigliabile controllare tutti i soliti sospetti quando si diagnostica il problema. Questi possono includere:

• Iniettori di carburante sporchi: Poiché i depositi di carburante possono accumularsi nel tempo, gli iniettori possono eventualmente ostruirsi e limitare l'alimentazione di carburante. Questo è uno dei problemi più comuni e spesso risolvibile con una pulizia adeguata. Fai una prova del flusso di carburante e controlla la forma del getto. Con il tempo, l'iniettore può intasarsi e il getto originale potrebbe ridursi. Usa gli apparecchi manuali per pulire gli iniettori.
• Perdite: L'usura o i danni fisici possono causare perdite da un iniettore di carburante, portando a un eccesso di carburante in un cilindro.
• Guasto dell'iniettore di carburante: Potrebbe essere causato da problemi elettrici (come una bobina interna bruciata) o danni fisici al corpo dell'iniettore.

Controllare gli iniettori non deve essere per forza un'impresa. Semplici metodi fai da te come l'ascolto, il test di resistenza e il monitoraggio dei dati in tempo reale aiutano a individuare tempestivamente i problemi. Per i risultati più accurati, uno scanner OBD2 professionale è un punto di svolta, permettendo di eseguire test degli iniettori bidirezionali, monitorare i dati in tempo reale e confermare i problemi senza supposizioni.
