La ventola di raffreddamento è un elemento cruciale nell'impianto di raffreddamento di un veicolo, essenziale per mantenere l'ottimale temperatura di esercizio del motore. Essa garantisce un apporto aggiuntivo di aria quando il radiatore non riesce più a “smaltire” il calore, ovvero quando l’aria esterna che passa attraverso la parte radiante non basta più ad assicurare l’adeguato scambio di calore. Quando il veicolo rallenta o si ferma, e la velocità sostenuta non consente alle lamelle del radiatore di essere raffreddate dall’aria esterna, la ventola si attiva per garantire un flusso d’aria aggiuntivo, prevenendo il surriscaldamento.
Il principio cardine su cui si basa il funzionamento dell’impianto di raffreddamento di un’auto, e non solo, è lo scambio di calore. Il liquido di raffreddamento, circolando nelle serpentine, assorbe calore del motore e passando attraverso il radiatore lo “trasferisce” alle lamelle della massa radiante che a loro volta lo cedono all’aria esterna. Questo costante scambio di calore fa sì che il calore prodotto dal motore venga disperso nell’aria attraverso le alette metalliche che circondano le serpentine del radiatore, mantenendo una temperatura di esercizio adeguata. L'intervento della ventola diventa necessario quando il flusso d’aria esterno non riesce a raffreddare sufficientemente le alette del radiatore e, di conseguenza, il liquido di raffreddamento. Anche elevate temperature esterne possono rendere necessaria l’attivazione delle ventole, poiché l’aria esterna, essendo particolarmente calda, risulta meno efficace nel raffreddamento.
Le ventole non sono ad uso esclusivo del radiatore, ma sono azionate anche per raffreddare altre parti radianti, ad esempio il radiatore dell’olio del cambio automatico o il condensatore del sistema di climatizzazione. Il gruppo ventola auto è composto da una o due ventole - uguali o di dimensioni diverse - e può essere di tipo aspirante o di tipo premente, a seconda della direzione del flusso d’aria generato rispetto alla posizione del radiatore auto.
Il Ruolo della Centralina Elettronica e del Sensore di Temperatura
La gestione delle ventole - la loro attivazione al momento giusto e la regolazione della velocità di rotazione - è affidata a un’apposita centralina elettronica. Questa centralina, quasi sempre presente in veicoli moderni, riceve i dati da un sensore di temperatura del liquido di raffreddamento, che misura costantemente la temperatura del liquido. La regolazione della velocità di rotazione della ventola è correlata alla temperatura rilevata del liquido di raffreddamento. Sopra una certa soglia, la centralina attiva il gruppo ventola per generare un flusso d’aria forzato, la cui portata dipende dalla velocità di rotazione delle ventole. Questo flusso d'aria andrà a raffreddare la parte radiante del radiatore e, conseguentemente, il liquido di raffreddamento che circola nelle tubazioni del radiatore.
In alcuni motori, generalmente datati, la ventola può essere trascinata da un’apposita cinghia, piuttosto che essere motorizzata e gestita elettronicamente.

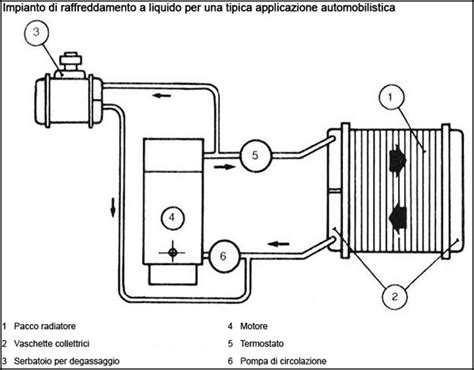

Sistema di raffreddamento del motore dell'auto
Cause del Mancato Avvio della Ventola di Raffreddamento sul Touareg R5
Quando la ventola di raffreddamento di un veicolo, come un Touareg R5, non parte, le implicazioni possono essere gravi, portando a un surriscaldamento del motore che può superare i 110 gradi. Diverse sono le cause possibili per questo malfunzionamento, e la diagnosi accurata è fondamentale per risolvere il problema.
Guasto al Motorino Elettrico della Ventola

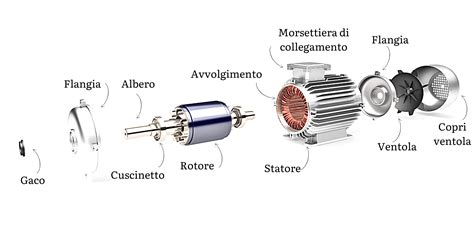

Il guasto più frequente alla ventola di raffreddamento è la rottura del motorino elettrico. Questo può essere un fenomeno “fisiologico” dopo molti anni di utilizzo del veicolo, dovuto all'usura delle componenti interne o alla carbonizzazione delle spazzole. Un motorino danneggiato non sarà in grado di far girare la ventola, indipendentemente dai comandi della centralina.
Fusibile Bruciato
Se la ventola di raffreddamento si blocca, un primo e importante controllo da effettuare è quello del fusibile della ventola. Se il fusibile si è bruciato, la ventola non potrà essere azionata in quanto non riceverà l'alimentazione elettrica necessaria. Una rapida diagnosi/test consente di individuare un eventuale guasto al fusibile della ventola e procedere con la sostituzione. Questo è spesso un problema relativamente semplice e poco costoso da risolvere.
Malfunzionamento del Relè di Azionamento della Ventola
In alcuni casi, la ventola auto potrebbe azionarsi troppo spesso o rimanere sempre in funzione anche senza la necessità di un apporto di aria aggiuntivo. Al contrario, un blocco del relè di azionamento della ventola, se rimane bloccato in posizione "aperta", impedisce l'attivazione della ventola. Il relè della ventola di raffreddamento è generalmente posizionato sul gruppo ventola, dietro il radiatore, oppure nel fusibile inferiore. È una componente elettromeccanica che, con il tempo, può deteriorarsi o bloccarsi.
Problemi al Sensore di Temperatura del Liquido di Raffreddamento
Le ventole sono attivate da un sensore di temperatura del liquido di raffreddamento. Questo sensore misura costantemente la temperatura del liquido e invia il segnale alla centralina per attivare la ventola e generare il surplus d’aria necessario. Se il sensore di temperatura è difettoso o fornisce letture errate, la centralina potrebbe non ricevere il segnale corretto per attivare la ventola, anche se il motore è effettivamente surriscaldamento. È fondamentale controllare la lettura del bulbo di temperatura motore da parte della centralina e verificare il bulbo stesso.
Guasto della Centralina Elettronica
La centralina elettronica è il “cervello” che gestisce le ventole, attivandole al momento giusto e regolandone la velocità di rotazione. Se la centralina stessa è difettosa, può impedire l'invio del comando di attivazione alla ventola, anche se tutti gli altri componenti (sensore, relè, motorino, fusibile) sono integri. Anche se è meno frequente rispetto ad altri guasti, un problema alla centralina non è da escludere, specialmente dopo aver verificato tutte le altre possibilità. I meccanici talvolta dichiarano di aver controllato la centralina, ma è importante assicurarsi che il controllo sia stato approfondito e mirato alla funzionalità specifica di gestione della ventola.
Cablaggi e Connessioni Elettriche
Interruzioni o cortocircuiti nei cablaggi che collegano il sensore di temperatura alla centralina, o la centralina al relè e al motorino della ventola, possono impedire il corretto funzionamento. Anche connettori ossidati o allentati possono interrompere il flusso di segnale o di corrente, impedendo alla ventola di avviarsi.
Diagnosi Approfondita e Passi per la Risoluzione
Di fronte a un surriscaldamento del motore e alla mancata attivazione della ventola, una diagnosi sistematica è essenziale.
Verifica del Fusibile della Ventola: Come primo passo, controllare il fusibile della ventola nel pannello dei fusibili del veicolo. Se è bruciato, sostituirlo. Se il nuovo fusibile si brucia nuovamente, indica un cortocircuito nel circuito della ventola che richiede ulteriori indagini.
Controllo del Relè della Ventola: Individuare il relè della ventola, generalmente posizionato sul gruppo ventola, dietro il radiatore, oppure nel vano fusibili. È possibile testare il relè con un multimetro o, in alcuni casi, scambiarlo temporaneamente con un relè identico funzionante da un'altra parte del veicolo (ad esempio, il relè del clacson, se compatibile) per vedere se la ventola si attiva. Se con un relè funzionante la ventola parte, il problema è il relè.
Test Diretto del Motorino della Ventola: Per escludere un guasto al motorino elettrico, è possibile alimentarlo direttamente dalla batteria del veicolo (con le dovute precauzioni per evitare cortocircuiti e danni) per vedere se la ventola gira. Se, ricevendo alimentazione diretta, la ventola non si muove, il motorino è guasto e necessita di essere sostituito.
Verifica del Sensore di Temperatura Motore: Controllare la lettura del bulbo di temperatura motore da parte della centralina. Utilizzando uno strumento diagnostico (scanner OBD-II), è possibile leggere i valori di temperatura che la centralina sta ricevendo dal sensore. Se il sensore indica una temperatura bassa anche con motore caldo, la centralina non attiverà la ventola. Verificare il bulbo temperatura motore e la sua lettura in centralina.
Controllo dell'Impulso dalla Centralina al Relè: Questo passaggio richiede uno schema elettrico specifico del veicolo (pinout) per individuare il pin corretto della centralina che invia l'impulso al relè della prima velocità della ventola. Con un multimetro o un oscilloscopio, si può verificare se la centralina invia tensione (tipicamente a circa 95/96°C) per attivare il relè. Se l'impulso non parte nonostante la temperatura elevata e il sensore funzioni correttamente, potrebbe esserci un problema alla centralina.
Ispezione dei Cablaggi e Connettori: Esaminare attentamente tutti i cablaggi e i connettori legati all'impianto di raffreddamento della ventola. Cercare segni di corrosione, tagli, sfilacciamenti o connessioni allentate. Riparare o sostituire i cablaggi danneggiati.
Considerazioni sul Liquido di Raffreddamento e Termostato: Anche se il problema principale è la ventola che non parte, è fondamentale assicurarsi che il termostato funzioni correttamente e che il circuito del liquido di raffreddamento non abbia ostruzioni o perdite. Un termostato bloccato in posizione chiusa impedisce il flusso del liquido verso il radiatore, causando surriscaldamento anche con la ventola funzionante. Se il termostato è stato sostituito, come menzionato in un caso specifico, è meno probabile che sia la causa diretta, ma una verifica della sua funzionalità non fa mai male.
Sistema di raffreddamento del motore dell'auto
Scenari Complessi: Ventola Sempre Accesa o Attiva a Motore Spento
In alcuni casi, i problemi alla ventola possono manifestarsi in modi diversi.
Ventola sempre accesa: Se la ventola auto si aziona troppo spesso o rimane sempre in funzione anche senza la necessità di un apporto di aria aggiuntivo, il problema potrebbe essere causato da un blocco del relè di azionamento della ventola, che rimanendo sempre bloccato non riesce a fermare la ventola mantenendola costantemente azionata. Oppure, un sensore di temperatura difettoso potrebbe inviare costantemente segnali di alta temperatura alla centralina, facendola mantenere la ventola attiva.
Ventola che continua a girare a motore spento: È piuttosto comune accorgersi che la ventola continua a girare anche quando si spegne la macchina. Questo potrebbe indicare un surriscaldamento eccessivo dell’acqua del motore, che richiede dunque di essere ulteriormente raffreddato anche con l’auto spenta per tornare alla temperatura corretta. Questo è un meccanismo di sicurezza del veicolo per prevenire danni termici. In altri casi, la ventola continua a girare a motore spento perché la rigenerazione del filtro antiparticolato (FAP) ha spinto in alto la temperatura del motore e del liquido di raffreddamento. Durante il processo di “auto-pulizia” del FAP, la temperatura del motore raggiunge circa 600°C per ossidare la fuliggine e trattenerla nel filtro, e la ventola continua a operare per abbassare queste temperature elevate anche dopo lo spegnimento del motore. Questo è un comportamento normale in presenza di un ciclo di rigenerazione appena concluso o ancora in corso.
Considerazioni Specifiche per il Touareg R5
Il Touareg R5, con il suo motore diesel e le sue caratteristiche, potrebbe presentare delle peculiarità. I motori diesel tendono a generare più calore sotto carico e i loro sistemi di raffreddamento sono dimensionati di conseguenza. La complessità del sistema elettrico ed elettronico di veicoli come il Touareg richiede spesso strumenti diagnostici avanzati per una corretta individuazione dei guasti, specialmente quando la centralina è coinvolta. Se, dopo aver speso somme significative tra meccanici e riparazioni (come la sostituzione del termostato e il controllo della centralina), il problema di surriscaldamento persiste, è imperativo ricorrere a un'officina specializzata con esperienza specifica sui modelli Volkswagen e sulle diagnosi elettroniche complesse. Potrebbe essere necessario un controllo più approfondito della programmazione della centralina o dei suoi parametri operativi relativi alla gestione della ventola. Un'officina autorizzata o un centro specializzato Volkswagen sarebbe l'ideale per affrontare questo tipo di problemi, avendo accesso a schemi elettrici dettagliati e software diagnostici specifici.
In sintesi, il mancato avvio della ventola di raffreddamento su un Touareg R5 è un problema serio che richiede un'analisi metodica di tutti i componenti coinvolti: fusibile, relè, motorino, sensore di temperatura e, infine, la centralina elettronica e i relativi cablaggi. La comprensione del funzionamento dell'intero sistema di raffreddamento è la chiave per una diagnosi efficace e per prevenire danni ben più gravi al motore.
