Il trasporto pneumatico rappresenta una soluzione ingegneristica fondamentale per la movimentazione di materiali sfusi, e nel settore alimentare, in particolare per lo zucchero, assume un'importanza strategica. Questo processo, che utilizza l'aria compressa per spostare materiali attraverso tubazioni, offre un modo estremamente efficiente per coprire distanze che spaziano da pochi metri a centinaia, evitando blocchi, ottimizzando i costi energetici e riducendo al minimo i tempi di carico e scarico. Tuttavia, l'efficienza da sola non basta; la sicurezza è un aspetto altrettanto critico, specialmente quando si tratta di materiali combustibili come lo zucchero, che può creare un ambiente esplosivo.
La Natura dello Zucchero e i Rischi Associati al Trasporto
Lo zucchero, sebbene sia un ingrediente amato e fondamentale in numerose produzioni alimentari, nasconde insidie significative dal punto di vista della sicurezza industriale. In quanto materiale combustibile, il suo spostamento richiede un'attenzione meticolosa per mitigare i rischi. Le autorità normative di vari paesi hanno riconosciuto questa criticità, inserendo le strutture di produzione e raffinazione dello zucchero nella categoria ad alto rischio. Questa classificazione impone l'adozione di sistemi e procedure che garantiscano un trasporto sicuro e affidabile, minimizzando la possibilità di incidenti legati alla combustibilità.
Principi Fondamentali del Trasporto Pneumatico

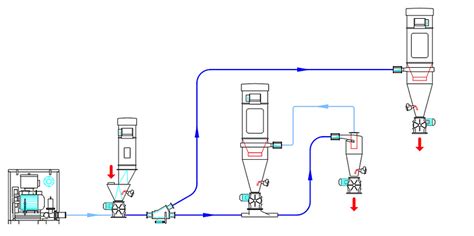

Il trasporto pneumatico si basa sull'impiego della forza motrice del gas, prevalentemente aria, per spostare i materiali all'interno di tubazioni. Questo sistema può operare secondo due modalità principali: a spinta (o a pressione) e ad aspirazione (o a vuoto).
Nella modalità a spinta, un generatore di aria compressa a bassa pressione, come una soffiante a lobi o a canale laterale, introduce una grande quantità di aria all'inizio del percorso. Il materiale viene quindi inserito nelle tubazioni, spesso tramite una valvola rotante o una pompa a vite. Questa modalità, sebbene talvolta meno efficiente, presenta caratteristiche che la rendono adatta a specifiche situazioni. È particolarmente utile quando lo spazio per l'installazione di altre macchine, come valvole rotanti o propulsori, è limitato. Inoltre, si rivela efficace per aspirare materiale da più sorgenti e convogliarlo verso una singola destinazione, o quando si devono percorrere brevi distanze a basse portate. In questa configurazione, l'aria spinge il materiale lungo la linea.
Al contrario, se il motore è posizionato alla fine della linea, opererà come un motore aspirante. Questo sistema aspira aria, e con essa il materiale che si trova all'inizio della linea, trasportandolo verso la destinazione finale. I conveyor a vuoto, come quelli progettati da Piab per l'industria dolciaria, sono esempi di sistemi di aspirazione che assicurano un trasporto delicato, un design igienico e un utilizzo intuitivo.
Il Trasporto Pneumatico in Fase Diluita
Una tecnica ampiamente utilizzata nel trasporto pneumatico di polveri e granuli è quella in fase diluita. Questo sistema è particolarmente adatto per materiali non abrasivi e con bassa degradabilità, trovando ampio impiego nei settori farmaceutico, cosmetico, alimentare e chimico. L'aria funge da veicolo primario, garantendo una movimentazione veloce e controllata dei materiali. La velocità del flusso d'aria è un parametro critico, determinato dalle dimensioni e dalla densità delle particelle trasportate, e deve essere attentamente calibrata.
Nel funzionamento standard del trasporto in fase diluita, l'aria presenta una velocità minima all'inizio del percorso. Quest'area è critica poiché il materiale deve essere immediatamente integrato nel flusso per prevenire potenziali intasamenti. Il sistema si avvale della forza motrice del gas per spostare i materiali all'interno delle tubazioni, mantenendo sempre una bassa pressione. Per garantire il corretto funzionamento, è fondamentale dotarsi di specifiche macchine per la produzione di aria.
I vantaggi del trasporto pneumatico in fase diluita sono numerosi. Questo sistema si caratterizza per un basso rapporto tra il prodotto trasportato e l'aria utilizzata: ogni chilogrammo di gas può movimentare tra i 5 e i 10 chilogrammi di prodotto. Ciò permette un'alimentazione e un dosaggio continuo. Grazie a una maggiore enfasi sul volume del gas piuttosto che sulla pressione assoluta, il trasporto in fase diluita può essere eseguito anche in condizioni di depressione. La velocità di movimentazione è elevata, con materiali che possono muoversi a velocità superiori a 15 m/s, mantenendo pressioni inferiori a 1 barg.
All'interno della fase diluita, si distinguono due modalità operative principali: la modalità a volo e la modalità fluidizzante. Nella modalità a volo, la concentrazione del materiale nel flusso è bassa, permettendo alle particelle di galleggiare lungo l'intero percorso. Questa modalità è particolarmente adatta per materiali non friabili, a bassa abrasività e con peso specifico contenuto, quali farine, zuccheri, granuli di plastica, bicarbonato di sodio e ossido di zinco. Tuttavia, non è ideale per prodotti miscelati.
La modalità fluidizzante, invece, presenta nella parte superiore della tubazione il materiale in fase di volo, mentre la maggior parte del materiale si sposta per scorrimento sul fondo. Sebbene meno efficiente in termini di consumo energetico rispetto alla modalità a volo puro, questa modalità può essere utile in determinate circostanze.
Trasporto Pneumatico in fase densa vs Trasporto pneumatico in fase diluita |Trasportatori Pneumatici
Adattabilità e Personalizzazione degli Impianti
La versatilità del trasporto pneumatico si manifesta nella capacità di adattarsi a una vasta gamma di materiali e di esigenze produttive. Nella produzione di alimenti, medicinali, sostanze chimiche, cosmetici, ceramica o altri prodotti manifatturieri, le tipologie di polveri da trasportare sono centinaia, spesso in forma di miscele complesse. Per questo motivo, ogni impianto di trasporto pneumatico di polveri richiede un'attenta analisi preventiva prima di procedere alla stesura del progetto e alla costruzione.
Ogni impianto è, infatti, un'entità unica, da progettare su misura. I parametri del motore, come la quantità di aria aspirata e la depressione o pressione esercitata, possono essere regolati in funzione delle specifiche tipologie di polveri, del loro stato fisico, della loro scorrevolezza e della quantità da trasportare. Questa modularità permette di ottenere il giusto flusso di materiale verso la destinazione desiderata.
La gamma piFLOW®, ad esempio, è stata progettata specificamente per l'industria dolciaria, offrendo soluzioni che assicurano un trasporto delicato, un design igienico e un utilizzo intuitivo. Il suo design compatto risponde all'esigenza del settore di ottimizzare gli spazi e di adattarsi facilmente ai frequenti cambi di layout imposti dalla dinamicità della domanda dei consumatori. Il funzionamento silenzioso e a circuito chiuso dei conveyor contribuisce a creare un ambiente di lavoro più sano e sicuro, aspetto fondamentale negli impianti alimentari.
Sfide Specifiche nel Trasporto dello Zucchero
Il trasporto dello zucchero presenta sfide logistiche costanti. In passato, molte aziende si affidavano a sistemi di trasporto meccanico. Tuttavia, il sistema di trasporto pneumatico si è affermato come la soluzione ideale per la movimentazione sicura e affidabile dello zucchero.
La corretta progettazione del sistema è cruciale per gestire le peculiarità dello zucchero. La velocità del flusso d'aria, ad esempio, deve essere gestita con attenzione. Nel trasporto pneumatico in fase diluita, per mantenere le particelle in sospensione lungo l'intero percorso, è necessario operare a velocità elevate, che tipicamente variano da 20 m/s all'inizio del percorso fino a 30-35 m/s alla fine.
Per garantire la qualità dello zucchero durante il trasporto, è fondamentale utilizzare esclusivamente compressori, soffianti e altre attrezzature oil-free. Questo assicura l'assenza di contaminazione da olio, un aspetto critico per un prodotto alimentare. Non è sufficiente investire in prodotti "oil-free" o in soffianti/compressori in cui l'olio deve essere filtrato; la garanzia di assenza di olio è prioritaria.
In aggiunta a una soffiante o a un compressore certificati, potrebbe essere necessario anche un refrigeratore finale che garantisca il trasporto dello zucchero a temperature perfettamente sicure. La temperatura dell'aria per trasportare lo zucchero dipende da alcuni fattori, ma nella maggior parte dei casi non deve superare i 40 °C.
Poiché lo zucchero è soggetto a severe normative igieniche, è indispensabile assicurarsi che l'attrezzatura di trasporto soddisfi tali standard. Oltre ai suddetti refrigeratori finali, si consiglia di prendere in considerazione anche un separatore dell'acqua che rimuova l'umidità dall'aria compressa. Ciò contribuirà a mantenere la qualità dello zucchero durante il trasporto da un luogo all'altro.
Fluidificazione dello Zucchero: Un Processo Complementare
Durante il trasporto dello zucchero da un silo, l'aria compressa può essere utilizzata anche per un processo chiamato "fluidificazione". In questo caso, viene iniettata aria a pressione molto bassa sulle pareti laterali inferiori del silo. Ciò garantisce che lo zucchero non aderisca ai lati del silo e ne facilita il trasporto, riducendo i costi energetici. Sebbene la fluidificazione possa essere considerata un tipo di trasporto pneumatico, richiede solo una pressione molto bassa. Minore è la pressione, minore è il calore dell'aria. Per questo motivo, spesso non sono necessari accessori come un refrigeratore finale, un separatore dell'acqua o un essiccatore per il sistema di aria compressa destinato alla fluidificazione.
Casi Studio e Applicazioni Pratiche: L'Esempio di Bauli
L'applicazione del trasporto pneumatico si estende a molteplici scenari industriali, come dimostra il caso di Bauli, un'azienda storica nel settore dolciario italiano. La produzione di Bauli si è ampliata nel tempo, includendo non solo i tradizionali pandori, panettoni e colombe, ma anche altri prodotti da forno come biscotti, crackers, plumcake e muffin. L'azienda si è rivolta a specialisti del settore per rendere ancora più fluide e funzionali le linee di produzione nei suoi stabilimenti, in particolare per automatizzare alcuni passaggi critici nell'aggiunta di ingredienti e topping.
Principalmente, l'esigenza era automatizzare, tramite trasporto pneumatico, l'aggiunta di ingredienti come zucchero e mandorle alle ricette di panettoni e brioche. Le macchine zuccheratrici e dosatrici di mandorle erano già installate, ma venivano riempite manualmente. Gli operai dovevano controllare visivamente e ad intervalli ravvicinati il livello del prodotto, una gestione che presentava diversi svantaggi. Tra questi, la necessità per gli addetti di salire su strutture sopraelevate con sacchi pesanti, comportando rischi per la sicurezza.
L'introduzione di un sistema di trasporto pneumatico per le mandorle e per lo zucchero avrebbe portato a molteplici benefici. In primo luogo, avrebbe eliminato il lavoro umano in questa fase, riducendo significativamente i rischi per il personale. Avrebbe inoltre aumentato la capacità delle macchine zuccheratrici e distributrici di mandorle di quattro o cinque volte, liberando forza lavoro che avrebbe potuto dedicarsi ad altre attività. Un vantaggio aggiuntivo sarebbe stata la notevole riduzione dello spreco di materiale.
L'integrazione degli impianti di trasporto pneumatico con quelli già presenti in Bauli ha richiesto una sincronizzazione precisa dell'arrivo dei prodotti. Questo per evitare interruzioni della produzione dovute alla mancanza di ingredienti. L'aspirazione avviene per un numero definito di secondi, in base alle richieste della linea e alla distanza da coprire. Contemporaneamente al deflusso di zucchero o mandorle, un pistone pneumatico ad azione vibrante provvede alla pulizia del filtro montato nella tramoggia. Questo filtro è essenziale per impedire l'aspirazione di eventuali residui leggeri di prodotto che potrebbero danneggiare la pompa collegata alla tramoggia.
Peculiarità dei Materiali e Soluzioni di Ingegneria
I semi del mandorlo, ad esempio, presentano una peculiarità che richiede scelte progettuali particolari per il trasporto pneumatico. Utilizzando una semplice caduta per gravità, l'ammasso di mandorle nella presa prodotto non garantisce uno scorrimento fluido dei semi quando aspirati dalla depressione lungo la condotta. Le mandorle tendono a incastrarsi l'una con l'altra, formando piccoli ammassi coesi che crescono e possono portare al blocco della tubazione. Per far arrivare le mandorle all'inizio del tubo di aspirazione senza agglomerazioni, si sfrutta un canale vibrato: una piattaforma vibrante che induce un moto sussultorio su un canale in acciaio, facilitando un avanzamento preciso e graduale del prodotto.
Per lo zucchero in granella e per quello di canna, i sistemi di trasporto pneumatico costruiti sono praticamente identici. Lo zucchero, a differenza delle mandorle, non presenta problemi di agglomerazione, quindi non sono necessari canali vibranti. È sufficiente una lieve vibrazione indotta direttamente sulla tramoggia di carico tramite un pistoncino.
Componenti e Caratteristiche Tecniche degli Impianti

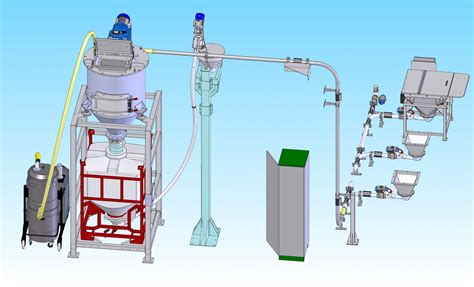

Un impianto di trasporto pneumatico tipico presenta diverse componenti chiave. L'unità aspirante è spesso trifase, in esecuzione monoblocco con soffiante a canale laterale e girante direttamente calettata sull'albero motore. Il funzionamento a secco, senza usura e con minima manutenzione, è un vantaggio significativo. L'impianto elettrico, racchiuso in una scatola stagna IP55 in acciaio verniciato, include un PLC per la gestione del sistema, un trasformatore per i comandi a bassa tensione, teleruttore, protezione termica, interruttore generale blocca-porta e selettore marcia/arresto. L'esecuzione è conforme alle normative CEE.
Il supporto carenato, verniciato RAL 9003, è a pavimento con piedi in PVC regolabili e montanti per il fissaggio del quadro elettrico in acciaio verniciato. Una camera filtro di sicurezza, realizzata in acciaio verniciato RAL 9003, è situata tra la tramoggia di carico prodotto e l'unità aspirante. È dotata di un filtro stellare in poliestere. Le tramogge di carico prodotto sono realizzate in acciaio inossidabile AISI 304, satinate internamente ed esternamente, con diverse capacità. I cappelli sono anch'essi in acciaio inossidabile AISI 304 satinato, e le guarnizioni sono in silicone per garantire l'ermeticità. Gli ingressi prodotto sono dotati di deflettori interni per ottimizzare il flusso.
Le valvole di scarico a farfalla, realizzate in acciaio inossidabile AISI 304 satinato, sono complete di lenti in acciaio inox e attuatori pneumatici a doppio effetto, corredati di elettrovalvole 24VAC. La pressione dell'aria compressa richiesta per il loro funzionamento è tipicamente tra 4/6 bar.
Le tramogge di scarico, con capienza ad esempio di 30 litri, sono realizzate in acciaio inossidabile AISI 304 satinato internamente ed esternamente. Presentano un fondo conico a 30° con prelievo corredato di regolazione dell'aria. L'appoggio a pavimento avviene tramite piedi in nylon regolabili.
Le piattaforme di pesatura, se integrate nel sistema, possono essere in acciaio INOX 600x600 mm, con una portata massima di 200 kg. I tubi e le linee per il trasporto del prodotto sono generalmente realizzati in PVC atossico antistatico per garantire la purezza e prevenire cariche elettrostatiche.
L'attenzione ai dettagli, dalla scelta dei materiali alla configurazione dei componenti, è ciò che garantisce un sistema di trasporto pneumatico efficiente, sicuro e conforme alle stringenti normative igieniche e di sicurezza del settore alimentare.
