I moderni veicoli diesel, come il Toyota RAV4 D-CAT, sono equipaggiati con sistemi complessi per il controllo delle emissioni, tra cui il Filtro Antiparticolato (FAP) o Diesel Particulate Filter (DPF). Questi sistemi, pur essendo cruciali per il rispetto delle normative ambientali, possono presentare sfide significative per i proprietari dei veicoli, spesso legate all'intasamento del filtro e ai conseguenti malfunzionamenti. Al centro della gestione di questi dispositivi vi sono i sensori elettronici, componenti fondamentali per il monitoraggio e il corretto funzionamento dell'intero sistema.
L'Importanza dei Filtri Antiparticolato: PM10 e Normative Ambientali
Per comprendere l'importanza dei sensori elettronici, è essenziale prima di tutto inquadrare il ruolo dei filtri antiparticolato. Dalla combustione dei motori diesel e a benzina derivano emissioni di particolato (idrocarburi incombusti o HC). Sebbene l'evoluzione delle tecniche motoristiche abbia ridotto la massa totale del particolato, le dimensioni delle particelle sono diventate estremamente fini, collocandosi nelle cosiddette "micropolveri" o PM10. Queste particelle, nonostante la minore quantità complessiva, sono considerate più dannose per la salute a causa della loro ridottissima dimensione, che permette loro di penetrare più a fondo nell'apparato respiratorio.
La normativa europea ha introdotto controlli stringenti sulle emissioni di PM10, rendendo indispensabile l'adozione di dispositivi come il filtro antiparticolato. Questo filtro agisce come una "trappola" che trattiene le micropolveri contenute nei gas di scarico. Il PM10 è costituito essenzialmente da carbonio che si deposita nei bronchi e nelle vie aeree superiori, causando irritazioni e, nei casi peggiori, infezioni.
FAP vs. DPF: Tecnologie a Confronto
Esistono due principali tipologie di filtri antiparticolato: il FAP (Filtres à Particules), inizialmente adottato dal gruppo PSA Peugeot-Citroen, e il DPF (Diesel Particulate Filter). Le differenze tra i due sistemi risiedono principalmente nella strategia di rigenerazione.
Il FAP: Rigenerazione con Additivo
Il sistema FAP utilizza un additivo, solitamente cerina o Eolys, contenuto in un piccolo serbatoio a parte. Questo additivo viene miscelato al gasolio e ha il compito di abbassare la temperatura di inizio combustione del particolato a circa 450 °C. La miscelazione avviene automaticamente in una percentuale corretta ad ogni rifornimento di carburante (con un'immissione minima di 7 litri di gasolio).
Durante la fase di "rigenerazione", i depositi di particolato intrappolati nel filtro vengono bruciati. Per ottenere la temperatura necessaria (circa 450°C), i motori diesel effettuano post-iniezioni di gasolio dopo il punto morto superiore del pistone, che bruciano sul catalizzatore ossidante posto davanti al filtro ceramico, aumentando la temperatura dei gas di scarico. La rigenerazione dovrebbe avvenire ogni 300-1000 km (10-15 ore di funzionamento), preferibilmente in percorsi extraurbani a velocità di almeno 90 km/h per 10-20 minuti.
Vantaggi del FAP:
- Bassa temperatura di rigenerazione.
- Basse contropressioni.
Svantaggi del FAP:
- Bassa durata.
- Complessità generale del sistema, inclusa la necessità di rifornire l'additivo (che è costoso e pericoloso da maneggiare).
Il DPF: Rigenerazione a Elevate Temperature
Il sistema DPF, invece, non utilizza additivi. Per la rigenerazione, innalza la temperatura dei gas di scarico fino a 600-650°C. Questo aumento di temperatura è ottenuto attraverso una serie di post-iniezioni e post-combustioni che avvengono parzialmente nei collettori di scarico e nei catalizzatori ossidanti. Per agevolare la combustione del particolato, le pareti del filtro sono rivestite con metalli nobili (come il platino) che agiscono da catalizzatori.
Nel sistema D-CAT di Toyota, in particolare, è presente un catalizzatore LNX prima del filtro antiparticolato. Questo catalizzatore ha il compito di catturare gli ossidi di azoto (Nox) e il particolato a un'adeguata temperatura di funzionamento, trasformandoli in acqua, anidride carbonica e NO2. Il processo ideale porterebbe il filtro antiparticolato a non caricarsi di residui di combustione in condizioni di velocità costante e bassi carichi del motore. Tuttavia, se il carico aumenta, l'LNX potrebbe non trattare tutte le emissioni, e una parte dell'incombusto finirebbe nel DPF, richiedendo una rigenerazione pilotata.
Vantaggi del DPF:
- Semplicità generale del sistema.
- Nessun utilizzo di additivi.
Svantaggi del DPF:
- Diluizione dell'olio motore a causa delle maggiori post-iniezioni.
- Alte temperature di rigenerazione.
- L'olio motore può deteriorarsi più rapidamente del normale in funzione del numero di rigenerazioni e dello stile di guida.
Costituzione dei Sistemi DPF e i Sensori Chiave
Un sistema DPF è composto da diversi elementi, che variano leggermente a seconda della normativa EURO di omologazione del veicolo:
Euro 4:
- Doppio catalizzatore ossidante + filtro DPF.
- 2 sensori di temperatura gas di scarico.
- 1 sensore di pressione differenziale.
- Centralina controllo motore con strategie specifiche.
- Spia DPF + messaggio visivo sul quadro strumenti.
Euro 5:
- Singolo catalizzatore ossidante + Filtro DPF.
- 1 sensore di temperatura gas di scarico.
- 1 sensore di pressione differenziale (con due punti di misura).
- 1 sensore sonda lambda.
- Centralina controllo motore con strategie specifiche.
- Spia DPF + messaggio visivo sul quadro strumenti.

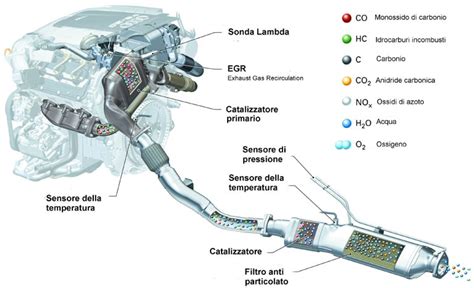

I sensori elettronici sono il cuore del monitoraggio di questo sistema:
Sensore di Temperatura Gas di Scarico
Il sensore di temperatura è tipicamente di tipo PTC (Positive Temperature Coefficient) o una termocoppia. La sua funzione è quella di inviare alla centralina di controllo motore il valore della temperatura dei gas di scarico. Queste informazioni sono vitali per:
- Garantire che la temperatura dei gas di scarico all'ingresso del filtro DPF superi i 600 °C per una rigenerazione efficace.
- Assicurare la completa combustione del particolato.
- Monitorare i limiti di sicurezza per prevenire danni al filtro e ad altri componenti.
Un utente ha riportato di aver misurato la resistenza di un sensore di temperatura: 120 Kohm a freddo, che scendeva progressivamente a 40 Kohm man mano che il motore si riscaldava. Questo comportamento è tipico di alcuni sensori di temperatura e suggerisce come la resistenza sia inversamente proporzionale alla temperatura. La sonda numero uno, di norma, non misura la temperatura del FAP direttamente, ma lo fa la seconda sonda, quella che non servirebbe una volta installato un emulatore.
Sensore di Pressione Differenziale
Questo sensore è uno dei componenti "chiave" del sistema. Misura la differenza di pressione tra il lato a monte (ingresso) e il lato a valle (uscita) del filtro DPF. A motore spento e quadro acceso, il sensore registra una pressione di 0 mbar. A motore in moto al minimo, se il filtro è pulito, la pressione si colloca normalmente fra i 4 ed i 6 mbar.
Man mano che il filtro si riempie di particolato, la differenza di pressione tra le due facce aumenta. Il sensore, tramite una membrana elastica cui sono applicati elementi piezoelettrici, converte questa differenza in un segnale elettrico (una tensione proporzionale alla pressione differenziale). Un esempio di sensore Bosch, l'EPS-002, in condizioni di filtro pulito, fornisce a motore al minimo da 0,5 a 0,7 V; la tensione cresce con l'aumento della pressione differenziale.
Il sensore di pressione differenziale, con opportune calibrazioni, invia alla centralina di controllo motore un segnale (tipicamente da +0,5 V a +4,5 V) che permette di monitorare costantemente il livello di intasamento del filtro DPF e di attivare le specifiche strategie di rigenerazione. Se il filtro è intasato e la pressione differenziale raggiunge 0,9 bar, il sensore può restituire un segnale di 4,1 Volt.
ELIMINARE FAP DPF DI UN AUDI A3 PER UN SEMPLICE SENSORE DIFFERENZIALE PRESSIONE P2463
È fondamentale verificare la tensione di alimentazione, il potenziale di massa e il segnale in uscita dal sensore con un multimetro per una diagnosi accurata. In caso di malfunzionamento, è consigliabile smontare le tubazioni collegate al sensore e soffiarvi aria compressa in direzione del filtro (prestando attenzione a non invertire le tubazioni durante il rimontaggio). Se l'errore persiste, un'eventuale fuoriuscita di acqua nerastra battendo il sensore sul palmo della mano indica la presenza di condensa al suo interno, suggerendo la necessità di sostituirlo.
La Rigenerazione del DPF e i Segnali di Allarme
La rigenerazione è il processo di combustione del particolato presente all'interno del filtro. Questo processo avviene in media ogni 800-1000 Km, anche se può verificarsi più frequentemente (anche ogni 400 km) in condizioni di utilizzo particolarmente gravose, come la guida urbana con frequenti accelerazioni e basse velocità.
Il processo di pulizia del DPF avviene lentamente, monitorando la temperatura a valle del filtro per evitare danni al catalizzatore LNX e al substrato metallico del DPF. Solo quando il software non rileva più innalzamenti di temperatura "autonomi" dovuti alla combustione della fuliggine, inizia ad aumentare le dosi di gasolio immesse dal quinto iniettore. Raggiunta una temperatura omogenea di 600 gradi in tutto il DPF, il quinto iniettore si ferma e la centralina controlla nuovamente la pressione differenziale. Se il segnale differenziale è al minimo, la rigenerazione si interrompe. Un ciclo completo di rigenerazione può durare anche 30 minuti, a seconda del carico di fuliggine.
La soglia minima di pressione differenziale per attivare le rigenerazioni è stata abbassata, anche per ovviare alla tendenza dei tubi di pressione del sensore differenziale ad ostruirsi. Questo significa che il motore Toyota non esita a rigenerare anche dopo soli 100 km, considerando che se il DPF è poco carico il processo sarà relativamente breve (15-20 minuti).
Spie e Messaggi di Allarme
La centralina di controllo motore utilizza spie e messaggi sul quadro strumenti per informare il conducente sullo stato del DPF:
- Spia filtro del particolato (DPF) accesa: Indica che il sistema non riesce a rigenerare a causa del profilo di guida (percorsi brevi o con frequenti spegnimenti motore).
- Spia avaria motore (MIL - Malfunction Indicator Lamp) accesa e presenza dell'errore P1206 (I° Livello): Il sistema richiede una rigenerazione di servizio, da eseguire in officina, perché il filtro DPF è intasato.
- Spia avaria motore (MIL) accesa e presenza dell'errore P2002 (II° Livello): Un livello più grave di intasamento che richiede un intervento immediato.
Un esempio di problema comune è l'errore P2463 su un Toyota RAV4 con codice motore 1AD FTV, che indica un DPF pieno. Nonostante la pulizia e il valore differenziale del FAP sembrasse basso (0,02 bar a motore acceso, 0,01 bar a motore spento), l'errore persisteva e non era possibile cancellarlo. Questo suggerisce che il problema potrebbe non essere solo l'intasamento fisico, ma un'anomalia nel sistema di rilevamento o nella logica della centralina.
Problematiche e Soluzioni Alternative (e le loro Implicazioni)
I problemi legati all'intasamento del DPF sono frequenti, soprattutto per chi percorre prevalentemente strade urbane. Le rigenerazioni continue, le perdite di potenza e i costi di manutenzione elevati spingono alcuni a cercare soluzioni alternative.
Tentativi di "Inganno" e Emulatori
La tentazione di "ingannare" il sistema è forte. Alcuni utenti hanno sperimentato con la sostituzione di un sensore di temperatura con un resistore da 82 Kohm, o l'uso di emulatori per il FAP. Un emulatore tipicamente si collega alla prima sonda di temperatura (eliminando la seconda), al sensore di pressione, chiude la mandata di gasolio al quinto iniettore, inserisce una resistenza sul connettore elettrico del quinto iniettore e si collega al debimetro. L'idea è di simulare condizioni di "motore sempre freddo" per la centralina, evitando così le rigenerazioni.
Tuttavia, queste soluzioni presentano gravi obiezioni:
- Revisione: Dopo il quarto anno di vita del veicolo e successivamente ogni due, è necessario ripristinare tutto come in origine per superare il controllo delle emissioni in sede di revisione.
- Intasamento definitivo: Se non si verificano le rigenerazioni, il filtro si tapperà definitivamente a causa dell'elevata quantità di particolato, rendendo necessaria la sostituzione.
- Implicazioni ambientali e legali: La rimozione o l'esclusione del DPF è una pratica illecita che aumenta drasticamente le emissioni inquinanti. Nonostante ciò, alcuni sostengono che la "soluzione migliore" sia rimuovere completamente il "post-bruciatore" e lasciare funzionare il motore a ciclo diesel come concepito in origine. Questo comporta un aumento del particolato emesso, il che è in contrasto con la normativa e le preoccupazioni per la salute pubblica.
Rimozione Fisica del DPF e Sostituzione con Tubo
Un'alternativa, anch'essa illecita, è la rimozione fisica del filtro antiparticolato e la sua sostituzione con un tubo in acciaio inox, accompagnata dall'installazione di un emulatore o dalla modifica della centralina per escludere il DPF. Alcune soluzioni proposte includono un tubo con all'interno un catalizzatore sportivo metallico a 200 celle, che promette di limitare emissioni, fumosità e odore senza intaccare le prestazioni. Si afferma che un filtro metallico di questo tipo sia in grado di abbattere oltre il 60% delle polveri PM10, annullare l'odore di gas di scarico e diminuire la rumorosità. Tuttavia, anche in questo caso, le implicazioni legali e ambientali sono significative.
Fumigazione e Altre Tecniche
Un'altra tecnica menzionata è la fumigazione: l'iniezione nel collettore di aspirazione di una piccola dose di combustibile come il GPL, per favorire la combustione completa del gasolio ed eliminare il particolato. Questa pratica non è ampiamente diffusa come soluzione standard per i problemi del DPF.
È importante notare che l'aggiunta illecita di gasolio alla combustione (tramite centraline aggiuntive o mappe) senza aumentare la pressione del turbo, può ridurre i Nox ma aumentare il particolato, caricando maggiormente il DPF e aumentando esponenzialmente il rischio di intasamenti.
Considerazioni Finali
In conclusione, sostenere che i diesel con DPF o FAP siano più dannosi di quelli che non li montano è sbagliato. Anzi, le vetture dotate di filtro antiparticolato limitano sensibilmente la quantità di polveri emesse, anche quelle ultrafini. Solo durante la rigenerazione, che si compie a intervalli variabili e dura solo una decina di minuti (eccetto per i percorsi cittadini più brevi), le emissioni si portano al livello di quelle di un'auto senza filtro.
La gestione elettronica dell'impianto di iniezione produce intenzionalmente depositi carboniosi per far lavorare il DPF. Il filtro, costituito da carburo di silicio poroso, intrappola il particolato. La rigenerazione brucia il particolato, riducendolo a una dimensione tale da poter essere espulso. Questo è il motivo per cui è fondamentale utilizzare olii particolari, specifici per motori con DPF, e rispettare gli intervalli di tagliando.
Il problema principale del DPF è che la fuliggine che lo intasa, bruciando, aumenta la temperatura con il rischio di danneggiare il catalizzatore LNX e il substrato metallico del DPF. Pertanto, il processo di pulizia è attentamente monitorato per evitare temperature eccessive.
La discussione su FAP e DPF, i sensori elettronici che li governano e le problematiche correlate, evidenzia la complessità di queste tecnologie e l'importanza di una manutenzione corretta e del rispetto delle normative. Le soluzioni "fai da te" o illecite, sebbene possano sembrare allettanti nell'immediato, comportano rischi significativi per la sicurezza, la legalità e l'ambiente.
