Il motore Diesel, nel corso della sua evoluzione, ha subito numerose trasformazioni, ma il principio fondamentale del suo funzionamento, l'iniezione del gasolio, rimane la fase cruciale. La maggior parte della ricerca e dello sviluppo in termini di innovazione e ottimizzazione si è concentrata proprio su questo aspetto. I motori alimentati a gasolio sono generalmente definiti "a combustione spontanea", un'espressione che racchiude la complessità e l'efficienza di questo tipo di propulsione.
L'Evoluzione dell'Iniezione Diesel: Dal Pre-camera al Common Rail
Storicamente, l'iniezione diesel ha attraversato diverse fasi. Inizialmente, i sistemi prevedevano l'iniezione del carburante in una pre-camera di combustione, un ambiente riscaldato artificialmente da candelette con resistenze elettriche. Questo approccio, sebbene funzionale, presentava limitazioni in termini di efficienza e precisione. Un'evoluzione significativa è stata rappresentata dal sistema iniettore-pompa. Questo sistema, ormai in gran parte desueto, pre-caricava la pressione del diesel all'interno di ciascun iniettore prima dell'iniezione.
Tuttavia, è il sistema Common Rail a rappresentare l'innovazione cruciale che ha rivoluzionato i motori diesel moderni. Il termine "Common Rail", che in italiano si traduce in "condotto comune" o "collettore comune", descrive perfettamente la sua architettura. A differenza del sistema iniettore-pompa, il Common Rail è caratterizzato da un unico tubo, il "rail", da cui si diramano tutti gli iniettori. Questo condotto accumula il gasolio ad altissima pressione, proveniente da una pompa ad alta pressione, rendendolo disponibile per l'iniezione al momento opportuno. L'iniezione ad alta pressione, che può raggiungere valori tra 30 e 300 MPa, è il cardine di questo sistema e offre vantaggi sostanziali in termini di potenza, consumi e prestazioni rispetto ai sistemi a pressione inferiore.
Il Funzionamento del Sistema Common Rail

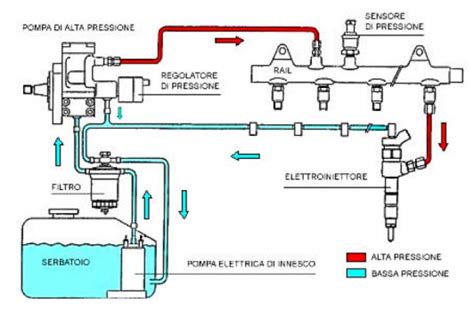

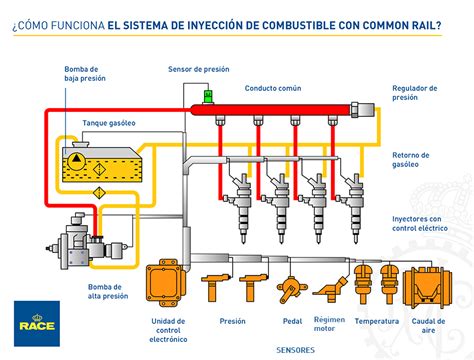

Nel sistema Common Rail, una pompa a bassa pressione, seguita da una pompa ad alta pressione, immette il gasolio nel condotto comune (il rail). Questo rail agisce come un accumulatore idraulico, garantendo una riserva costante di combustibile ad alta pressione pronto per essere erogato. Da questo collettore partono i condotti di alimentazione di ogni iniettore. Gli iniettori, a comando elettronico-digitale, sono dotati di elettrovalvole la cui apertura è gestita da una centralina elettronica (ECU). La centralina, basandosi su una serie di parametri come la concentrazione d'aria nel condotto di aspirazione e i dati provenienti da sensori come la sonda lambda, determina con estrema precisione il tempo di iniezione, ovvero per quanto tempo l'iniettore deve rimanere aperto e, di conseguenza, la quantità di carburante da immettere nei cilindri.
Il carburante in eccesso, riscaldato dal processo, viene solitamente reimmesso nel serbatoio. Nelle prime applicazioni del Common Rail, questo ricircolo di gasolio caldo poteva causare problemi di affidabilità legati all'innalzamento della temperatura nel circuito del carburante, con potenziali rischi di degradazione per i componenti in plastica.
L'Importanza degli Iniettori e le loro Tipologie
L'iniettore è un componente meccanico di fondamentale importanza, il cui compito è immettere il fluido (in questo caso, il gasolio) in modo controllato e nebulizzato. Nel sistema Common Rail, l'iniettore è il punto nevralgico che garantisce l'efficienza complessiva del motore. La sua precisione nella misurazione della pressione di iniezione del carburante permette di regolare le prestazioni del motore in base al livello di combustione necessario. Il concetto chiave è "il carburante giusto, al momento giusto", che è la vera essenza dell'alta efficienza dei motori Diesel con iniettori Common Rail.

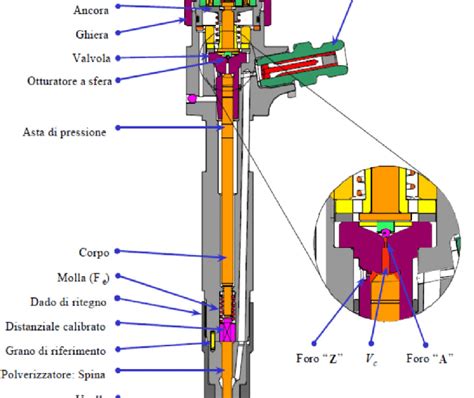

All'interno dell'iniettore, il carburante ad alta pressione occupa due vani, uno sopra e uno sotto l'ago polverizzatore. In condizioni di riposo, una piccola molla e la pressione stessa mantengono l'ago in posizione di chiusura, ostruendo il condotto di alimentazione. Un impulso elettrico inviato dalla centralina, tramite un solenoide o un elemento piezoelettrico, solleva l'ago, aprendo il passaggio del carburante.
Esistono diverse tipologie di iniettori, ognuna con caratteristiche specifiche:
- Iniettori a Solenoide: Questi iniettori utilizzano un solenoide per sollevare l'ago. Sono affidabili e ampiamente diffusi, ma presentano una reattività inferiore rispetto ai sistemi più moderni.
- Iniettori Piezoelettrici: Vantano una reattività notevolmente più elevata rispetto a quelli a solenoide. Impiegano elementi piezoelettrici, che convertono le variazioni di tensione applicata in azioni di espansione e contrazione, traducendosi in uno spostamento rapido e preciso dell'ago. Questa maggiore velocità di reazione consente di ottenere multiple iniezioni per ogni ciclo di lavoro del motore, migliorando ulteriormente la combustione e riducendo emissioni e consumi. I motori più sofisticati, inclusi i Fiat Multijet, possono sfruttare questa tecnologia per effettuare fino a otto iniezioni per ciclo.
Vantaggi del Sistema Common Rail
L'adozione del sistema Common Rail ha portato a miglioramenti significativi nei motori Diesel:
- Maggiore Efficienza e Consumi Ridotti: L'iniezione ad alta pressione e la possibilità di effettuare più iniezioni per ciclo permettono una combustione più completa e controllata, traducendosi in una riduzione dei consumi di carburante (circa il 15%) e un miglioramento dell'efficienza complessiva.
- Prestazioni Migliorate: La maggiore precisione e il controllo sull'iniezione consentono un aumento delle prestazioni del motore (circa il 12%).
- Riduzione delle Emissioni: Una combustione più ordinata riduce la produzione di gas incombusti e particolato, contribuendo a rispettare le normative antinquinamento sempre più stringenti.
- Minore Rumorosità: La combustione più progressiva e controllata riduce i picchi di pressione, attenuando la rumorosità tipica dei motori Diesel.
Manutenzione e Cura degli Iniettori
Come per ogni componente meccanico complesso, anche gli iniettori diesel richiedono attenzione e manutenzione. Riuscire a riconoscere i sintomi che segnalano la necessità di una pulizia è fondamentale per preservare l'efficienza del motore. Un esempio concreto di problematica legata agli iniettori è la perdita di gasolio, che può manifestarsi anche a motore spento con un odore caratteristico. Un utente ha condiviso la sua esperienza con una Peugeot 407 Coupé, dove la perdita proveniva dai "tubicini iniettori recupero gasolio". La sostituzione del pezzo e la manodopera hanno comportato un costo totale di circa 170,00 €, evidenziando come un intervento tempestivo possa risolvere problemi e ripristinare le performance ottimali del veicolo.
Guida Completa alla Revisione degli Iniettori Diesel: Metodi e Vantaggi nel Nostro Centro
Un elemento di importanza cruciale per il corretto funzionamento del sistema Common Rail è il filtro del gasolio. Gli iniettori di ultima generazione sono estremamente sensibili alle impurità e all'acqua presenti nel carburante. Oltre alle potenziali infiltrazioni durante il rifornimento, una causa comune di contaminazione è la condensazione notturna dell'umidità presente nell'aria, che si accumula nel serbatoio a causa delle variazioni di temperatura. Un filtro efficiente e regolarmente sostituito è quindi essenziale per proteggere gli iniettori e garantire la longevità del sistema.
Storia e Sviluppo del Common Rail
La storia del Common Rail affonda le sue radici in ricerche iniziate già negli anni '30 presso il Politecnico di Zurigo, ma la sua applicazione pratica sui motori diesel per autotrazione è avvenuta molto più tardi. Il principio del motore "common rail" ad iniezione diretta fu sviluppato dai ricercatori del politecnico di Zurigo a partire dagli anni trenta ma era inapplicabile sui motori diesel per uso automobilistico. Il fisico barese Mario Ricco è considerato l'inventore del sistema, che fu poi ideato, sviluppato e pre-industrializzato dal Gruppo Fiat (con il contributo di Magneti Marelli, Centro Ricerche Fiat filiale di Bari ed Elasis) e industrializzato da Bosch.
La prima applicazione mondiale su vetture di serie avvenne nel 1997 con la Fiat 156 1.9 e 2.4 JTD. Questo sistema innovativo ha segnato una svolta, permettendo ai motori diesel di diventare altamente competitivi nel mercato della mobilità individuale, precedentemente dominato dalle motorizzazioni a benzina. L'evoluzione successiva, sviluppata da Bosch, ha portato a un notevole progresso, con una progressiva riduzione delle cilindrate e un miglioramento delle prestazioni.
Nonostante la sua diffusione automobilistica risalga alla fine del XX secolo, il principio del Common Rail era già stato impiegato in passato in ambito navale e ferroviario. Il Cooper-Bessemer GN-8, risalente al 1942, è un esempio di motore diesel common rail ad azionamento idraulico.
La pre-industrializzazione del sistema "common rail" iniziò nel 1990 dalla collaborazione tra Magneti Marelli, Centro Ricerche Fiat ed Elasis. Il 27 giugno 2008 fu presentata la seconda versione del common rail: il motore Multijet. La Fiat aveva presentato, nel 1986, la prima vettura con motore a ciclo diesel con iniezione diretta, la Fiat Croma TD i.d.; fece poi seguito, nell'ottobre del 1997, l'Alfa Romeo 156 JTD equipaggiata con un motore a ciclo diesel che lavorava con il sistema d'iniezione del combustibile "common rail".
Il Futuro dell'Iniezione Diesel
Il sistema iniettore-pompa (PD - Pumpe-Düse), precedentemente utilizzato dal gruppo Volkswagen, sta venendo progressivamente sostituito da sistemi Common Rail per adeguarsi alle normative antinquinamento Euro 5. Questa transizione sottolinea la superiorità del Common Rail in termini di flessibilità e capacità di rispettare i requisiti ambientali. La complessità tecnica, i maggiori costi di produzione e sviluppo, e le difficoltà nel rispettare le normative sulle emissioni hanno portato all'abbandono quasi totale della tecnologia iniettore-pompa a favore del Common Rail, che si conferma come la tecnologia dominante per i motori diesel moderni.
In sintesi, il tubo iniettore gasolio, integrato nel sofisticato sistema Common Rail, rappresenta il cuore pulsante dei motori Diesel contemporanei, garantendo efficienza, prestazioni e un impatto ambientale sempre più ridotto. La continua ricerca e innovazione in questo settore promettono ulteriori miglioramenti in futuro.
