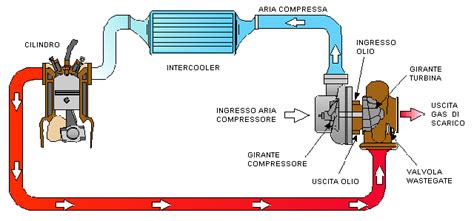

Il turbocompressore, spesso impropriamente chiamato "turbina", è un componente fondamentale per l'efficienza e le prestazioni dei moderni propulsori. Esso si compone di due parti distinte: la turbina, azionata dal flusso dei gas di scarico, e il compressore, che comprime l'aria aspirata e la invia al motore. Per portare rapidamente ad alta velocità di rotazione la girante della turbina, e quindi l'intero rotore del turbo, è necessaria una sufficiente energia dei gas di scarico. È qui che entra in gioco la geometria variabile, una tecnologia che ha rivoluzionato il modo in cui i turbocompressori interagiscono con il motore, specialmente in veicoli come il Toyota RAV4.
La Rivoluzione della Geometria Variabile: Oltre la Fissa
Storicamente, i turbocompressori erano a geometria fissa. Il loro funzionamento si basava su un design statico, dove la sezione di ingresso al gruppo turbina era costante. Questo comportava compromessi significativi: a bassi regimi motore, i gas di scarico non possedevano l'energia sufficiente per accelerare la turbina in modo efficace, portando a un notevole ritardo nella risposta, comunemente noto come "turbo-lag". Al contrario, ad alti regimi, la portata di gas poteva essere eccessiva, richiedendo l'intervento di una valvola wastegate per limitare la pressione di sovralimentazione ed evitare danni al motore.
La geometria variabile (VGT) rappresenta un'evoluzione significativa. Nei turbocompressori VGT, la parte statorica della turbina è dotata di un dispositivo con "palette mobili". Questo meccanismo consente di variare attivamente le sezioni di ingresso al gruppo turbina, permettendo uno sfruttamento molto più efficiente della forza d'impatto dei gas sulle palette della girante.
Come Funziona la Geometria Variabile nel Dettaglio
Il principio di funzionamento della geometria variabile si basa sulla modulazione del flusso dei gas di scarico.
A bassi regimi motore: Le palette dello statore sono praticamente quasi chiuse. Questa configurazione restringe la sezione di ingresso dei gas di scarico, costringendoli ad accelerare notevolmente. Questo flusso accelerato colpisce le palette della girante con maggiore impatto, permettendo al rotore del turbocompressore di raggiungere rapidamente velocità elevate anche con una quantità ridotta di gas di scarico. L'effetto è una riduzione drastica del turbo-lag e una migliore risposta del motore ai regimi inferiori.
All'aumentare del regime motore: Man mano che il regime motore cresce, aumenta anche la portata dei gas combusti in arrivo alla turbina. In questo scenario, il sistema a geometria variabile reagisce aprendo gradualmente le palette. Questo aumenta la sezione di ingresso dei gas di scarico, riducendo la loro velocità ma permettendo un flusso maggiore. In questo modo, la pressione di sovralimentazione viene mantenuta entro i limiti ottimali, evitando sovrapressioni eccessive e garantendo un'erogazione di potenza lineare e controllata anche agli alti regimi.
Questa capacità di adattamento rende i turbocompressori a geometria variabile una soluzione più efficiente e performante rispetto ai loro predecessori a geometria fissa. Essendo un meccanismo più complesso con un numero maggiore di parti mobili, i turbocompressori a geometria variabile sono più costosi di quelli convenzionali, ma i benefici in termini di efficienza e prestazioni sono innegabili.
La Gestione Elettronica e Pneumatica della Geometria Variabile
Nei moderni turbocompressori a geometria variabile, la gestione delle palette non è lasciata al caso ma è finemente controllata da sistemi elettronici e pneumatici. In molti casi, come nel Toyota RAV4, il turbocompressore a geometria variabile non utilizza più la valvola wastegate tradizionale. La regolazione della velocità del rotore e della pressione di sovralimentazione avviene direttamente tramite la variazione dell'inclinazione delle palette.
Il sistema tipicamente comprende:
Attuatore Pneumatico (o "Polmoncino"): Questo componente, spesso una capsula pneumatica, ha il compito di effettuare la regolazione dell'incidenza delle palette della geometria variabile. È collegato alla geometria stessa tramite un'asta di comando. L'attuatore risponde a variazioni di depressione per muovere l'asta e, di conseguenza, le palette.
Elettrovalvola VGT (ad esempio, Pierburg): Questa elettrovalvola, controllata dalla centralina motore (ECU), regola la depressione che raggiunge l'attuatore pneumatico. Collegata alla sorgente di vuoto tramite tubi flessibili, l'elettrovalvola modula la depressione in base a un segnale a onda quadra (PWM - Pulse Width Modulation) inviato dalla ECU. Un segnale PWM con un duty cycle variabile permette di ottenere un vuoto variabile, che a sua volta determina la corsa fisica dell'attuatore e quindi la posizione delle palette.
Sensore di Posizione: Integrato nell'attuatore pneumatico o collegato ad esso, questo sensore (spesso un potenziometro) rileva la posizione meccanica dell'asta o del diaframma dell'attuatore. Fornisce un segnale di tensione (tipicamente in un range da 0 a 5 Volt) alla centralina motore, comunicando la posizione esatta della geometria variabile. La ECU utilizza queste informazioni per regolare con precisione la pressione di sovralimentazione in base alla mappatura programmata.
La centralina motore, a differenza di quanto si potrebbe pensare, non corregge direttamente i giri del motore in relazione a un malfunzionamento del turbo. Invece, per evitare danni, può intervenire in due modi principali:
- Riduzione del Flusso di Carburante: La ECU può diminuire la quantità di carburante iniettato per limitare la potenza erogata e prevenire danni, attivando contemporaneamente la spia motore.
- Limitazione dei Giri Motore: In alternativa, la ECU può semplicemente accendere la spia motore e impedire al motore di salire di giri, limitando ulteriormente le prestazioni.
[Ep.10] Turbo a Geometria Variabile. Come funziona? - La Sovralimentazione Ep. 10
Problemi Comuni e Diagnosi del Turbocompressore a Geometria Variabile
Nonostante la loro sofisticazione, i turbocompressori a geometria variabile sono soggetti a malfunzionamenti. Il guasto più comune è il bloccaggio del sistema ad alette variabili. Questo può accadere a causa di accumuli di fuliggine, depositi carboniosi o corrosione, soprattutto se il veicolo viene utilizzato prevalentemente per tragitti brevi e a bassi regimi, impedendo al sistema di raggiungere le temperature necessarie per la pulizia.
I sintomi di un malfunzionamento della geometria variabile possono includere:
- Perdita di Potenza: Il motore manca di brio, soprattutto ai bassi e medi regimi.
- Aumento dei Consumi: L'inefficienza del turbo porta a un maggiore consumo di carburante.
- Elevato Ritardo di Risposta (Turbo-Lag): La risposta del turbo è significativamente più lenta del normale.
- Accensione della Spia Motore: Spesso accompagnata da codici di errore in centralina relativi alla regolazione della pressione di sovralimentazione (es. P0299 "Regolazione pressione di sovralimentazione: valore inferiore alla soglia" o P0234 "Regolazione pressione di sovralimentazione: regolazione non plausibile").
- Rumori Anomali: In alcuni casi, possono manifestarsi fischi o sibili insoliti provenienti dalla zona del turbo.
È fondamentale notare che la centralina motore registra sempre gli errori, anche se la spia si spegne dopo un riavvio. Questi errori memorizzati sono cruciali per una corretta diagnosi.
Iter Diagnostico per i Problemi di Sovralimentazione
Affrontare un problema di sovralimentazione richiede un approccio sistematico. Per motori come quelli del VAG (VW, Audi, Seat, Skoda) equipaggiati con turbina a geometria variabile azionata a depressione con capsula pneumatica, l'iter diagnostico è il seguente:
- Verifica Componenti Ausiliari: Prima di intervenire sul turbo, è essenziale controllare l'assenza di anomalie in componenti come la valvola EGR, il sensore di pressione di sovralimentazione (MAP), e altre parti che potrebbero influenzare il funzionamento del turbo.
- Controllo Depressione: Utilizzando un manometro, verificare che la depressione generata dalla pompa del vuoto sia corretta (generalmente intorno a -0,9 bar).
- Integrità Tubazioni Depressione: Controllare meticolosamente tutte le tubazioni del circuito della depressione, assicurandosi che non vi siano fessure, rotture o scollegamenti. Questo include anche le tubazioni che alimentano altri sistemi a depressione, come il servofreno.
- Test Elettrovalvola VGT: Verificare sia l'efficienza elettrica-elettronica (alimentazione, resistenza, massa, segnale PWM) che quella meccanica dell'elettrovalvola.
- Efficienza Pneumatica: Con il motore al minimo e accelerando a diversi regimi, misurare con un manometro che la depressione vari correttamente (ad esempio, da 0,7 bar a 0 bar).
- Controllo Meccanismo Geometria Variabile: Verificare il corretto funzionamento della palettatura interna della turbina e le condizioni generali del turbocompressore, cercando tracce di olio nei condotti e giochi assiali dell'alberino del complessivo compressore-turbina.
Cosa Fare in Caso di Guasto all'Attuatore
Se i controlli indicano un guasto all'attuatore della geometria variabile, questo componente può spesso essere sostituito separatamente. Tuttavia, la sua installazione richiede una precisa taratura.
La taratura si effettua utilizzando un multimetro e un manometro:
- Multimetro: Serve a misurare il segnale di posizione del potenziometro integrato nell'attuatore (tipicamente sul pin 2).
- Manometro e Pompa a Depressione: Per quantificare la depressione da inviare all'attuatore.
La procedura prevede di collegare la pompa a depressione all'ingresso dell'attuatore. Applicando una depressione specifica (ad esempio, -0,7 bar) e regolando manualmente l'asta dell'attuatore, si deve ottenere un valore di tensione specifico sul multimetro (ad esempio, circa 0,9 Volt). Questo valore indica che la turbina si trova nella posizione di massima spinta. Una volta raggiunta la corretta corrispondenza tra depressione e segnale di tensione, si serrano le viti del supporto dell'asta, completando la taratura.
La Ricalibrazione e i Pericoli di un Intervento Improprio
La ricalibrazione dei turbocompressori, siano essi di primo impianto o aftermarket, è un'operazione delicata. Nei turbo a geometria fissa, si deve calibrare il precarico dell'attuatore della wastegate. Nei turbo a geometria variabile, la procedura è più complessa:
- Calibrazione Registro Geometria Variabile: Innanzitutto, si valuta il flussaggio (portata d'aria della geometria) e si tara il registro della geometria variabile. Iniettando una pressione specifica (ad esempio, 30 Kpa, identica per ogni codice turbo), si misura la portata in kg/h della geometria e si regola il registro in base ai valori imposti dal costruttore.
- Calibrazione Attuatore Wastegate: Successivamente, si procede alla calibrazione del precarico dell'attuatore della wastegate (se presente, cosa rara nei VGT).
Un'errata calibrazione, sia dell'attuatore che della geometria variabile, può portare a un cattivo funzionamento generale del motore, traducendosi in scarso rendimento, minori prestazioni, maggiori consumi, elevato ritardo di risposta (turbo-lag) e, nei casi peggiori, danni allo stesso turbocompressore.
Le banchi di flussaggio sono strumenti essenziali per la corretta calibrazione dei moderni turbocompressori, sia con attuatore elettronico che pneumatico e sensore di posizione elettrico.
Casi Specifici e Risoluzioni Esemplificative
La complessità della gestione del turbo può portare a situazioni intricate. In un caso discusso, un proprietario di un RAV4 4.3 177 DCT con 140.000 km ha notato una lenta ma inesorabile perdita di potenza. Dopo aver verificato che la geometria variabile non fosse bloccata staccando il tubicino della depressione e attaccandolo a una siringa, e dopo aver sostituito il debimetro, il problema persisteva. Si è scoperto che il vero colpevole era un tubicino di gomma, vicino al refrigeratore EGR e dietro la turbina, che si era sbriciolato a causa dell'eccessivo calore. Questo tubicino, situato dopo l'elettrovalvola Pierburg, causava perdite di depressione solo a motore caldo, quando la valvola era attiva, portando a un malfunzionamento della geometria variabile e a una significativa perdita di prestazioni. La sostituzione di questo piccolo ma critico componente ha risolto magicamente il problema, evitando la costosa sostituzione del turbo. Questo caso sottolinea l'importanza di un controllo meticoloso di tutte le tubazioni e componenti del sistema di depressione, anche quelli apparentemente secondari.
Un altro esempio riguarda un proprietario che, nel tentativo di ridurre il turbo-lag, aveva modificato la valvola di massima della pressione gasolio e aggiunto una centralina aggiuntiva per la gestione del sensore di pressione rail. Queste modifiche, sebbene volte ad aumentare le prestazioni, possono essere pericolose per sistemi come il Denso del RAV4, che non sono sempre robusti all'innalzamento delle pressioni. La ritaratura della valvola di massima, inoltre, non porta a una diminuzione del turbo-lag.
Il Ruolo dello Scarico e della Modifica EGR
Le modifiche alla linea di scarico, come la rimozione del secondo catalizzatore (spesso descritto come una "semplice retina", ma che in realtà su alcuni modelli Diesel come il D4D 115 cv può essere un "tappo" di 30 cm), possono portare a leggere migliorie, ma raramente incidono sull'anticipo della turbina o sulla riduzione del turbo-lag.
Intervenire sulla valvola EGR può avere conseguenze diverse a seconda del modello di RAV4. In alcune serie, la modifica può portare all'accensione della spia motore senza una significativa diminuzione di potenza, mentre in altre potrebbe non avere effetti visibili sulla spia. Tuttavia, interventi sulla linea di scarico, EGR e aumento di potenza possono spesso portare a futuri problemi di gestione della pressione massima del turbo.
Considerazioni Finali sull'Uso e Manutenzione
Per evitare guasti al turbocompressore a geometria variabile, è fondamentale una corretta manutenzione e un utilizzo appropriato del veicolo. Non limitare la guida esclusivamente ai percorsi urbani è cruciale. Uscire di tanto in tanto in strada e far lavorare il motore anche a regimi medi o alti permette al sistema di raggiungere le temperature necessarie per la pulizia delle palette e dei condotti, prevenendo il bloccaggio e prolungando la vita del componente. La cura nella diagnosi e la professionalità nell'intervento sono altrettanto importanti per garantire il corretto funzionamento del cuore pulsante della sovralimentazione.
