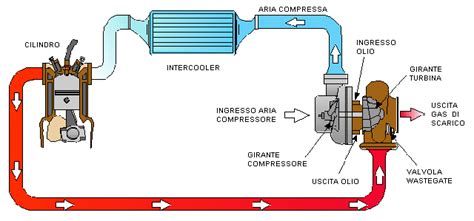

Il turbocompressore rappresenta un componente cruciale nei motori moderni, in particolare nei propulsori diesel come quelli che equipaggiano il Toyota RAV4 di terza generazione. La sua funzione è quella di aumentare la potenza e l'efficienza del motore, convogliando i gas di scarico per azionare una turbina che, a sua volta, comprime l'aria in ingresso al motore. Tuttavia, problematiche relative alla gestione della pressione o al corretto funzionamento dei suoi componenti possono causare significativi cali di prestazione, spesso difficili da diagnosticare.
Comprensione del Funzionamento del Turbocompressore e della Geometria Variabile

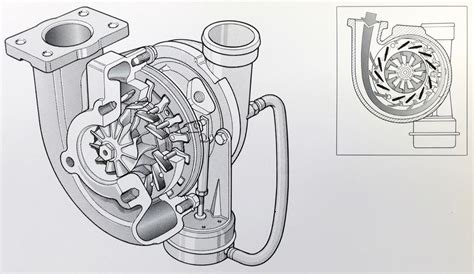

Nel contesto del Toyota RAV4 di terza serie, in particolare il modello 3 porte del 2004 con circa 80.000 km, spesso emergono quesiti sulla gestione del turbo. È fondamentale chiarire che il RAV4 con motore D4D di terza serie, come il modello citato, monta generalmente una turbina a geometria variabile. Questa tipologia di turbocompressore non è dotata di una valvola wastegate nel senso tradizionale del termine. Invece, la regolazione della pressione di sovralimentazione avviene tramite un attuatore pneumatico, o più raramente elettronico, che modifica l'inclinazione delle palette interne della turbina.
L'attuatore, agendo sulla geometria variabile, permette di ottimizzare il flusso dei gas di scarico sulla turbina, garantendo una risposta più pronta ai bassi regimi (riducendo il "turbolag") e limitando la sovrappressione agli alti regimi. Quando si prova ad accelerare e la macchina è come se "affogasse" e non sale più di giri, rimanendo bloccata a circa 3000 giri, per poi riprendere il tiro solo dopo che il regime ritorna a 2000 giri, questo può indicare un'anomalia nella gestione della sovralimentazione.
Diagnosi Visiva dell'Attuatore e del Sistema Turbina
Massimiliano da Roma, proprietario di un RAV4 3 porte del 2004, ha riscontrato un problema significativo: l'auto non riesce a superare i 3000 giri circa a seconda delle marce, neanche da fermo. Da fermo, se si dà una bella accelerata, arriva a 4500, ma la seconda accelerata arriva solo a 2500. Se la si fa girare un po' al minimo e poi si riaccelera, va a 4500, ma alla seconda accelerata non va neanche se si tiene il gas premuto, rimanendo a 2500 giri come se finisse la nafta. Questo comportamento si manifesta su tutte le marce se si cambia sotto i 3000 giri, con la macchina che sembra perfetta.
Una delle prime verifiche effettuate è stata quella sulla geometria variabile. È stato controllato visivamente che quando si accelera, il pistoncino dell'attuatore della "wastegate" (qui intesa come l'attuatore della geometria variabile) si abbassa e, appena l'auto va in stallo, il pistoncino torna su. Inoltre, è stato staccato il tubo con il filtrino e il problema persiste. L'attuatore fa tutta la sua corsa, e smontando la parte relativa alla "wastegate" (senza staccarla dal turbo), si è verificato che scorre senza il minimo sforzo, risultando leggerissima e senza problemi di battuta sui "finestra" (probabilmente riferito ai finecorsa del meccanismo).
Queste osservazioni suggeriscono che il movimento meccanico dell'attuatore potrebbe essere libero, ma non escludono problematiche di controllo pneumatico o elettronico.
Problemi di Alimentazione e Diagnostica Senza Spie Accese
La particolarità del problema riscontrato è l'assenza di spie motore accese. Questo rende la diagnosi più complessa, in quanto la centralina non memorizza errori specifici. Sono state effettuate diverse verifiche e sostituzioni, tra cui il filtro gasolio e le valvole SCV, la pulizia dell'EGR (che era già pulita) e del corpo farfalla, e la pulizia del debimetro, ma senza successo.
Successivamente, un'ulteriore pulizia del filtro della pompa del serbatoio, che era sporchissimo, non ha risolto il problema. Tuttavia, è stata notata una cosa interessante: se a "gas paro" (a motore in moto, ma senza accelerare) si pompa sul filtro del gasolio, l'auto sale di giri. Questo indizio ha portato a ipotizzare che il problema potesse risiedere nella pompa del serbatoio, che non riesce a "succhiare" la quantità di nafta necessaria quando il motore ne richiede di più.
Questa osservazione è cruciale e sposta l'attenzione dalla gestione del turbo a un possibile problema di alimentazione del carburante. Un insufficiente apporto di gasolio impedirebbe al motore di sviluppare la piena potenza, manifestandosi con un'incapacità di superare determinati regimi.
Ecco come funziona un modulo di alimentazione del carburante (animazione 3D)
L'Importanza della Diagnosi Elettronica: Lettore OBD Bluetooth
Per la complessità dei problemi che non attivano spie motore, un lettore OBD Bluetooth può essere uno strumento prezioso. Collegandolo alla centralina tramite la porta OBD e utilizzando un'app per cellulare come Torque, è possibile leggere in tempo reale i parametri del motore. Questo permette di monitorare la pressione del rail, la pressione del turbo, il flusso d'aria del debimetro e altri valori cruciali, fornendo indicazioni precise su cosa stia realmente accadendo.
In assenza di codici di errore specifici, l'analisi dei dati in tempo reale è fondamentale per identificare anomalie nei valori dei sensori o nelle pressioni, che potrebbero essere la causa della limitazione dei giri motore. La lettura in tempo reale può confermare o smentire l'ipotesi di problemi alla pompa del serbatoio, mostrando ad esempio una caduta di pressione del carburante sotto sforzo.
Elettrovalvole e Componenti Elettronici: La Necessità di Codifica
Quando si parla di componenti elettrici o con parti elettroniche, come le elettrovalvole che controllano l'attuatore della geometria variabile o altri sensori, è importante sapere che potrebbe essere necessario un servizio di codifica/scodifica da parte di operatori del settore (elettrauto, tecnici autorizzati). Questo comporta costi aggiuntivi ed è opportuno consultare chi sostituirà il pezzo prima dell'acquisto.
I prodotti usati, prima di essere messi in vendita, vengono attentamente testati sull'auto stessa per verificarne il corretto funzionamento. Tuttavia, non si accettano resi di ricambi elettronici dei veicoli. Questo perché, una volta smontata l'auto, non è più possibile testare il ricambio, oppure quest'ultimo potrebbe subire danneggiamenti drastici da parte dell'installatore in fase di montaggio o post-montaggio. L'azienda si assume la completa responsabilità di sostituire il ricambio solo nel caso in cui si verifichi un difetto di funzionamento accertato.
Interventi di Modifica e i Rischi Associati
Alcuni proprietari cercano soluzioni personalizzate per migliorare le prestazioni, ma è fondamentale comprendere i potenziali rischi. Un esempio è la modifica sulla valvola di massima della pressione gasolio sul flauto del rail, bloccandola per farla intervenire più tardi, e l'aggiunta di una centralina aggiuntiva che regola il sensore di pressione gasolio.
Questo tipo di intervento, sebbene possa aumentare i cavalli, presenta dei rischi significativi. Il sistema Denso montato sul RAV4 non è particolarmente robusto all'innalzamento delle pressioni. Moduli aggiuntivi che falsano la pressione rail possono portare a rotture, e la ritaratura della valvola di massima non contribuisce a diminuire il turbolag, ma aumenta solo la pericolosità.
Un proprietario ha raccontato di aver fatto rigenerare la turbina perché cominciava ad avere problemi e che questa interveniva sui 1700 giri circa, con l'auto che faticava un po' sotto tale regime. Per ulteriore conferma, ha sostituito il debimetro, notando un miglioramento. Nonostante ciò, non essendo ancora convinto e non trovando consigli, si è rivolto a un elettrauto che elabora le centraline. Quest'ultimo ha aggiunto una scheda aggiuntiva al sensore e modificato la valvola di massima del gasolio. Questo intervento, pur aumentando i cavalli, non incrementa l'anticipo della turbina, e il proprietario non era consapevole dei potenziali danni al sistema.
Turbocompressore e Turbolag: Chiarimenti Terminologici
È importante distinguere tra "turbolag" e l'anticipo dell'ingresso del turbo nell'erogazione. Il turbolag è il tempo di risposta che impiega il turbo da quando si rilascia l'acceleratore a quando lo si ripreme, tendenzialmente in un momento in cui il motore è almeno al regime di coppia. Quindi, diminuire il turbolag è un concetto diverso dall'anticipare l'ingresso della turbina.
L'idea che un malfunzionamento della turbina, delle valvole annesse, dei sensori o dell'attuatore possa aumentare il turbolag è diffusa. Si pensa spesso che risolvendo il problema si possa anche far intervenire la turbina prima, guadagnando ai bassi regimi. Tuttavia, gli interventi sulla pressione rail o sulla valvola di massima non agiscono direttamente sul turbolag o sull'anticipo della turbina, ma piuttosto sull'incremento di potenza con i relativi rischi.
Modifiche all'EGR e la Spia Motore
Un'altra modifica frequentemente discussa è quella all'EGR (Exhaust Gas Recirculation). Molti meccanici sconsigliano questa modifica sul RAV4 di terza serie per il timore che si accenda la spia motore. In effetti, sui modelli con fendinebbia rotondi, la spia tende ad accendersi, mentre su quelli con fendinebbia quadrati solitamente no. Nonostante la spia accesa, non si registra una diminuzione di potenza, ma semplicemente la presenza di un'indicazione luminosa sul cruscotto.
È importante considerare che se si iniziano a intervenire sulla linea di scarico, sull'EGR o si cerca un aumento di potenza, i problemi di gestione del turbo a livello di pressione massima saranno probabilmente il passo successivo. La gestione integrata dei sistemi motore è complessa, e modifiche non bilanciate possono creare nuovi problemi.
Lo Scarico Sportivo e il Catalizzatore

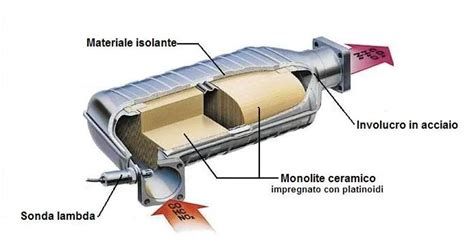

Il dibattito si estende anche agli scarichi sportivi e ai catalizzatori. Alcuni proprietari considerano la sostituzione dello scarico completo, inclusi i catalizzatori, per un diesel. Un utente ha raccontato di aver "svuotato" il secondo catalizzatore, definendolo una "semplice retina", ma ha poi ammesso di non aver notato grandi miglioramenti sull'anticipo della turbina, ipotizzando che forse era intasato.
Tuttavia, è stato sottolineato che il secondo catalizzatore del D4D da 115 CV non è una semplice retina, ma un "tappo" di 30 cm. Questo suggerisce che la rimozione o modifica di tale componente non è un'operazione banale e potrebbe avere implicazioni sul funzionamento del motore e sull'ambiente. La ricerca di uno scarico sportivo adatto al RAV4 diesel, completo dal collettore, è un'opzione che richiede un'attenta valutazione e, spesso, realizzazioni su misura, in quanto meno comuni rispetto ai motori benzina.
Considerazioni Finali sulla Diagnosi e Manutenzione
In sintesi, il problema di limitazione dei giri motore nel RAV4 di terza serie, in assenza di spie, può essere multifattoriale. Le prime indagini dovrebbero concentrarsi su:
- Sistema di Alimentazione Carburante: L'indicazione che pompare sul filtro del gasolio faccia salire i giri è un segnale forte di un problema alla pompa del serbatoio o a un intasamento nel circuito di bassa pressione. La pulizia del filtro della pompa del serbatoio era un passo nella giusta direzione, ma se il problema persiste, la pompa stessa potrebbe essere difettosa o non riuscire a garantire il flusso richiesto.
- Diagnostica Elettronica: L'uso di un lettore OBD Bluetooth per monitorare i parametri in tempo reale è indispensabile per identificare anomalie che non attivano codici di errore. Monitorare la pressione del carburante, la pressione del turbo e altri sensori può fornire la chiave per la diagnosi.
- Gestione del Turbocompressore: Sebbene l'attuatore della geometria variabile sembri muoversi liberamente, problemi al sistema di controllo pneumatico (tubazioni, elettrovalvola) o elettronico che lo gestisce potrebbero causare un'errata sovralimentazione.
Evitare modifiche "fai da te" o non professionali ai sistemi di iniezione o turbo è fondamentale per preservare l'affidabilità e la longevità del motore, soprattutto considerando la sensibilità dei sistemi moderni. Rivolgersi a specialisti con esperienza specifica sul modello RAV4 può prevenire danni e garantire soluzioni efficaci e sicure.
