Valvole Termostatiche per Impianti Monotubo: Caratteristiche e Funzionamento Secondo BRZ Borgomanero

Un sistema di riscaldamento a monotubo, pur essendo una soluzione consolidata e diffusa, presenta sfide uniche nella sua gestione e nel mantenimento di un comfort termico ottimale in ogni ambiente. Alla base del controllo della temperatura in questi impianti, e in generale in quelli dotati di valvole termostatiche, vi è una tecnologia che, sebbene possa apparire complessa, è fondata su principi fisici chiari. Comprendere il funzionamento delle valvole termostatiche, in particolare quelle che equipaggiano sistemi monotubo come quelli prodotti da BRZ Borgomanero, è essenziale per garantirne l'efficienza e risolvere problematiche comuni, come ad esempio un radiatore che "scalda poco e male".

Principi Fondamentali degli Impianti Monotubo

Nei sistemi di riscaldamento a monotubo, l'acqua calda proveniente dalla caldaia viene distribuita ai radiatori attraverso un unico tubo. Questo tubo funge sia da mandata che da ritorno, ma in modo sequenziale. L'acqua percorre il circuito, cedendo calore a ogni radiatore incontrato lungo il tragitto. Di conseguenza, l'acqua che raggiunge gli ultimi radiatori dell'impianto è generalmente meno calda rispetto a quella che alimenta i primi. Questo fenomeno intrinseco del monotubo rende il bilanciamento idraulico dell'impianto una fase cruciale per assicurare che ogni corpo scaldante eroghi la quantità di calore desiderata. Un impianto monotubo radiatore, costituito, ad esempio, da 10 caloriferi posti su due piani, richiede un'attenta regolazione per compensare queste differenze di temperatura dell'acqua.

Il Ruolo delle Valvole Termostatiche

Le valvole termostatiche sono dispositivi installati sui radiatori che hanno lo scopo di regolare automaticamente la temperatura di un ambiente. Non sono semplicemente un rubinetto che si apre o si chiude manualmente, ma un sistema intelligente in grado di autoregolarsi. Il loro funzionamento si basa sulla rilevazione della temperatura dell'aria circostante.

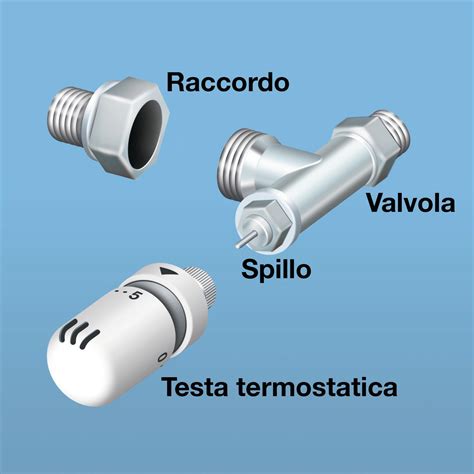

Una valvola termostatica è composta principalmente da due parti:

1. La Testa Termostatica (o Comando Manuale/Manopola Termostatica): Questa è la parte visibile e manipolabile dall'utente, spesso una manopola graduata.
2. Il Corpo Valvola (con Detentore): Questa è la parte fissata al radiatore, che contiene il meccanismo interno e la sede della valvola.

Nel caso di impianti monotubo, la valvola termostatica gioca un ruolo fondamentale non solo nel controllo della temperatura ambiente, ma anche nel contribuire al bilanciamento idraulico, sebbene questo compito sia primariamente demandato al detentore.

Funzionamento della Testa Termostatica

La testa termostatica è il "cervello" della valvola. Al suo interno si trova un elemento sensibile alla temperatura, solitamente un sensore a dilatazione di liquido o cera. Questo elemento è collegato a uno stelo che, a sua volta, agisce su un otturatore interno alla valvola.

Il suo meccanismo di funzionamento è il seguente:

• Rilevamento della Temperatura: Il liquido o la cera all'interno del sensore si espande quando la temperatura ambiente aumenta e si contrae quando la temperatura diminuisce.
• Attuazione: L'espansione o la contrazione del sensore provoca lo spostamento dello stelo. Se la stanza raggiunge la temperatura impostata sulla manopola, il sensore si espande, spingendo lo stelo. Questo stelo, agendo su un meccanismo interno, chiude la valvola, interrompendo o limitando il flusso di acqua calda nel radiatore.
• Regolazione: L'utente imposta la temperatura desiderata ruotando la manopola. I numeri o i simboli sulla manopola corrispondono a diverse temperature ambientali. Ad esempio, un'impostazione "3" potrebbe corrispondere a circa 20°C. Quando la temperatura ambiente supera quella impostata, la valvola si chiude. Quando la temperatura scende al di sotto, il sensore si contrae, lo stelo si ritrae e la valvola si apre nuovamente, permettendo all'acqua calda di circolare nel radiatore e riscaldare l'ambiente.

Il Ruolo del Detentore

Il detentore è la parte della valvola situata sul lato di ritorno del radiatore (o, in alcuni sistemi monotubo, integrato nel corpo valvola stesso o regolabile separatamente). Il suo compito principale, soprattutto negli impianti monotubo, è quello di permettere il bilanciamento idraulico del sistema.

È qui che entra in gioco la gestione del flusso d'acqua. La domanda su "come e dove agisca la chiusura del ritorno" si riferisce proprio alla funzione del detentore.

• Apertura e Chiusura del Ritorno: Il detentore è essenzialmente una valvola regolabile manualmente. Ruotando la sua manopola (spesso un piccolo cilindro zigrinato o una vite), si regola l'ostruzione del passaggio dell'acqua in uscita dal radiatore.
• Bilanciamento: In un impianto monotubo, l'acqua "preferisce" seguire il percorso di minor resistenza. Se il detentore di un radiatore è aperto al massimo, l'acqua potrebbe avere una via di fuga troppo facile attraverso il circuito principale, senza cedere sufficiente calore al radiatore stesso. Questo è il concetto che l'utente ha correttamente intuito: "se il liquido sceglie sempre il percorso con meno resistenza, perché dovrebbe entrare nel radiatore invece che deviare subito verso l'uscita?". L'acqua deve entrare nel radiatore per cedere calore, ma una volta entrata, il detentore regola la sua "voglia" di uscire.
• Regolazione per il Radiatore Difettoso: Per far sì che l'acqua calda "stazioni maggiormente" in un radiatore che scalda poco, è necessario regolare il detentore. Contrariamente all'intuizione iniziale di tenerlo aperto al massimo, spesso è necessario chiudere leggermente il detentore. Questo aumenta la resistenza al passaggio dell'acqua in uscita da quel radiatore. Di conseguenza, la pressione del sistema spingerà una maggiore quantità d'acqua all'interno del radiatore stesso, permettendogli di scambiare più calore. "Se chiudo troppo il detentore diminuisco la velocità di circolazione nei radiatori a valle con la conseguenza che poi mi scaldano meno quelli, e indirettamente anche questo." Questa è una considerazione valida: una chiusura eccessiva del detentore su un radiatore può penalizzare quelli a valle, riducendo la portata generale. Pertanto, la regolazione del detentore è un'operazione di fino, da effettuare con cognizione, cercando il giusto equilibrio.

Valvole BRZ Borgomanero e Sistemi Monotubo

BRZ Borgomanero è un produttore noto per componenti idraulici per impianti di riscaldamento, inclusi accessori per sistemi monotubo. Sebbene le valvole termostatiche possano variare esteticamente tra diversi produttori (come le Giacomini menzionate dall'utente, che sono un altro marchio importante), i principi di funzionamento rimangono sostanzialmente gli stessi. Le valvole BRZ Borgomanero per impianti monotubo sono progettate per integrarsi in questi sistemi, offrendo controllo termostatico e la possibilità di bilanciamento.

Le differenze estetiche tra valvole "di ora" e "vecchie" sono spesso legate all'evoluzione del design, ai materiali utilizzati (ad esempio, plastiche più moderne per le teste termostatiche) e all'ottimizzazione dei meccanismi interni per migliorare la reattività e l'efficienza. Anche osservando gli esplosi di valvole nuove, è fondamentale concentrarsi sui principi di funzionamento: il sensore termostatico che muove uno stelo, il quale regola un otturatore che controlla il passaggio dell'acqua, e il detentore che, tramite una vite o un registro, modifica la resistenza al flusso di ritorno.

La Sfida del Bilanciamento Idraulico

Il problema del radiatore che scalda poco e male, più caldo sopra e meno sotto, è un classico sintomo di squilibrio idraulico o, in alcuni casi, di aria intrappolata nell'impianto. La frase "la ditta che fece l'impianto non è che si preoccupò più di tanto del bilanciamento dei vari radiatori… mise tutti i detentori aperti al massimo e se ne andò" descrive una situazione purtroppo comune in passato, dove l'attenzione al bilanciamento non era prioritaria come oggi.

Il bilanciamento consiste nell'assicurare che la giusta quantità di acqua calda raggiunga ciascun radiatore, indipendentemente dalla sua posizione nell'impianto o dalle sue dimensioni. Per fare ciò, si agisce principalmente sui detentori:

• Radiatori Vicini alla Caldaia: Richiedono una maggiore restrizione al ritorno (chiusura parziale del detentore) per impedire che ricevano troppa acqua e penalizzino quelli più lontani.
• Radiatori Lontani dalla Caldaia (o più grandi): Potrebbero necessitare di una minore restrizione (apertura maggiore del detentore) per garantire un flusso sufficiente, ma sempre entro i limiti per non alterare il flusso agli altri corpi scaldanti.

Nel caso specifico, un radiatore più grande potrebbe richiedere un flusso d'acqua maggiore per scaldare uniformemente. Se scalda meno, potrebbe significare che l'acqua "preferisce" passare attraverso altri radiatori o che il detentore è regolato in modo da limitare eccessivamente il suo riempimento o la sua circolazione interna.

Il ragionamento dell'utente sul "bypass" e il principio di minor resistenza è corretto. L'acqua, come un fluido, cercherà sempre la via più facile. La testa termostatica regola l'afflusso generale basandosi sulla temperatura ambiente, ma il detentore sul ritorno controlla quanto "difficile" sia per l'acqua uscire da quel circuito specifico. Regolare il detentore significa manipolare questa difficoltà.

• Manopola di apertura (Testa Termostatica): Imposta la temperatura desiderata. Quando questa viene raggiunta, la testa chiude la valvola.
• Chiusura del ritorno (Detentore): Regola la resistenza al flusso d'acqua in uscita dal radiatore. Una chiusura parziale (aumento della resistenza) spinge più acqua nel radiatore e ne rallenta l'uscita, favorendo lo scambio termico.

Per risolvere il problema del radiatore che scalda poco e male:

1. Verificare la Presenza di Aria: Spurgare il radiatore per assicurarsi che non vi sia aria intrappolata. L'aria impedisce la corretta circolazione dell'acqua.
2. Regolare il Detentore: Con la testa termostatica impostata al massimo (per garantire l'apertura massima della valvola), si prova a chiudere gradualmente il detentore di quel radiatore, osservando se il riscaldamento migliora. Se questo peggiora il riscaldamento degli altri radiatori a valle, significa che la chiusura è stata eccessiva. La regolazione ottimale si ottiene quando il radiatore in questione raggiunge una temperatura omogenea e adeguata, senza compromettere eccessivamente il funzionamento degli altri.

Comprendere questi meccanismi permette di intervenire in modo mirato. Le valvole termostatiche, sia che si tratti di modelli BRZ Borgomanero o di altri produttori, sono strumenti fondamentali per l'efficienza energetica e il comfort domestico, ma richiedono una corretta installazione e, soprattutto, una corretta regolazione, specialmente negli impianti monotubo dove il bilanciamento idraulico è un elemento chiave per il funzionamento ottimale di ogni singolo radiatore.
