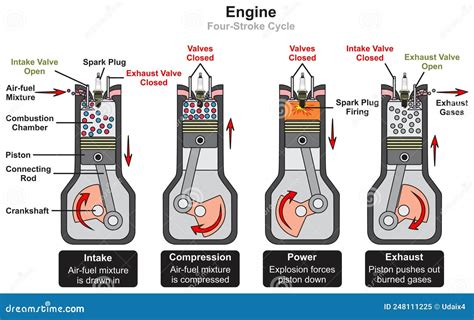

Il motore a combustione interna, sebbene basato su un ciclo operativo teorico di quattro tempi (aspirazione, compressione, combustione ed espansione, scarico), richiede una flessibilità notevole nell'apertura e chiusura delle valvole per operare con massima efficienza. Questa esigenza di ottimizzazione, cruciale a diversi regimi e carichi del motore, è soddisfatta dal sistema di fasatura variabile della valvola (VVT), e in particolare, dal solenoide VVT, un componente fondamentale presente anche sulla Nissan Altima.
La Necessità della Fasatura Variabile delle Valvole
Per comprendere l'importanza del VVT, è essenziale considerare come i tempi di apertura e chiusura delle valvole debbano discostarsi dal ciclo teorico per massimizzare il processo di riempimento e svuotamento dei cilindri dai gas. Questo processo è influenzato principalmente da due fattori: il ritardo e l'inerzia.
Il ritardo si riferisce al fatto che le valvole non si aprono istantaneamente; possono essere necessari 20-30° di rotazione dell'albero motore prima che siano completamente aperte. Se, durante la fase di aspirazione, il pistone inizia la sua discesa e la valvola di aspirazione non è ancora completamente aperta a causa di questo ritardo, si crea un vuoto all'interno del cilindro, riducendo l'efficienza di riempimento.
L'inerzia, d'altra parte, si manifesta nel "ritardo" dei gas a iniziare a muoversi una volta che una valvola si apre. Ad esempio, la valvola di aspirazione si chiude un po' dopo che il pistone ha superato il punto morto inferiore (PMI). In alcune fasi operative, si verifica una sovrapposizione in cui le valvole di aspirazione e di scarico sono aperte contemporaneamente per un breve istante. Poiché la velocità dei motori automobilistici non è costante, il diagramma delle fasi dovrebbe idealmente variare di conseguenza. Ciò significa che gli angoli di chiusura e di apertura della valvola dovrebbero adattarsi per massimizzare i processi di svuotamento e riempimento del cilindro in base alla velocità del motore. Il sistema VVT interviene proprio qui, regolando la fasatura delle valvole tramite uno sfasatore posizionato all'estremità dell'albero a camme.
L'Evoluzione del Sistema VVT
Il sistema VVT ha fatto la sua comparsa sui veicoli asiatici ed europei tra la fine degli anni '80 e l'inizio degli anni '90. A metà degli anni 2000, la sua diffusione è cresciuta esponenzialmente, diventando uno standard per tutte le principali case costruttrici. Oggi, questo sistema è comunemente installato sui motori a benzina, sebbene sia possibile trovarlo anche in alcuni motori diesel. Generalmente, il sistema VVT è progettato per operare sull'albero a camme di aspirazione, ma in alcuni veicoli può essere associato anche all'albero a camme di scarico. Motori ad alte prestazioni, inoltre, possono avvalersi di sistemi più complessi in grado di variare anche il sollevamento delle camme.
Il Cuore del Sistema: Il Solenoide VVT
Il solenoide VVT della Nissan Altima, e in generale in molti motori, funge da valvola "intelligente" che controlla il flusso dell'olio motore verso gli alberi a camme. Regolando la pressione dell'olio, questo componente modifica la fasatura, ovvero il momento in cui le valvole del motore si aprono e si chiudono. Questo processo di fasatura variabile permette al motore di ottimizzare le prestazioni, privilegiando la potenza o l'efficienza del carburante a seconda delle condizioni di guida. Un solenoide VVT funzionante correttamente è essenziale per garantire un funzionamento fluido, efficiente e con la potenza attesa dal motore.
Il variatore di fase, collegato al solenoide, adatta l'angolo di apertura delle valvole. Questo componente è riempito attivamente di olio, che fluisce in una direzione o nell'altra delle pale del rotore interno. È precisamente questo flusso di olio, controllato dalla valvola solenoide, a determinare la regolazione della fasatura.
Sintomi di un solenoide VVT difettoso: 7 segnali di guasto comuni
Come Funziona il Solenoide VVT in Diverse Condizioni Operative
Il funzionamento del solenoide VVT è strettamente legato ai parametri operativi del motore, come il regime e il carico, e viene gestito dalla centralina elettronica del motore (ECM).
A regime minimo: Quando il motore è al minimo, la valvola solenoide sposta il suo stantuffo interno, permettendo all'olio di fluire e riempire un lato delle gallerie del variatore di fase, mentre dall'altro lato l'olio ritorna al pozzetto. Questo ritarda l'apertura della valvola di aspirazione, impedendo ai gas combusti di entrare nel collettore di aspirazione a regime minimo, ottimizzando così la combustione e riducendo le emissioni.
A regimi elevati: A regimi più alti, il solenoide si sposta nella posizione opposta, invertendo il flusso dell'olio. Questo fa sì che l'albero a camme si sposti nella sua massima posizione di "anticipo". Poiché a regimi elevati il cilindro impiega molto meno tempo a riempirsi, anticipare l'apertura della valvola garantisce che i gas di aspirazione inizino a entrare nel cilindro ancora prima che il pistone abbia raggiunto il punto morto superiore (PMS). L'anticipo dell'apertura implica ovviamente anche un anticipo della chiusura.
Gestione della centralina e posizioni intermedie: Gli alberi a camme sono dotati di sensori Hall, che comunicano alla centralina la loro posizione esatta rispetto all'albero motore. In questo modo, la centralina può determinare la posizione della valvola solenoide richiesta in ogni momento. La centralina calcola questa posizione confrontando segnali di input (come regime del motore, posizione dell'acceleratore, ecc.) con la mappatura memorizzata. Quando si raggiunge l'anticipo desiderato, il solenoide si posiziona in attesa.
In condizioni di regime intermedio o in altre situazioni specifiche, la centralina può determinare una posizione di "anticipo intermedio" dell'albero a camme per un funzionamento ottimale del motore. Queste posizioni intermedie contribuiscono a ridurre i livelli di ossidi di azoto (NOx), avendo un effetto sul motore simile a quello dei sistemi di ricircolo dei gas di scarico (EGR). I sistemi EGR, spesso installati sui motori diesel, permettono il ritorno di una quantità di gas di scarico nel collettore di aspirazione, riducendo la temperatura di combustione e la formazione di NOx.
Problemi Comuni e Segni di Guasto del Solenoide VVT
Quando un solenoide VVT inizia a guastarsi, l'auto presenterà segnali d'avvertimento chiari. Poiché il funzionamento del solenoide è direttamente collegato alla pressione dell'olio, la causa più comune di guasto è l'olio motore vecchio o sporco che intasa i suoi piccoli passaggi. Ignorare questi sintomi può portare a un peggioramento delle prestazioni del motore e potenzialmente a danni ad altri componenti.
I guasti idraulici più frequenti sono legati a una pressione dell'olio bassa o assente, spesso dovuta a una cattiva manutenzione dell'olio che trasporta detriti e morchia. Quando queste impurità si depositano nel prefiltro del canale di mandata dell'olio della valvola solenoide, il flusso dell'olio viene ristretto. Di conseguenza, il sistema funziona lentamente o non funziona affatto.
Le valvole solenoidi possono anche essere soggette a guasti elettrici. La bobina interna può rompersi, impedendo il funzionamento della valvola stessa. La centralina del motore utilizza i sensori di posizione dell'albero a camme e dell'albero motore per valutare il funzionamento del sistema.
I segnali più comuni di un solenoide VVT difettoso sulla Nissan Altima includono:

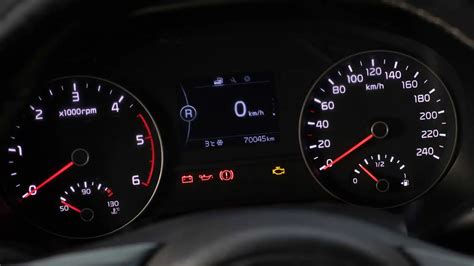

- Accensione della Spia "Check Engine": Questo è spesso il primo segnale. La centralina dell'auto rileva che la fasatura dell'albero a camme è errata e attiva un codice di errore (DTC). I codici OBD-II più comuni sono P0011 (Camshaft Position 'A' - Timing Over-Advanced or System Performance Bank 1). Si potrebbero anche riscontrare P0014 (per l'albero a camme di scarico) o, sui modelli V6, P0021 e P0024 per il secondo banco di cilindri.
- Minimo irregolare: La vostra Altima potrebbe vibrare o tremare in modo evidente quando è ferma al semaforo o in posizione di parcheggio.
- Peggioramento delle prestazioni e del consumo di carburante: Il motore potrebbe non erogare la potenza attesa e il consumo di carburante potrebbe aumentare.
- Rumori anomali dal motore: In alcuni casi, si possono udire ticchettii o altri rumori insoliti provenienti dall'area del motore.
Richiami Rilevanti per la Nissan Altima
È interessante notare che per le Altima del 2008 e del 2009, Nissan ha emesso campagne di richiamo volontarie (PC131 e una per i modelli 2009) per riprogrammare la Centralina di Controllo Motore (ECM). L'ECM è stata trovata eccessivamente sensibile, interpretando a volte normali rumori del motore come battito in testa (engine knock), il che poteva influire sulle prestazioni e sull'economia del carburante. Sebbene non fosse un richiamo diretto sul solenoide VVT stesso, questo problema dell'ECM è correlato ai sistemi di fasatura e prestazioni del motore, sottolineando l'interconnessione dei vari componenti.
Sostituzione del Solenoide VVT sulla Nissan Altima
Quando si rende necessaria la sostituzione del solenoide VVT sulla vostra Altima, si può scegliere tra ricambi OEM (Original Equipment Manufacturer) e una vasta gamma di parti aftermarket.
- Fornitore OEM (Livello Superiore): Hitachi è il produttore di apparecchiature originali (OEM) per i solenoidi VVT di Nissan. Scegliere un ricambio aftermarket a marchio Hitachi è come ottenere il pezzo originale del concessionario senza il prezzo associato.
- Aftermarket Premium (Livello Intermedio): Marchi come Dorman, Standard Ignition (SMP) e Beck Arnley sono ben considerati nel mercato aftermarket. Dorman è noto per a volte riprogettare i pezzi per risolvere i punti deboli comuni del design originale.
- Aftermarket Economico (Livello Value): Marchi come URO Parts, Spectra e altre etichette private offrono le opzioni più economiche. Sebbene possano svolgere il loro lavoro, la qualità può essere inconsistente.
Per un componente motore critico come un solenoide VVT, è spesso consigliabile spendere un po' di più per un pezzo di un marchio di fascia superiore per garantire affidabilità ed evitare di dover ripetere il lavoro.
Dato che l'olio contaminato è la causa principale del guasto del solenoide VVT, è sempre consigliabile eseguire un cambio dell'olio e del filtro quando si sostituisce il solenoide.
Il costo per sostituire un solenoide VVT può variare in base a chi esegue il lavoro e alla posizione geografica, oltre alla scelta del ricambio.
Sulla Nissan Altima, i solenoidi VVT sono generalmente ben accessibili e il lavoro di sostituzione è considerato fattibile per la maggior parte dei meccanici fai-da-te. I solenoidi sono solitamente posizionati nella parte superiore o laterale del motore. Il processo comporta lo scollegamento del connettore elettrico, la rimozione di un singolo bullone da 10 mm e l'estrazione attenta del vecchio solenoide.
Il motore 2.5L a 4 cilindri delle Altima dal 2008 al 2012 è equipaggiato con due solenoidi VVT di aspirazione e un solenoide VVT di scarico. Anche il motore 3.5L V6 presenta solenoidi multipli.
Alcuni tentano di pulire un solenoide intasato con successo, ma questa è spesso una soluzione temporanea. La sostituzione è generalmente il metodo più affidabile per risolvere il problema in modo definitivo.
Le informazioni contenute in questo articolo sono fornite a scopo di riferimento generale e didattico. Le specifiche del veicolo, le procedure e la compatibilità dei ricambi possono variare in base alla data di produzione, al livello di allestimento e alla regione. È sempre consigliabile consultare il manuale di servizio della propria vettura e verificare i numeri dei ricambi prima di procedere all'acquisto o all'esecuzione di riparazioni.
