Un motore auto moderno è un concentrato di ingegneria e soluzioni complesse, che lavorano insieme per un unico obiettivo. Volendo ridurre il campo di discussioni ai soli motori turbocompressi, molto importante è la funzione che svolge la valvola wastegate. Questa valvola è un componente cruciale nei sistemi di sovralimentazione delle automobili, specialmente nei motori turbocompressi, e il suo funzionamento influisce direttamente sulle prestazioni del veicolo.
Che cos'è la Valvola Wastegate?

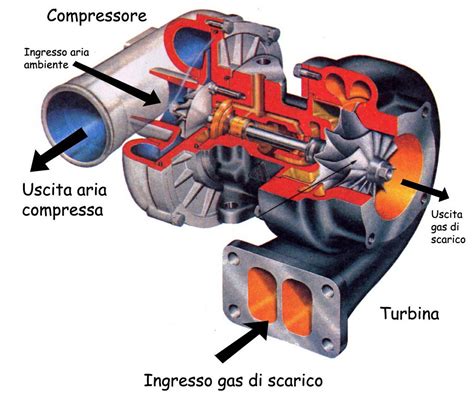

La wastegate, il cui nome deriva dall'inglese "waste" (rifiuti) e "gate" (cancello), è, nella pratica, una valvola di sfogo del gas di scarico. Il suo scopo principale è regolare la pressione all’interno del turbocompressore. Questa valvola limita la quantità di gas che arriva alla turbina, evitando che il turbocompressore raggiunga pressioni troppo elevate e danneggi il motore. In sostanza, la valvola wastegate opera per far sì che la velocità di rotazione della turbina non superi i limiti definiti in fase di progettazione del mezzo.

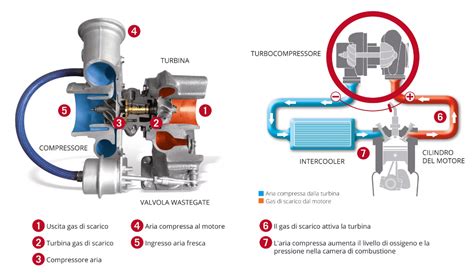

Quando i gas che fuoriescono dal turbocompressore vengono deviati dalla valvola wastegate verso la marmitta, e quindi verso l’esterno, il turbo diminuisce il suo regime di rotazione e si riduce la sovralimentazione. Senza questa valvola, nel momento dell’accelerazione, l’aumento di velocità causerebbe un eccessivo innalzamento della pressione, che potrebbe portare il motore al collasso.
Tipologie di Wastegate
Esistono due principali tipologie di valvole Wastegate:
- Wastegate interna: È integrata nel corpo del turbocompressore. È una soluzione più economica e compatta, spesso presente nei veicoli di produzione in larga scala. Risulta di facile installazione, ma ha una minore efficienza in termini di “sfogo” dei gas di scarico e quindi di prestazioni rispetto alle controparti esterne.
- Wastegate esterna: Si tratta di una valvola separata dal turbocompressore e collegata tramite condotti dedicati. Offre solitamente una maggiore efficienza nel controllo della pressione e una migliore dissipazione del calore, essendo spesso utilizzata in applicazioni ad alte prestazioni o su auto sportive e da corsa, dove sono molto diffuse le tipologie a fungo.
Funzionamento della Wastegate
La Wastegate è attivata da una molla e da un attuatore pneumatico o elettronico. Quando la pressione dell'aria raggiunge un certo livello, supera la forza della molla nell'attuatore della Wastegate, causando l'apertura della valvola. In caso di sovrappressione, la Wastegate devia una parte dei gas di scarico lontano dalla turbina, stabilizzando così la pressione e mantenendo il sistema turbo sotto controllo. La pressione a cui la wastegate si attiverà è determinata dalle molle.
Regolazione della valvola Waste Gate
Nelle auto moderne, la valvola wastegate è gestita dalla centralina elettronica del veicolo. Proprio per questo motivo, può essere anche modificata e gestita in apertura/chiusura a seconda delle esigenze, o per ottimizzare le prestazioni.
Cause Comuni di Malfunzionamento della Wastegate
Le problematiche più comuni riguardanti la valvola wastegate derivano principalmente da usura, accumulo di detriti o guasti ai componenti di controllo. Dato che la valvola opera a contatto con i gas di scarico, è possibile che i residui o lo sporco ne possano compromettere il funzionamento.
Bloccaggio della Valvola
Il blocco della wastegate è uno dei problemi più comuni e può avvenire sia in posizione aperta che chiusa.
- Bloccata chiusa: Quando la wastegate si blocca in posizione chiusa, la pressione del turbo aumenta senza controllo, un fenomeno noto come overboost. Questo può portare il motore a lavorare sotto sforzo eccessivo, con conseguente danno potenziale.
- Bloccata aperta: Se la wastegate è bloccata in posizione aperta, la pressione del turbo non raggiunge il livello desiderato, causando una significativa riduzione della potenza del motore e una mancanza di spinta (il turbo non "entra").
La causa più frequente del bloccaggio è l'accumulo di carbonio e detriti sui componenti interni, specialmente in motori che bruciano olio o hanno un sistema di scarico sporco. L'usura della valvola o dell'attuatore, dovuta alle alte temperature e alla pressione continua, può anche contribuire a questo problema. È dunque necessario che i sistemi di iniezione vengano puliti in modo regolare con prodotti specifici per prevenire l'accumulo di sporco.
Usura della Molla nell'Attuatore
Un attuatore con una molla debole o danneggiata causerà un'apertura prematura o tardiva della Wastegate, con conseguente sovra- o sotto-pressione. Le cause principali sono lo stress continuo dovuto alle variazioni di temperatura e pressione e/o l'uso di molle di bassa qualità. La molla è un componente critico che determina la soglia di attivazione della valvola; se si indebolisce, la wastegate potrebbe aprirsi prima del previsto, riducendo la pressione del turbo, o rimanere chiusa più a lungo, causando sovrapressione.
Malfunzionamento dell'Attuatore
Se il guasto è dovuto all'attuatore, elettronico o pneumatico che sia, la Wastegate può aprirsi o chiudersi in modo irregolare, causando variazioni di pressione non volute.
- Attuatori elettronici: Malfunzionamenti elettrici, spesso legati a cablaggi difettosi, connettori ossidati o sensori guasti, possono impedire all'attuatore di ricevere i segnali corretti dalla centralina. Un guasto del sensore di pressione nelle Wastegate elettroniche, ad esempio, può causare malfunzionamenti casuali o una regolazione imprecisa della pressione turbo, spesso con l'accensione di spie di errore sul cruscotto.
- Attuatori pneumatici: La perdita di pressione nei tubi o nelle connessioni pneumatiche può compromettere il funzionamento dell'attuatore, impedendogli di muovere la valvola con la forza necessaria. Per ovviare a questo problema, è fondamentale controllare i collegamenti e i tubi pneumatici e, se necessario, sostituire cavi o sensori difettosi.
Dimensioni Inadeguate della Wastegate
In caso di problemi di sovrappressione, con la pressione del turbo che continua a crescere oltre il limite impostato (soprattutto a regimi di giri elevati), il difetto potrebbe essere legato a una dimensione della Wastegate inadeguata. Una valvola troppo piccola potrebbe non essere in grado di sfogare tutto il gas di scarico necessario, causando accumulo di pressione. Oltre alle dimensioni fisiche della valvola, la sovrappressione può essere causata anche da una configurazione dello scarico o da modifiche che aumentano il flusso di gas oltre la capacità di gestione della Wastegate.
Quando invece si verificano picchi improvvisi di pressione turbo oltre il livello impostato, i problemi possono essere dovuti alla lentezza dell'attuatore nel rispondere ai cambi di pressione (specialmente nel caso di quelli pneumatici) oppure anche qui ad un impianto di scarico modificato che induce un flusso di gas troppo elevato per il sistema Wastegate. Come soluzioni applicabili, potrebbe essere utile installare un regolatore di pressione turbo più reattivo.
Sintomi di una Wastegate Turbina Difettosa
Identificare i sintomi di una wastegate difettosa è fondamentale per una diagnosi tempestiva e per evitare danni maggiori al motore. I segnali possono variare a seconda del tipo di malfunzionamento (bloccata aperta o chiusa, o attuatore difettoso), ma ci sono alcuni indicatori comuni.
Riduzione di Potenza e Mancanza di Accelerazione (Wastegate bloccata aperta)
Il sintomo più evidente di una wastegate bloccata in posizione aperta è una significativa riduzione della potenza del motore. La vettura non accelera come dovrebbe, appare "fiacca" e il turbo sembra non entrare mai, o entrare con un ritardo significativo. Questo accade perché i gas di scarico vengono deviati dalla turbina, impedendole di raggiungere la velocità di rotazione necessaria per generare la pressione di sovralimentazione desiderata. Un utente di un'Audi A4 Avant del 2005 ha riportato problemi di riduzione di potenza e di mancato ingresso del turbo, indicando una potenziale problematica alla wastegate.
Sovrapressione del Turbo (Overboost) e Funzionamento Irregolare (Wastegate bloccata chiusa)
Se la wastegate si blocca in posizione chiusa, si verifica un fenomeno di sovralimentazione eccessiva (overboost). La pressione del turbo aumenta senza controllo, superando i limiti di sicurezza del motore. Questo può manifestarsi con:
- Accelerazioni troppo aggressive e improvvisi "strappi": Il motore eroga una potenza eccessiva e non controllata, specialmente a regimi elevati.
- Spia motore accesa: Le moderne auto dotate di centralina elettronica sono in grado di segnalare un malfunzionamento della valvola, attivando la spia motore sul cruscotto. I codici di guasto come P0299 (sottopressione turbocompressore) e P0234 (sovrapressione turbocompressore) sono comuni indicatori di problemi alla wastegate.
- Modalità di protezione (limp mode): In caso di sovrapressione eccessiva, la centralina può attivare una modalità di emergenza (limp mode) per proteggere il motore, limitando la potenza e la velocità del veicolo.
- Difficoltà al minimo: Il motore potrebbe presentare un regime minimo irregolare o instabile.
Rumori Sospetti (Sibili e Fischi)
Rumori "sospetti" e sibili provenienti dalla zona della Wastegate possono essere sintomo di un errato allineamento della Wastegate o dell'attuatore, o di altri danni ai componenti interni. Questi rumori possono indicare perdite di pressione o componenti allentati. Un utente con un VW Crafter diesel del 2006 ha riscontrato sibili e fischi durante l'accelerazione, suggerendo un guasto all'attuatore della wastegate.
Aumento del Consumo di Carburante
Un motore che non funziona in modo efficiente, a causa di una wastegate difettosa, può portare a un aumento del consumo di carburante. Il motore potrebbe tentare di compensare la mancanza o l'eccesso di pressione del turbo, alterando la miscela aria/carburante.
Fumo Nero dallo Scarico
In alcuni casi, un malfunzionamento della wastegate può essere associato a un'eccessiva emissione di fumo nero dallo scarico. Questo può essere dovuto a una combustione incompleta causata da una miscela aria/carburante non ottimale, spesso legata a problemi di pressione del turbo.
Diagnosi e Soluzioni
La diagnosi di una wastegate difettosa richiede solitamente l'intervento di un tecnico esperto. Nelle auto moderne, la centralina elettronica gioca un ruolo fondamentale nella segnalazione dei malfunzionamenti.
Diagnosi Elettronica
Come accennato, le moderne auto dotate di centralina elettronica sono in grado di segnalare un malfunzionamento della valvola al fine della risoluzione tempestiva del problema. La lettura dei codici di errore tramite uno strumento diagnostico è il primo passo per individuare il problema. Codici come P0299 e P0234 indicano specificamente problemi di sovralimentazione del turbocompressore.
Ispezione Visiva e Meccanica
Un controllo visivo della wastegate e dell'attuatore può rivelare accumuli di sporco, detriti o segni di usura. Per provare la wastegate, si può staccare il tubicino che le arriva dalla parte opposta e attaccare la pistola del compressore. Questo permette di verificare se la valvola si apre e si chiude correttamente e se la molla ha la giusta resistenza. È anche opportuna la verifica del montaggio e dei collegamenti per escludere problemi di allineamento o danni ai componenti interni.
Sostituzione dei Componenti
A seconda della causa del malfunzionamento, le soluzioni possono includere:
- Pulizia: Se il problema è dovuto all'accumulo di carbonio e detriti, una pulizia approfondita della valvola e dei sistemi di iniezione può risolvere il problema.
- Sostituzione dell'attuatore: In caso di attuatore difettoso, la sua sostituzione è spesso la soluzione più diretta. Ad esempio, nel caso del VW Crafter diesel del 2006, la soluzione suggerita è stata la sostituzione dell'attuatore del turbo e l'ispezione dell'intero sistema turbo per perdite o tubi usurati, con costi di riparazione stimati tra 200 e 450€.
- Sostituzione della molla: Se la molla dell'attuatore è usurata o danneggiata, la sua sostituzione può ripristinare il corretto funzionamento.
- Sostituzione della wastegate: Nei casi più gravi, con danni strutturali o bloccaggi persistenti, potrebbe essere necessaria la sostituzione dell'intera valvola wastegate.
- Riprogrammazione della centralina elettronica: Per chi desidera modificare la pressione del turbo, ad esempio da 0,75 a 1 bar, la riprogrammazione della centralina elettronica è spesso la via più efficace. Questo permette di gestire l'apertura e la chiusura della wastegate in base alle nuove esigenze di performance. Tuttavia, per incrementi di pressione significativi (ad esempio, fino a 1.5 bar), potrebbero essere necessarie anche modifiche ad altri componenti del motore.
Per far fronte a queste problematiche occorre rivolgersi a tecnici esperti. Aziende come FTS, che si occupa dal 1984 di distribuzione di ricambi per auto e turbocompressori per le più svariate esigenze di applicazione, possono fornire i componenti necessari per la riparazione.
In sintesi, la valvola wastegate è un componente piccolo ma vitale per la salute e le prestazioni di un motore turbocompresso. Riconoscere i sintomi di un suo malfunzionamento e intervenire tempestivamente è cruciale per evitare problemi più gravi e costosi al motore.
