La wastegate è un componente vitale e di fondamentale importanza nei motori turbocompressi, in quanto svolge un ruolo determinante per garantire prestazioni ottimali e al contempo proteggere il motore da potenziali danni. Essa agisce come un limitatore di sicurezza, impedendo al turbocompressore di generare pressioni eccessive che potrebbero seriamente compromettere l'integrità del motore o del turbocompressore stesso. Quando la pressione generata dal turbo raggiunge il valore prestabilito e impostato, la wastegate si apre, creando un percorso alternativo per i gas di scarico che in questo modo bypassano la turbina. Una volta superata la resistenza della molla, la valvola si apre proporzionalmente alla pressione in eccesso, garantendo un controllo efficace.
Funzionamento e Tipologie di Wastegate
Il principio di funzionamento della wastegate è relativamente semplice ma estremamente efficace. In pratica, la wastegate è una valvola che devia una parte dei gas di scarico lontano dalla turbina del turbocompressore. Questa deviazione ha lo scopo di regolare la velocità di rotazione della turbina e, di conseguenza, la quantità di aria compressa che viene immessa nel motore. Mantenere la pressione del turbo entro limiti prestabiliti è cruciale per la salute del motore.
Esistono principalmente due tipologie di wastegate:
- Wastegate interna: Questa soluzione è integrata direttamente nel corpo del turbocompressore dal costruttore e rappresenta la configurazione più comune nei veicoli di serie. Il suo design compatto la rende adatta per la maggior parte delle applicazioni stradali, offrendo un buon compromesso tra prestazioni e costi.
- Wastegate esterna: A differenza della versione interna, la wastegate esterna è un componente separato che viene installato sul collettore di scarico. Questa configurazione è tipicamente utilizzata nelle applicazioni ad alte prestazioni o nelle elaborazioni racing. La sua struttura permette l'utilizzo di valvole di dimensioni maggiori, garantendo un controllo più preciso della pressione e una maggiore capacità di sfogo per i gas di scarico. Questo è particolarmente vantaggioso in motori che generano elevate quantità di gas di scarico.
I materiali costruttivi delle wastegate variano significativamente in base all'applicazione specifica. Per le versioni stradali, l'acciaio inossidabile è una scelta comune grazie alla sua resistenza alla corrosione e alle temperature relativamente elevate. Nelle applicazioni racing, dove le temperature e le sollecitazioni sono estreme, vengono impiegate leghe speciali resistenti alle altissime temperature, come l'Inconel, per garantire durata e affidabilità.
Evoluzione Tecnologica del Controllo Wastegate
L'evoluzione tecnologica ha trasformato profondamente il controllo della wastegate, passando dai sistemi puramente meccanici a sofisticati sistemi di gestione elettronica. Nei primi sistemi, il controllo era affidato a una semplice molla e a un attuatore pneumatico che reagiva direttamente alla pressione del turbo.
Nei motori moderni, la centralina elettronica (ECU) gioca un ruolo centrale nel monitoraggio e nella regolazione della wastegate. L'ECU monitora costantemente numerosi parametri operativi del motore, tra cui il regime del motore, la temperatura dell'aria aspirata, la posizione dell'acceleratore e la pressione atmosferica. Questa gestione intelligente consente di variare dinamicamente la pressione del turbo in funzione delle condizioni operative, ottimizzando non solo le prestazioni ma anche i consumi di carburante.
Un'evoluzione ulteriore in questo campo è rappresentata dai turbocompressori a geometria variabile (VGT). In questi sistemi, l'inclinazione delle palette della turbina può essere modificata per ottimizzare il flusso dei gas di scarico e la velocità della turbina, sostituendo funzionalmente il ruolo della wastegate tradizionale. Ciò permette un controllo ancora più preciso e una risposta più rapida del turbocompressore a tutti i regimi del motore.
Come funziona un turbocompressore? (Animazione 3D)
Problemi Comuni e Diagnosi della Wastegate
Nonostante la sua importanza, la wastegate può essere soggetta a diversi problemi che possono compromettere il corretto funzionamento del motore turbocompresso. I malfunzionamenti della wastegate rappresentano, infatti, una delle cause più frequenti di problemi nei sistemi turbo.
Uno dei problemi più pericolosi è una wastegate bloccata in posizione chiusa. Questo porta a un pericoloso aumento della pressione di sovralimentazione, che può causare detonazione (o battito in testa) e danni gravi al motore, inclusi pistoni danneggiati o rottura della testata.
L'esposizione continua alle alte temperature, tipica dell'ambiente di scarico, può portare a deformazioni o incrostazioni della valvola o della sede. Tali anomalie compromettono la tenuta della valvola, causando perdite di pressione e una riduzione dell'efficienza del turbo. Le incrostazioni di carbonio possono impedire il movimento fluido della valvola, portando a blocchi parziali o totali.
Gli attuatori pneumatici, responsabili dell'apertura e chiusura della wastegate, possono sviluppare perdite nelle membrane o nelle tubazioni che li collegano al sistema di pressione. Queste perdite riducono la forza effettiva di apertura o chiusura della valvola, rendendo il controllo della pressione del turbo impreciso o inefficace.
La diagnosi di questi problemi richiede una strumentazione specifica e una conoscenza approfondita dei sistemi turbo. L'utilizzo di manometri di pressione consente di misurare la pressione di sovralimentazione e verificare se rientra nei valori previsti. La diagnosi elettronica avanzata, tramite l'utilizzo di scanner OBD-II e software diagnostici dedicati, permette di monitorare i parametri dell'ECU relativi al controllo del turbo e della wastegate, identificando anomalie nei segnali o nei valori registrati. Spesso, un'ispezione visiva può rivelare incrostazioni o danni evidenti alla valvola o all'attuatore.
La Wastegate nel Mondo del Tuning e delle Elaborazioni
Nel mondo del tuning automobilistico, la wastegate rappresenta un punto chiave per l'incremento delle prestazioni del motore. Ottimizzare il suo funzionamento può sbloccare un potenziale significativo in termini di potenza e reattività.
Le wastegate regolabili esterne sono una soluzione popolare per le elaborazioni intermedie. Queste permettono di modificare la pressione di intervento della wastegate senza interventi invasivi sul turbocompressore stesso. Regolando la precarica della molla dell'attuatore o utilizzando diversi attuatori con molle di diversa rigidità, è possibile alzare la pressione di sovralimentazione desiderata, ottenendo più potenza.

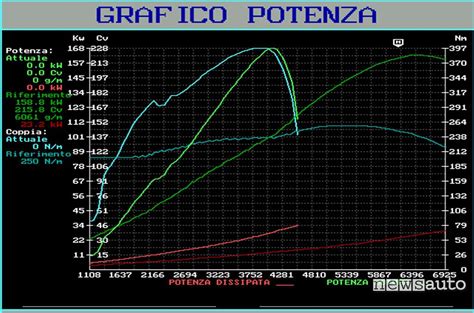

La riprogrammazione della centralina motore (rimappatura) è un altro strumento fondamentale nel tuning. Attraverso la modifica del software dell'ECU, è possibile ottimizzare il controllo elettronico della wastegate, adattandolo alle modifiche hardware apportate al motore (come un turbocompressore più grande, iniettori maggiorati o un sistema di scarico più performante). La rimappatura consente di affinare la curva di erogazione della potenza e di migliorare la risposta del turbo.
Nei sistemi più avanzati, l'utilizzo di un controller elettronico dedicato (boost controller) permette regolazioni dinamiche della pressione del turbo in base alle condizioni di utilizzo. Questi dispositivi offrono un controllo estremamente preciso e personalizzabile, consentendo al pilota di selezionare diverse curve di boost o di impostare una pressione target specifica in base alle esigenze della guida (es. strada, pista).
L'aggiunta di attuatori più reattivi è un'altra modifica che può ridurre il turbo lag, migliorando la risposta del motore ai comandi dell'acceleratore. Attuatori con tempi di risposta più rapidi aprono o chiudono la wastegate più velocemente, permettendo al turbocompressore di raggiungere la pressione target in minor tempo.
L'ottimizzazione della wastegate nel tuning richiede un approccio equilibrato per non compromettere l'affidabilità del motore. È fondamentale bilanciare l'incremento delle prestazioni con la protezione del motore. La scelta dei materiali diventa cruciale: wastegate in acciaio inox o, ancora meglio, in Inconel garantiscono una resistenza superiore alle temperature elevate e alle sollecitazioni meccaniche nelle applicazioni più spinte e ad alte potenze.
Una rimappatura professionale deve sempre includere limiti di sicurezza che proteggano il motore in tutte le condizioni operative, prevenendo sovrapressioni pericolose o condizioni di funzionamento che potrebbero portare a danni. Questo significa che, pur cercando di massimizzare le prestazioni, l'affidabilità del motore deve rimanere una priorità.
Nei veicoli stradali sottoposti a tuning, il controllo delle emissioni rimane un aspetto da non sottovalutare. Le modifiche al sistema turbo e alla gestione del motore devono essere effettuate tenendo conto delle normative vigenti, garantendo che il veicolo rimanga nei limiti di emissione previsti per legge.
L'Importanza della Tecnologia Wastegate nel Settore Automobilistico
A riprova dell'importanza strategica e tecnologica della wastegate, aziende leader a livello globale come BorgWarner continuano a investire in questa tecnologia. BorgWarner, un leader globale nella fornitura di soluzioni di mobilità innovative e sostenibili per il mercato automobilistico, ha rinnovato la sua partnership con un importante OEM (Original Equipment Manufacturer) nordamericano. Questa estensione contrattuale riguarda diversi programmi di turbocompressori wastegate destinati a motori a benzina di medie dimensioni, sottolineando la fiducia nell'affidabilità e nell'efficacia di questa tecnologia.
La tecnologia affidabile dei turbocompressori wastegate di BorgWarner si distingue per un design robusto che garantisce leggerezza, durata nel tempo, una risposta rapida del boost e prestazioni elevate. Tutti i turbocompressori inclusi nell'estensione del contratto sono dotati di attuatori wastegate, la cui funzione è quella di rilasciare l'energia in eccesso accumulata all'interno del motore, prevenendo il fenomeno dell'overboost e garantendo un funzionamento sicuro. I turbocompressori wastegate di BorgWarner contribuiscono significativamente ad aumentare la potenza del motore, generando un maggiore numero di cavalli e consentendo la realizzazione di motori più potenti in pacchetti complessivamente più compatti e efficienti. Questo dimostra come l'ottimizzazione della wastegate sia intrinsecamente legata all'innovazione e all'efficienza dei moderni propulsori turbocompressi.
