Navigando sul web, non è difficile imbattersi in video di qualche sprovveduto che, testando la propria automobile al banco prova potenza, assiste impotente all'esplosione del motore. In molti casi, questo è l'effetto del malfunzionamento - o dell'assenza - di una valvola wastegate. Questa valvola, spesso anche detta valvola pneumatica di by-pass, è un componente molto comune a bordo delle automobili dotate di propulsore turbocompresso, inclusa l'Opel Astra H. La wastegate è il dispositivo attraverso cui si controlla la sovralimentazione, evitando che questa possa danneggiare gli elementi del motore stesso a causa dell'eccesso di pressione oppure il turbocompressore per via di una velocità di rotazione troppo elevate. Del resto, il suo nome è esplicativo: dall'inglese, "waste" ossia rifiuto e "gate" ossia cancello. In pratica, questa valvola apre un "cancelletto" ogni qualvolta la pressione degli scarichi supera un valore predefinito, garantendo la sicurezza e l'efficienza del sistema di sovralimentazione.
Il Principio di Funzionamento della Wastegate

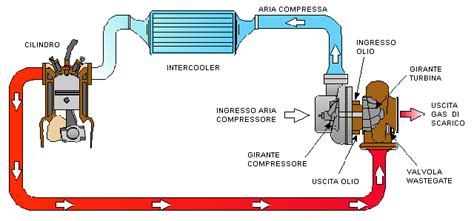

Il principio di funzionamento della valvola wastegate è elementare ed efficace. Questo genere di dispositivo trova posto sui motori dotati di turbina, e specificatamente, di turbina a geometria fissa. In particolare, la wastegate è posizionata dal lato del collettore di scarico, sul lato caldo della turbina. Non appena la pressione dei gas di scarico raggiunge il valore predefinito, il "cancelletto" (gate) della valvola si apre e i gas di scarico (waste) possono fuoriuscire verso il sistema di scarico, senza andare a impattare sulla girante della turbina. Questo consente di ottenere diversi vantaggi. Il primo, come già detto, è legato alla sicurezza dei vari componenti della turbina stessa, che non raggiunge regimi di rotazione critici, e del motore. Tecnicamente, sui modelli più datati, il funzionamento avviene tramite una connessione fra collettori di aspirazione e valvola wastegate stessa. L'aria che arriva dai collettori, nel momento in cui raggiunge un certo valore di pressione, vince la resistenza di una molla calibrata consentendo l'apertura del cancelletto.
Se l'acceleratore fosse sempre tenuto premuto, la velocità della turbina aumenterebbe provocando un aumento della pressione di sovralimentazione. L'ulteriore sovralimentazione farebbe aumentare ulteriormente la velocità della turbina. In altre parole, verrebbe a crearsi una retroazione positiva che porterebbe a valori di pressione (e velocità di rotazione della turbina stessa) troppo elevati per essere sopportati dal motore. È evidente che se il "cancelletto" rimanesse chiuso, la turbina potrebbe raggiungere regimi di rotazione, e quindi di sovralimentazione, superiori. La wastegate è quindi un limitatore di sicurezza che impedisce al turbo di generare pressioni eccessive che potrebbero danneggiare il motore o il turbocompressore stesso.
spiegazione wastegate e n75 turbo k04

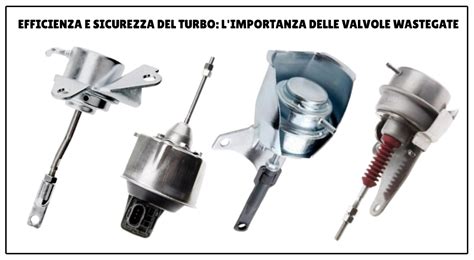

Tipologie e Struttura della Valvola Wastegate
La valvola wastegate può essere di differenti tipologie, che si differenziano innanzitutto per la loro posizione. Esse sono disposte dopo i collettori di scarico del motore. Allo stesso tempo, però, la wastegate può essere sia interna che esterna al compressore.
Wastegate Interna
La wastegate interna è integrata direttamente nel corpo del turbocompressore dal costruttore e rappresenta la soluzione più comune nei veicoli di serie, inclusa l'Opel Astra H. È una soluzione più economica e compatta, spesso presente nei veicoli di produzione in larga scala. Risulta più compatta, ha un costo inferiore e di facile installazione, ma ha una minore efficienza in termini di "sfogo" dei gas di scarico e quindi di prestazioni massime. La wastegate è attivata da una molla e da un attuatore pneumatico o elettronico. Quando la pressione dell'aria raggiunge un certo livello, supera la forza della molla nell'attuatore della wastegate, causando l'apertura della valvola. In caso di sovrappressione, la wastegate devia una parte dei gas di scarico lontano dalla turbina, stabilizzando così la pressione e mantenendo il sistema turbo sotto controllo.
Wastegate Esterna
La wastegate esterna, invece, è un componente separato che viene installato sul collettore di scarico, solitamente nelle applicazioni ad alte prestazioni o nelle elaborazioni racing. Questa soluzione permette l'utilizzo di valvole di dimensioni maggiori, garantendo un controllo più preciso della pressione e una maggiore capacità di sfogo per i gas di scarico. Per questo motivo, viene spesso montata sulle sportive.
Modalità di Azionamento
Un'altra differenza è legata alla modalità di azione. L'azionamento più comune è quello pneumatico. Nei modelli più datati, come accennato, l'azionamento pneumatico è comandato da un tubo connesso al lato compressore. Superato il limite di attenzione, la pressione interna del compressore vince la resistenza di una molla posta all'interno della valvola, provocandone l'apertura. Più recentemente, però, sono state introdotte anche valvole wastegate controllate elettronicamente dalla centralina del motore (ECU).
Tipologie di Valvola in Base alla Forma
Una terza differenza, invece, riguarda la tipologia di valvola, che può essere:
- A sportello: prevede l'incernieramento al centro e ruota al raggiungimento del valore di pressione predeterminato. Sono tra le più diffuse e pratiche.
- A clapet: un tipo di valvola in cui un elemento mobile si apre e si chiude per deviare il flusso dei gas.
- A fungo: sono molto utilizzate per auto sportive o da corsa, grazie alla loro capacità di gestione dei flussi elevati.
I materiali costruttivi variano in base all'applicazione: acciaio inossidabile per le versioni stradali, leghe speciali resistenti alle alte temperature (come l'Inconel) per le applicazioni racing.
L'Evoluzione Tecnologica nel Controllo della Wastegate
L'evoluzione tecnologica ha trasformato profondamente il controllo della wastegate, passando dai sistemi puramente meccanici a sofisticati sistemi di gestione elettronica. Nei motori moderni, la centralina elettronica (ECU) monitora costantemente numerosi parametri come il regime del motore, la temperatura dell'aria, la posizione dell'acceleratore e la pressione atmosferica. Questa gestione intelligente consente di variare dinamicamente la pressione del turbo in funzione delle condizioni operative, ottimizzando prestazioni e consumi.
I turbocompressori a geometria variabile (VGT) rappresentano un'evoluzione ulteriore, dove l'inclinazione delle palette della turbina sostituisce funzionalmente la wastegate tradizionale. Questo sistema permette di convogliare i gas di scarico su punti efficaci della girante, applicando una maggiore forza (specialmente a bassi regimi) e accelerando più rapidamente la girante, riducendo così il noto problema del "turbo-lag" (il ritardo nella risposta del turbo). Il movimento delle palette nella geometria variabile viene comandato pneumaticamente o elettronicamente da attuatori controllati dalla centralina dell'auto, ecco perché si può variare la pressione di sovralimentazione con una mappa.
Funzione Overboost e Interazione con Altri Sistemi
Esiste anche una funzione di bloccaggio di questa valvola nota come overboost. Durante le forti accelerazioni, l'overboost blocca per pochi secondi il normale funzionamento della valvola di wastegate in maniera che il motore possa ricevere tutta l'aria pompata dalla turbina. Questo è il principio su cui si basa la funzione overboost di cui sono dotate alcune automobili: un sistema, elettrico o elettronico, consente di ritardare l'entrata in funzione della wastegate per un breve periodo, permettendo un picco di potenza temporaneo.
È importante non confondere la wastegate con la valvola pop-off (o blow-off valve). La pop-off è un'altra cosa: evita il "colpo d'ariete" sulla farfalla in aspirazione, rilasciando la pressione in eccesso nel sistema di aspirazione quando la farfalla si chiude bruscamente. Sui motori diesel, la pop-off è inutile, in quanto non c'è una farfalla in aspirazione.
La valvola wastegate è un componente vitale per i motori turbocompressi, svolgendo un ruolo determinante per garantire prestazioni ottimali e proteggere il motore. A volte, la wastegate è anche collegata alla valvola EGR (Exhaust Gas Recirculation), un altro elemento importante per la gestione dei gas di scarico e la riduzione delle emissioni.
Problemi Comuni e Malfunzionamenti della Wastegate
Per quanto abbiamo visto finora, la valvola wastegate svolge un ruolo fondamentale per il funzionamento del motore. Qualora questa dovesse smettere di funzionare, oppure ritardasse la sua entrata in funzione, potremmo assistere a improvvise e vistose perdite di potenza, nella migliore delle ipotesi, o a fragorose e pericolose esplosioni, qualora la richiesta di potenza durasse troppo nel tempo.
I problemi alla wastegate rappresentano una delle cause più frequenti di malfunzionamento nei sistemi turbo. Tra le principali cause dei difetti legati alle wastegate c'è il bloccaggio.
Bloccaggio della Wastegate
Il blocco della wastegate è uno dei problemi più comuni e può avvenire sia in posizione aperta che chiusa.
- Bloccata in posizione chiusa: provoca un pericoloso aumento della pressione di sovralimentazione (overboost incontrollato), causando potenzialmente detonazione e danni al motore. L'esposizione continua alle alte temperature può portare a deformazioni o incrostazioni della valvola o della sede, compromettendone la tenuta. La causa in questo caso è spesso l'accumulo di carbonio e detriti sui componenti interni, specialmente in motori che bruciano olio o hanno un sistema di scarico sporco.
- Bloccata in posizione aperta: la pressione del turbo non raggiunge il livello desiderato, causando una notevole perdita di potenza e una sensazione di motore "fiacco". Anche qui, l'usura della valvola o dell'attuatore a causa delle alte temperature e della pressione continua può essere la causa.

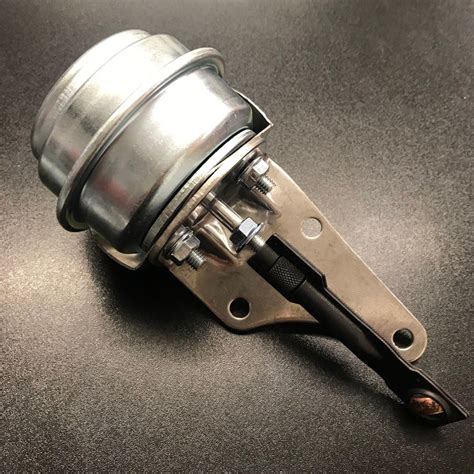

Usura della Molla dell'Attuatore
Un altro difetto comune è l'usura della molla nell'attuatore. Un attuatore con una molla debole o danneggiata causerà un'apertura prematura o tardiva della wastegate, con conseguente sovra- o sotto-pressione. Le cause principali sono lo stress continuo dovuto alle variazioni di temperatura e pressione e/o l'uso di molle di bassa qualità.
Malfunzionamento dell'Attuatore
Se il guasto è dovuto all'attuatore, elettronico o pneumatico che sia, la wastegate può aprirsi o chiudesi in modo irregolare, causando variazioni di pressione non volute.
- Attuatori elettronici: malfunzionamenti elettrici, spesso legati a cablaggi difettosi o sensori guasti, possono compromettere il controllo.
- Attuatori pneumatici: perdite di pressione nei tubi o nelle connessioni pneumatiche possono ridurre l'efficacia dell'attuatore.
Per ovviare a questo problema, si deve attivare un controllo dei collegamenti e dei tubi pneumatici, e, se necessario, la sostituzione di cavi o sensori difettosi.
Pressione Inadeguata o Picchi Improvvisi
- Problemi di sovrappressione: con la pressione del turbo che continua a crescere oltre il limite impostato (soprattutto a regimi di giri elevati), il difetto potrebbe essere legato alla dimensione della wastegate inadeguata, in quanto potrebbe essere troppo piccola per sfogare tutto il gas di scarico necessario, causando accumulo di pressione. Oltre alle dimensioni fisiche della valvola, la sovrappressione può essere causata anche da una configurazione dello scarico o da modifiche che aumentano il flusso di gas oltre la capacità di gestione della wastegate.
- Picchi improvvisi di pressione turbo: quando si verificano picchi improvvisi di pressione turbo oltre il livello impostato, i problemi possono essere dovuti alla lentezza dell'attuatore nel rispondere ai cambi di pressione (specialmente nel caso di quelli pneumatici) oppure anche qui a un impianto di scarico modificato che induce un flusso di gas troppo elevato per il sistema wastegate. Come soluzioni applicabili, potrebbe essere utile installare un regolatore di pressione turbo più reattivo.
Rumori Sospetti
Rumori "sospetti" e sibili provenienti dalla zona della wastegate possono essere sintomo di un errato allineamento della wastegate o dell'attuatore o altri danni ai componenti interni. È opportuna in questo caso la verifica del montaggio e dei collegamenti.
Guasto del Sensore di Pressione (Wastegate Elettroniche)
Infine, un guasto del sensore di pressione nelle wastegate elettroniche può causare malfunzionamenti casuali o regolazione imprecisa della pressione turbo, spesso con spie di errore sul cruscotto a causa del sensore in avaria o di un guasto nei collegamenti del cablaggio. La diagnosi di questi problemi richiede strumentazione specifica come manometri di pressione e diagnosi elettronica avanzata.
Manutenzione e Sostituzione della Wastegate
La manutenzione della valvola wastegate è importante per il perfetto funzionamento delle automobili che ne sono provviste. Dato che la valvola opera a contatto con i gas di scarico, è possibile che i residui o lo sporco ne possano compromettere il funzionamento. È dunque necessario che i sistemi di iniezione vengano puliti in modo regolare con prodotti specifici. Per far fronte a queste problematiche occorre rivolgersi a tecnici esperti. Nelle auto moderne, la valvola wastegate è gestita dalla centralina e può dunque essere modificata a seconda delle esigenze oppure sostituita.
Sia che i turbocompressori vengano riparati o ricostruiti, è probabile che siano necessari nuovi attuatori turbocompressori. È fondamentale scegliere un fornitore affidabile che garantisca accessori di alta qualità. Aziende come Turbokoo, ad esempio, sono specializzate nella produzione di attuatori turbo, inclusi attuatori turbo wastegate e attuatori VTG, e sono certificate TS16949, soddisfacendo i severi requisiti di qualità dell'industria automobilistica.
La Wastegate nel Tuning: Incremento delle Prestazioni e Considerazioni
Nel mondo del tuning, la wastegate rappresenta un punto chiave per l'incremento delle prestazioni. Le wastegate regolabili esterne consentono di modificare la pressione di intervento senza interventi invasivi, rappresentando una soluzione popolare per le elaborazioni intermedie. La riprogrammazione della centralina motore permette di ottimizzare il controllo elettronico della wastegate, adattandolo alle modifiche hardware. Nei sistemi avanzati, il controller elettronico dedicato (boost controller) consente regolazioni dinamiche della pressione in base alle condizioni di utilizzo. L'aggiunta di attuatori più reattivi riduce il turbo lag, migliorando la risposta del motore.
Tuttavia, l'ottimizzazione della wastegate nel tuning richiede un approccio equilibrato per non compromettere l'affidabilità del motore. Come alcuni appassionati hanno notato, "ritoccando solo la wastegate non si hanno molti miglioramenti se non a livello di erogazione e se il lavoro non è fatto da un professionista con i contro coglion…". La scelta dei materiali diventa fondamentale: wastegate in acciaio inox o Inconel garantiscono resistenza alle temperature elevate nelle applicazioni più spinte. Una rimappatura professionale deve includere limiti di sicurezza che proteggano il motore in tutte le condizioni operative, bilanciando prestazioni e affidabilità. Nei veicoli stradali sottoposti a tuning, il controllo delle emissioni rimane un aspetto da non sottovalutare, con la necessità di mantenere il sistema nei limiti normativi.
Modificare manualmente la wastegate, ritardando l'apertura della valvola, come sperimentato da alcuni utenti su un'Astra G, potrebbe non portare evidenti migliorie nelle prestazioni e, in alcuni casi, potrebbe causare problemi ad altri componenti, come i debimetri. È importante sottolineare che, sebbene sia possibile incrementare la potenza di un motore da 150 CV a 250 CV con modifiche significative, l'affidabilità di un motore elaborato potrebbe essere inferiore rispetto a quella di un motore originale con una potenza simile. Come giustamente osservato, "300 cv da un motore originale sono moooolto più affidabili di 250 cv di un'auto elaborata". Pertanto, ogni modifica dovrebbe essere eseguita da professionisti qualificati che comprendano a fondo le implicazioni meccaniche ed elettroniche.
