Nei moderni motori endotermici turbocompressi, l’efficienza e l’affidabilità dipendono da una serie di componenti che lavorano in simbiosi per gestire flussi di gas e pressioni elevate. Tra questi, ne spicca uno di cui talvolta sottovalutiamo l’importanza: la valvola Wastegate, spesso collegata all’EGR, un elemento di grande importanza per regolare la pressione nei motori sovralimentati. Il suo nome deriva dall’inglese, letteralmente waste (rifiuti) e gate (cancello). Come facilmente intuibile è la valvola che opera come porta di fuoriuscita per i gas di scarico nei motori endotermici turbocompressi. Ne regola infatti la pressione attraverso un meccanismo on-off, che permette ai gas di scarico di bypassare la turbina, non a caso è chiamata anche valvola di bypass.
Principi fondamentali di funzionamento

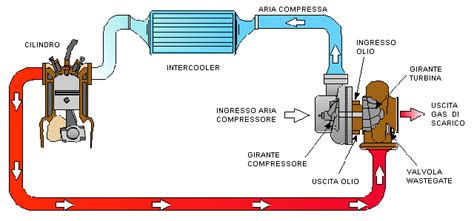

Il principio di funzionamento della valvola wastegate è elementare ed efficace. Questo genere di dispositivo trova posto sui motori dotati di turbina e, specificatamente, di turbina a geometria fissa. In particolare, la wastegate trova posizione dal lato del collettore di scarico, sul lato caldo della turbina. Quando i gas che fuoriescono dal turbocompressore vengono deviati dalla valvola wastegate verso la marmitta, e quindi verso l’esterno, il turbo diminuisce il suo regime di rotazione e si riduce la sovralimentazione. Senza questa valvola, nel momento dell’accelerazione, l’aumento di velocità causerebbe un eccessivo innalzamento della pressione, che potrebbe portare il motore al collasso. In sostanza, la valvola wastegate opera per far sì che la velocità di rotazione della turbina non superi i limiti definiti in fase di progettazione del mezzo.
La valvola è posizionata nel collettore di scarico (lato turbina) e la sua apertura è determinata dalla pressione di sovralimentazione sul lato compressore. Nel caso dell’azionamento pneumatico, la valvola è comandata da un tubo connesso al lato compressore. Superato il limite di attenzione, la pressione interna del compressore vince la resistenza di una molla posta all’interno della valvola, provocandone l’apertura. In questo modo parte dei gas di scarico viene convogliata verso l’esterno bypassando la turbina, che decelera insieme al compressore riducendo la pressione di sovralimentazione.
Il Turbocompressore: Come Funziona il Motore Turbo!
Esiste anche una funzione di bloccaggio di questa valvola nota come overboost: durante le forti accelerazioni, l’overboost blocca per pochi secondi il normale funzionamento della valvola di wastegate in maniera che il motore possa ricevere tutta l’aria pompata dalla turbina. Il funzionamento del wastegate è quello di una valvola on/off, che decide il passaggio o meno di una parte dei gas di scarico all’interno della turbina.
Tipologie e configurazioni costruttive

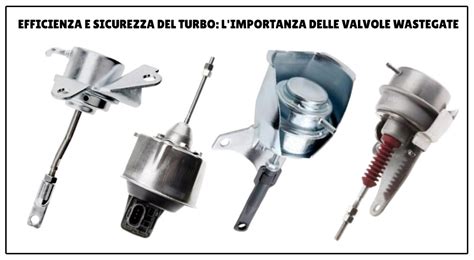

Mentre l’aspetto e la composizione di un turbo sono piuttosto standard, la valvola wastegate può presentare differenze di costruzione o azionamento. Essa è solitamente collocata accanto alla chiocciola del turbocompressore e può essere azionata a livello meccanico o pneumatico. Esistono diverse tipologie di valvola: le più diffuse e pratiche sono quelle a sportello, mentre quelle a fungo sono molto utilizzate per auto sportive o da corsa.
Le valvole wastegate possono avere due modalità di azionamento, di tipo pneumatico e di tipo elettronico. Nelle wastegate ad azionamento pneumatico la valvola viene comandata attraverso un tubo connesso al lato compressore. Nelle automobili moderne la valvola wastegate non si apre per pressione pneumatica ma grazie a un comando elettronico collegato alla centralina dell’auto.
Inoltre, i turbocompressori possono prevedere la presenza di una valvola wastegate posta all’interno o all’esterno dell’impianto:
- Wastegate interna: È la soluzione più comune tra le macchine con turbocompressore. Questa valvola è in grado di gestire un flusso inferiore di gas di scarico, non dovendo lavorare a velocità e livelli di pressione eccessivi. Viene utilizzata sugli impianti turbo delle auto di serie ed è montata all’interno del turbocompressore stesso. È una soluzione più economica, compatta e di facile installazione.
- Wastegate esterna: È un componente separato che viene installato sul collettore di scarico, solitamente nelle applicazioni ad alte prestazioni o nelle elaborazioni racing. Questa soluzione permette l’utilizzo di valvole di dimensioni maggiori, garantendo un controllo più preciso della pressione e una maggiore capacità di sfogo per i gas di scarico.
Analisi delle criticità e problematiche operative
Le problematiche più comuni della valvola wastegate sono connesse a un malfunzionamento nel meccanismo di apertura. Lavorando con i gas di scarico, la valvola wastegate è esposta costantemente al contatto di sporco e detriti, che possono comprometterne il movimento. È possibile incorrere in un blocco della valvola, con conseguente sovralimentazione del motore, che potrebbe andare sotto sforzo.
Tra i casi segnalati, accade che la levetta della valvola venga posizionata male, magari inclinata verso l'attuatore; questo funge da effetto "asta allungata", allentando la molla interna e causando una sovrappressione del turbo che si arresta a valori inferiori a quelli nominali (ad esempio 0.5 bar invece di 0.7 bar). Un altro problema classico è la perdita di olio tra la chiocciola di scarico e il corpo centrale, spesso legata a revisioni non eseguite correttamente o alberini deformati.
I principali problemi includono:
- Molle degradate: La molla determina la pressione a cui la wastegate si attiverà. Stress continui dovuti a variazioni di temperatura e pressione possono indebolirla, causando aperture premature o tardive.
- Bloccaggio: L'accumulo di carbonio e detriti sui componenti interni può causare un blocco totale. Se bloccata chiusa, la pressione del turbo aumenta senza controllo (overboost); se bloccata aperta, la pressione non raggiunge mai il livello desiderato.
- Perdite pneumatiche: Perdite di pressione nei tubi o nelle connessioni, oppure membrane forate all'interno dell'attuatore, rendono la valvola incapace di rispondere correttamente alla pressione di sovralimentazione.
- Errori di montaggio: Un errato allineamento della valvola o dell'attuatore causa rumori sospetti e sibili, oltre a letture discordanti tra quanto rilevato dagli strumenti di diagnosi e la pressione effettiva raggiunta dal motore.
Nelle wastegate pneumatiche una molla sporca può rendere più difficile l’apertura della valvola, causando un’apertura ritardata e esponendo la turbina a una pressione eccessiva. I casi più gravi possono portare a un blocco completo della valvola. È fondamentale ricordare che, in presenza di segnali di malfunzionamento, occorre rivolgersi a tecnici esperti. Nelle auto moderne la valvola wastegate è gestita dalla centralina e può dunque essere modificata a seconda delle esigenze oppure sostituita.
Ottimizzazione, tuning e gestione elettronica
Nel mondo del tuning, la wastegate rappresenta un punto chiave per l’incremento delle prestazioni. Le wastegate regolabili esterne consentono di modificare la pressione di intervento senza interventi invasivi. L'evoluzione tecnologica ha trasformato profondamente il controllo della wastegate, passando dai sistemi puramente meccanici a sofisticati sistemi di gestione elettronica. Nei motori moderni, la centralina elettronica (ECU) monitora costantemente numerosi parametri come il regime del motore, la temperatura dell’aria, la posizione dell’acceleratore e la pressione atmosferica.
Questa gestione intelligente consente di variare dinamicamente la pressione del turbo in funzione delle condizioni operative, ottimizzando prestazioni e consumi. Nei sistemi avanzati, il controller elettronico dedicato (boost controller) consente regolazioni dinamiche della pressione. L'aggiunta di attuatori più reattivi riduce il turbo lag, migliorando la risposta del motore. Tuttavia, l'ottimizzazione richiede un approccio equilibrato: la scelta dei materiali (acciaio inossidabile o leghe di Inconel) diventa fondamentale per garantire resistenza alle temperature elevate nelle applicazioni più spinte. Una rimappatura professionale deve includere limiti di sicurezza che proteggano il motore in tutte le condizioni operative, bilanciando prestazioni e affidabilità.
È opportuno notare che nei veicoli stradali sottoposti a tuning, il controllo delle emissioni rimane un aspetto da non sottovalutare, con la necessità di mantenere il sistema nei limiti normativi. Infine, si segnala che i turbocompressori a geometria variabile (VGT) rappresentano un’evoluzione ulteriore, dove l’inclinazione delle palette della turbina sostituisce funzionalmente la wastegate tradizionale, offrendo una gestione ancora più raffinata del flusso dei gas di scarico.
