Il sistema di iniezione del carburante è il cuore pulsante di ogni motore a combustione interna, e nel Citroën C4 Picasso, come in molti altri veicoli moderni, la sua precisione è fondamentale per garantire prestazioni ottimali, efficienza nei consumi e rispetto delle normative antinquinamento. Gli iniettori, in particolare, svolgono un ruolo cruciale: la loro funzione è quella di polverizzare finemente il combustibile ed iniettarlo nella camera di combustione. Questo processo, sebbene possa apparire semplice, è in realtà un'operazione complessa che richiede un controllo meticoloso della pressione del carburante.
Il Funzionamento degli Iniettori nei Motori Diesel

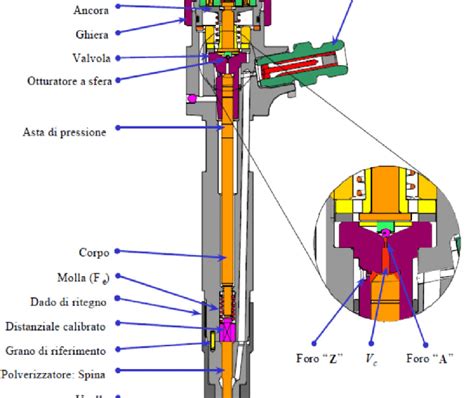

Nei motori Diesel, la tecnologia di iniezione diretta è impiegata in quanto questi motori richiedono che il carburante sia nebulizzato all'interno della camera nel momento esatto della combustione. Il funzionamento di questo sistema è piuttosto sofisticato. Il combustibile, proveniente dalla pompa di iniezione, raggiunge la parte superiore dell'iniettore, detta camera toroidale. Qui, la pressione del carburante aumenta fino a quando non raggiunge un valore sufficientemente elevato da sollevare un ago interno. Una volta che l'ago si alza, il combustibile finemente polverizzato viene iniettato nella camera di scoppio.
Diagnosi e Valori degli Iniettori nel Citroën C4 Picasso
La corretta funzionalità degli iniettori è verificabile attraverso strumenti di diagnosi elettronica, come il vag (o strumenti equivalenti). Questi sistemi permettono di accedere alla centralina motore e visualizzare parametri vitali, tra cui i valori di correzione di ogni singolo iniettore e la pressione nel rail.
I valori di correzione degli iniettori sono un indicatore fondamentale della loro efficienza. Idealmente, questi valori dovrebbero oscillare tra 0 e un massimo di +/- 2,99 mg/str. Valori al di fuori di questo range possono indicare problemi specifici con uno o più iniettori.
Per effettuare una diagnosi accurata, è importante accedere ai blocchi di misurazione (MEAS. BLOCS) della centralina motore. In particolare, i gruppi GR 001, GR 013 e GR 014 sono quelli di maggior interesse per la valutazione degli iniettori e della pressione del rail.
- GR 001 - Terzo Finestrino: Questo gruppo fornisce informazioni sulla pressione del rail.
- GR 013: Mostra i valori di correzione per gli iniettori 1, 2 e 3.
- GR 014: Mostra i valori di correzione per gli iniettori 4, 5 e 6.
È importante notare che la procedura di lettura dei valori può essere simile anche per altri modelli del gruppo Volkswagen (come l'A4, come suggerito in alcune discussioni), indicando una standardizzazione dei protocolli di diagnosi.
Pressione del Rail: Un Parametro Chiave

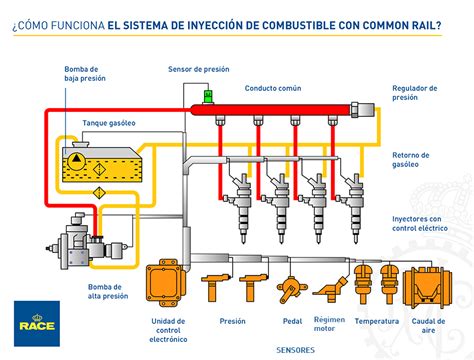

La pressione nel rail, misurata in bar o in altre unità di pressione, è un altro dato essenziale da monitorare. La pompa ad alta pressione (pompa AP) è responsabile di mantenere questa pressione entro i parametri stabiliti dalla centralina motore, a seconda delle condizioni di funzionamento (avviamento, minimo, accelerazione).
Per un motore 2.0 TDI common rail, come quello che potrebbe equipaggiare un C4 Picasso, la pressione a regime di minimo dovrebbe idealmente attestarsi intorno a valori specifici. Sebbene non sia stato fornito un valore esatto per tutti i motori, si evince che in fase di avviamento, la pressione carburante potrebbe stabilizzarsi sui 10-12 Bar, e il problema potrebbe essere proprio l'incapacità di farla salire ulteriormente. In condizioni normali di funzionamento, la pressione del rail può variare significativamente.
Interpretazione dei Valori e Possibili Problemi
I valori di correzione degli iniettori possono fluttuare. È normale che questi valori "ballino" leggermente, e che alcuni iniettori presentino valori positivi mentre altri negativi. Questa variazione è un meccanismo di compensazione: gli iniettori con valori positivi stanno erogando leggermente meno carburante del previsto, mentre quelli con valori negativi ne stanno erogando leggermente di più. La centralina motore corregge queste discrepanze per mantenere un funzionamento omogeneo.
Problemi comuni e loro interpretazione:
- Valori iniettori fuori range (+/- 2,99 mg/str): Un iniettore che mostra valori costantemente al di fuori del range indicato (ad esempio, valori molto positivi o molto negativi) suggerisce un problema con quell'iniettore specifico. Potrebbe essere necessario revisionarlo o sostituirlo.
- Pressione del rail troppo bassa o instabile: Una pressione del rail insufficiente o fluttuante durante l'avviamento o il funzionamento del motore può impedire l'avvio del veicolo o causare perdita di potenza. Questo problema può essere riconducibile alla pompa ad alta pressione, al regolatore di pressione, al sensore di pressione del rail, o a perdite nel sistema.
- Iniettore che "piscia": Un iniettore che non nebulizza correttamente il carburante, ma lo "spruzza" o lo fa colare sulle pareti del cilindro, può causare gravi danni. Il gasolio può contaminare l'olio motore nella coppa, aumentandone il livello e compromettendo la lubrificazione. Questo può portare a danni al pistone o al cilindro per grippaggio.
- Differenze significative tra gruppi di iniettori: È stato osservato che in alcuni motori, tre iniettori possono avere portate differenti dagli altri tre. Questo è normale e serve a bilanciare la rotazione del motore, seguendo l'ordine d'accensione.
- Fattori ambientali: L'umidità, il caldo eccessivo e l'uso del condizionatore acceso possono influire sul rendimento delle vetture, causando una percepita perdita di potenza, specialmente in condizioni di carico elevato.
7 segnali di iniettori di carburante difettosi | I consigli di AUTODOC
Procedure di Diagnosi e Interventi
Quando si riscontrano problemi legati agli iniettori o alla pressione del rail, una diagnosi approfondita è essenziale.
- Lettura Codici di Errore: Utilizzare uno strumento di diagnosi per leggere eventuali codici di errore memorizzati nella centralina motore. Un codice come P2291 (Pressione di comando iniettore, motore girando con avviatore - pressione troppo bassa) è un chiaro indicatore di problemi nel sistema di alta pressione del carburante.
- Verifica Parametri in Tempo Reale: Monitorare i valori di correzione degli iniettori e la pressione del rail in tempo reale durante diverse condizioni di funzionamento (avviamento, minimo, accelerazione).
- Test degli Iniettori su Banco: In caso di sospetti su uno o più iniettori, è consigliabile farli provare su un banco prova specifico. Questo permette di valutare con precisione la loro capacità di polverizzazione, la portata e l'eventuale ritorno di carburante.
- Verifica Pompa Alta Pressione (AP): Se la pressione del rail è insufficiente, la pompa AP potrebbe essere la causa. La sua verifica su banco è fondamentale.
- Controllo Tubazioni e Raccordi: Verificare l'integrità di tutte le tubazioni del carburante, compresi i raccordi e i "frangifiamma" degli iniettori, per escludere perdite. In particolare, i tubi di gomma sopra gli iniettori devono essere ben saldi e non presentare perdite, altrimenti il gasolio può uscire dalla sede, compromettendo il funzionamento e potenzialmente attivando spie come quella del FAP.
- Verifica Sistema di Alimentazione: Controllare la pompa carburante nel serbatoio e il circuito di bassa pressione per assicurarsi che il carburante arrivi correttamente alla pompa ad alta pressione.
- Controllo Sensori: Verificare il corretto funzionamento dei sensori correlati, come il sensore di pressione del rail (sensore PR), il sensore MAF (flusso d'aria) e il sensore di fase/posizione albero a camme.
- Codifica Iniettori: Dopo la sostituzione o revisione degli iniettori, è spesso necessario procedere alla loro codifica nella centralina motore. Questo assicura che la centralina utilizzi i parametri corretti per ogni singolo iniettore, ottimizzando le prestazioni e l'efficienza. La mancata codifica degli iniettori può causare un funzionamento irregolare del motore, perdita di potenza e un aumento dei consumi.
Considerazioni sulla Manutenzione e Durata
La longevità dei componenti del sistema di iniezione dipende da diversi fattori, tra cui la qualità del carburante utilizzato, la regolarità della manutenzione e le condizioni di utilizzo del veicolo. L'uso di gasolio "premium" e il rispetto degli intervalli di tagliando, con l'utilizzo di oli di alta qualità e additivi specifici, possono contribuire a preservare l'efficienza degli iniettori e degli altri componenti del motore.
La revisione completa degli iniettori, comprendente la sostituzione degli spruzzatori e delle parti elettriche, può essere un intervento risolutivo per problemi di nebulizzazione e perdite. Tuttavia, è fondamentale che tale revisione venga eseguita con materiale di prima qualità e da personale esperto.
È importante ricordare che un calo di rendimento del motore, un aumento dei consumi o comportamenti anomali non devono essere necessariamente attribuiti solo agli iniettori. Un'analisi completa che includa anche la turbina, il sistema di aspirazione, l'EGR, il debimetro e altri componenti è spesso necessaria per identificare la causa principale del problema.
La gestione di problemi legati al sistema di iniezione richiede un approccio metodico e una conoscenza approfondita dei sistemi di diagnosi e riparazione automobilistica. L'investimento in una diagnosi accurata fin dall'inizio può evitare costose sostituzioni di componenti non necessari e garantire una soluzione efficace e duratura.
