Sensore di Velocità ABS per Nissan Pixo: Funzionamento, Problemi e Soluzioni

Il sistema ABS (Anti-lock Braking System) rappresenta una delle più importanti innovazioni tecnologiche nel campo della sicurezza automobilistica. Questo sistema, ormai presente su tutte le vetture di nuova immatricolazione in Italia, ha rivoluzionato il modo in cui le auto rispondono alle frenate di emergenza, riducendo significativamente il rischio di incidenti. Al centro del suo funzionamento vi è il sensore di velocità ABS, o sensore giri ruota, un componente fondamentale per la sicurezza e l'assistenza alla guida, soprattutto su veicoli come la Nissan Pixo.

Che cos'è l'ABS e a cosa serve

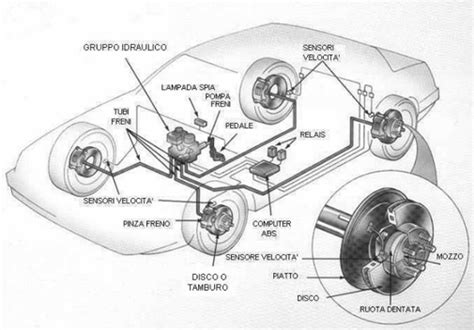

L'ABS (Anti-lock Braking System) è un sistema elettronico di sicurezza attiva progettato per impedire il bloccaggio delle ruote durante le frenate di emergenza o su superfici a scarsa aderenza. Il suo compito è evitare il bloccaggio delle ruote durante una frenata d'emergenza, permettendo di mantenere il controllo direzionale del veicolo. Il principio fondamentale dell'ABS è semplice ma rivoluzionario: mantenere il controllo direzionale del veicolo anche durante frenate brusche, evitando che le ruote si blocchino completamente. Quando le ruote si bloccano, infatti, l'auto perde aderenza e diventa ingovernabile, rendendo impossibile qualsiasi manovra di emergenza.

I dati rilevati dal sensore di giri delle ruote sono inoltre forniti dalla centralina ABS anche ad altri sistemi, tra cui cambio, sistemi motore, regolazione telaio.

Il Sensore di Velocità ABS: Un Componente Cruciale

Il Sensore ABS, detto anche sensore giri ruota del veicolo, fornisce informazioni cruciali per i sistemi di sicurezza e assistenza alla guida del veicolo come il sistema ABS, ASR, ESP o ACC. La rilevazione puntuale del numero di giri delle ruote in ogni condizione di guida è infatti alla base del corretto ed efficiente funzionamento di tali sistemi, che rientrano nelle dotazioni standard della stragrande maggioranza dei veicoli in circolazione. Montato su ogni mozzo ruota, il sensore monitora costantemente la velocità di rotazione di ogni singolo pneumatico.

Tipologie di Sensori ABS: Attivi e Passivi

Tra gli operatori si fa spesso distinzione tra sensori attivi e sensori passivi, ognuno con un principio di funzionamento distinto e vantaggi specifici.

Sensori Passivi

I sensori passivi funzionano senza una tensione di alimentazione aggiuntiva. Il sensore ABS è installato sulla ruota fonica collegata al mozzo o all’albero. Ad un magnete permanente è collegato il pin terminale con il suo avvolgimento. La rotazione della ruota fonica va a modificare il flusso magnetico e il campo magnetico variabile che si viene a creare induce nell’avvolgimento una tensione alternata che può essere misurata: l’ampiezza e la frequenza di tale tensione è infatti correlata al numero di giri della ruota. I sensori ABS passivi sono composti da una bobina che avvolge un magnete permanente, quindi non hanno bisogno di alimentazione per funzionare.

Sensori Attivi

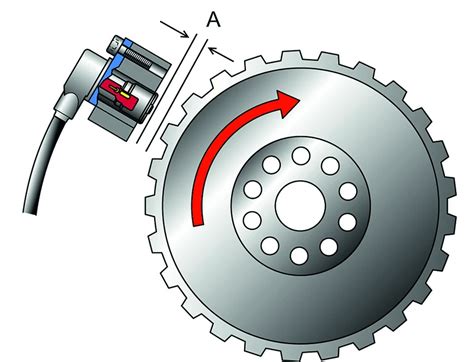

Contrariamente al sensore passivo, il sensore giri ruota attivo è alimentato dalla centralina ABS ed è caratterizzato da un’elettronica integrata. È un anello multipolare, montato a sua volta in un anello di tenuta (dove sono montati magneti con polarità alternata) di un cuscinetto ruota, a fungere da ruota fonica. In questo caso sono le resistenze magnetoresistive - presenti nell’elettronica del sensore - a rilevare il campo magnetico alternato creato dalla rotazione dell’anello. Tale segnale sinusoidale viene convertito dal sensore in un segnale digitale che verrà letto successivamente dalla centralina. Un cavo elettrico a due poli collega sensore e centralina. Il cavo di alimentazione permette di trasmettere il segnale del sensore, mentre l’altro cavo fa da massa. I sensori attivi, invece, riescono a trasmettere una lettura più precisa di quelli passivi: riescono a rilevare anche le velocità inferiori a 0,1 km/h e a capire il senso di rotazione delle ruote. I sensori attivi ruota sono entrati ampiamente a far parte degli equipaggiamenti standard dei veicoli a partire dalla fine degli anni Novanta.

Vantaggi dei Sensori Attivi

L’introduzione dei sensori attivi ha portato significativi vantaggi:

• Rilevazione a basse velocità: È possibile rilevare il numero di giri delle ruote anche in condizioni di bassissima velocità - quando l’auto sta partendo o si è quasi fermata - consentendo l’attivazione dei sistemi di slittamento della trazione (ASR) non appena si parte.
• Riconoscimento della direzione: I sensori Hall sono inoltre in grado di riconoscere se il veicolo sta andando in avanti o in retromarcia.
• Maggiore robustezza: I sensori attivi sono inoltre meno sensibili a interferenze elettromagnetiche, vibrazioni e sbalzi termici.
• Architettura più semplice: Non essendoci ruote foniche l’architettura del sistema risulta più semplice.

Sintomi di un Sensore ABS Difettoso sulla Nissan Pixo

Come individuare un sensore giri ruota che non funziona? Un sensore danneggiato, sporco o con il cablaggio interrotto invia dati errati o nulli. Ci sono diversi sintomi che potrebbero indicare un problema nel modulo di controllo ABS.

Accensione della Spia ABS

L’accensione della spia ABS è il primo segnale di un problema al sensore ABS, anche se l’accensione di tale spia può non essere correlata direttamente al sensore. La spia ABS sul cruscotto è un indicatore luminoso presente sul cruscotto che si accende brevemente all'avviamento del motore per un test di funzionamento e poi dovrebbe spegnersi. Questa spia indica che il sistema non funziona correttamente e che l'ABS è stato disabilitato. Il sintomo universale che indica la presenza di un problema con il sistema frenante antibloccaggio è l'accensione della spia del sistema ABS. È necessario ricordare che sul quadro strumenti si accende la spia del sistema ABS quando riceve un messaggio CAN che indica che sta accadendo qualcosa di insolito nel sistema frenante antibloccaggio. Pertanto, una spia del sistema ABS è un sintomo molto vago e richiederà quasi sempre ulteriori indagini per concludere se c'è un problema con la centralina o meno. Il computer potrebbe accendere la luce della spia ABS anche nel caso di basso livello del liquido dei freni o di un fusibile bruciato. I sistemi ABS non sono però tutti uguali: alcuni fanno lampeggiare la luce, mentre altri la lasciano accesa costantemente. È importante sottolineare che il numero di lampeggiamenti indica un preciso codice di errore che aiuta nell’identificazione del problema. Se però contemporaneamente ad essa si accendono anche le spie dei freni, ricordate che potrete frenare normalmente, ma senza alcuna assistenza da parte dell’elettronica nei casi di slittamento.

Blocco delle Ruote in Frenata

Anche il blocco delle ruote in frenata può essere attributo a un sensore ABS che non funziona. Un altro sintomo è la risposta irregolare dei freni, con l'auto che tende a tirare da un lato durante la frenata.

Tachimetro Non Funzionante

In alcuni modelli di auto, come la Nissan Pixo, la velocità del veicolo viene calcolata proprio tramite i sensori ABS posteriori. Pertanto, un sensore difettoso potrebbe causare il malfunzionamento del tachimetro.

Frenata Irregolare o Inconsistente

Un altro sintomo di un sistema frenante ABS difettoso è una frenata irregolare o incoerente. Se i freni non rispondono in modo fluido o l'auto frena in modo imprevedibile, potrebbe esserci un problema con il sistema ABS.

Vibrazioni in Frenata

Anche le vibrazioni durante la frenata possono essere indice di un guasto al sistema ABS. Queste vibrazioni si avvertono solitamente nel pedale del freno quando l'ABS tenta di attivarsi, ma non lo fa correttamente. Un altro sintomo di malfunzionamento è la vibrazione anomala del pedale del freno durante normali frenate (non di emergenza).

Pedale del Freno Duro o Spugnoso

Un pedale del freno duro o spugnoso è un altro sintomo comune di problemi all'ABS.

Rumori Strani in Frenata

Se durante la frenata si sentono strani rumori, come ticchettii o ronzii, potrebbe essere un'indicazione di un guasto nel sistema ABS.

Inceppamento dei Freni

L'inceppamento dei freni si verifica quando la pressione idraulica non può disperdersi correttamente da una pinza, causando l'attivazione permanente dei freni. Un modo per verificarlo è ispezionare la pinza della ruota sospetta. Se la ruota interessata è difficile da girare a mano, è possibile tentare di risolvere il problema facendo spurgare la pinza. Se la ruota rimane bloccata, è probabile che una pinza ostruita sia la fonte dei problemi e dovrà essere riparata o sostituita. Anche in questo caso, ciò è spesso causato da un'unità ABS difettosa che interrompe la corretta regolazione della pressione idraulica nell'impianto frenante.

Cause Comuni di un Sensore ABS Difettoso

Un sistema frenante ABS difettoso può essere causato da diversi fattori, dal guasto del sensore ai problemi idraulici.

Danni o Interruzioni del Cavo

La causa di un sensore giri ruote difettoso può essere correlata anche a danneggiamenti o interruzioni del cavo, ma anche ad un possibile cortocircuito interno. I cavi che collegano i sensori all'ECU possono danneggiarsi o allentarsi nel tempo, interrompendo la comunicazione tra il sensore e l'unità di controllo.

Accumulo di Sporco

Un sensore ABS sporco può infatti compromettere la corretta rilevazione e trasmissione dei valori e il riparatore può provare a pulire il sensore ABS. Residui di pastiglie dei freni, fango o ruggine possono accumularsi sulla punta magnetica del sensore, impedendo la lettura corretta del "ruotino fonico". I problemi ai sensori ABS sono tra i guasti più frequenti del sistema. I sensori possono sporcarsi a causa dell'accumulo di polvere dei freni, fango o detriti metallici.

Problemi Meccanici

Potrebbe anche trattarsi di un problema meccanico legato ad un gioco del cuscinetto ruota o ad un danneggiamento della ruota del trasduttore (anello del sensore). L'anello del sensore è una parte fondamentale del sistema frenante ABS. Questo componente funziona insieme al sensore di velocità per misurare la rotazione della ruota. Con il passare del tempo, i sensori di velocità delle ruote possono danneggiarsi o usurarsi a causa dell'accumulo di sporco, polvere, umidità o urti durante la guida.

Cortocircuiti Interni o Errori del Software (ECU)

I cortocircuiti interni nell'ECU possono essere una causa comune di guasti al sistema ABS. Questi cortocircuiti possono essere causati da problemi elettrici, umidità o persino dall'usura dei componenti. A volte il problema potrebbe risiedere nel software del sistema ECU. Un errore di programmazione o un errore software può far sì che l'ECU non risponda correttamente durante la frenata di emergenza.

Problemi Idraulici

Il sistema idraulico è un altro componente cruciale nel funzionamento dell'ABS, poiché è responsabile dell'applicazione della corretta pressione di frenata. Le perdite del sistema frenante sono una causa comune di guasto dell'ABS. Se c'è una perdita nel circuito idraulico, si perderà la pressione necessaria per attivare il sistema ABS, il che può portare ad una perdita di efficacia della frenata. L'aria nelle linee dei freni è un altro problema comune che può influenzare il sistema ABS. L'aria nel sistema idraulico può ridurre la pressione di frenata e rendere il pedale spugnoso o meno reattivo.

Guasti al Motorino della Pompa ABS

È frequente che i codici di guasto memorizzati per un sensore di velocità della ruota si accompagnino a una spia del sistema ABS accesa. Il motorino della pompa dell'unità ABS è indispensabile per mantenere la pressione idraulica nelle linee dei freni durante la frenata assistita. Un modo per verificare che ciò si sia verificato è eseguire un test del motorino della pompa con gli strumenti diagnostici: se ciò non è possibile, è un indicatore chiave che l'unità ABS ha un grave problema. Si desidera inoltre verificare l'integrità del circuito del motorino della pompa prima di condannare l'unità ABS - questo include il test relativo al cablaggio e al fusibile del motorino della pompa. Se la pompa si danneggia, non sarà in grado di inviare la pressione necessaria ai freni, impedendo al sistema di funzionare come dovrebbe.

Guasto Relè ABS

Il relè ABS è un componente elettrico che controlla l'attivazione del sistema. Se il relè si guasta, l'ABS non si attiverà quando necessario.

Guasti al Sensore Pressione Freni

Il sensore di pressione dei freni misura la quantità di forza che il conducente sta applicando al pedale del freno. Generalmente, il sensore di pressione dei freni si trova integrato nel blocco idraulico dell'unità ABS. Pertanto, quando si verificano problemi con il sensore di pressione dei freni, significa inevitabilmente che l'intera unità ABS deve essere rigenerata.

Assenza di Comunicazione con la Centralina ABS

A volte, si riceve poca o nessuna assistenza dagli strumenti diagnostici quando si indaga sui problemi dell'ABS. Quando la centralina non riesce a stabilire la comunicazione, è un'indicazione chiave che ha subito un malfunzionamento interno.

Diagnosi e Risoluzione dei Problemi

Quando la spia segnala un guasto al sistema ABS, ASR o ESP è necessaria una diagnosi del sensore ABS per cercare la causa esatta del guasto e verificare se può essere imputata al sensore giri ruota.

Diagnosi Elettronica

La memorizzazione di un codice di guasto al sensore ABS potrebbe fugare ogni dubbio, ma in certi casi occorre verificare le tensioni di alimentazione e dei segnali con multimetro e oscilloscopio, oltre ad un controllo visivo dei cavi e delle parti meccaniche. Un adeguato tester di diagnosi è in grado di rilevare il malfunzionamento del sistema ABS fornendo la procedura per la verifica della sensoristica. Un sensore di velocità difettoso è uno dei guasti più comuni nel sistema ABS.

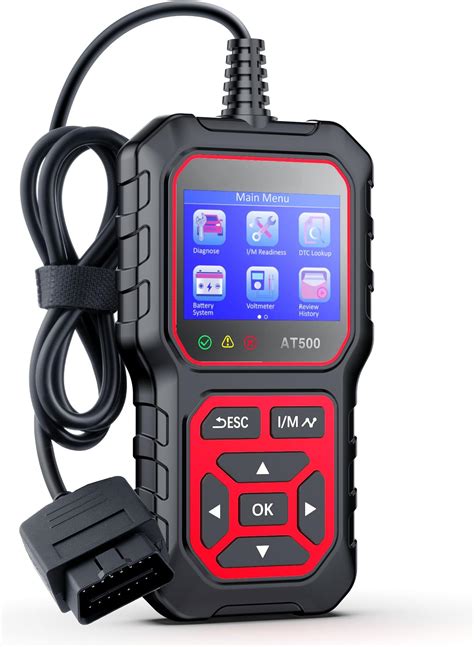

Dopo che la diagnosi - effettuata collegando il tester alla presa OBD - ha individuato il guasto al sensore giri ruota, può essere opportuno, come prima operazione, andare a verificare la tensione della batteria. Eventuali problemi di alimentazione o cali di tensione potrebbero infatti tradursi in un malfunzionamento del sistema o in rilevazioni errate da parte del sensore. Anche un rapido controllo alla scatola dei fusibili potrebbe essere utile per escludere un problema elettrico.

Controlli Meccanici e Visivi

I passi successivi della verifica del sistema ABS sono: un controllo del freno su banco prova a rulli per verificare un eventuale squilibrio del disco freno che potrebbe causare in frenata una diversa velocità delle ruote “falsando” la misurazione dei giri ruote da inviare alla centralina. Altre utili operazioni sono il controllo visivo del gioco del cuscinetto ruota e la sospensione dell’asse, oltre al controllo di pastiglie freni, liquido freni, pneumatici. Importante anche il controllo del cablaggio dei sensori e dei connettori. Prima di acquistare un sensore nuovo, chiedi al tuo meccanico di verificare che non sia semplicemente sporco. La spia ABS accesa sul cruscotto è un campanello d'allarme, non rischiare la sicurezza.

Interpretazione dei Codici di Guasto e Segnali

Il codice di guasto fornito potrebbe non indicare un danno del componente, per cui prima di procedere alla sostituzione è opportuno verificare accuratamente il messaggio diagnostico. L’irregolarità della curva del segnale indica un difetto al sensore ABS. Se invece la curva non presenta irregolarità occorre individuare ed eliminare i guasti. Anche un danno al cavo o un contatto potrebbe causare il malfunzionamento del sensore.

Riparazione e Sostituzione del Sensore ABS

Quando si sostituisce il sensore giri ruota è consigliabile seguire alcuni semplici passi per assicurare l’efficacia dell’intervento.

Fasi della Sostituzione

1. Pulizia: Per prima cosa occorre pulire accuratamente la sede del sensore ABS.
2. Posizionamento: Una volta posizionato il sensore, verificare il fissaggio del cavo del sensore.
3. Serraggio: È inoltre importante utilizzare la chiave dinamometrica attenendosi alla coppia di serraggio prevista dal costruttore.
4. Test Post-Riparazione: A questo punto si può eliminare il guasto memorizzato e procedere con un giro di prova (con lo strumento diagnostico sempre collegato) per controllare il segnale del numero di giri ruota e i vari parametri analizzati.

Va ricordato che tutti gli interventi riparativi che riguardano l’impianto frenante devono far riferimento alle prescrizioni tecniche previste dal costruttore del veicolo e alle istruzioni di montaggio del prodotto che si andrà a sostituire. Rimuovete le ruote e ispezionate sensori di velocità e cavi, poi controllate il fusibile del sistema ABS.

Guida con la Spia ABS Accesa

Sì, ma con estrema cautela. Quando la spia è accesa, l'impianto frenante tradizionale continua a funzionare, ma l'assistenza anti-bloccaggio è disattivata. È importante sottolineare che quando la spia ABS è accesa, il sistema frenante convenzionale continua a funzionare normalmente, ma senza i vantaggi dell'antibloccaggio.

Costi di Riparazione

I costi di riparazione del sistema ABS in Italia possono variare significativamente in base al tipo di intervento necessario e al modello di auto.

• Costo della manodopera: L'intervento richiede solitamente da 30 a 60 minuti.
• Diagnosi elettronica: Spesso è necessario collegare un computer per identificare esattamente quale dei quattro sensori è guasto.
• Costo della sostituzione: Indicativamente, la sostituzione di un sensore ABS può costare tra 100 e 250 euro, comprensivi di manodopera. Interventi più complessi, come la sostituzione della centralina elettronica o del modulatore idraulico, possono raggiungere costi decisamente più elevati, tra i 400 e i 1.000 euro.

È importante sottolineare che molti problemi all'ABS sono causati da sensori sporchi o cablaggi danneggiati, interventi relativamente economici se diagnosticati tempestivamente.

L'ABS su Asfalto Bagnato e Pneumatici Usurati

Una delle domande più frequenti riguarda l'efficacia dell'ABS in condizioni di scarsa aderenza. Allo stesso modo, l'ABS funziona anche con pneumatici usurati, ma la sua efficacia risulta ridotta. Il sistema può impedire il bloccaggio delle ruote, ma non può compensare la ridotta aderenza offerta da pneumatici con battistrada consumato. In caso di guida su neve o ghiaccio, l'ABS continua a funzionare ma potrebbe sembrare meno efficace, poiché in queste condizioni estreme un leggero slittamento delle ruote può talvolta aiutare a creare un "cuneo" di neve davanti allo pneumatico, riducendo lo spazio di arresto.

Manutenzione e Pulizia del Sistema ABS

Il sistema ABS non richiede una manutenzione specifica programmata, ma alcuni controlli periodici possono prevenire problemi e malfunzionamenti. In caso di sensore ABS sporco, la pulizia può essere effettuata anche da un automobilista con un minimo di competenze meccaniche. La procedura richiede di sollevare l'auto con un cric, rimuovere la ruota interessata, individuare il sensore (solitamente vicino al mozzo della ruota) e pulirlo delicatamente con un panno morbido e un detergente specifico per componenti elettronici. La manutenzione dell'impianto frenante tradizionale (pastiglie, dischi, liquido freni) influisce indirettamente anche sull'efficienza dell'ABS.

Guasti della Centralina ABS e Ricondizionamento

Problemi con l'ABS del veicolo e si sospetta un guasto alla centralina? Si tratta di un fatto sorprendentemente comune, ma può essere difficile determinare se il problema è effettivamente causato dall'unità ABS o da qualcos'altro nel sistema, come una linea dei freni o una pinza difettosi. Fortunatamente, quando una centralina ABS ha un guasto, tende a emettere uno o due sintomi familiari che qualcosa non va.

Sintomi Comuni di Guasto della Centralina ABS

• Spia del sistema ABS: Il sintomo universale che indica la presenza di un problema con il sistema frenante antibloccaggio è l'accensione della spia del sistema ABS.
• Guasti del sensore velocità ruota: È frequente che i codici di guasto memorizzati per un sensore di velocità della ruota si accompagnino a una spia del sistema ABS accesa. Se il WSS in questione riceve una buona alimentazione e messa a terra, è probabile che sia difettoso e dovrà essere sostituito. In altri casi, questi codici sono causati da un guasto della centralina ABS in cui non fornisce più al WSS un'alimentazione e/o una messa a terra, impedendone quindi il funzionamento.
• Guasti del motorino della pompa: In altri casi di guasto dell'unità ABS, si eseguirà la scansione del veicolo con gli strumenti diagnostici solo per scoprire codici relativi al motorino della pompa. Se il test del motorino della pompa non è possibile, è un indicatore chiave che l'unità ABS ha un grave problema.
• Guasti al sensore pressione freni: Quando si verificano problemi con il sensore di pressione dei freni, significa inevitabilmente che l'intera unità ABS deve essere rigenerata.
• Assenza di comunicazione con la centralina ABS: Quando la centralina non riesce a stabilire la comunicazione, è un'indicazione chiave che ha subito un malfunzionamento interno.
• Inceppamento dei freni: L'inceppamento dei freni si verifica quando la pressione idraulica non può disperdersi correttamente da una pinza, causando l'attivazione permanente dei freni.

Come Risolvere un Guasto della Centralina ABS

I problemi all'ABS possono causare una vasta gamma di sintomi. Le unità sostitutive, nuove o di seconda mano, sono costituite dagli stessi componenti interni dell'unità originale. Il servizio di ricondizionamento completo rielabora completamente l'unità internamente in modo che la modalità di guasto originale non solo venga risolta, ma non si sviluppi più in futuro.

• Test e ricondizionamento: Tutte le centraline sono sottoposte ad attente analisi tramite soluzioni di prova appositamente progettate, che sono in grado di replicare condizioni di guida realistiche. Questo consente di individuare la causa principale del guasto dell'unità e di correggerlo rapidamente.
• Programmazione: A differenza di quando si acquista una sostituzione, non è necessario preoccuparsi di ricodificare l'unità ricondizionata sul veicolo prima di montarla. Questo perché tutte le informazioni di codifica vengono mantenute durante il processo.
• Qualità: La qualità è al centro di tutto ciò che viene fatto, come dimostra un tasso di difetti pari a solo 0,29%.
