Nel panorama attuale dell'efficienza energetica e della sostenibilità ambientale, i sistemi ibridi rappresentano una soluzione all'avanguardia per il riscaldamento, il raffrescamento e la produzione di acqua calda sanitaria (ACS). Questi impianti, "intelligenti" per loro natura, integrano diverse tecnologie e fonti energetiche, combinando solitamente una pompa di calore con una caldaia a condensazione e, in molti casi, sistemi solari termici o fotovoltaici. La loro capacità di selezionare autonomamente il generatore più conveniente in base alle condizioni climatiche e ai fabbisogni energetici li rende una scelta ottimale per il comfort abitativo e la riduzione dei consumi.
Definizione e Componenti Chiave di un Impianto Ibrido
Un sistema ibrido è un dispositivo o un impianto nel quale sono presenti più generatori di calore alimentati da differenti fonti di energia. L'abbinamento più comune include una pompa di calore e una caldaia a condensazione. Tali sistemi sono generalmente abbinati ad impianti a bassa temperatura, come i pavimenti radianti, sebbene non sia raro trovarli abbinati anche a sistemi a media temperatura, come i termosifoni.
La Pompa di Calore
La pompa di calore è un generatore che sfrutta l'energia elettrica per prelevare calore da una fonte esterna (aria, acqua o terra) e trasferirlo all'interno dell'edificio per il riscaldamento o, in modalità inversa, per il raffrescamento. È particolarmente efficiente negli impianti a bassa temperatura, dove le temperature di mandata restano contenute.
La Caldaia a Condensazione
La caldaia a condensazione è alimentata da gas metano o GPL e si distingue dalle caldaie tradizionali per la sua capacità di recuperare il calore dei gas combusti grazie a uno speciale scambiatore. Questo la rende più efficiente ed ecologica rispetto alle caldaie convenzionali. Nelle stagioni fredde, quando le temperature si abbassano e la pompa di calore non può più agire in maniera indipendente, la caldaia a condensazione entra in campo, fornendo parte del calore utile a scaldare l'impianto.
Integrazione in Serie e Parallelo
Nei sistemi ibridi, le due macchine (pompa di calore e caldaia a condensazione) possono essere inserite in serie o in parallelo. Fino a un certo punto, stabilito in funzione della temperatura esterna, il lavoro è eseguito dalla pompa di calore. Giunta al limite di funzionamento programmato (temperatura di cut-off), la pompa di calore viene spenta a favore della caldaia fossile. Con le release più recenti di software come TerMus (dalla v.52.00k), è implementata una struttura di "Generatore Ibrido" che consente di definire in un unico elemento la modalità di funzionamento delle macchine (serie, parallelo) e di abbinare pompa di calore e caldaia.
Come funziona un sistema ibrido
Funzionamento e Logica "Intelligente"
Il funzionamento di una caldaia ibrida è guidato da un sistema di controllo elettronico che riconosce autonomamente qual è il generatore più conveniente da usare in base alle condizioni climatiche esterne e interne alla casa. Nelle stagioni più calde, dove non serve molta potenza termica per innalzare le temperature o scaldare l'acqua sanitaria, il sistema predilige l'impiego della pompa di calore. Con l'abbassarsi delle temperature, la pompa di calore, se lasciata ad operare indipendentemente, sarebbe antieconomica, soprattutto per impianti ad alta temperatura come i radiatori. È qui che interviene la caldaia a condensazione, supportando o subentrando completamente alla pompa di calore per garantire il comfort necessario. Questo avvicendamento avviene senza intervento manuale da parte dell'utente.
Vantaggi del Funzionamento Ibrido
La caldaia ibrida è una soluzione smart e innovativa per un buon comfort abitativo e, al contempo, per controllare i consumi. Essa coniuga l’esigenza ambientale con il comfort abitativo garantito dalla caldaia a condensazione, riducendo la dipendenza dal gas metano o GPL grazie all'apporto della pompa di calore alimentata elettricamente. Questo porta a un risparmio e a una riduzione dei consumi energetici, in quanto il sistema interpreta le informazioni dell'ambiente esterno e interno alla casa e individua il generatore più conveniente da usare tra gas o elettricità (o entrambi).
Requisiti Tecnici e Normative
Per i sistemi ibridi, soprattutto se oggetto di incentivi statali, è fondamentale rispettare specifici pre-requisiti tecnici. Ad esempio, il sistema ibrido deve essere costituito da pompa di calore e caldaia a condensazione espressamente realizzati e concepiti dal fabbricante per funzionare in abbinamento tra loro. Inoltre, il rapporto tra la potenza termica utile nominale della pompa di calore e la potenza termica utile nominale della caldaia deve essere minore o uguale a 0,5. Altri requisiti tecnici minimi riguardano i coefficienti di prestazione (COP) e il rapporto di efficienza energetica (EER) della pompa di calore, dichiarati nel libretto tecnico dell'impianto.
La temperatura minima di cut-off, ovvero la temperatura esterna al di sotto della quale la pompa di calore cessa di funzionare lasciando il carico alla caldaia, è solitamente indicata dal produttore. In linea del tutto generale, e senza alcuna pretesa di esaustività, il range di temperature minime esterne al cui interno avviene lo switch è di solito compreso fra 7°C e 5°C. È sempre consigliabile contattare direttamente il produttore per avere informazioni precise sulle macchine previste per un sistema ibrido e sulle temperature di switch.
Tipologie di Impianti Ibridi e Configurazioni Avanzate
Esistono diverse configurazioni di impianti ibridi, adattabili a molteplici esigenze abitative e strutturali.
Impianti Ibridi Standard

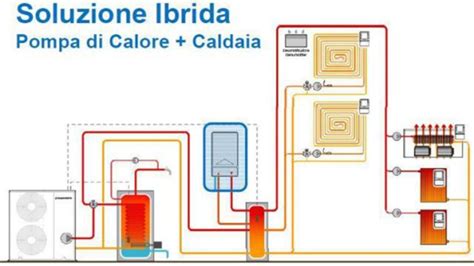

In una configurazione tipica, un impianto ibrido può servire al riscaldamento e alla produzione di ACS. È possibile aggiungere nella medesima Centrale Termica anche un impianto di raffrescamento, con la sola pompa di calore che opera come generatore (chiaramente questa dovrà avere una struttura definita con i dati per entrambi i servizi, riscaldamento e raffrescamento). Un volume di accumulo (di 50L, ad esempio) che funge da volano termico alla pompa di calore, può essere inserito come "Accumulo Inerziale" direttamente nella finestra "Generazione Impianto" del software di progettazione.
Caldaie Ibride Monoblocco e con Generatori Distinti
Le caldaie ibride possono presentarsi in diverse composizioni:
- Caldaia monoblocco: Questa soluzione è ottima quando vi sono vincoli architettonici, per esempio legati agli interventi sulla facciata o l'impossibilità di installare pannelli solari termici.
- Sistemi con generatori distinti: Nel caso di sistemi come ECOhybrid, i due generatori (pompa di calore e caldaia a condensazione) si presentano come prodotti distinti. Il sistema è caratterizzato da tre unità: caldaia a condensazione, pompa di calore e injection box. Questa soluzione è compatta, pratica e piccola, ideale nelle ristrutturazioni o per la sostituzione di caldaie obsolete in impianti a radiatori.
Impianti Ibridi ad Alta Temperatura
Per impianti ad alta temperatura, come i classici termosifoni che si attivano con acqua tecnica ad alta temperatura (70°C), l’unica scelta per sostituire una vecchia caldaia con un nuovo sistema più conveniente e green può essere una caldaia ibrida ad alta temperatura. Chiaramente, i costi di una caldaia ibrida ad alta temperatura sono più elevati rispetto a un modello "tradizionale", ma offrono un'efficienza superiore in questi contesti.
Caldaie Ibride con Fotovoltaico e Solare Termico
L'integrazione di sistemi ibridi con fonti rinnovabili aggiuntive, come il solare termico e il fotovoltaico, amplifica i benefici in termini di risparmio energetico e riduzione dell'impatto ambientale.
- Caldaia ibrida e fotovoltaico: ECOhybrid è un esempio di sistema perfetto per unire i vantaggi di caldaia ibrida e fotovoltaico. Durante le ore diurne, i pannelli fotovoltaici catturano l’energia solare e la convertono in elettricità, che può essere utilizzata direttamente per alimentare la pompa di calore. Nei periodi in cui l’energia solare non è sufficiente, la caldaia a condensazione interviene per garantire un apporto costante di calore. Questa integrazione mira a massimizzare l'autoconsumo dell'energia elettrica prodotta.
- Caldaia ibrida e solare termico: È possibile collegare la caldaia ibrida anche a un impianto solare termico. Prodotti come SOLARdens si basano su un generatore a condensazione e un generatore alimentato dall’energia del sole anziché dall’elettricità, per la produzione di acqua calda. Un altro prodotto innovativo è SOLARfryo, una caldaia ibrida rinnovabile che combina pompa di calore, caldaia a condensazione e (su richiesta) energia termica del sole.
L'ottimizzazione di questi sistemi permette di far lavorare meglio il sistema ibrido, ad esempio impostando una soglia di temperatura esterna più bassa per l’avvio della caldaia a condensazione, impostando temperature simili di pompa di calore e caldaia a condensazione, o aumentando il tempo di accensione della caldaia.
I Pannelli Solari Ibridi (Fotovoltaico-Termici)
I pannelli solari ibridi rappresentano una soluzione innovativa ed efficiente che combina l’effetto fotovoltaico con quello termico al fine di generare energia sia elettrica che termica. Questi dispositivi uniscono le caratteristiche degli impianti termici e fotovoltaici per produrre energia elettrica, acqua calda e riscaldamento.
Cosa Sono e Come Funzionano
I pannelli solari ibridi sono composti da un substrato isolante su cui sono montati tubi conduttori in rame o alluminio, destinati al trasporto del fluido termovettore. Sopra questi tubi vengono posizionati i pannelli fotovoltaici, responsabili della conversione diretta dell’energia solare in energia elettrica.Nel funzionamento di tali sistemi, i moduli fotovoltaici tendono a perdere efficienza con l’aumento della temperatura, poiché il loro rendimento ottimale si verifica a circa 25°C. Per risolvere questo problema, si utilizza un collettore solare termico posizionato sotto i moduli fotovoltaici, sfruttando il calore in eccesso per riscaldare l’acqua. Questo approccio non solo ottimizza l’efficienza dei moduli fotovoltaici, ma utilizza anche il calore residuo per fornire acqua calda sanitaria e contribuire al riscaldamento dell’edificio.Un componente importante di questi sistemi è l’inverter ibrido, responsabile della conversione della corrente continua dei moduli fotovoltaici in corrente alternata e della gestione delle diverse funzioni, tra cui l’alimentazione dell’edificio, la ricarica delle batterie di accumulo e l’interazione con la rete esterna.

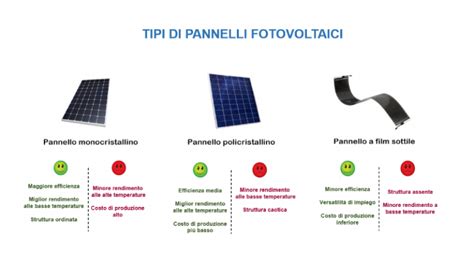

Tipologie di Pannelli Solari Ibridi
Esistono diverse tipologie di pannelli solari fotovoltaici ibridi, ognuna con caratteristiche specifiche:
- Ad aria: Possono presentare una riduzione del recupero termico e del rendimento delle celle solari a causa delle basse prestazioni dell’aria nell’asportare calore.
- Ad acqua: Offrono un’efficiente trasmissione del calore e di scambio termico, rendendoli particolarmente efficienti.
- Vetrati: Presentano il vantaggio di ridurre le dispersioni energetiche frontali grazie al vetro, ma in periodi di maggiore irraggiamento solare possono subire la stagnazione, ovvero la temperatura interna del pannello diventa molto elevata e riduce il rendimento elettrico.
- Non vetrati: Presentano una resa elettrica minore rispetto alle altre tipologie di pannello.
- A collettori piani e a concentrazione: Si distinguono per le elevate prestazioni nell’assorbimento dell’irraggiamento solare, sia per la generazione di energia che per la produzione di calore.
- A idrogeno: Pannelli particolari che durante le ore diurne sono in grado di captare energia solare da trasformare in energia grazie ad una miscela di acqua e metanolo, producendo idrogeno da immagazzinare per poi essere utilizzato come combustibile o per la produzione di energia elettrica anche in assenza di sole.
- Sotto vuoto: Caratterizzati da celle fotovoltaiche inserite all’interno di tubi solari sottovuoto, hanno un’elevata capacità di assorbimento della radiazione solare e possono essere utilizzati anche in impianti di solar-cooling data l'elevata temperatura raggiungibile dall'acqua.
Vantaggi e Svantaggi dei Pannelli Ibridi
I pannelli solari ibridi offrono numerosi vantaggi: riduzione dei costi energetici, un unico impianto per due funzioni, riduzione delle emissioni di gas serra, ottimizzazione dello spazio, efficienza più elevata del fotovoltaico tradizionale, maggiore flessibilità (autoconsumo, scambio sul posto) e aumento del rendimento dell’impianto termofotovoltaico.Tra gli svantaggi, il costo per l’acquisto e l’installazione può essere maggiore rispetto ai pannelli tradizionali. La manutenzione è necessaria e deve essere eseguita con regolarità per mantenere le prestazioni. Inoltre, non possono sostituire completamente la caldaia, soprattutto in aree dove gli inverni sono rigidi. Nonostante ciò, rappresentano un investimento che può garantire risparmi significativi nel medio-lungo periodo.
L'Impianto Fotovoltaico: Componenti e Schemi di Collegamento
La realizzazione dello schema di impianto fotovoltaico rappresenta una fase cruciale nell’attività di progettazione. È di fondamentale importanza dimensionare adeguatamente tutti gli elementi, in quanto ciò incide sulla produttività e sul rendimento dell’impianto.
Componenti Fondamentali
Un impianto fotovoltaico è caratterizzato da alcuni elementi fondamentali:
- Generatore fotovoltaico: L’insieme dei pannelli solari, composto da celle fotovoltaiche connesse tra loro per formare moduli, che a loro volta sono collegati in serie per formare una stringa. Converte l’energia solare in energia elettrica.
- Inverter: Il convertitore elettrostatico che trasforma la corrente da continua in alternata. Può essere centralizzato (un solo dispositivo) o per stringa (più inverter, a discrezione del progettista). La scelta delle caratteristiche e del dimensionamento dell’inverter è fondamentale per la performance dell’impianto.
- Quadri elettrici: I quadri di campo si trovano tra l’inverter e il generatore e servono per mettere in parallelo più stringhe. Possono includere sezionatori di stringa, diodi di blocco, dispositivi di protezione dalle sovratensioni e sezionatori.
- Eventuale accumulo: Un sistema di accumulo, costituito da specifiche batterie, permette di preservare l’energia prodotta e consumarla anche nel momento in cui non si ha radiazione solare. In questi casi, è presente un regolatore di carica che controlla il processo di carica o di scarica per salvaguardare la vita della batteria.
- Interfaccia: Il dispositivo di interfaccia rileva la tensione elettrica e, in assenza di tensione, stacca il generatore fotovoltaico dal resto dell’impianto.
Tipi di Schema di Impianto Fotovoltaico
Un impianto fotovoltaico può essere di due tipologie principali:
- Impianto grid-connected: Connesso alla rete elettrica nazionale, consente di immettere l’energia prodotta nella rete ed utilizzarla nel momento in cui se ne ha bisogno (meccanismo di scambio sul posto). Per una corretta funzionalità sono necessarie tre precise misurazioni: la quantità totale di energia prodotta dall’impianto, la quantità totale di energia immessa in rete e la quantità totale di energia prelevata dalla rete.
- Impianto stand alone: Non connesso alla rete elettrica, ma dotato di un accumulatore.
Funzionamento con Accumulo e Rete

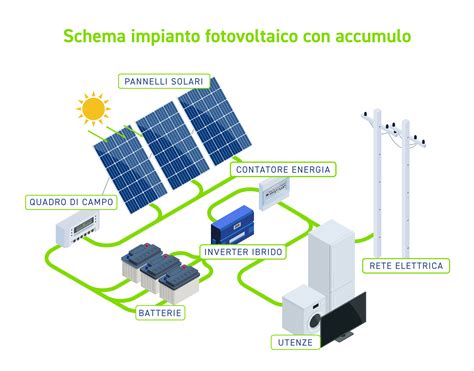

In uno schema di produzione di energia elettrica generata a partire da un impianto fotovoltaico con accumulo, le radiazioni solari raggiungono i pannelli solari, l'inverter trasforma l'energia continua in alternata. A questo punto, l'energia prodotta può essere sfruttata in diverse modalità: l'utenza utilizza l'energia nel momento di produzione; l'energia viene accumulata nella batteria, per poi essere prelevata nei periodi di mancata produzione; caricata la batteria, l'energia viene immessa in rete per poi essere utilizzata quando la batteria si è svuotata. Questo modello è un impianto fotovoltaico con sistema di accumulo (storage) connesso alla rete elettrica e prevede la presenza di due contatori: uno di produzione e uno di scambio.
È fondamentale che tutti i componenti dello schema di impianto lavorino correttamente e in maniera efficiente. Un ombreggiamento anche su un solo modulo o su una cella, infatti, può provocare un passaggio di corrente inversa, responsabile dell’effetto hot-spot che può causare danni.
Ottimizzazione, Scelte Progettuali e Vantaggi Complessivi
L'obiettivo ultimo di un impianto ibrido con integrazione solare o fotovoltaica è massimizzare l'efficienza energetica e il comfort, minimizzando i costi di gestione e l'impatto ambientale.
Ottimizzazione dell'Impianto Esistente
Se non è possibile sostituire completamente l'impianto, è sempre possibile ottimizzarlo. Ad esempio, in presenza di termosifoni, un lavaggio accurato del circuito e l'installazione di valvole termostatiche o controllabili dalla building automation possono apportare significativi benefici. In alcuni casi, la sostituzione di elementi obsoleti con termosifoni in acciaio più performanti o il passaggio a ventilconvettori (anche in soluzioni esteticamente gradevoli per ambienti domestici) può migliorare ulteriormente le prestazioni.
Rifare l'Impianto da Zero
Se si ha la possibilità di investire maggiormente, l'occasione può essere quella di passare a un sistema radiante, a pavimento o a soffitto. Anche in presenza di vincoli di spazio, esistono soluzioni che permettono l'installazione di sistemi radianti in pochi centimetri di spessore. Una via di mezzo potrebbe essere quella di mantenere i termosifoni e rifare le linee di adduzione, risolvendo vecchi problemi e apportando enormi benefici. Ogni tasca può trovare una soluzione adatta, con una valutazione tecnica ed economica accurata.
Ventilazione Meccanica e Involucro Performante
Per ottenere edifici performanti e salubri, è fondamentale considerare anche la ventilazione meccanica e un involucro edilizio efficiente.
- Soluzioni puntuali: Se non si ha spazio per lavori edili come controsoffitti o velette, si possono scegliere soluzioni puntuali, prestando attenzione a scambiatori di calore efficienti e alla funzione di free cooling.
- Soluzioni centralizzate: Con spazio a sufficienza, soprattutto in caso di rifacimento degli impianti con sistemi radianti, è consigliabile inserire una ventilazione meccanica controllata con funzione di deumidificazione e batteria aggiuntiva per il raffrescamento. Esistono anche soluzioni intermedie centralizzate che aiutano in estate grazie all’inserimento di batterie alimentate dalla centrale termica.
La Visione "No Gas" e le Criticità
Alcuni sostengono che la caldaia ibrida, combinata con pompa di calore e solare termico, sia una pratica del passato, soprattutto per chi ambisce a una "casa no gas". L'argomento è che le moderne pompe di calore, se correttamente dimensionate e abbinate a un involucro edilizio performante e a un impianto fotovoltaico, possono coprire tutte le esigenze energetiche dell'abitazione, eliminando completamente la dipendenza dai combustibili fossili. Tuttavia, è importante notare che l'integrazione del fotovoltaico con sistemi di accumulo energetico sta diventando sempre più comune, permettendo di sfruttare l'energia solare in modo ancora più efficiente e indipendente dai combustibili fossili.
L'installazione di una caldaia ibrida rientra tra gli incentivi fiscali di Ecobonus e Bonus Casa ed è considerato un intervento trainante con potenziale doppio salto energetico, utile per accedere al Superbonus con aliquota determinata dalla normativa vigente. Esiste anche il Conto Energia Termico, che continua a essere valido e offre contributi a fondo perduto fino al 65% della spesa per interventi di efficientamento energetico.
Pro e Contro della Caldaia Ibrida
Per riassumere i pro e i contro della caldaia ibrida:
Pro:
- Risparmio e riduzione dei consumi: Il sistema interpreta le informazioni dell’ambiente e individua il generatore più conveniente da usare tra gas o elettricità (o entrambi).
- Flessibilità dell’impianto: Le diverse tipologie di impianti ibridi permettono di rispondere alle specifiche esigenze di numerosi ambienti. Un sistema ibrido con generatori separati adatta la scelta della pompa di calore e della caldaia a condensazione alle reali esigenze dell’abitazione.
- Idoneità per abitazioni con vincoli: Particolarmente utile per case molto grandi e non coibentate, abitazioni sprovviste di spazio per una pompa di calore e il relativo serbatoio per ACS, o quando si ha bisogno di molta acqua calda (es. condomini).
- Compatibilità con impianti esistenti: Permette di non sostituire l’impianto a termosifoni preesistente, offrendo comunque un miglioramento delle prestazioni.
- Accesso a incentivi: Rientra tra gli incentivi fiscali e può facilitare l'accesso a bonus per il miglioramento energetico.
Contro:
- Investimento iniziale: I costi di sostituzione di una caldaia con una nuova caldaia ibrida sono più alti rispetto a una normale caldaia a condensazione, sebbene ripagati nel tempo dal risparmio in bolletta.
- Non elimina del tutto il gas: La caldaia ibrida sfrutta la pompa di calore elettrica e la caldaia a condensazione a gas, quindi avrà sempre una doppia bolletta, pur riducendo significativamente l'uso del gas.
- Costi più elevati per alta temperatura: Le caldaie ibride ad alta temperatura hanno costi più elevati rispetto a un modello "tradizionale".
In conclusione, la caldaia ibrida è una scelta conveniente per molteplici contesti, specialmente in presenza di esigenze termiche elevate, vincoli strutturali o la necessità di integrare un impianto esistente. Per chi mira a una casa completamente "no gas", una pompa di calore ben dimensionata, supportata da fotovoltaico e accumulo, rappresenta l'opzione più radicale e indipendente dai combustibili fossili, ma richiede una progettazione accurata e spesso interventi più invasivi sull'edificio. La scelta migliore dipenderà sempre dalle specifiche esigenze dell'abitazione e dalle possibilità di investimento, con la consulenza di un professionista qualificato.
