Il sistema di trasmissione di un veicolo è un intricato insieme di componenti meccanici che lavorano in sinergia per trasferire l'energia generata dal motore alle ruote motrici, permettendo così il movimento. Tra questi componenti fondamentali, l'albero di trasmissione e la frizione rivestono un'importanza capitale, ciascuno con funzioni specifiche e un'evoluzione tecnologica costante volta a migliorarne prestazioni e affidabilità.
La Funzione Chiave dell'Albero di Trasmissione

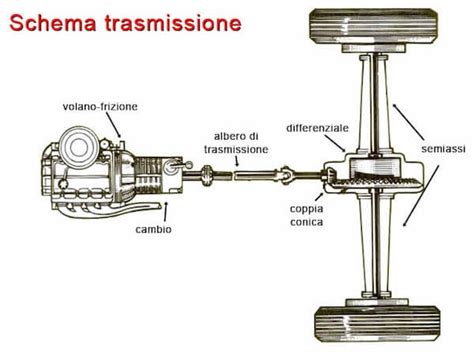

L'albero di trasmissione è un dispositivo essenziale che ha il compito di trasferire alle ruote motrici l'energia prodotta dal motore, fungendo da collegamento tra il cambio e il differenziale. Generalmente costituito da un albero robusto equipaggiato con giunti cardanici, questo componente è impiegato sia in vetture a trazione anteriore che integrale. L'energia che transita attraverso l'albero di trasmissione viene definita coppia cinematica. Durante il suo funzionamento, l'albero è sottoposto a significative sollecitazioni di torsione e taglio, la cui entità corrisponde alla differenza tra la coppia in entrata e il carico che deve spostare. Pertanto, la coppia in entrata deve non solo essere superiore al carico da superare, ma anche sufficientemente robusta da sopportare questi stress meccanici.
Storicamente, il concetto di "albero motore" ha iniziato a prendere forma a metà del XIX secolo. Le prime menzioni del termine si trovano in brevetti risalenti al 1861, riferendosi ad alberi a cinghia utilizzati per azionare macchinari. Verso la fine del XIX secolo, il termine iniziò ad assumere un significato più vicino a quello moderno. Nel 1899, il termine fu impiegato per descrivere l'albero che trasmetteva potenza dalla ruota a macchinari condotti tramite un giunto universale. La pionieristica industria automobilistica, in particolare con l'Autocar, fu tra le prime a integrare un albero motore in un'automobile a benzina.
Nelle automobili con motore anteriore e trazione posteriore, è necessario un albero di trasmissione di lunghezza considerevole per trasmettere la potenza per l'intera lunghezza del veicolo. Le configurazioni più comuni includono il tubo di torsione con un singolo giunto universale e l'unità Hotchkiss, più diffusa, che utilizza due o più giunti. In molti di questi veicoli, la frizione e il cambio sono montati direttamente sul motore, e l'albero di trasmissione convoglia la potenza a una trasmissione finale posizionata nell'asse posteriore.
Quando il veicolo è fermo, l'albero di trasmissione solitamente non ruota. Tuttavia, alcuni veicoli, in particolare auto sportive che mirano a un migliore bilanciamento del peso, adottano un cambio posteriore. In tali configurazioni, la frizione e la trasmissione sono spostate nella parte posteriore dell'auto, con l'albero di trasmissione che funge da collegamento tra motore e gruppo cambio-differenziale. In questi casi, l'albero di trasmissione può ruotare continuamente con il motore, anche quando il veicolo è fermo e non è inserita alcuna marcia. Un esempio notevole è quello di alcuni modelli Porsche (come le 924, 944 e 928), dove la frizione è montata sul retro del motore e l'albero di trasmissione, protetto da un tubo di coppia, trasferisce la potenza al cambio posteriore. In questi specifici modelli Porsche, l'albero di trasmissione ruota solo quando le ruote posteriori sono in movimento, poiché la frizione montata sul motore può disaccoppiare la rotazione dell'albero motore da quella dell'albero di trasmissione. Questo design consente al motore di girare liberamente durante le operazioni di cambio marcia, riducendo l'inerzia rotazionale aggiunta dell'albero di trasmissione.
Un albero di trasmissione che collega un differenziale posteriore a una ruota posteriore può essere definito semialbero. Le prime automobili utilizzavano spesso trasmissioni a catena o a cinghia in alternativa all'albero di trasmissione. Nell'inglese britannico, il termine "albero di trasmissione" è talvolta limitato a un albero trasversale che trasmette potenza alle ruote, in particolare a quelle anteriori. Un albero che collega il cambio a un differenziale posteriore è talvolta chiamato albero di trasmissione (driveshaft). Un gruppo albero di trasmissione completo è tipicamente composto da un albero, un giunto scorrevole e uno o più giunti universali. Il tipo "slip-in-tube" rappresenta una soluzione evoluta che migliora la sicurezza in caso di incidente.
Struttura e funzionamento dell’albero motore (animazione 3D) - Motorservice Group
L'industria automobilistica utilizza anche alberi di trasmissione in impianti di prova. Ad esempio, in un banco prova motore, un albero di trasmissione viene impiegato per trasferire una specifica velocità o coppia da un motore a combustione interna a un dinamometro. Per garantire la sicurezza, viene utilizzata una "protezione dell'albero" in corrispondenza dei collegamenti per prevenire contatti accidentali e per il rilevamento di eventuali guasti.
L'Evoluzione Tecnologica della Frizione
La frizione gioca un ruolo cruciale nel sistema di trasmissione, avendo l'importantissima funzione di collegare e disconnettere il volano motore dal cambio. Questo meccanismo consente l'accoppiamento e il disaccoppiamento controllati tra il motore e la trasmissione. Nell'avviamento del veicolo, la frizione ha il compito di collegare gradualmente il motore alla trasmissione, evitando colpi o strappi che potrebbero danneggiare i componenti o creare disagio ai passeggeri.
La frizione subisce un maggior consumo quando viene utilizzata in fase di avviamento del veicolo. Questo perché le velocità del volano e dell'albero di ingresso del cambio sono inizialmente molto diverse, determinando uno slittamento maggiore tra le superfici di attrito. Durante i cambi di marcia, invece, l'azione rapida e robusta della molla che agisce sullo spingidisco riduce al minimo questo slittamento, limitando così l'usura delle superfici di attrito e la potenza dissipata. Le molle presenti tra il disco e il mozzo portadisco contribuiscono ulteriormente ad attenuare vibrazioni e contraccolpi, riducendo l'usura delle guarnizioni sul disco.
I cambi di marcia, sia manuali che automatici, sono composti da ingranaggi che permettono di variare i rapporti di trasmissione, adattando la coppia e la velocità in base alle esigenze di guida. I rotismi, sistemi composti da due o più ruote dentate ingrananti, sono alla base del funzionamento del cambio e del differenziale. Essi consentono di trasmettere potenza meccanica variando parametri come il numero di giri e la coppia. Si distinguono in riduttori (dove la velocità in uscita è minore di quella in entrata, con conseguente moltiplicazione della coppia) e moltiplicatori (dove la velocità in uscita è maggiore di quella in entrata).
Per migliorare l'efficienza e la durata degli ingranaggi, vengono spesso utilizzate ruote dentate cilindriche con denti elicoidali. Questo design aumenta il numero di denti che ingranano contemporaneamente, migliorando la distribuzione delle forze, riducendo le dimensioni degli ingranaggi, il peso e l'usura.
Esistono diverse tipologie di cambi. Il cambio manuale si basa su un sistema di frizione e ingranaggi che consentono il passaggio tra diverse marce. Il cambio a doppia frizione (DCT) combina i vantaggi del cambio automatico e manuale, utilizzando due frizioni indipendenti per gestire le marce pari e dispari, garantendo cambi di marcia rapidi e fluidi.
Il Ruolo Fondamentale del Differenziale
Il differenziale è un altro componente essenziale del sistema di trasmissione, con due funzioni primarie:
- Regolazione delle velocità di rotazione delle ruote: Il differenziale permette alle ruote dello stesso asse, o di assi differenti in sistemi più complessi, di ruotare a velocità diverse. Questa capacità è fondamentale in curva, dove le ruote esterne devono percorrere una distanza maggiore rispetto a quelle interne, e quindi devono girare più velocemente.
- Distribuzione della coppia motrice: Il differenziale ha anche l'importante funzione di trasferire in modo equilibrato la coppia fornita dal sistema di trasmissione, attraverso una presa di moto, ai due alberi di uscita (i semiassi).
Strutturalmente, il differenziale è composto da una coppia di ingranaggi cilindrici di riduzione e da un sistema epicicloidale, formato da ingranaggi "satelliti" e due "planetari". I planetari sono collegati ai semiassi attraverso un giunto, consentendo così la trasmissione del moto alle ruote.
L'Albero di Trasmissione nelle Motociclette
Anche le motociclette fanno ampio uso di alberi di trasmissione, offrendo vantaggi in termini di durata, pulizia e ridotta manutenzione rispetto alle trasmissioni a catena o a cinghia. Case motociclistiche come BMW producono motociclette con albero cardanico dal 1923, e Moto Guzzi ha costruito bicilindrici a V con trasmissione ad albero dagli anni '60.
Per ottimizzare la trasmissione di potenza, i motori delle motociclette con trasmissione ad albero sono spesso posizionati in modo che l'albero a gomiti sia longitudinale e parallelo al telaio. Questa configurazione richiede una rotazione di soli 90° nella trasmissione di potenza, anziché le due rotazioni necessarie in altri layout. Tuttavia, i motocicli con trasmissione ad albero sono soggetti all'"effetto albero", un fenomeno per cui il telaio tende a sollevarsi quando viene applicata potenza.
Applicazioni Specialistiche e Innovazioni
L'albero di trasmissione trova impiego anche in contesti non strettamente automobilistici. Nelle navi a motore, l'albero di trasmissione, o albero dell'elica, collega l'elica esterna al macchinario di propulsione interno, attraversando lo scafo attraverso una tenuta meccanica o un premistoppa.
Le locomotive a vapore con ingranaggi, come le Shay, Climax e Heisler, introdotte alla fine del XIX secolo, utilizzavano unità a penna d'oca per accoppiare la potenza di un motore multicilindrico centrale a ciascuno dei carrelli. Un'estremità di ciascun albero di trasmissione era accoppiata al carrello motorizzato tramite un giunto universale, mentre l'altra estremità riceveva potenza dall'albero motore, dalla trasmissione o da un altro carrello, sempre attraverso un secondo giunto universale. Le unità a penna d'oca hanno anche la capacità di scorrere longitudinalmente, variando la loro lunghezza in modo efficace. Alberi cardanici sono utilizzati anche in alcune locomotive diesel e persino in alcune locomotive elettriche ad alta velocità.
Anche nel mondo delle biciclette, l'albero motore è stato proposto come alternativa alla trasmissione a catena per oltre un secolo, sebbene non abbia mai raggiunto una popolarità diffusa, offrendo prestazioni più costanti.
Gli alberi di trasmissione sono anche impiegati per trasferire potenza da un motore o da una presa di forza (PTO) a un'attrezzatura accessoria montata sul veicolo, come un compressore d'aria.
Processi di Produzione e Componenti Specifici
Le moderne tecnologie di produzione offrono nuove possibilità per la realizzazione di alberi di trasmissione. Il processo di avvolgimento del filamento sta guadagnando popolarità per la creazione di alberi di trasmissione compositi, che offrono vantaggi in termini di leggerezza e resistenza.
Un esempio specifico di albero di trasmissione, come quello con codice di confronto 084 311 105 M, ha dimensioni di 28 cm di lunghezza e 4,7 cm di larghezza e altezza, con un peso di 1,12 kg. Questo tipo di ricambio originale è progettato per garantire la massima qualità e precisione di adattamento, assicurando prestazioni e affidabilità ottimali. La sua costruzione robusta e durevole è pensata per un'integrazione semplice nel gruppo cambio e frizione.
Sicurezza e Considerazioni Logistiche
La sicurezza del cliente è una priorità assoluta, e i prodotti offerti rispettano gli attuali standard di sicurezza, dovendo essere utilizzati esclusivamente per lo scopo previsto. È importante notare che, in alcune regioni, per le spedizioni di pacchi e merce ingombrante può essere applicato un supplemento. I tempi di consegna variano a seconda dell'articolo e del paese di destinazione, e vengono visualizzati chiaramente nella pagina dell'articolo una volta selezionato il paese corretto.
In sintesi, l'albero di trasmissione e la frizione sono componenti vitali che richiedono un'attenta progettazione, produzione e manutenzione. La loro continua evoluzione tecnologica assicura che i veicoli moderni offrano prestazioni sempre più elevate, maggiore efficienza e affidabilità su strada.
