L'Evoluzione dell'Elettronica Automobilistica: Dall'Accensione Elettronica all'Intelligenza su Ruote

L'industria automobilistica ha vissuto una trasformazione radicale negli ultimi decenni, guidata dall'inarrestabile avanzata dell'elettronica. Quella che un tempo era una semplice macchina con componenti meccanici, oggi è un sofisticato sistema di calcolo su ruote, un vero e proprio computer che gestisce ogni aspetto del suo funzionamento. L'elettronica automobilistica è il complesso ecosistema che elabora e gestisce segnali elettrici e potenza, con l'obiettivo di monitorare, controllare e ottimizzare ogni funzione del veicolo. Dalle prime applicazioni pionieristiche ai sistemi avanzati di guida autonoma, questa evoluzione ha ridefinito la sicurezza, l'efficienza, le prestazioni e l'esperienza complessiva dell'utente.

Le Origini dell'Elettronica nei Veicoli

Le prime incursioni dell'elettricità nell'automobile risalgono agli albori della sua storia, con l'introduzione dei fari elettrici e, successivamente, dei motori elettrici per l'avviamento e l'azionamento dei tergicristalli. Questi passi iniziali, sebbene rudimentali, hanno posto le basi per un futuro in cui l'elettronica avrebbe giocato un ruolo sempre più centrale.

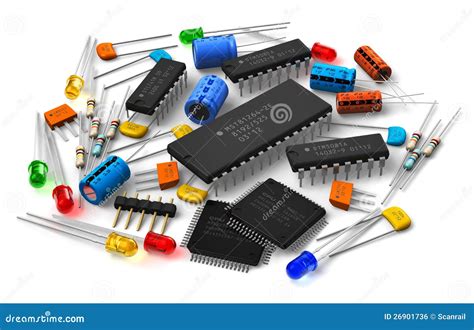

Il vero punto di svolta è arrivato con lo sviluppo dei semiconduttori discreti, come transistor e diodi. Questi componenti hanno permesso ai produttori di integrare sistemi come gli alternatori, che garantivano una fornitura di energia più affidabile, e i primi rudimentali sistemi di iniezione elettronica del carburante, volti a migliorare l'efficienza del motore.

L'Era dei Circuiti Integrati e delle ECU

L'avvento dei circuiti integrati negli anni '80 ha segnato una rivoluzione copernicana nell'elettronica automobilistica. L'introduzione delle unità di controllo elettronico (ECU) multichip ha permesso di centralizzare e ottimizzare la gestione di funzioni critiche. Queste centraline hanno iniziato a governare sistemi complessi come la gestione del motore, i sistemi antibloccaggio dei freni (ABS) e i moduli di controllo elettronico della stabilità (ESC), migliorando significativamente la sicurezza e le prestazioni dei veicoli.

Nel corso del XXI secolo, l'adozione dell'elettronica automobilistica ha subito un'accelerazione esponenziale. Le automobili sono diventate veri e propri "computer su ruote", aprendo la strada a un futuro definito dal software e alle nuove frontiere della mobilità.

Le Cinque Tendenze Chiave che Guidano l'Innovazione Elettronica

La crescente importanza dei sistemi elettronici nei veicoli è plasmata da cinque tendenze fondamentali che stanno ridefinendo il settore automobilistico:

Sicurezza Avanzata

La spinta verso una maggiore sicurezza è incessante, alimentata da governi, consumatori e dall'industria stessa. L'integrazione di sensori sofisticati e sistemi intelligenti permette di individuare e gestire pericoli in modo più rapido ed efficace rispetto alle capacità umane. Questi sistemi sono essenziali per rispettare normative sempre più stringenti e soddisfare le aspettative dei clienti in termini di protezione.

Efficienza Energetica e Riduzione delle Emissioni

Le esigenze di migliorare l'efficienza dei veicoli sono cresciute parallelamente all'introduzione di normative sulle emissioni sempre più severe. Produttori e fornitori hanno implementato sistemi elettronici di monitoraggio e controllo in tempo reale su ogni componente della catena cinematica. L'obiettivo è aumentare il rendimento, ridurre l'inquinamento e minimizzare il consumo di carburante, senza compromettere le prestazioni.

Esperienza Utente e Connettività

L'elettronica ha permeato ogni aspetto della nostra vita quotidiana, e i conducenti e i passeggeri si aspettano la stessa connettività, semplicità d'uso e funzionalità dai loro veicoli, come quella offerta dai dispositivi di consumo. I sistemi di infotainment, la connettività smartphone e le interfacce utente intuitive sono diventati elementi centrali nell'esperienza automobilistica.

Elettrificazione dei Veicoli

Il passaggio dai tradizionali motori a combustione interna (ICE) ai veicoli ibridi e completamente elettrici (EV) può potenzialmente raddoppiare il numero di moduli elettronici presenti in un'auto. La natura ad alta tensione delle catene cinematiche elettriche introduce nuove complessità e sfide in termini di sicurezza funzionale, richiedendo soluzioni elettroniche altamente specializzate.

Guida Autonoma

I rapidi progressi dai veicoli semi-autonomi a quelli completamente autonomi aumentano drasticamente la dipendenza dall'elettronica automobilistica. Funzionalità come il cruise control adattivo, il mantenimento della corsia e la frenata automatica di emergenza combinano sensori avanzati, capacità di calcolo e controllo del motore per automatizzare le attività di guida, aprendo la strada a un futuro di mobilità completamente automatizzata.

Architettura dell'Elettronica Automobilistica: Componenti Fondamentali

I diversi sistemi elettronici di un veicolo sono costituiti da una miriade di componenti interconnessi, ognuno con requisiti specifici in termini di progettazione, funzionamento e manutenzione.

Sensori

I sensori sono gli "occhi" e le "orecchie" del veicolo. Misurano parametri fisici e li trasmettono ad altri sistemi. Possono rilevare condizioni interne (come pressione o temperatura all'interno del motore) o esterne (come la velocità o la prossimità di altri oggetti). Sensori avanzati come radar, ultrasuoni, telecamere e LiDAR (Light Detection and Ranging) forniscono informazioni dettagliate su distanza, forma e posizione degli ostacoli. I dati aggregati da questi sensori, attraverso l'intelligenza artificiale e la fusione dei dati, conferiscono al veicolo una consapevolezza ambientale senza precedenti.

Attuatori

Gli attuatori trasformano un segnale elettrico in un'azione meccanica. Sostituiscono sempre più i collegamenti meccanici tradizionali. Possono variare da semplici dispositivi, come l'apertura di una bocchetta del climatizzatore, a complessi sistemi che gestiscono il cambio di marcia nella trasmissione.

ECU (Electronic Control Units)

Le ECU sono il "cervello" del veicolo. Raccolgono e processano i dati provenienti dai sensori e gli input del conducente per controllare le varie funzioni. Simili a computer, le ECU utilizzano software e firmware per gestire il funzionamento dell'auto, dalle emissioni alla sicurezza attiva.

Elettronica di Potenza

Questo segmento comprende moduli di controllo, alimentatori, convertitori di potenza e cablaggi progettati per gestire tensioni elevate. L'elettronica di potenza è cruciale per fornire energia ai sistemi che richiedono maggiore apporto, come i motori elettrici nei veicoli ibridi ed elettrici, e per gestire la carica delle batterie.

Reti di Comunicazione

La comunicazione tra i vari moduli e sottosistemi è garantita da reti cablate che utilizzano protocolli standard come CAN Bus, LIN, FlexRay ed Ethernet. Queste reti non solo permettono ai componenti interni del veicolo di scambiarsi informazioni, ma facilitano anche la connettività V2X (Vehicle-to-Everything), permettendo al veicolo di comunicare con smartphone, Internet, GPS, infrastrutture stradali e altri veicoli.

Moduli Elettronici per Categoria di Veicolo

Catena Cinematica (Powertrain)

La catena cinematica comprende tutti i sistemi che forniscono coppia alle ruote. È la parte del veicolo che consuma più energia, rendendo l'ottimizzazione elettronica fondamentale per migliorare l'efficienza del carburante, le prestazioni e ridurre le emissioni.

Nei veicoli a combustione interna, i moduli elettronici comuni includono:

• Controlli elettronici del carburante
• Controlli delle emissioni
• Unità di controllo motore (ECU)
• Gestione del motore
• Sensori del motore
• Comandi della trasmissione

Nei veicoli ibridi ed elettrici, si aggiungono moduli di potenza specifici:

• Sistemi di gestione della batteria (BMS)
• Controlli della temperatura della batteria
• Motori elettrici (azionamento diretto)
• Componenti elettronici di ricarica (on-board chargers)
• Inverter e regolatori di tensione

Sistemi di Sicurezza

L'aumento delle capacità dei sensori e dell'edge computing nelle ECU consente di migliorare notevolmente la sicurezza dei veicoli.

I sistemi di sicurezza più comuni includono:

• Airbag
• Sistemi antibloccaggio dei freni (ABS)
• Controllo della trazione (ASR)
• Telecamere di retromarcia e sensori di parcheggio
• Sensori dell'angolo cieco
• Sistemi di rilevamento e prevenzione delle collisioni
• Frenata automatica di emergenza (AEB)
• Assistenza alla partenza in salita (HSA)
• Avvisi di uscita dalla corsia (LDW)
• Monitoraggio della pressione degli pneumatici (TPMS)
• Sistemi di controllo della stabilità (ESC)

Sistemi di Informazione e Intrattenimento (Infotainment)

Questa categoria racchiude tutti i dispositivi elettronici dedicati a fornire informazioni e intrattenimento ai passeggeri.

Tra questi troviamo:

• Connettività a banda larga (4G/5G)
• Sistemi di intrattenimento (schermi posteriori, lettori multimediali)
• Quadri strumenti digitali e display multifunzione
• Sistemi di navigazione GPS
• Connettività smartphone (Apple CarPlay, Android Auto)
• Sistemi audio avanzati (altoparlanti, amplificatori)
• Interfacce utente (touchscreen, comandi vocali)

Elettronica del Telaio (Chassis Electronics)

I sistemi elettronici che non rientrano nelle categorie precedenti sono classificati come elettronica del telaio. Questi sistemi gestiscono funzioni legate alla dinamica del veicolo, alla sospensione e allo sterzo.

La Simulazione: Uno Strumento Indispensabile nella Progettazione Elettronica Automobilistica

Le sfide e la crescente complessità dell'elettronica automobilistica richiedono l'uso di strumenti di simulazione avanzati durante tutto il processo di progettazione. Testare le idee solo su prototipi fisici non è più sufficiente; è necessario verificare virtualmente la robustezza dei sistemi elettronici in condizioni estreme di carico termico, strutturale ed elettromagnetico.

I produttori di apparecchiature originali (OEM) e i loro fornitori applicano la simulazione a ogni componente, modulo e gruppo all'interno del sistema elettrico di un veicolo. Questa "prototipazione virtuale" porta a numerosi vantaggi:

• Aumento delle prestazioni: Ottimizzazione dei componenti per ottenere il massimo rendimento.
• Riduzione dei reclami in garanzia: Identificazione e correzione precoce di potenziali difetti.
• Verifica della sicurezza: Garanzia che i sistemi funzionino correttamente in tutte le condizioni operative.
• Abbattimento dei costi: Minore necessità di prototipi fisici costosi e tempi di sviluppo ridotti.
• Accelerazione del time-to-market: Immisione più rapida dei nuovi progetti sul mercato.

Le attività di simulazione nell'elettronica automobilistica si suddividono principalmente in quattro aree:

1. Funzionalità

L'uso iniziale della simulazione è volto a testare la funzionalità dei componenti. Gli ingegneri possono progettare e verificare virtualmente la risposta di ogni modulo, a livello di componente, sottosistema e sistema. Strumenti come Ansys Maxwell sono impiegati per progettare dispositivi elettromeccanici (motori, attuatori) e sistemi di elettronica di potenza (trasformatori, regolatori di tensione). Piattaforme come Ansys Zemax OpticStudio vengono utilizzate per la progettazione di sistemi ottici, essenziali per i sensori basati sulla luce, mentre Ansys Speos aiuta a esplorare l'illuminazione degli interni con simulazioni ottiche integrate.

2. Ottimizzazione

Una volta soddisfatti i requisiti funzionali, l'obiettivo si sposta sull'ottimizzazione della progettazione. Questo implica il miglioramento dell'efficienza, la riduzione delle emissioni e l'ottimizzazione delle prestazioni complessive. Strumenti come Ansys SCADE Suite permettono di modificare il firmware delle ECU, mentre Ansys HFSS viene utilizzato per progettare e ottimizzare antenne, ad esempio per sistemi GPS. L'integrazione con piattaforme di simulazione di missione digitale, come Ansys STK, garantisce che le antenne ricevano il segnale più forte possibile in diverse condizioni di guida. Piattaforme di ottimizzazione complete, come Ansys OptiSLang, consentono di raggiungere rapidamente gli obiettivi di ottimizzazione.

3. Affidabilità

L'affidabilità è un pilastro fondamentale nella progettazione automobilistica. I proprietari si aspettano che i veicoli funzionino correttamente per molti chilometri, nonostante le sfide poste da calore, vibrazioni, urti e disturbi elettromagnetici. Gli ingegneri utilizzano strumenti di simulazione strutturale, termica ed elettromagnetica per sottoporre i sistemi elettronici a rigorosi test virtuali. Ansys Mechanical, ad esempio, valuta termica, struttura e vibrazioni per garantire che tutti i componenti soddisfino i requisiti di durata. Per le schede a circuito stampato (PCB) e i circuiti integrati, strumenti come Ansys Icepak (simulazione del raffreddamento) e Ansys Sherlock (previsione dell'affidabilità) sono cruciali.

4. Compatibilità Elettromagnetica (EMC) e Interferenze Elettromagnetiche (EMI)

Le interferenze elettromagnetiche (EMI) e la compatibilità elettromagnetica (EMC) rappresentano sfide sempre più significative, specialmente nei veicoli elettrici (EV) con i loro sistemi ad alta tensione. L'aumento del numero di componenti ad alta frequenza, segnali digitali ad alta velocità, tensioni elevate delle batterie e l'uso di antenne amplifica queste problematiche. Strumenti come Ansys SIwave risolvono problemi di integrità del segnale e di potenza sulle PCB, mentre Ansys EMC Plus modella l'interazione delle onde ad alta frequenza tra cavi e fili, garantendo che tutti i sistemi elettronici operino in armonia senza interferire l'uno con l'altro.

L'evoluzione dell'accensione elettronica e dell'elettronica automobilistica in generale ha trasformato le automobili da semplici mezzi di trasporto a piattaforme tecnologiche complesse e intelligenti, pronte ad affrontare le sfide della mobilità del futuro.
