Adattare la Puleggia a Frizione della Motosega: Soluzioni e Approfondimenti Tecnici

L'adattamento di una puleggia a frizione su una motosega, o più in generale la realizzazione di un sistema di trasmissione con frizione per motori a scoppio di piccola potenza, è una problematica comune per chi si cimenta nella costruzione di macchinari agricoli o da giardinaggio fai-da-te. Un utente, ad esempio, sta costruendo un trincia tutto per uso agricolo e deve trasmettere la rotazione di un motore a scoppio da 6,5 HP sia alle ruote sia alla lama falciante, con la necessità di attivare trazione e lama in modo indipendente. L'obiettivo è realizzare qualcosa di simile a un cambio, ma senza la complessità e il costo di una frizione e di un variatore da scooter.

Questo articolo esplora diverse soluzioni tecniche e offre consigli pratici per l'installazione e la manutenzione delle frizioni, attingendo anche a discussioni tra esperti e appassionati del settore.

Sistemi di Frizione Semplici per Trasmissione del Moto

La trasmissione del moto per macchine come i trinciaerba richiede soluzioni che siano al contempo efficaci, semplici da realizzare e con costi contenuti.

Frizione a Cinghia Trapezoidale per la Lama

Per la trasmissione del moto alla lama, si potrebbe optare per una puleggia e una cinghia trapezia. Questa soluzione prevede di collegare la puleggia all'albero della lama, che a sua volta è solidale al carter coprilama del trincia. Il coprilama viene vincolato alla macchina in modo da permettergli un minimo di rotazione laterale. È importante che questa rotazione non sia eccessiva per evitare di rovinare la cinghia e lo scorrimento assiale.

L'attivazione della lama avviene tramite un comando a cavo con ritorno a molla. Spingendo il carter in avanti, si tende la cinghia, che a sua volta trasmette il moto alla puleggia della lama. Rilasciando la leva, il carter indietreggia, allentando la tensione della cinghia e lasciando la lama alla sua inerzia. Per garantire un arresto rapido e sicuro della rotazione della lama, si può integrare un freno con innesto automatico a molla, il quale preme nell'incavo della puleggia. Questo sistema permette di risolvere il problema della frizione per la lama in modo relativamente semplice.

Frizione per la Trazione delle Ruote: Freni a Tamburo e Soluzioni Simili

Per la trazione delle ruote, una soluzione interessante e robusta è quella di utilizzare freni a tamburo. Sebbene un utente abbia espresso qualche dubbio su come azionare un tamburo una volta che le ganasce iniziano a girare, l'idea di base è valida. Il ritorno del sistema dovrebbe essere a molla, in modo che rilasciando la presa, la macchina si fermi automaticamente, aumentando la sicurezza.

L'azionamento di un freno a tamburo come frizione richiede un meccanismo che permetta di controllare l'espansione delle ganasce in modo progressivo. Non è un sistema di "innesto" nel senso tradizionale di una frizione automobilistica, ma può fungere da meccanismo di blocco/sblocco della rotazione.

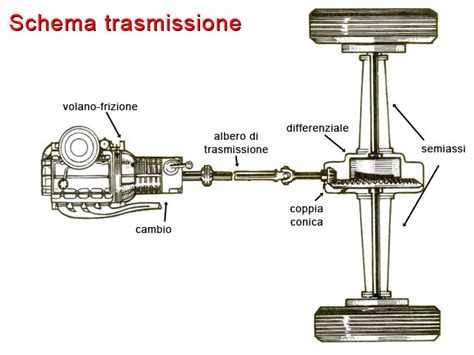

Approfondimenti sulla Frizione dell'Automobile per Applicazioni Artigianali

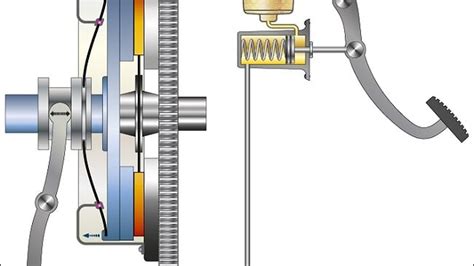

Un'altra prospettiva per realizzare una frizione è studiare il funzionamento di quella automobilistica, che è concettualmente semplice: volano, disco frizione, spingidisco e cuscinetto reggi spinta. Questi componenti, spesso reperibili a basso costo da veicoli come la vecchia Fiat 500 o 126, possono essere adattati. La sfida principale sta nell'integrare questi elementi in un sistema artigianale, aggiungendo una leva per l'azionamento. Questa soluzione, sebbene più complessa rispetto alla frizione a cinghia, offre un controllo più preciso del disinnesto e dell'innesto della potenza.

Smontaggio e Manutenzione della Frizione della Motosega

La manutenzione della frizione è un aspetto fondamentale per garantire il corretto funzionamento e la durata delle macchine. Il forum in lingua italiana dedicato alle motoseghe, ai decespugliatori e ad altre attrezzature da lavoro agriboschivo offre un vasto repertorio di informazioni, dalle tecniche di officina alla manutenzione, dagli esplosi alle indicazioni sugli acquisti.

Procedura di Smontaggio Frizione (Esempio Jonsered)

Lo smontaggio di una frizione di motosega, come per i modelli Jonsered, richiede attenzione e l'uso di strumenti adeguati.

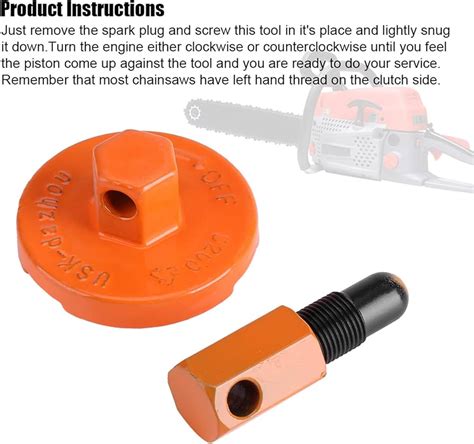

1. Bloccaggio del pistone: È cruciale bloccare il pistone per evitare che giri durante lo svitamento della frizione. Alcuni suggeriscono di inserire una corda morbida nel foro della candela quando il pistone è al punto giusto. Per sapere quando il pistone è al punto giusto, a candela smontata, si può tappare il foro con un dito e sentire quando inizia a fare compressione, soffiando aria. Appena inizia a soffiare, significa che tutte le luci sono chiuse e si può inserire il cordino, facendo attenzione a non portare sporcizia nella camera di scoppio. È consigliabile usare una pinzetta a becchi lunghi per questa operazione. Un bloccapistone, che si avvita al posto della candela, è lo strumento ideale per non rovinare il pistone.
2. Rimozione del carter avviamento: Alcuni esperti consigliano di smontare il carter avviamento per evitare di danneggiare i "saltarelli" che ingranano con la puleggia d'avviamento. Questa operazione richiede pochi minuti e permette anche di pulire l'area circostante.
3. Svitamento della frizione: La frizione ha un esagono al centro; per svitarla si deve ruotare in senso orario con una chiave adeguata. Spesso si tratta di un dado da 19. Si può applicare una leggera tensione con una chiave a pipa e dare un colpetto con un martellino per facilitare lo svitamento. In alcuni casi, soprattutto per dadi pressofusi che possono essere teneri e rompersi facilmente (come su alcune Oleomac), è preferibile utilizzare un estrattore.
4. Uso di estrattori: Per le frizioni più tenaci o per evitare danni, un estrattore è lo strumento più sicuro. Esistono estrattori a due spine o con dischi forati per adattarsi a diversi tipi di frizione. Si può anche autocostruire un estrattore a misura. In alternativa, per chi dispone dell'attrezzatura, l'uso di una pistola pneumatica con una bussola, lasciando la candela montata, può semplificare l'operazione senza rischi.
5. Rimontaggio: Al rimontaggio, è opportuno sporcare il filetto dell'albero motore con grasso al rame. Questo tipo di grasso è un ottimo antigrippante e resiste alle alte temperature, prevenendo grippature tra materiali diversi e facilitando lo smontaggio futuro.

Considerazioni Specifiche per la Frizione

Le tecniche di smontaggio della frizione sono riconducibili a fattori importanti: un corretto bloccaggio del pistone, il fissaggio della macchina e il posizionamento degli strumenti per lo svitamento. Il dado va svitato in senso orario. Per la scelta dell'estrattore, è fondamentale distinguere tra frizioni classiche e quelle a due ceppi (come quelle di alcune GS 350). L'estrattore universale con fori multipli può adattarsi a diverse configurazioni.

Problematiche Comuni e Soluzioni Nelle Motoseghe

Oltre alla frizione, diverse altre problematiche possono affliggere le motoseghe, sia di vecchia data che più recenti, influenzando il loro funzionamento e richiedendo interventi mirati.

Problemi di Lubrificazione dell'Olio Catena

Un utente ha riscontrato un problema di mancata fuoriuscita di olio di lubrificazione da una vecchia motosega Alpina. Dopo aver provato a svuotare e lavare il serbatoio dell'olio con benzina e a soffiare, il problema persisteva. La causa potrebbe essere un'impurità finita nella pompa dell'olio mentre la macchina era su un fianco. La pompa si trova sotto la puleggia frizione e il suo smontaggio è relativamente facile: prima si svita il pacco frizione (bloccando il pistone con un bloccapistone), poi si estrae la puleggia e si rimuovono le viti che la bloccano per estrarre la pompa.

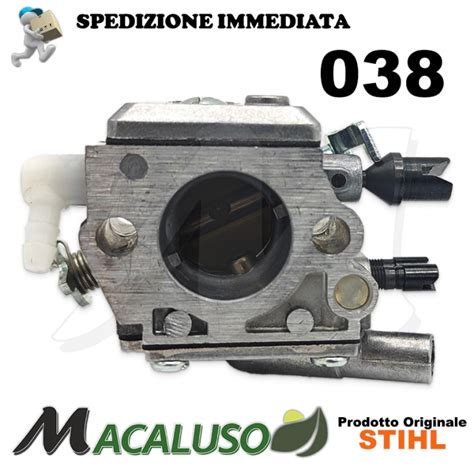

Difficoltà di Carburazione e Avviamento

Un altro utente possiede una motosega ECHO con meno di due anni di vita che presenta difficoltà di avviamento (sia a freddo che a caldo) e un "buco" di erogazione di potenza ai bassi regimi, pur funzionando regolarmente agli alti. Nonostante siano state eseguite tutte le operazioni di carburazione standard con l'ausilio di un contagiri (regime minimo 3.000 giri, massimo 12.000 giri), il problema persiste. Le membrane sono nuove e la tenuta dello spillo è stata controllata con un manometro. Le ipotesi includono una molla dello spillo carburatore troppo dura o una piccola aspirazione nel circuito di alimentazione-carburatore. È stato anche suggerito che il problema potrebbe essere legato a un difetto d'origine della marmitta.

Le motoseghe più vecchie, come alcune Alpina senza "tettarella" per il carburatore (pompetta di adescamento), presentano spesso notevoli problemi di messa in moto. Per la carburazione, soprattutto su modelli più datati o con problemi, è essenziale una regolazione accurata. Se non si ha esperienza, è consigliabile rivolgersi a un professionista per evitare di grippare il motore.

Problemi di Potenza e Adattamenti della Trasmissione

Un utente con una Husqvarna 350 (4/5 anni di vita) trova la motosega lenta nel girare durante il taglio. Per aumentare i giri, ha pensato di sostituire il rocchetto, montandone uno più piccolo. Si chiedeva anche se fosse possibile montare una catena 3/8 invece della 325 standard. Queste modifiche possono influenzare significativamente le prestazioni della motosega, alterando il rapporto di trasmissione e quindi la velocità di taglio e la coppia. È fondamentale valutare la compatibilità e le implicazioni di tali cambiamenti sulla macchina.

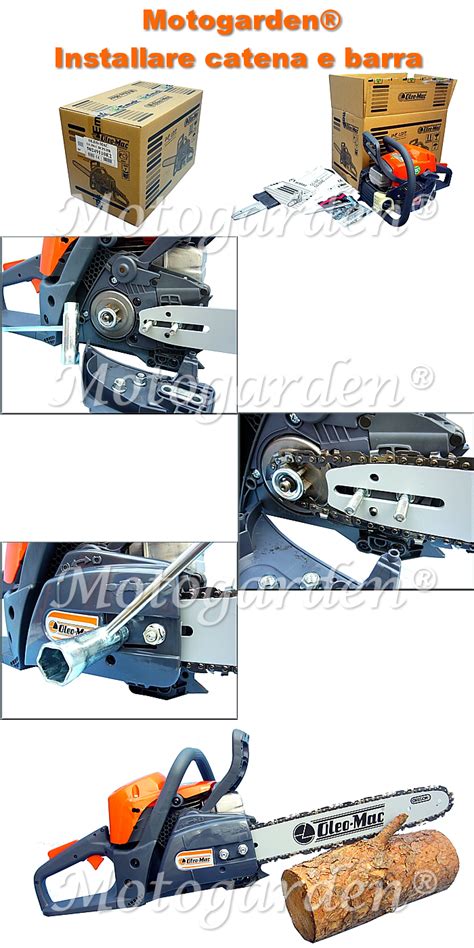

Montaggio del Gruppo di Taglio e Manutenzione Generale

Il montaggio del gruppo di taglio (barra e catena) è una procedura standard per tutte le motoseghe, siano esse elettriche, a batteria o a benzina. I passaggi specifici dipendono dal tipo di tendicatena (laterale o frontale).

1. Preparazione: Spegnere il motore per le motoseghe a benzina, rimuovere la batteria per quelle a batteria e scollegare la spina di alimentazione per quelle elettriche.
2. Olio Catena: Tutte le macchine devono essere rabboccate con olio catena di alta qualità per la lubrificazione e il raffreddamento continui. Questo riduce l'usura e aumenta la durata del gruppo di taglio. Per le motoseghe a benzina, l'olio catena si rabbocca ad ogni rifornimento di carburante. Per quelle a batteria o elettriche, il serbatoio dell'olio va controllato e rabboccato regolarmente. I tappi dei serbatoi possono essere a vite tradizionale o removibili senza attrezzi.
3. Carburante (solo motoseghe a benzina): Utilizzare la miscela di carburante adatta. La benzina è estremamente infiammabile; il rifornimento deve essere fatto lontano da fiamme libere, senza rovesciare carburante e senza fumare. Spegnere completamente il motore e attendere che si raffreddi prima di rifornire. Aprire con cautela il tappo del serbatoio per dissipare l'eventuale pressione in eccesso. Rifornire solo in luoghi adeguatamente ventilati ed evitare il contatto del carburante con indumenti o pelle.

Quesiti Comuni e Consigli Pratici

Gli utenti meno esperti si trovano spesso a chiedere consigli su problematiche che per i professionisti possono sembrare banali, ma che sono fondamentali per chi si avvicina al mondo della manutenzione. È importante offrire supporto e informazioni precise, riconoscendo il valore del tentativo di riparare macchine che magari non hanno più un valore economico ma un forte valore affettivo o pratico.

• Esplosi e Manuali: Per macchine come l'Oleomac 940C, di cui un utente cercava gli esplosi per risolvere problemi di lubrificazione della catena, la ricerca di questi schemi è fondamentale per individuare i componenti e comprendere il loro assemblaggio. Spesso i produttori o forum specializzati possono fornire queste risorse.
• Affila Catene: Un altro quesito comune riguarda l'acquisto di affila catene a doppio senso di rotazione, che stanno diventando più rari rispetto a quelli a senso unico. La ricerca di strumenti specifici può richiedere un'indagine più approfondita nel mercato dell'usato o tra rivenditori specializzati.
• Identificazione del Modello: Per ricevere assistenza specifica, è essenziale fornire dettagli precisi sui modelli delle motoseghe. La sola lunghezza della barra non è sufficiente per identificare un modello, specialmente per marchi come Alpina che hanno prodotto svariati modelli con caratteristiche costruttive diverse.

Questo forum in lingua italiana si propone di essere un punto di riferimento per trattare qualsiasi aspetto delle motoseghe e delle altre macchine da lavoro, dall'officina alla manutenzione, dagli esplosi alle indicazioni sugli acquisti, dalle gamme complete dei produttori alle modalità di utilizzo. L'obiettivo è supportare sia l'utente esperto che il neofita, fornendo risposte complete e credibili.
