All'interno della complessa architettura dei veicoli moderni, e in particolare del Volkswagen Touareg 7L, un componente spesso sottovalutato ma di vitale importanza è la farfalla motorizzata, conosciuta anche come corpo farfallato. Questo dispositivo gioca un ruolo fondamentale nei motori diesel per ottemperare ai limiti delle più recenti e sempre più restrittive normative antinquinamento, in particolare attraverso la metodologia del "ricircolo dei gas di scarico". Sebbene l'espressione "aggancio sulla destra del cruscotto" possa inizialmente sembrare riferirsi a un elemento fisico visibile all'interno dell'abitacolo, nel contesto tecnico automobilistico, essa allude più probabilmente a un aspetto funzionale o a una problematica legata a un componente meccanico-elettronico che influenza indirettamente le segnalazioni sul cruscotto o la diagnosi del veicolo. La farfalla motorizzata, pur essendo un elemento chiave per l'efficienza e la riduzione delle emissioni, è anche un potenziale punto di origine per malfunzionamenti che possono manifestarsi con spie o messaggi sul quadro strumenti.
Principi di Funzionamento della Farfalla Motorizzata nei Motori Diesel
Il principio di funzionamento della farfalla motorizzata nei motori diesel è intimamente legato al sistema di ricircolo dei gas di scarico (EGR). Reintroducendo buona parte dei gas esausti all'interno del condotto di aspirazione, fino al 60%, si ottiene un duplice effetto: la riduzione dell’emissione degli NOx (ossidi di azoto) e la combustione di una porzione del particolato prodotto nella combustione, con una sostanziale riduzione delle emissioni inquinanti. La differenza di pressione tra il condotto di aspirazione e quello di scarico non sarebbe sufficiente a movimentare la massiccia quantità di gas da ricircolare. Per questo motivo, anche per i motori diesel, si è resa necessaria l'adozione di un corpo farfallato a gestione completamente elettronica, posto sull’aspirazione. Questo componente, comandato in maniera opportuna, chiudendosi genera una depressione che favorisce l'ingresso dei gas esausti in aspirazione in una quantità proporzionale al proprio grado di chiusura, controllandone così la massa con estrema precisione.
Come funziona il Corpo Farfallato? | Autofficina Piesse
La Doppia Funzione del Corpo Farfallato
Oltre al ruolo primario nel ricircolo dei gas di scarico, al corpo farfallato viene demandata una duplice funzione:
- Gestione delle temperature di combustione: Questa funzione è necessaria alla strategia di attuazione del sistema DPF (Filtro Antiparticolato Diesel). Il controllo delle temperature è cruciale per la rigenerazione del DPF, un processo che brucia il particolato accumulato nel filtro per mantenerne l'efficienza.
- Evitare scuotimenti del motore allo spegnimento: Comandandola repentinamente in completa chiusura, la farfalla motorizzata previene gli scuotimenti e le vibrazioni indesiderate che altrimenti si verificherebbero quando il motore viene spento, garantendo un'esperienza di guida più raffinata.
Il componente è costituito da un servomotore che aziona la farfalla e di un modulo elettronico che lo governa completamente a seconda dei comandi inviati dalla centralina. Questi comandi sono di tipo PWM (Pulse Width Modulation) con un’ampiezza di circa 12 V. La farfalla è normalmente aperta, ovvero in posizione di riposo, ma si chiude per svolgere le sue funzioni. Il modulo è inoltre provvisto di un sensore interno che lo informa della posizione della farfalla. Tale dato viene utilizzato per l'elaborazione di un segnale di feed-back da inviare alla centralina che le comunica se il comando da essa impartito è stato eseguito in maniera corretta. Il segnale di feed-back viene generato dal modulo elettronico della farfalla stessa ed è un segnale a 12 V fissi. Questo segnale costituisce la linea di diagnosi del componente, tramite la quale l’ECU (Engine Control Unit) riesce a riconoscere eventuali malfunzionamenti e a generare i relativi codici errore.
Alimentazione e Controllo Elettronico
Il componente riceve massa dal pin 1 del connettore, mentre l'alimentazione giunge al pin 2 dal relé J329 sotto fusibile SB8 da 10 A, ma realmente indicato sull’unità porta fusibili con la sigla F8. Se viene a mancare l’alimentazione, un sistema meccanico di reset pone la farfalla nella posizione di completa apertura, garantendo un funzionamento di emergenza. Al pin 3 giunge il segnale di comando in PWM, mentre dal pin 4 viene emesso il segnale di feed-back.
Il comando in duty cycle variabile ha un'ampiezza di circa 10 V, ad una frequenza di 250 Hz. Le percentuali di duty cycle corrispondono ai vari gradi di apertura della farfalla. Ad esempio, un segnale con una certa percentuale di duty cycle indica una farfalla completamente aperta, mentre un'altra percentuale indica una farfalla chiusa. Tutte le percentuali intermedie corrispondono ai vari gradi di apertura, permettendo un controllo preciso e modulato.
Problematiche Comuni e Sintomatologia
In genere, gli inconvenienti sulla farfalla motorizzata dei motori diesel moderni sono legati principalmente al ricircolo dei gas di scarico. Questi sono responsabili dell’accumulo di residui carboniosi e olio sugli organi della farfalla, che ne ostacolano il movimento. Ciò implica un maggiore sforzo del servomotore che può condurre a due problematiche differenti:
- Eccessivo assorbimento elettrico tale da bruciare il fusibile di protezione.
- Rottura degli ingranaggi del motorino d’azionamento.
La sintomatologia legata a questi malfunzionamenti è spesso associata al recovery del sistema iniezione, con relativa accensione della spia MIL (Malfunction Indicator Lamp) sul cruscotto. Oltre all'errore generale P2102 "Circuito controllo attuatore farfalla", nelle motorizzazioni BKD (tipiche del Touareg 7L e di altri modelli VW/Audi), si possono trovare i seguenti codici guasto:
- Original DTC 19559: Motorino sportello collettore aspirazione (V157), malfunzionamento.
- 19558: Motorino sportello collettore aspirazione (V157), nessun segnale.
- 19557: Motorino sportello collettore aspirazione (V157), interruzione o cortocircuito verso massa.
- 19556: Motorino sportello collettore aspirazione (V157), cortocircuito verso positivo.
- 17075: Motorino ventola liquido di raffreddamento motore 1 - cortocircuito a massa.
Come detto, gli inconvenienti che si potrebbero presentare sono di due tipi: la rottura meccanica del motorino di azionamento, o il fusibile F8 della linea di alimentazione che salta. In tali casi, a quadro acceso, sul pin 4 della farfalla non si avrà nessuna tensione: questa rappresenta il feed-back di diagnosi guasto del componente. Inoltre, potrebbe manifestarsi l’errore 17075 perché il fusibile F8 è posto a protezione anche del modulo ventole motore. Pertanto, errori relativi alle ventole possono verificarsi nel caso in cui salti il fusibile.
Soluzione dei Problemi
L’operazione principale da eseguire è sicuramente la pulizia del motorino farfalla. La rimozione dei residui carboniosi e oleosi può ripristinare il corretto movimento della farfalla e ridurre lo sforzo del servomotore. Se, anche dopo la pulizia, gli errori (nello specifico quelli relativi alla farfalla motorizzata V157) non si cancellano, è opportuno effettuare il controllo dell'alimentazione e della massa del componente, nonché il controllo dei cablaggi collegati in centralina motore e relative prove di corto circuito verso massa e verso positivo.
Generalmente, quando il fusibile (F8) salta, la causa è dovuta a un eccessivo assorbimento da parte del motore elettrico di comando. Se anche a seguito della pulizia continua a saltare il fusibile, è necessaria la sostituzione del componente del complessivo farfalla V157. La sostituzione è obbligatoria anche nel caso in cui il fusibile non salti ma sul pin 4 venga a mancare la tensione di 12 volt, indicando un malfunzionamento interno del modulo elettronico o del sensore di posizione.
L'Acceleratore Elettronico (E-Gas) e il Suo Ruolo Connesso
Sulle vetture odierne, l'acceleratore funziona come un sensore, rilevando direttamente attraverso la posizione del pedale la potenza richiesta dal conducente. In base al segnale di uscita, l'elettronica del motore regola la valvola a farfalla, la pressione di sovralimentazione e l'accensione. Il sistema elettronico facilita la gestione elettronica del motore, reagisce rapidamente ed è un requisito tecnico per il programma di controllo elettronico della stabilizzazione. Questo sistema è intrinsecamente legato al funzionamento della farfalla motorizzata, poiché il segnale proveniente dal pedale dell'acceleratore elettronico è uno dei principali input che la centralina utilizza per determinare il grado di apertura della farfalla e, di conseguenza, la quantità di aria e gas di scarico da immettere nel motore. Un malfunzionamento della farfalla può quindi compromettere la risposta dell'acceleratore e l'intera dinamica di guida.
Il Contesto del Cruscotto: Active Info Display e Diagnostica

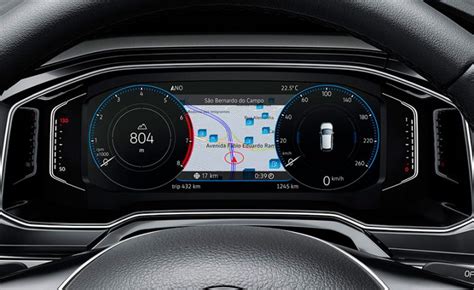

Sebbene la farfalla motorizzata sia un componente meccanico-elettronico situato nel vano motore, il suo malfunzionamento si manifesta spesso visivamente sul cruscotto del veicolo. I moderni veicoli Volkswagen, compreso il Touareg 7L, possono essere dotati di sistemi avanzati come l'Active Info Display. Questo display ad alta risoluzione sostituisce il tradizionale tachimetro e consente di modificare le indicazioni sulla base delle esigenze personali, offrendo diverse modalità di visualizzazione.
Quando è impostata la modalità Navigazione, tachimetro e contagiri compaiono ai lati, in modo da lasciare maggiore spazio alla mappa. Se si vuole, informazioni quali quelle relative alle funzioni di guida, di navigazione e di assistenza possono essere integrate all'interno delle grafiche di tachimetro e contagiri. Inoltre, l'Active Info Display è collegato in rete anche con altri sistemi di assistenza della vettura. I dati del sistema infotainment visualizzati nella consolle centrale, come le immagini dei contatti telefonici o le cover dei CD, possono essere trasmessi anche direttamente nel campo visivo del conducente.
In questo contesto, la comparsa di spie come la MIL o messaggi di errore relativi al sistema motore indicano che "l'aggancio sulla destra del cruscotto" (inteso come segnalazione visiva) è direttamente correlato a un problema nel sistema di gestione del motore, di cui la farfalla motorizzata è parte integrante. La centralina motore, ricevendo un feed-back anomalo dalla farfalla, attiverà le segnalazioni visive e acustiche pertinenti per avvisare il conducente della necessità di un intervento.
Componenti Correlati e Impatto sull'Efficienza
Il corretto funzionamento della farfalla motorizzata è essenziale per l'efficienza complessiva del veicolo e per la sua conformità alle normative antinquinamento. La gestione precisa del ricircolo dei gas di scarico contribuisce alla riduzione degli NOx, un elemento chiave nelle moderne strategie di controllo delle emissioni. Sistemi come l'AdBlue®, che utilizzano il catalizzatore SCR (Selective Catalytic Reduction) per convertire selettivamente l'ossido di azoto (NOx) presente nel gas di scarico in azoto e acqua, sono complementari alla funzione della farfalla. Sebbene l'AdBlue® si occupi della riduzione degli NOx post-combustione, la farfalla contribuisce a limitarne la produzione in fase di combustione, dimostrando l'interconnessione dei vari sistemi antinquinamento.
Un'altra area in cui l'efficienza è cruciale è l'aerodinamica. L'aerodinamica di una carrozzeria influisce sul consumo di carburante, sulla velocità massima e sulla rumorosità. Le caratteristiche aerodinamiche sono sintetizzate dal coefficiente di resistenza aerodinamica (coefficiente cx) rilevato nella galleria del vento. La conformazione della carrozzeria Volkswagen, tipicamente efficiente in termini di aerodinamica, così come le dimensioni compatte di giunzioni e fessure, limitano la formazione di vortici favorendo una bassa resistenza aerodinamica e quindi consumi vantaggiosi ed emissioni contenute di CO2. Mentre la farfalla opera internamente al motore, la sua efficienza contribuisce a mantenere i consumi sotto controllo, il che a sua volta supporta l'obiettivo di basse emissioni di CO2 che l'aerodinamica mira a ottimizzare esternamente. L'utilizzo di soluzioni come l'“Air curtain”, ovvero le prese d'aria dalla forma affusolata presenti nel paraurti sulla parte frontale del veicolo che convogliano l'aria attraverso il paraurti per fuoriuscire solamente dietro i passaruota, migliora l'aerodinamica aumentando contemporaneamente anche il carico aerodinamico della zona anteriore della vettura.
Esempi di Sistemi Simili in Altri Veicoli
Il concetto di integrazione tra motore termico ed elettrico per massimizzare l'efficienza e ridurre le emissioni è sempre più diffuso. Ad esempio, il nuovo SUV di Nissan porta all’interno del segmento una ventata di cambiamento con un propulsore da 1,5 litri che funge da range extender per due motori elettrici. Anche se di primo acchito potrebbe sembrare un controsenso, il nuovo suv sfrutta un motore endotermico da 1,5 litri per alimentare le batterie che, a loro volta, danno potenza a dei motori elettrici. Non ci sono cavi di ricarica e l’alimentazione primaria, infatti, rimane la benzina. Il funzionamento è affidato a una centralina che, tenendo in considerazione lo stato di ricarica della batteria, decide se inviare tramite un inverter il flusso di energia al motore, alla batteria o a entrambi.
Anche la Ford Kuga plug-in sfrutta un propulsore benzina aspirato da 2,5 litri che, combinato a quello elettrico, scarica a terra 224 CV complessivi. Similmente, la Renault Espace si è trasformata da monovolume in SUV a cinque o sette posti, offrendo al momento solamente la variante full hybrid da 200 CV e 205 Nm di coppia dotata di trazione anteriore che abbina il 1.2 turbobenzina a tre cilindri da 130 cavalli a due motori elettrici.
Questi esempi evidenziano la tendenza verso sistemi propulsivi sempre più complessi e integrati, dove la gestione elettronica di ogni componente, inclusa la farfalla motorizzata nei motori diesel o le valvole di controllo nei sistemi ibridi, è cruciale per raggiungere gli obiettivi di performance, efficienza e sostenibilità. La capacità della centralina di diagnosticare e segnalare malfunzionamenti tramite il cruscotto è quindi una caratteristica essenziale in questi contesti avanzati.
Sospensioni e Assetto: Il Contesto Dinamico del Touareg
Un veicolo come il Touareg 7L, con la sua vocazione per i grandi viaggi e l'off-road, incorpora sistemi di sospensione e assetto sofisticati. L'assetto è costituito da tutte le parti mobili di un veicolo che servono per creare un legame con la strada, inclusi ruote, organi di sospensione delle ruote, sospensioni, ammortizzatori, sterzo e freni. Esistono diversi tipi di sospensioni: sospensioni sportive, con una carrozzeria ribassata e un assetto specifico di molle, ammortizzatori e barre antirollio per un piacere di guida ancora maggiore e un comfort ottimale; e assetto per superfici irregolari, più alto rispetto all'assetto normale con una maggiore altezza dal suolo e sospensioni, ammortizzatori e stabilizzatori adattati alle condizioni specifiche. L'assetto Sport Select include una carrozzeria ribassata di circa 15 mm e ammortizzatori commutabili, permettendo al conducente di scegliere tra le regolazioni “Normal” o “Sport”.
Il Touareg 7L beneficia anche di configurazioni avanzate degli assi, come l'asse anteriore con sospensioni multilink a quattro bracci, dove la ruota è guidata da quattro bracci a forma di asta e dalla barra di accoppiamento. Gli elementi indipendenti di guida e ammortizzazione ottimizzano le caratteristiche cinematiche e di comfort, minimizzando gli effetti di trazione sul sistema di sterzo. L'asse MacPherson, seppur più semplice, offre un elevato comfort di marcia e una buona sicurezza di guida grazie a masse non sospese basse e ingombri ridotti.
Per l'asse posteriore, l'asse a bracci obliqui si distingue per le straordinarie caratteristiche di marcia e per il comfort, con le ruote guidate su bracci che si muovono in direzione obliqua rispetto all'asse longitudinale della vettura. L'asse a doppio braccio trasversale, invece, offre sospensioni particolarmente vantaggiose per gli assetti sportivi e la trazione 4MOTION, mentre l'asse posteriore con sospensioni multilink, o anche multibraccio, è una configurazione più recente con tre bracci trasversali e un braccio longitudinale per ruota, assorbendo forze diverse e ottenendo un elevato grado di stabilità di marcia e comfort. L'assetto adattivo con stabilizzazione attiva del rollio, elettromeccanica, è in grado di ridurre il rollio in curva reagendo molto più velocemente rispetto ai sistemi idraulici. Questo sistema migliora precisione di sterzata, agilità e stabilità, così come la trazione su terreni irregolari.
Sebbene questi sistemi di sospensione e assetto non siano direttamente correlati alla farfalla motorizzata, essi rappresentano il contesto dinamico in cui opera il veicolo. La farfalla contribuisce a fornire la potenza necessaria per sfruttare appieno queste capacità dinamiche, e un suo malfunzionamento potrebbe compromettere le prestazioni generali del veicolo, rendendo meno efficaci anche i sistemi più avanzati di sospensione e controllo della stabilità.
Conclusioni Parziali sulla Farfalla Motorizzata
In sintesi, la farfalla motorizzata nel Touareg 7L è un componente elettronico-meccanico essenziale per la gestione delle emissioni e la fluidità di funzionamento del motore diesel. La sua funzione nel ricircolo dei gas di scarico e nella prevenzione degli scuotimenti del motore allo spegnimento la rende cruciale per l'efficienza e il comfort. I suoi malfunzionamenti, spesso dovuti all'accumulo di residui o a problemi elettrici, si manifestano attraverso spie e codici di errore sul cruscotto, evidenziando come anche un piccolo "aggancio" (inteso come problema) in un'area tecnica possa avere un impatto diretto sulla percezione del guidatore e sulla diagnosi del veicolo. La comprensione del suo funzionamento e delle sue problematiche è fondamentale per una manutenzione efficace e per garantire la longevità e le prestazioni del veicolo.
