L'introduzione di centraline aggiuntive nei veicoli moderni solleva questioni complesse che spaziano dalla legalità all'integrità dei sistemi elettronici di bordo. Sebbene l'idea di ottimizzare le prestazioni o modificare le funzionalità di un'auto possa essere allettante, è fondamentale comprendere le implicazioni legali e tecniche di tali modifiche, specialmente in relazione alla rete Controller Area Network (CAN).
Il Contesto Legale delle Centraline Aggiuntive
La questione della legalità delle centraline aggiuntive è un tema ricorrente e spesso fonte di preoccupazione per gli appassionati di automobili. In linea generale, l'installazione di dispositivi non omologati che modificano le caratteristiche tecniche di un veicolo, alterandone le prestazioni o le emissioni, rende il mezzo non conforme alle normative vigenti per la circolazione stradale.
Le forze dell'ordine, durante i controlli, sono autorizzate a verificare la conformità dei veicoli. Nel caso in cui venga riscontrata la presenza di una centralina aggiuntiva non autorizzata, le conseguenze possono essere significative. Oltre alle sanzioni pecuniarie, il veicolo potrebbe essere sottoposto a fermo amministrativo fino alla rimozione del dispositivo illegale.
Un aspetto critico riguarda gli incidenti stradali. In caso di sinistro, qualora la perizia assicurativa dovesse rilevare la presenza di una centralina aggiuntiva, l'assicurazione potrebbe rivalersi sull'assicurato, contestando la copertura dei danni. Questo perché la modifica non autorizzata altera le caratteristiche originali del veicolo, potenzialmente aumentando il rischio e compromettendo la sicurezza. È quindi imperativo, per chiunque consideri l'installazione di tali dispositivi, informarsi preventivamente sulla loro omologazione e sulle specifiche normative locali.
La Rete CAN: L'Architettura Nervosa dell'Automobile Moderna
Per comprendere appieno le implicazioni dell'installazione di centraline aggiuntive, è essenziale addentrarsi nel funzionamento della rete CAN (Controller Area Network). Nata negli anni ottanta grazie al contributo di Robert Bosch GmbH, la rete CAN è diventata lo standard de facto per la comunicazione tra le innumerevoli unità di controllo elettronico (ECU) che popolano le automobili moderne.
Le automobili attuali sono veri e propri sistemi elettronici complessi, caratterizzati da decine di "oggetti smart" che condividono informazioni e comandi. Si spazia dai sensori intelligenti alle centraline dedicate a funzioni specifiche come la gestione del motore, la sicurezza (ABS, ESP) o i sistemi di infotainment. Questo concetto viene definito "intelligenza distribuita".
La sfida progettuale principale consisteva nel collegare in modo efficiente tutti questi apparati, minimizzando l'impiego di cavi e semplificando le operazioni di aggiunta o rimozione di dispositivi. Inoltre, la garanzia di sicurezza è paramount: tutti i dati devono essere disponibili in tempo reale e senza conflitti di comunicazione, per evitare che un malfunzionamento possa creare situazioni di pericolo per i passeggeri. Immaginiamo le conseguenze se l'ABS non si attivasse correttamente a causa di un conflitto con il tergicristallo o con il sensore del livello carburante.
Principi Fondamentali del Bus CAN
Il bus CAN è un protocollo seriale di tipo "broadcast", il che significa che ogni nodo della rete trasmette a tutti gli altri, e spetta ai riceventi scartare i messaggi non pertinenti. La comunicazione seriale è tipicamente implementata su un doppino intrecciato, la cui schermatura può variare a seconda delle esigenze.
Una caratteristica distintiva del CAN è l'assenza di indirizzi fissi per i nodi. I dispositivi possono essere aggiunti o rimossi senza dover riconfigurare o riprogrammare l'intero sistema. La comunicazione avviene tramite un "identificativo" (ID) che non solo definisce il contenuto del messaggio, ma anche la sua priorità nell'accesso al bus. In base all'ID, ogni ricevente decide se processare o meno il dato.
Questo protocollo è noto per la sua semplicità e robustezza. Implementa solo i primi due livelli del modello ISO-OSI (PHY e Data Link), ma prevede tempi di risposta rigidi per garantire il controllo in tempo reale. La gestione degli errori e la richiesta di ritrasmissione sono gestite direttamente dall'hardware, aumentando ulteriormente l'affidabilità.
I dispositivi connessi al bus CAN, inclusi sensori e attuatori, devono essere "intelligenti", ovvero dotati di un sistema logico (un microprocessore) in grado di produrre i dati e immetterli sul bus. Questo supera il classico approccio in cui una singola centralina raccoglieva dati dai sensori o gestiva attuatori per poi comunicare con altre centraline.
Il bus CAN è definito "multi-master", poiché non esiste un unico dispositivo che controlla la rete. Qualsiasi oggetto connesso può prendere il controllo della comunicazione, trasmettere e richiedere il canale trasmissivo simultaneamente. In pratica, un dispositivo CAN deve essere in grado di richiedere e utilizzare i dati di un altro dispositivo intelligente.
Meccanismi di Comunicazione sul Bus CAN
I dispositivi connessi al bus CAN possono trasmettere in qualsiasi momento, impostando il bit desiderato sul bus. La gestione delle trasmissioni simultanee è affidata a un meccanismo di arbitraggio basato sulla priorità. Se due o più dispositivi trasmettono contemporaneamente, e i bit immessi sono diversi, prevale un bit "dominante" (solitamente lo 0 logico) su un bit "recessivo" (solitamente l'1 logico). Il nodo che rileva un bit recessivo mentre sul bus è presente un bit dominante interrompe la trasmissione, cedendo il passo al messaggio a priorità più alta.
Le modalità di comunicazione tipiche includono:
- Da master ad slave: Il master trasmette l'ID degli slave interessati e il messaggio.
- Da slave a master: Il master interroga un dispositivo specifico tramite il suo ID, e questo risponde con un messaggio.
- Da slave a slave: Il master regola l'uso del bus, ma non è necessariamente il mittente o il destinatario dei messaggi.
Una funzionalità utile è la gestione dello "sleep mode", impiegata per messaggi sporadici. Il master può mettere il bus "a riposo", e gli slave entrano in modalità a basso consumo energetico, in attesa di un segnale di risveglio.
CAN Bus: Comunicazione seriale: come funziona?
L'Evoluzione del CAN e le Alternative Tecnologiche
La comunicazione CAN si è evoluta enormemente dal suo sviluppo. Nata per armonizzare i sistemi di gestione motore, sempre più complessi per rispettare le normative ambientali, ha visto la sua adozione espandersi a quasi tutti i sottosistemi del veicolo.
Il CAN Bus standard, originariamente standardizzato negli anni Novanta, supportava velocità dati fino a 1 Mbps. Le evoluzioni successive hanno portato a standard come il CAN FD (Flexible Data-rate), che può operare fino a 5 Mbps, e il CAN Partial Networking. Oggi, la comunicazione CAN ha raggiunto velocità fino a 10 Mbps, colmando il divario tra il CAN classico e l'Ethernet automotive a bassa velocità.
Il numero di ECU sui veicoli è cresciuto esponenzialmente, superando spesso le 100 unità per vettura. Questo ha reso necessaria un'ulteriore evoluzione della comunicazione CAN, con nuovi standard come CAN FD Light, CAN Signal Improvement Capability (SIC) e CAN Extra Long (XL).
Parallelamente al CAN, altre tecnologie di comunicazione stanno emergendo e guadagnando terreno nel settore automotive, spinte dalla crescente necessità di trasferire enormi quantità di dati ad alta velocità.
Ethernet Automotive e Single-Pair Ethernet
L'Ethernet, già diffuso in ambito domestico e aziendale, sta diventando un protocollo di comunicazione predominante anche nei veicoli. Alcune auto utilizzano Ethernet per trasportare dati ad alta velocità, come quelli provenienti da moduli radar e lidar, attraverso la tecnologia Single-Pair Ethernet (SPE).
L'Ethernet è un sistema "pacchettizzato", dove i pacchetti trasferiscono informazioni tra i nodi della rete. Come il CAN, è bidirezionale, ma la velocità su un collegamento individuale diminuisce all'aumentare dei nodi. La SPE, tuttavia, offre velocità significativamente superiori rispetto al CAN, fino a 1.000 volte maggiori per collegamento.
Sebbene l'Ethernet possa ottimizzare la velocità di trasmissione dei dati, il suo costo per nodo è generalmente maggiore rispetto al CAN. Pertanto, è probabile che non sostituisca completamente il bus CAN, ma piuttosto ne aumenti le funzionalità, specialmente per applicazioni ad alta intensità di dati come telecamere di retromarcia e radar.
La trasmissione video su reti Ethernet richiede tipicamente la compressione dei dati all'origine e la decompressione a destinazione per non superare i limiti di larghezza di banda. Questo processo, tuttavia, introduce latenza e richiede processori più potenti, aumentando dimensioni e costi delle telecamere. Per mitigare questi limiti, è possibile installare reti multiple in una configurazione gerarchica, dedicate a funzioni specifiche (es. powertrain, infotainment, ADAS).
FPD-Link: Velocità e Bassa Latenza per Dati Video
FPD-Link è una tecnologia SerDes (Serializer/Deserializer) proprietaria sviluppata per la trasmissione in tempo reale e senza compressione di dati ad alta larghezza di banda, in particolare per dati video. È ideale per applicazioni di assistenza alla guida (ADAS) che richiedono un'analisi e un'elaborazione rapida dei dati visivi.
FPD-Link consente la trasmissione di video non compressi su un canale di andata, mentre un canale di ritorno gestisce informazioni dalla telecamera al processore o comandi dal processore al conducente. Il cablaggio è dedicato, garantendo che la qualità dell'immagine di un sistema video sia indipendente dagli altri eventi sul veicolo.
La tecnologia FPD-Link offre una larghezza di banda del canale di andata di 25 Gbps+ e un canale di ritorno simultaneo a bassa velocità (fino a 400 kbps per I2C o 1 Mbps per GPIO). È particolarmente adatta per collegamenti dove bassa latenza e alta larghezza di banda sono cruciali, come nei sistemi di telecamere per la visualizzazione dell'area circostante (es. parcheggio automatico) o per il rilevamento di pedoni.
Altri Protocolli di Comunicazione Automotive
Oltre al CAN e all'Ethernet, esistono altri protocolli che svolgono ruoli specifici nell'architettura di comunicazione dei veicoli.
LIN (Local Interconnect Network)
Il LIN è un bus utilizzato per connessioni locali di sensori e attuatori con le centraline principali (ECU o body computer). È progettato per essere semplice ed economico, collegando dispositivi di un singolo sottosistema, come quelli per il controllo degli automatismi delle porte (alzavetri, chiusura centralizzata), la regolazione degli specchietti elettrici o la lettura di sensori motore.
La comunicazione avviene su un solo filo rispetto a massa, in modo simile al protocollo One-Wire. Un dispositivo Master gestisce la comunicazione, mentre i dispositivi Slave si sincronizzano con i dati inviati dal master. La velocità di comunicazione del LIN non supera i 19.200 bps, limitando il numero di dispositivi gestibili in tempi brevi. Il protocollo LIN è di tipo broadcast e deterministico, poiché l'invio di un messaggio dipende dalle temporizzazioni del master.
FlexRay
FlexRay è un protocollo di comunicazione progettato per sistemi distribuiti con requisiti di alta affidabilità e tolleranza ai guasti. Dispone di due canali di comunicazione, ciascuno in grado di fornire una velocità di 10 Mbps, utilizzabili congiuntamente per ridondanza o indipendentemente per una velocità aggregata di 20 Mbps.
Un sistema FlexRay è costituito da ECU con controller che gestiscono l'accesso ai canali. L'accesso al bus è programmato tramite uno schema TDMA (Time-Division Multiple Access), con messaggi trasmessi all'interno di intervalli temporali definiti ("slot"). Questo sistema "time-triggered" garantisce tempi di trasmissione deterministici, fondamentali per sistemi critici.
PCIe (Peripheral Component Interconnect Express)
PCIe è uno standard di comunicazione per bus seriali bidirezionali ad alta velocità, noto per l'alta larghezza di banda e la latenza estremamente bassa. È sempre più utilizzato in architetture con un nodo di calcolo centralizzato che supporta domini diversi (ADAS, infotainment, powertrain).
Molte CPU integrano un'interfaccia PCIe nativa, eliminando la necessità di conversioni di interfaccia. Il protocollo PCIe gode di un vasto ecosistema software aperto e raddoppia la propria larghezza di banda ad ogni generazione, rendendolo potenzialmente in grado di soddisfare la crescente richiesta di elaborazione dati nel settore automotive. La gestione del degrado del segnale su percorsi dati ad alta velocità può richiedere l'uso di condizionatori di segnale come redriver o retimer.
Diagnosi e Risoluzione dei Problemi di Rete CAN
La diagnosi dei problemi sulla rete CAN Bus richiede un approccio metodico e l'utilizzo di strumenti adeguati. Errori di comunicazione, spesso segnalati da codici diagnostici U0XXX, possono manifestarsi in vari modi, dal malfunzionamento di singole funzioni al blocco totale del sistema.
Approccio Diagnostico in 5 Step
- Lettura Codici e Analisi Pattern: Utilizzare uno scanner OBD-II professionale per leggere tutti i moduli e identificare codici U0XXX, pattern ricorrenti (mancanza di specifiche centraline, errori legati all'accensione o a intervalli temporali) e il timing degli errori.
- Verifica Alimentazione e Masse: Controllare la tensione della batteria (minimo 12,4V a motore spento, 13,8-14,4V acceso), le masse delle centraline (resistenza <0,1Ω verso massa batteria) e l'alimentazione +12V stabile.
- Test Resistenza Terminale: Con chiave estratta e OBD scollegato, misurare la resistenza tra i pin CAN-High (pin 6) e CAN-Low (pin 14). Il valore atteso è di circa 60Ω (due resistenze da 120Ω in parallelo alle estremità del bus). Valori anomali (120Ω, infinito, o 0Ω) indicano interruzioni, circuiti aperti o cortocircuiti.

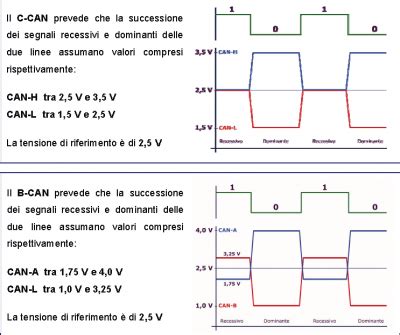

- Oscilloscopio per Analisi Segnale: Utilizzare un oscilloscopio automotive per analizzare la forma d'onda dei segnali CAN-High e CAN-Low. Si ricercano segnali digitali rettangolari netti, con livelli di riposo intorno a 2,5V e livelli attivi che creano un differenziale di circa 2V tra le due linee. La specularità dei segnali è fondamentale.
- Isolamento del Guasto: Se viene identificata un'anomalia, procedere con il metodo della divisione binaria: scollegare le centraline una alla volta e ricontrollare la resistenza. Quando la resistenza torna ai valori corretti, si è individuato il ramo problematico, dove ispezionare cablaggi e connessioni.
Errori da Evitare
- Non scollegare connettori con la chiave inserita.
- Non confondere High-Speed CAN con Low-Speed CAN.
- Prestare attenzione ai "bridge" che collegano più reti CAN.
- Non sottovalutare l'importanza delle masse, spesso causa del 70% dei problemi CAN.
Conclusioni sulle Centraline Aggiuntive e la Rete CAN
L'installazione di centraline aggiuntive, pur potendo offrire potenziali miglioramenti prestazionali, comporta rischi significativi legati alla legalità e all'integrità della complessa rete di comunicazione CAN. La rete CAN, con la sua architettura robusta e flessibile, è il sistema nervoso centrale dell'automobile moderna, garantendo il corretto funzionamento di innumerevoli sistemi.
Qualsiasi modifica apportata a questa rete, specialmente tramite dispositivi non omologati, può compromettere non solo la conformità legale del veicolo, ma anche la sua sicurezza e affidabilità. La diagnosi dei problemi legati alla rete CAN richiede competenza tecnica, strumenti adeguati e un approccio sistematico. Comprendere il funzionamento di protocolli come CAN, Ethernet, LIN, FlexRay e PCIe è fondamentale per affrontare le sfide tecnologiche dell'automotive contemporaneo e futuro, garantendo al contempo la sicurezza e la conformità normativa.
