L'airbag rappresenta un pilastro fondamentale della sicurezza passiva veicolare, un dispositivo progettato per mitigare le conseguenze degli impatti in caso di incidente. La sua presenza è oggi pressoché universale sulle vetture circolanti, testimonianza dell'efficacia che ha consentito di salvare migliaia di vite. Dalla sua introduzione sperimentale negli anni sessanta negli USA e la prima installazione su una vettura Mercedes-Benz nel 1987, l'airbag si è evoluto costantemente. Le normative europee hanno reso l'airbag lato guida obbligatorio dal 2002 su tutte le auto di nuova immatricolazione, sebbene lo standard attuale preveda quasi sempre la presenza di due airbag anteriori.
Nel corso degli anni, per garantire l'incolumità di tutti gli occupanti del veicolo, sono stati introdotti nell'abitacolo molteplici moduli Airbag, con funzionamento analogo a quelli anteriori ma dimensioni e forme diverse. Tra questi, gli airbag laterali integrati nei sedili rivestono un ruolo cruciale, in particolare l'airbag del sedile sinistro della Fiat Panda, un componente essenziale per la protezione del guidatore.
Comprendere il Funzionamento degli Airbag
Il sistema airbag auto è fondamentalmente costituito da uno o più cuscini che, in caso di urto, si gonfiano automaticamente frapponendosi tra i passeggeri e le strutture del veicolo. Il funzionamento di un airbag è un processo estremamente rapido e complesso, gestito da una centralina di controllo alloggiata all'interno dell'abitacolo. Questa centralina non solo attiva gli inneschi degli airbag e dei pretensionatori, ma esegue anche una continua autodiagnosi del sistema.
Airbag goes off in human guinea pig crash test
Gli airbag sono costituiti da una sacca piegata in nylon il cui gonfiaggio, che avviene in circa 30 millisecondi, è assicurato da un generatore di gas. Questo generatore, racchiuso in un alloggiamento metallico, contiene un accenditore incorporato necessario per provocare la detonazione di una piccola carica esplosiva. Il propellente, generalmente costituito da azoturo di sodio, è sigillato ermeticamente e, una volta innescata la reazione dall'accenditore, reagisce rapidamente liberando azoto. È l'azoto il gas che gonfia quasi istantaneamente l'airbag, creando un cuscino protettivo per l'occupante.
Il materiale dell'airbag è fondamentale per garantirne resistenza e velocità di gonfiaggio. In alcuni modelli, come quelli equipaggiati con airbag alloggiati all'interno del sedile, questi dispositivi evitano che il corpo, negli urti frontali, possa scivolare sotto le cinture di sicurezza, aggiungendo un ulteriore strato di protezione.
Per assicurare la continuità elettrica tra il modulo airbag sul volante e la centralina, viene utilizzato un cavo spiralato. Questo componente, montato sopra il devio guida, consente al cavo di seguire le rotazioni del volante, mantenendo sempre attivo il collegamento.

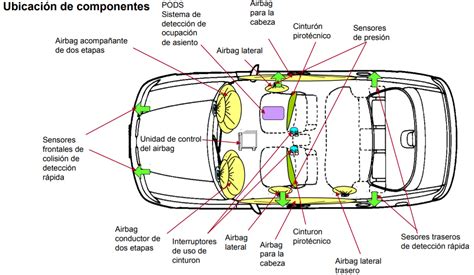

Tipologie di Airbag e la Loro Collocazione
Oltre all'airbag lato guida e passeggero, molteplici moduli airbag sono stati introdotti per coprire ogni angolo dell'abitacolo.
- Airbag frontale lato guidatore: Posizionato nell'apposito alloggiamento sotto il volante.
- Airbag lato passeggero: Generalmente collocato nella plancia, sotto una copertura incisa che consente al cuscino di fuoriuscire con facilità. In alcuni modelli può non essere presente lo sportello airbag e, in tal caso, la sostituzione dell'airbag rende necessario il distacco o la sostituzione dell'intero cruscotto, poiché l'uscita dell'airbag passeggero può rompere e danneggiare la plastica circostante. Per evitare che l'airbag lato passeggero si attivi in assenza del passeggero, su alcune auto viene installato un apposito sensore all'interno della seduta del sedile, che permette alla centralina di rilevare la presenza o meno dell'occupante.

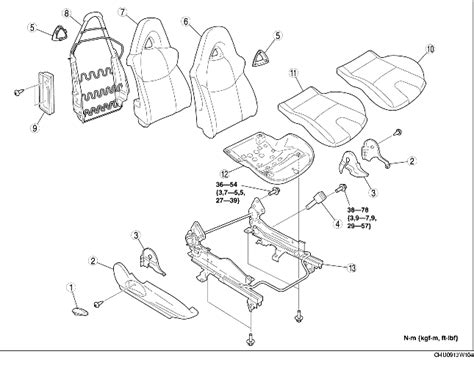

- Airbag laterali: Questi sono alloggiati sotto il rivestimento del fianco esterno dello schienale dei sedili e hanno la funzione di proteggere il torace degli occupanti in caso di impatto laterale. I sedili anteriori hanno l'armatura metallica rigorosamente collegata a massa.
- Airbag per le ginocchia, a tendina e altri: Molti veicoli moderni includono ulteriori airbag per una protezione ancora più estesa.
L'Airbag del Sedile Sinistro sulla Fiat Panda: Disponibilità e Compatibilità
La Fiat Panda, nel corso delle sue diverse generazioni e motorizzazioni, ha integrato l'airbag del sedile sinistro come parte integrante del suo sistema di sicurezza. Dalle versioni più datate alle più recenti, questo componente è fondamentale per la protezione del guidatore.
Per i modelli più recenti, è possibile trovare airbag sedile sinistro per Fiat Panda di diverse annualità e con varie motorizzazioni. Ad esempio, sono stati inseriti annunci per airbag del sedile sinistro provenienti da Fiat Panda del 2019 con motore 1242cc, del 2006 benzina 1242cc e 1108cc, del 2014 metano/benzina 875cc, del 2013 benzina 875cc, del 2016 gasolio 1248cc, del 2011 gpl/benzina 1242cc, e multipli esemplari del 2009 metano/benzina 1242cc. La lista si estende fino a modelli più recenti come Fiat Panda del 2024 ibrida benzina 999cc, dimostrando la continuità nella presenza di questo dispositivo.
La compatibilità di un ricambio, come l'airbag del sedile sinistro, è cruciale. La maggior parte dei ricambi di carrozzeria sono uguali a prescindere dall'alimentazione e dalla motorizzazione dell'auto. Tuttavia, in presenza di un codice del ricambio, per verificare la compatibilità è necessario controllare che il codice specifico, come ad esempio 00519292230, coincida con quello presente sul ricambio originale. Se non è possibile verificarlo direttamente perché il componente è ancora montato, è consigliabile contattare una concessionaria, fornendo il numero di telaio del veicolo; in questo modo si otterranno tutti i codici relativi al ricambio necessario, permettendo una verifica accurata della compatibilità.
Manutenzione e Sostituzione dell'Airbag del Sedile Sinistro
La manutenzione del sistema airbag è cruciale per garantirne l'efficacia in caso di necessità. La centralina di controllo esegue una continua autodiagnosi, e qualora rilevi un'anomalia, la spia airbag si accende sul cruscotto.
Spia Airbag Accesa: Cause e Soluzioni
Ormai tutte le vetture sono dotate di dispositivi di sicurezza utili a tutelare l’incolumità dei passeggeri in caso di incidente. L’airbag è uno dei più importanti, ma può capitare in alcune occasioni di rilevare come avaria la spia airbag accesa. Qualora la spia dell’airbag rimanga accesa e fissa è il momento di recarsi presso un'officina per verificare la causa del malfunzionamento. È possibile che questa resti accesa anche a seguito di un precedente tamponamento lieve, ma è sempre bene far effettuare una diagnosi da uno specialista per verificare la causa dell’accensione e ripristinare l’airbag.
Se si sono montate componenti aftermarket, come il volante o i sedili, è possibile riscontrare la spia airbag accesa. Per ovviare a questo inconveniente, può essere sufficiente acquistare delle resistenze da 2.2 Ohm che consentiranno di spegnere l’indicazione sul cruscotto.
Tentativo di Reset Manuale della Spia Airbag
Nel caso in cui ci si trovi in marcia e non si abbia la possibilità di recarsi presso un'officina per far spegnere la spia dell’airbag, è possibile provare ad effettuare questa operazione in maniera autonoma. Per sapere come resettare la spia dell’airbag sarà sufficiente girare la chiave nel quadro senza mettere in moto l’auto e lasciare il quadro acceso per 7 secondi. Trascorso questo lasso di tempo, si dovrà portare nuovamente la chiave in posizione off e ripetere la medesima operazione altre tre volte. Qualora la spia airbag sia accesa è sempre bene procedere con cautela quando si è alla guida. Se la spia resta attiva anche dopo la procedura, è possibile che vi siano gravi problemi registrati dalla centralina Airbag, quindi è fondamentale eseguire la diagnosi sulla centralina airbag e risolvere i problemi segnalati.
Sostituzione degli Airbag e Pretensionatori
La sostituzione degli airbag richiede alcune fondamentali precauzioni. Prima di montare i nuovi moduli, è infatti necessario scollegare la batteria e attendere 30 minuti, per evitare che possibili contatti elettrici possano innescare le cariche degli airbag. La centralina è infatti dotata di un sistema di alimentazione tampone, solitamente formato da un condensatore, che consente al sistema di sicurezza passiva di attivarsi anche nel caso in cui si verifichi, durante l'incidente, un'anomalia della batteria.
Negli incidenti lievi è possibile sostituire gli airbag senza dover cambiare la centralina, la quale può essere sottoposta a diagnosi elettronica e azzerata. In caso di incidenti più seri è invece necessario sostituire anche la centralina: l’accelerometro interno, a causa dell’urto, potrebbe infatti non funzionare correttamente. I pretensionatori, una volta innescati, vanno sempre sostituiti.
È consigliato sostituire i moduli airbag e i pretensionatori dopo 10 anni dalla loro installazione, anche se, sottoposti a test di diagnosi, non presentano malfunzionamenti. La "scadenza" degli airbag è legata alla perdita di efficacia della carica esplosiva, che dopo anni potrebbe non avere più le caratteristiche chimiche che ne determinano l’innesco. Va precisato che gli airbag non rientrano nei protocolli di verifica in sede di revisione. Se tuttavia la spia airbag è accesa, l’auto potrebbe non superare la revisione perché il tecnico è comunque tenuto a controllare che, se presenti, i dispositivi di sicurezza funzionino correttamente e non vi siano malfunzionamenti segnalati dalle spie. Per quanto riguarda la sostituzione degli airbag in caso di incidente, in linea generale dovrebbero essere sostituiti in quanto facenti parte dell’omologazione di una vettura. Non esiste tuttavia un obbligo formale a sostituirli in caso di sinistro, anche se potrebbero esserci rivalse da parte dell’assicurazione qualora si viaggi con airbag non funzionanti.

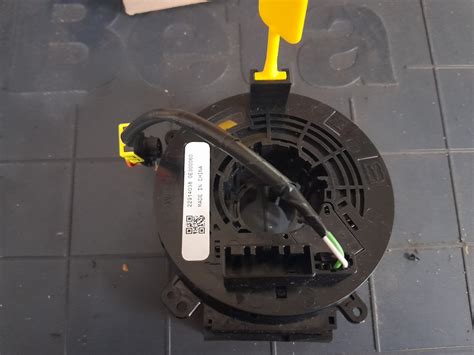

Sostituzione del Cavo Spiralato
Il cavo spiralato serve ad assicurare la continuità elettrica tra il modulo airbag sul volante e la centralina. Viene solitamente posizionato sopra il devio guida, permettendo ad un cavo avvolto a spirale di seguire le rotazioni del volante. Va ricordato che prima di smontare il cavo spiralato è opportuno bloccarlo con del nastro adesivo, mantenendo le ruote in posizione rettilinea. Se si decide di sostituire il cavo spiralato, il nuovo cavo è bloccato tramite una linguetta asportabile durante la procedura di installazione. A seconda del modello sono previste differenti procedure d’installazione, per cui è sempre opportuno consultare le indicazioni del costruttore.
Disattivazione dell'Airbag Passeggero per Seggiolini per Bambini
Qualora la vostra vettura sia dotata anche di airbag passeggero, è possibile disattivare questo dispositivo qualora sia necessario posizionare sul sedile al fianco del guidatore un seggiolone per bambini. Va ricordato che l’airbag va disattivato nel caso venga posizionato il seggiolino per bambini fino a 9kg sul sedile anteriore (in senso contrario di marcia). Questa è una precauzione di sicurezza fondamentale per i più piccoli.
Il Sistema FPS (Fuel Pump Shut-off) nelle Fiat
Nelle vetture Fiat, l’avviso FPS ON sul quadro strumenti indica l’intervento della funzione di sicurezza di blocco del carburante per prevenire possibili principi di incendio. In caso di emergenza, l’interruzione del flusso carburante viene gestita elettronicamente secondo una logica specifica:
- Rilevamento dell'urto: La centralina airbag rileva l’urto e trasmette al body computer l’attivazione del FPS.
- Azioni del body computer: Dopo aver ricevuto via rete CAN il segnale di attivazione dal nodo Airbag, la centralina del body esegue le seguenti azioni:
- Attivazione della segnalazione Hazard (frecce di emergenza)
- Accensione delle plafoniere interne
- Sblocco delle porte
- Trasmissione su rete CAN dell’avvenuto urto
- Segnalazione e interruzione: La centralina del quadro strumenti segnala all’utente l’intervento della funzione FPS e interrompe l’alimentazione del carburante.
Eliminare il Blocco FPS
Per eliminare il blocco è possibile utilizzare tre procedure:
- Strumento di diagnosi: Utilizzare un qualsiasi strumento di diagnosi generica.
- Bottone manuale: Attraverso l’utilizzo di un bottone posto sotto al seggiolino del conducente sul lato sinistro, presente in alcuni modelli prima del 2008.
- Procedura di riarmo manuale: Da eseguire solo dopo aver verificato l’integrità del circuito del carburante:
- Girare la chiave su OFF.
- Girare la chiave su ON.
- Attivare per qualche secondo la freccia destra.
- Attivare per qualche secondo la freccia sinistra.
- Attivare per qualche secondo la freccia destra.
- Attivare per qualche secondo la freccia sinistra.
- Girare la chiave su OFF.
- Tentare l’avviamento del motore.
Se la spia resta attiva anche dopo la procedura, è possibile che vi siano gravi problemi registrati dalla centralina Airbag, quindi è fondamentale eseguire la diagnosi sulla centralina airbag e risolvere i problemi segnalati.
Considerazioni Economiche e Acquisizione di Ricambi
Quando si tratta di sostituire parti come l'airbag del sedile sinistro, è importante considerare le opzioni disponibili. Molti ricambi vengono offerti da autodemolizioni, come l'Autodemolizione Manin Graziano sas di Belluno, che ha proposto un airbag sedile sinistro da Fiat Panda del 2019 con 146.000 km, o diversi altri fornitori a Padova che offrono airbag da Panda di varie annate e motorizzazioni. Questi ricambi possono essere una soluzione economicamente vantaggiosa rispetto all'acquisto di componenti nuovi.
È comune che ricambi usati, soprattutto quelli di carrozzeria o sistemi interni come gli airbag, siano ceduti a prezzo esente IVA, secondo quanto previsto dagli articoli 36 e seguenti. Tuttavia, è sempre specificato che l'accordo è salvo diversi accordi e che le condizioni di vendita devono essere chiare. Ad esempio, è possibile che vengano ceduti gratuitamente organi esterni o che la fornitura richieda una partita IVA di un autoriparatore autorizzato al montaggio.
La verifica delle condizioni del ricambio è fondamentale. Spesso vengono fornite fotografie e descrizioni dettagliate, ma è consigliabile ispezionare il prodotto per eventuali ammaccature o danni. In caso di ricambi di carrozzeria, è spesso consigliato riverniciare il prodotto, e le guarnizioni non sono incluse, trattandosi solo di lamiera. Ad esempio, un posteriore completo si intende completo di lunotto.
L'acquisto di ricambi usati, specialmente per componenti cruciali come gli airbag, richiede un'attenzione particolare alla loro integrità e al rispetto delle procedure di installazione, che variano a seconda del modello. Per questo motivo, è sempre opportuno consultare le indicazioni del costruttore e affidarsi a operatori del settore e autoriparatori autorizzati per il montaggio e la verifica della piena funzionalità del sistema di sicurezza.
