La frizione è un componente cruciale in ogni motocicletta, fungendo da ponte indispensabile tra il motore e la ruota posteriore. Senza di essa, l'avvio, l'arresto e la gestione del movimento della moto sarebbero estremamente complessi, se non impossibili. La sua funzione primaria è quella di innestare e disinnestare il motore dalla trasmissione, permettendo al pilota di modulare la potenza erogata e di gestire il cambio marcia con fluidità.

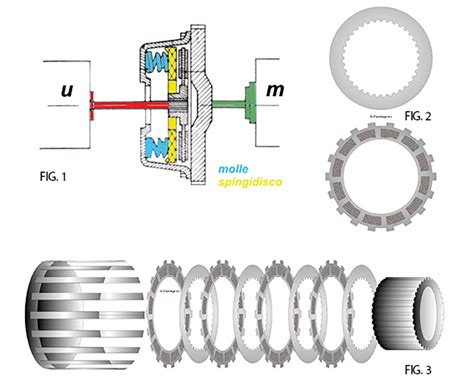

Componenti Fondamentali della Frizione
Per comprendere il meccanismo di funzionamento, sia esso idraulico o a cavo, è essenziale familiarizzare con le sue parti principali:
- Cestello esterno: Questa è la parte più esterna della frizione, collegata all'albero motore.
- Mozzo interno: Collegato alla trasmissione, alloggia i dischi della frizione e si muove in relazione al cestello esterno.
- Spingidisco: Una piastra che, attraverso la pressione, comprime i dischi della frizione per creare l'attrito necessario alla trasmissione del moto.
- Gruppo di dischi della frizione: Costituito da dischi condotti (rivestiti con materiale d'attrito, spesso sughero) e dischi conduttori (in acciaio), che si alternano e sono la sede dell'innesto e del disinnesto.
- Molle e bulloni della frizione: Le molle esercitano una pressione costante sui dischi, tenendoli compressi per garantire la trasmissione della potenza. I bulloni fissano l'intero gruppo.
La frizione, in sostanza, consente al motore di iniziare a spingere la marcia con una progressione più o meno dolce durante la partenza e di evitare che il motore si spenga durante l'arresto. I dischi, collegati a due alberi diversi (ingresso e uscita), trasmettono il movimento per attrito, venendo premuti uno contro l'altro da un sistema di molle.
Frizione a Cavo vs. Frizione Idraulica: Un Confronto Approfondito
Quando si parla di frizioni idrauliche o frizioni a cavo, ci si riferisce esclusivamente al meccanismo di azionamento della frizione. Entrambi i sistemi raggiungono lo stesso obiettivo finale: disinnestare i dischi della frizione. Tuttavia, i metodi per farlo e le implicazioni per il pilota e la manutenzione sono distinti.
Frizione a Cavo
La frizione a cavo è la configurazione più comune nella maggior parte delle motociclette, specialmente quelle di cilindrata inferiore o quelle più datate.
Come Funziona la Frizione a Cavo
Con una frizione a cavo, la forza applicata alla leva viene trasferita tramite un cavo Bowden, che consiste in un filo d'acciaio che scorre all'interno di una guaina flessibile. Quando il pilota tira la leva della frizione, il cavo viene messo in tensione, agendo direttamente sullo spingidisco e disinnestando i dischi della frizione.
Vantaggi della Frizione a Cavo
- Economicità: I cavi sono economici da realizzare, il che si traduce in costi di produzione e acquisto inferiori per le motociclette che li utilizzano.
- Leggerezza: Contribuiscono a mantenere il peso complessivo della moto contenuto.
- Facilità di montaggio: Sono relativamente semplici da installare.
- Manutenzione ordinaria accessibile: La manutenzione ordinaria, come la regolazione del gioco, non richiede competenze meccaniche avanzate. Nel caso di rottura, è spesso possibile effettuare riparazioni di emergenza con mezzi di fortuna, una caratteristica apprezzata in contesti offroad.
Svantaggi della Frizione a Cavo
- Manutenzione più frequente: Richiede una manutenzione più assidua rispetto alla frizione idraulica. È necessario regolare frequentemente il gioco per compensare l'usura della frizione. Un cavo troppo allentato impedirebbe il disinnesto completo, mentre un gioco insufficiente causerebbe lo slittamento della frizione e una rapida usura dei dischi.
- Lubrificazione: I cavi devono essere lubrificati periodicamente per garantirne il funzionamento fluido e prevenire l'usura.
- Soggetti a deterioramento: Sono soggetti a corrosione, rottura e attorcigliamento se piegati troppo bruscamente, specialmente in condizioni di uso intenso o prolungato.
- Sensazione meno costante: La sensazione della leva può variare nel tempo a causa dell'usura del cavo o della necessità di regolazione.
Frizione Idraulica
La frizione idraulica è sempre più diffusa, specialmente su moto di fascia alta o di grossa cilindrata, e in applicazioni dove la coerenza e la riduzione dello sforzo sono prioritarie.
Come Funziona la Frizione Idraulica
A differenza della frizione a cavo, la frizione idraulica utilizza un fluido per trasmettere la forza dalla leva. Il meccanismo è simile a quello dei freni idraulici. La leva della frizione idraulica è collegata a un serbatoio del cilindro principale, pieno di fluido. Quando la leva viene azionata, il fluido nel cilindro principale viene pressurizzato, spingendo un pistone che trasferisce questa forza a un cilindro secondario (o "cilindro schiavo") posizionato vicino alla frizione. Il pistone del cilindro secondario si estende, azionando un'asta di spinta che muove la piastra di pressione. Questo movimento rilascia la forza che tiene insieme le piastre della frizione, scollegando così la trasmissione dall'albero motore. Grazie al principio del “torchio idraulico”, che permette di moltiplicare la forza applicata, questo sistema ha il grande vantaggio di poter ridurre anche di molto la forza da applicare per tirare la leva, aumentando così il comfort di guida.
Vantaggi della Frizione Idraulica
- Minore manutenzione: Non è necessario preoccuparsi di lubrificare o di cavi che si sfilacciano. Inoltre, non richiede regolazioni manuali frequenti.
- Auto-regolazione: Finché c'è fluido nel serbatoio, un sistema idraulico si regolerà automaticamente, minimizzando l'usura dei dischi della frizione e mantenendo il punto di innesto costante per tutta la vita utile della frizione.
- Maggiore modulabilità: Le frizioni idrauliche sono generalmente più facili da modulare, offrendo una trazione della leva più leggera e coerente. Questo è particolarmente vantaggioso su moto da strada di grossa cilindrata con molle della frizione robuste, dove l'attuatore più grande aiuta a diminuire la resistenza alla leva.
- Comfort di guida: La minore forza richiesta sulla leva si traduce in un maggiore comfort, soprattutto in viaggi lunghi o nel traffico.
Svantaggi della Frizione Idraulica
- Costo: È una configurazione più costosa, sia in fase di costruzione iniziale che per eventuali riparazioni, ad esempio in caso di guasto di una guarnizione.
- Manutenzione del fluido: Il fluido idraulico può intrappolare bolle d'aria o assorbire acqua dall'ambiente, il che può rendere l'azionamento della frizione meno coerente o irregolare. Quando il fluido diventa torbido o scolorito, deve essere cambiato. La corrosione può verificarsi se l'acqua si accumula nel sistema.
Fluido Frizione Idraulica: Olio Minerale vs. Olio DOT
La scelta del fluido per la frizione idraulica è cruciale per il suo corretto funzionamento e la sua durata. Esistono principalmente due categorie di fluidi: l'olio minerale e il fluido DOT.
Olio DOT
Il liquido per frizione (e freni) più comune oggi è il fluido DOT, che soddisfa gli standard rigorosi della Society of Automotive Engineers e del Department Of Transportation (DOT). Essendo un olio soggetto a regolamentazione, il fluido DOT è generalmente più economico rispetto all'olio minerale. Tra gli oli DOT, il DOT 5.1 è spesso considerato il migliore, offrendo maggiori vantaggi rispetto agli altri DOT (come il classico DOT 4).
Vantaggi Specifici del DOT 5.1
- Sicurezza: L'alto punto di ebollizione secco del DOT 5.1 (superiore a 260°C) garantisce la massima efficienza dell'impianto frenante anche sotto impiego intenso e prolungato, assicurando la massima sicurezza.
- Durata: L'elevato punto di ebollizione a umido WERBP (Wet Equilibrium Reflux Boiling Point), minimo 180°C, superiore ai liquidi convenzionali DOT 4 e DOT 3, permette di sfruttare il prodotto più a lungo.
- Prestazioni: Il DOT 5.1 è il liquido freni ideale per il settore Racing professionale e amatoriale, grazie alle sue prestazioni superiori.
- Compatibilità con ABS ed ESP: La bassa viscosità del DOT 5.1 a -40°C garantisce una migliore circolazione del fluido nelle valvole dei sistemi antibloccaggio ABS (che richiedono un breve tempo di ciclo) o con il controllo elettronico della stabilità ESP.
- Resistenza al freddo: Il punto di scorrimento eccezionalmente basso assicura il funzionamento del sistema frenante anche alle temperature più basse (sino a -40°C).
- Protezione: Non provoca rigonfiamenti nelle guarnizioni e nella gomma con le quali entra in contatto, anche permanentemente. Protegge le componenti metalliche del circuito di frenata dalla corrosione, ruggine e usura.
Svantaggi dell'Olio DOT
- Assorbimento d'acqua: Il fluido DOT è igroscopico, il che significa che assorbe l'acqua dall'aria. L'assorbimento d'acqua abbassa il punto di ebollizione del fluido, compromettendo le prestazioni e portando alla corrosione. Quando ciò accade, il fluido diventa torbido o scolorito e va cambiato.
- Durata dopo l'apertura: Una volta aperto, il fluido DOT va usato subito e non può essere utilizzato se la bottiglia è aperta da più di 12 mesi (a volte anche meno), a causa dell'assorbimento di umidità.
Olio Minerale
A differenza del liquido per freni DOT, i fluidi per freni a base di olio minerale non sono regolati da alcun standard o ente normativo, rendendo le informazioni tecniche sulle varie sostanze che contribuiscono alla loro produzione solitamente difficili da ottenere.
Vantaggi dell'Olio Minerale
- Idrofobo: L'olio minerale è idrofobo e non assorbe acqua dall'ambiente. Questo è un grande vantaggio rispetto al fluido DOT, poiché una volta aperto può essere conservato a tempo indeterminato.
Svantaggi dell'Olio Minerale
- Punto di ebollizione con acqua: Se l'acqua filtra nell'impianto frenante, attraverso guarnizioni o pori microscopici nelle linee, il punto di ebollizione dell'intero impianto frenante crolla a quello dell'acqua (100°C), compromettendo gravemente l'efficacia del sistema.
- Costo: Generalmente più costoso del fluido DOT.
Come spurgare il circuito idraulico della frizione agendo dalla vaschetta superiore (ANTEPRIMA)
Spurgo della Frizione Idraulica
Lo spurgo della frizione idraulica è un'operazione essenziale per rimuovere eventuali bolle d'aria o fluido contaminato dal sistema, ripristinando la corretta funzionalità e la coerenza della leva.
Materiali Necessari per lo Spurgo
Per completare lo spurgo della frizione idraulica, avrai bisogno dei seguenti elementi:
- Olio frizione appropriato: La maggior parte delle moto usa lo stesso olio dei freni (olio DOT 4, 5 o 5.1). Alcuni modelli, come i sistemi Magura, utilizzano anche olio minerale puro.
- Tubo trasparente: Utile per visualizzare il passaggio del fluido e le bolle d'aria.
- Bottiglia di raccolta: Per raccogliere il fluido vecchio e contaminato.
- Chiave da 8 mm per lo spurgo: Per aprire e chiudere la valvola di spurgo.
- Siringa o altro metodo per aspirare il fluido dal serbatoio: Per rimuovere il fluido vecchio dal serbatoio del cilindro principale.
- Strumenti per rimuovere il coperchio o tappo sul serbatoio della pompa frizione: Di solito un cacciavite o una chiave esagonale.
Procedura Generale per lo Spurgo (Sintesi)
- Rimuovere il tappo del serbatoio del cilindro principale.
- Aspirare il fluido vecchio dal serbatoio con una siringa.
- Riempire il serbatoio con il nuovo fluido appropriato.
- Collegare il tubo trasparente alla valvola di spurgo sul cilindro secondario e posizionare l'altra estremità nella bottiglia di raccolta.
- Azionare la leva della frizione più volte e mantenerla premuta.
- Aprire la valvola di spurgo con la chiave da 8 mm per far uscire il fluido e le bolle d'aria.
- Chiudere la valvola di spurgo e rilasciare la leva.
- Ripetere i passaggi 5-7 fino a quando il fluido che esce dal tubo è pulito e privo di bolle d'aria.
- Mantenere il livello del fluido nel serbatoio del cilindro principale sempre adeguato durante l'operazione.
- Rimettere il tappo del serbatoio una volta completato lo spurgo.

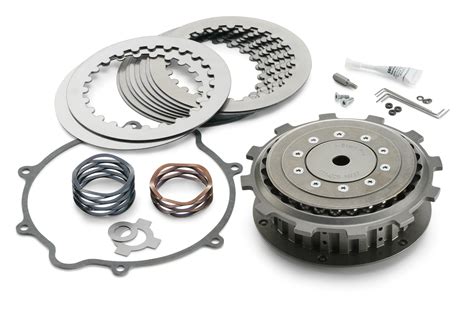

Frizione Automatica Z-Start Pro: Innovazione e Benefici
Per coloro che desiderano un'esperienza di guida ancora più fluida e meno impegnativa, specialmente in contesti come il motocross e l'enduro, esistono soluzioni innovative come la frizione automatica Z-Start Pro.
Come Funziona la Z-Start Pro
La Z-Start Pro è una frizione automatica progettata per gestire autonomamente l'innesto e il disinnesto in funzione dei giri motore. Sostituisce componenti esistenti e si monta senza modifiche, offrendo un sistema completamente assemblato e pronto per l'installazione. Al suo interno, un tamburo frizione centrale rinforzato e un insieme frizione lavorano in sinergia. Quest'ultimo è composto da un gruppo inferiore, una piastra di pressione e una piastra superiore. La piastra di pressione, dotata di rampe per le sfere, e la piastra superiore si montano sul gruppo inferiore. Un elemento chiave è una serie di rampe per le sfere: al minimo (bassa rotazione della campana) le sfere rimangono nelle loro sedi e la frizione rimane aperta. Man mano che la rotazione aumenta, le sfere vengono spinte verso l'esterno, esercitando pressione e innestando la frizione in modo proporzionale al regime del motore. Questo permette al pilota di gestire la moto semplicemente azionando l'acceleratore, senza la necessità di usare la leva della frizione per le partenze o per evitare lo spegnimento.
Vantaggi della Frizione Automatica Z-Start Pro
- Automazione completa della frizione: La Z-Start Pro gestisce completamente la frizione, lasciando al pilota la gestione del cambio e la possibilità di "sfrizionare" manualmente se desiderato.
- Eliminazione dello spegnimento accidentale: Al minimo, se il motore gira troppo piano e sta per spegnersi, la frizione viene automaticamente aperta, mantenendo il motore in moto "sfrizionando".
- Maggiore facilità di guida: Permette partenze più dolci e una guida più fluida, riducendo lo stress e la fatica del pilota, soprattutto in situazioni estreme o su terreni tecnici. Molti piloti hanno notato che, con un po' di pratica, è possibile prendere confidenza con la reazione della moto relativa alla posizione dell'acceleratore anche senza la sensibilità della leva frizione.
- Prestazioni migliorate: L'automatismo lavorerà quasi sempre meglio di quanto possa fare anche il miglior pilota in condizioni estreme, ottimizzando le cambiate e la gestione della potenza.
- Mantenimento della leva frizione (opzionale): La leva frizione può essere mantenuta e utilizzata per "sfrizionare" manualmente o per disinnestare la frizione in qualsiasi momento, offrendo al pilota il controllo tradizionale quando desiderato. La sensazione sulla leva frizione, quando inizia ad innestare, sarà identica all'originale.
- Installazione semplice: Piloti che abitualmente si cambiano i dischi frizione da soli possono facilmente montare la Z-Start Pro, che si installa in circa 30-45 minuti la prima volta, e in 15-20 minuti con pratica.
- Durata: Se il cambio è gestito correttamente, la durata del pacco frizione è uguale o superiore a quella di una frizione tradizionale.
Considerazioni Specifiche della Z-Start Pro
- Regolazione del precarico molla: È possibile regolare il precarico delle molle per personalizzare la risposta della frizione. Una molla con poco precarico richiederà più forza per disinnestare la frizione e quindi la "slittata" sarà più lunga, ma offrirà una migliore trazione in determinate condizioni.
- Rodaggio: È necessario un periodo di rodaggio (tipicamente 20 minuti) per consentire gli assestamenti. Dopo il rodaggio, il gioco deve essere controllato a intervalli regolari.
- Peso aggiuntivo: Il peso aggiuntivo dei componenti rispetto all'originale è trascurabile.
Adattamento della Frizione a Cavo alla Frizione Idraulica: Il Kit MECDRAULIC
Per i motociclisti che desiderano convertire la frizione a cavo della propria moto in una frizione idraulica, esiste una soluzione pratica: il kit universale MECDRAULIC, progettato da PBR.
Caratteristiche del Kit MECDRAULIC
Questo kit consente di beneficiare di tutti i vantaggi di una configurazione idraulica in un pacchetto completamente assemblato e pronto per l'installazione. Viene fornito completo di:
- Leva: La leva della frizione idraulica.
- Serbatoio: Simile a quello dei freni, contiene il fluido idraulico.
- Tubo idraulico: Il condotto attraverso il quale il fluido viene trasmesso.
- Pistoncino idraulico: Il cilindro secondario che aziona la frizione.
L'installazione di un kit come il MECDRAULIC permette di ottenere una moto che "strappa" molto meno e di evitare il rischio di rotture dei cavi, offrendo una maggiore morbidezza di azionamento e minore manutenzione.
Conclusioni sulla Scelta del Comando Frizione
Come spesso accade, la risposta sulla scelta tra frizione a cavo e idraulica dipende dall'uso che si fa della moto e dalle preferenze personali del pilota.
- Per percorsi offroad o situazioni di emergenza: La frizione a cavo può essere preferibile, data la sua maggiore semplicità di riparazione sul campo.
- Per percorsi su strada lunghi e regolari, o moto di grossa cilindrata: La frizione idraulica è l'ideale. Offre uno stacco più dolce, riduce la fatica del pilota grazie a una trazione della leva più leggera e coerente, e richiede minore manutenzione quotidiana.
La diffusione di tecnologie come il quickshifter, che permette di cambiare marcia senza usare la frizione, ha relegato l'uso della frizione principalmente a due circostanze: partire e fermarsi. Tuttavia, per gli appassionati che apprezzano la sensazione e il controllo offerti dalla leva sinistra, la scelta del tipo di comando frizione rimane un aspetto importante dell'esperienza di guida.
Per quanto riguarda i dubbi sulla sensibilità della leva, specialmente per chi è abituato a cambi automatici, l'esperienza suggerisce che con la pratica si acquisisce la necessaria "sensibilità" alla reazione della moto relativa alla posizione della frizione o dell'acceleratore (nel caso di frizioni automatiche), rendendo la guida fluida e piacevole.
