L'albero a camme, componente spesso trascurato dal grande pubblico, riveste un ruolo fondamentale nella gestione delle valvole del motore a combustione interna. La sua importanza è tale che le evoluzioni tecnologiche in questo campo hanno segnato tappe cruciali nello sviluppo dei propulsori. In particolare, l'introduzione e il perfezionamento dell'albero a camme hanno influenzato direttamente le prestazioni, l'efficienza e la longevità dei veicoli.
Fondamenti del Funzionamento dell'Albero a Camme

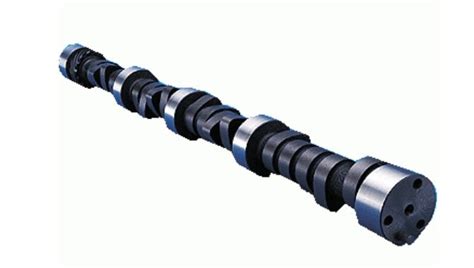

L'albero a camme è un albero metallico dotato di una serie di "camme", ovvero protuberanze o eccentrici disposti lungo il suo asse. Queste camme possiedono profili specifici che determinano la durata e l'entità dell'apertura delle valvole. Il profilo di ciascuna camma viene meticolosamente calibrato in base alle esigenze del motore, influenzando così in modo diretto le prestazioni e l'efficienza del veicolo. La forma del profilo è cruciale, poiché permette di realizzare diverse "leggi di alzata", modificando il comportamento del propulsore.
Il funzionamento dell'albero a camme si basa su una rotazione sincronizzata con l'albero motore. In un motore a quattro tempi, l'albero motore compie due giri completi per ogni singolo giro dell'albero a camme. Questa sincronia è garantita da una trasmissione a catena, a cinghia dentata o, più raramente, a ingranaggi.
Durante la fase di aspirazione, la camma solleva la valvola di aspirazione, consentendo l'ingresso della miscela aria-carburante nel cilindro. Contemporaneamente, la valvola di scarico rimane chiusa. Nella fase di compressione, entrambe le valvole rimangono sigillate, creando un ambiente chiuso che massimizza l'efficienza della compressione e permette di raggiungere pressioni interne maggiori. Durante la fase di espansione, le valvole continuano a rimanere chiuse. Infine, nella fase di scarico, la camma è posizionata in modo da aprire la valvola di scarico, permettendo l'espulsione dei gas combusti dal cilindro.
Esistono profili di camme speciali che consentono di regolare con precisione l'alzata delle valvole. Queste tecniche sono particolarmente utili per le valvole di aspirazione: un'alzata minore permette di parzializzare l'ingresso della miscela quando non è richiesta la piena potenza dal motore, contribuendo così a ottimizzare il consumo di carburante e la risposta del propulsore a regimi medio-bassi.
Tipologie di Alberi a Camme e Loro Implicazioni
Gli alberi a camme si differenziano principalmente per la loro posizione all'interno del motore e per il numero di alberi utilizzati.
OHV (Overhead Valve): In questa configurazione, le valvole sono "in testa", cioè posizionate nella testata del cilindro. L'albero a camme, tuttavia, è situato nel blocco motore, sotto le testate. Le camme attuano le valvole attraverso un sistema di aste di spinta e bilancieri. Questo design è particolarmente ideale per motori con configurazioni a "V" (come i V8) o altre architetture dove lo spazio è limitato. Inoltre, i motori OHV tendono ad essere meno costosi da produrre e mantenere.
OHC (Overhead Camshaft): Con questa architettura, l'albero a camme è posizionato direttamente nella testata del cilindro, sopra le valvole. Questa disposizione riduce il numero di componenti intermedi, migliorando la precisione e la velocità di attuazione delle valvole. L'OHC si suddivide ulteriormente in:
- SOHC (Single Overhead Camshaft): Un singolo albero a camme nella testata del cilindro controlla sia le valvole di aspirazione che quelle di scarico, solitamente tramite bilancieri o levette.
- DOHC (Double Overhead Camshaft): Due alberi a camme sono posizionati nella testata del cilindro. Uno è dedicato esclusivamente alle valvole di aspirazione e l'altro alle valvole di scarico. Questo design garantisce prestazioni superiori, poiché rende indipendenti le valvole di aspirazione e scarico, offrendo maggiore flessibilità nella gestione del "timing" (la fasatura) e dell'alzata delle valvole.
Albero a Camme Variabile: Questa è una delle innovazioni più significative. Gli alberi a camme variabili integrano sistemi di controllo elettronico come il VVT (Variable Valve Timing). Questi sistemi sono in grado di modificare dinamicamente il tempo di apertura e chiusura delle valvole in risposta alle condizioni operative del motore (regime, carico, temperatura). Nonostante una maggiore complessità costruttiva, questa tecnologia offre una versatilità eccezionale, permettendo di ottimizzare sia le prestazioni che l'efficienza in diverse condizioni di guida.
La scelta tra un sistema OHV, SOHC, DOHC o variabile dipende dalle specifiche esigenze del motore e dall'uso previsto del veicolo. Mentre i motori OHV rimangono apprezzati per la loro robustezza e semplicità, i motori OHC, in particolare quelli DOHC, dominano le applicazioni moderne grazie alle loro prestazioni ed efficienza superiori.
Wells VVT - 3D Animation
L'Impatto dell'Albero a Camme sulle Prestazioni del Motore
Il criterio primario per la scelta di un albero a camme, specialmente in ambito sportivo, è l'obiettivo di potenza massima che si intende raggiungere. Sebbene molti fattori influenzino la potenza di un motore, la selezione dell'albero a camme è tra i più determinanti.
Alberi a Camme Sportivi Stradali:Questi alberi a camme sono progettati per un utilizzo sia su strada che, in misura limitata, in competizioni. Orientativamente, gli incrementi di potenza ottenibili con questi alberi a camme variano da 4 a 9 cavalli. È importante essere realistici riguardo ai potenziali guadagni: proclami di incrementi di potenza molto più elevati sono spesso irrealistici. Un albero a camme sportivo stradale è intrinsecamente limitato dai componenti di serie del motore. Non è possibile superare certi livelli di performance senza intervenire su altri elementi del propulsore.
Alberi a Camme per Competizione (Classi Specifiche):
Gr. N (Gruppo N): L'albero a camme Gr. N è essenzialmente una sottocategoria degli alberi a camme sportivi stradali, pensata per motori strettamente di serie. In questa categoria, componenti come pistoni, punterie e molle valvola devono rimanere di serie. Questo vincolo ha portato alla produzione di camme con un'alzata di circa 8,9 mm e una durata di circa 280 gradi. La scelta di lavorare principalmente sulla durata, associata a un profilo studiato per la competizione, ha permesso di ottenere buone performance nonostante l'alzata relativamente ridotta. Le specifiche attuali (spesso ignorate) prevedono un'alzata massima di 8,7 mm con tolleranze minime sulle durate. Di fatto, le camme Gr. N che rispettano le specifiche attuali sono quasi identiche alle camme di serie. Alberi a camme di questo tipo (con la vecchia specifica di 8,9 mm) sono indicati per realizzare motori con potenze comprese tra 130 e 150 CV (al di là delle leggende metropolitane, è garantito che i migliori Gr.N a vecchia specifica, conformi al 100% al regolamento, rientrano in questo range di potenza).
Mini Gr. A: Questa categoria rappresenta un livello di sviluppo motore superiore al Gr. N ma inferiore al Gr. A. Gli sviluppi "Mini Gr. A" hanno trovato ampia diffusione in Francia, specialmente in competizioni con regolamenti chiusi (Challenge/Trofei). L'obiettivo principale era quello di ottenere motori con buone prestazioni, mantenendo i costi sotto controllo, dato che i regolamenti Gr. A tendono a far lievitare significativamente le spese.
Gr. A (Gruppo A): Il regolamento Gr. A offre una libertà quasi totale per quanto riguarda la scelta di camme, pistoni e punterie. Di conseguenza, gli sviluppi per il Gr. A sono spesso molto spinti. L'adozione di un set di alberi a camme Gr. A richiede tipicamente punterie meccaniche (talvolta con bicchierini maggiorati), pistoni adeguati, molle valvola speciali e, a volte, modifiche specifiche alla testata del cilindro. In pratica, l'installazione di un kit Gr. A implica la trasformazione radicale del motore.
R2: Tecnicamente, le camme R2 sono una sottocategoria delle camme Gr. A. Il regolamento R2 impone un vincolo sull'alzata massima delle valvole, fissata a 11 mm. Marchi come Citroen Sport, con la C2 R2, hanno lavorato per ottimizzare il profilo e le durate delle camme, mantenendo l'alzata entro questo limite.
Kit e Super 1600: Queste sono le categorie con il regolamento più libero e, contemporaneamente, quelle in cui le case madri investono maggiormente in termini di tempo e denaro. Le alzate delle valvole sono aumentate nel tempo, arrivando fino a 14 mm nelle ultime evoluzioni della C2. Gran parte dello sviluppo delle camme per motori come il TU5J4/TU5JP4 è stato guidato dalle competizioni rallistiche, poiché le case ufficiali si sono concentrate principalmente in questi ambiti (le Saxo Cup, ad esempio, correvano con alberi di serie). Per questo motivo, ci sono pochissime camme con un orientamento spiccatamente "pistaiolo". Tendenzialmente, le camme da pista sono caratterizzate da durate e incroci molto elevati, con alzate importanti ma generalmente inferiori a quelle impiegate nei rally.
Considerazioni Specifiche per Nissan Qashqai
Per un Nissan Qashqai, l'applicazione di un albero a camme sportivo può portare a miglioramenti tangibili nelle prestazioni, ma è fondamentale considerare l'uso prevalente del veicolo. Se l'obiettivo è un miglioramento generale dell'erogazione di coppia e potenza, soprattutto ai regimi medio-alti, un albero a camme sportivo stradale (come quelli menzionati nella categoria "sportivi stradali") potrebbe essere una scelta valida. L'incremento di potenza, seppur modesto (4-9 CV), può tradursi in una maggiore reattività del motore.
È cruciale sottolineare che per un veicolo come il Qashqai, che generalmente non è destinato a un uso agonistico estremo, l'installazione di alberi a camme da competizione pura (Gr. A, R2, ecc.) sarebbe eccessiva e potenzialmente controproducente. Questi alberi richiedono modifiche sostanziali ad altri componenti del motore e possono compromettere l'affidabilità e il comfort di marcia su strada.
Inoltre, i motori sovralimentati, come spesso accade nei moderni Qashqai, richiedono logiche di apertura e chiusura delle valvole molto differenti rispetto ai motori aspirati. L'ottimizzazione delle camme per questi motori deve tenere conto della pressione del turbo e del flusso d'aria gestito dal sistema di sovralimentazione. Un albero a camme sportivo per un Qashqai sovralimentato dovrà essere progettato per lavorare in sinergia con il turbo, modificando le fasi di aspirazione e scarico per massimizzare l'efficienza e la potenza erogata sotto pressione.
La scelta di un albero a camme sportivo per il Nissan Qashqai dovrebbe quindi essere guidata da un'attenta valutazione degli obiettivi: un leggero miglioramento delle prestazioni per un uso quotidiano, o modifiche più radicali per un uso specifico (ad esempio, in pista o in eventi di tuning). In ogni caso, è sempre consigliabile affidarsi a preparatori esperti che possano consigliare la soluzione più adatta e garantire un'installazione a regola d'arte, tenendo conto di tutti i parametri del motore e del veicolo.
