L'albero a camme è un componente fondamentale e spesso sottovalutato del motore di un'automobile. La sua corretta funzionalità è essenziale per il ciclo di vita del motore, garantendo la sincronizzazione precisa dell'apertura e della chiusura delle valvole. Nel caso specifico del motore Volkswagen BKD, un malfunzionamento di questo componente può portare a una serie di problemi che ne compromettono le prestazioni e l'affidabilità. Comprendere le cause del danneggiamento, i sintomi associati e le possibili soluzioni è cruciale per ogni proprietario di veicolo.
Cos'è l'Albero a Camme e Come Funziona

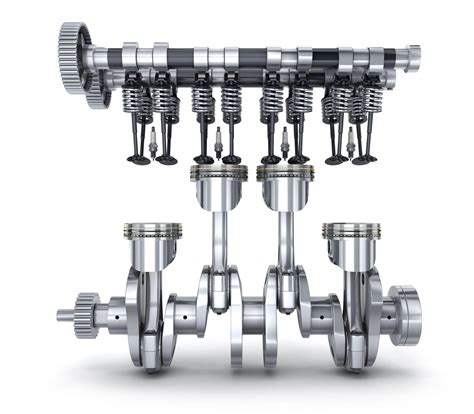

L'albero a camme, il cui nome deriva dalla combinazione di "albero" (un asse rotante) e "camme" (protuberanze eccentriche o lobi), è un elemento meccanico progettato per convertire il moto rotatorio uniforme in un moto rettilineo alternato. Questo moto viene trasmesso alle valvole del motore, sia di aspirazione che di scarico, tramite sistemi di punterie, bilancieri o altre componenti meccaniche. La forma specifica di ogni camma, definita da parametri come l'alzata (quanto la valvola si apre) e la durata (per quanto tempo rimane aperta), determina con precisione il momento in cui le valvole si aprono e si chiudono. Questa sincronizzazione è vitale per il corretto funzionamento del motore, in particolare per il ciclo a quattro tempi (aspirazione, compressione, combustione, scarico).
Esistono diverse configurazioni di alberi a camme:
- Albero a camme laterale (OHV - OverHead Valve): Le camme si trovano nel blocco motore e azionano le valvole tramite aste di spinta e bilancieri.
- Albero a camme in testa (OHC - OverHead Camshaft): L'albero a camme è posizionato nella testata del motore, direttamente sopra le valvole. Questo design riduce la massa delle parti in movimento, permettendo regimi di rotazione del motore più elevati e una maggiore precisione.
- Doppio albero a camme in testa (DOHC - Double OverHead Camshaft): Due alberi a camme sono presenti nella testata, uno dedicato alle valvole di aspirazione e l'altro a quelle di scarico. Questa configurazione offre un controllo ancora maggiore sulla fasatura e sull'alzata delle valvole.

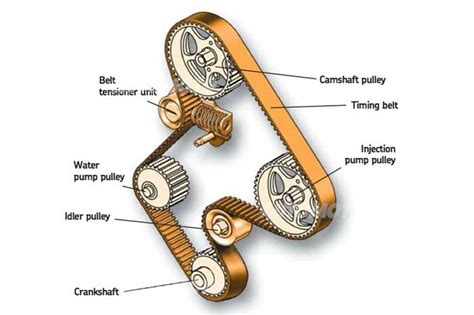

La sincronizzazione dell'albero a camme con l'albero motore è generalmente ottenuta tramite una cinghia di distribuzione, una catena di distribuzione o ingranaggi. Nel motore Volkswagen BKD, questo collegamento è tipicamente realizzato con una cinghia di distribuzione.
Cause Comuni di Danneggiamento dell'Albero a Camme
Il danneggiamento di un albero a camme, specialmente nel contesto del motore BKD, può essere attribuito a una combinazione di fattori interconnessi.
1. Attrito e Usura Anomala
Durante il funzionamento del motore, l'albero a camme ruota ad alta velocità all'interno del basamento, entrando in contatto diretto con componenti come valvole, punterie e bilancieri. L'attrito generato da questo contatto, se non adeguatamente gestito dalla lubrificazione, porta inevitabilmente a usura. L'usura anomala delle camme può verificarsi quando la superficie dei lobi si deteriora, aumentando il gioco tra la camma e la sua sede o tra la camma e la punteria. Questo gioco eccessivo può manifestarsi come un rumore di ticchettio o battito metallico proveniente dalla parte superiore del motore, specialmente a freddo.
2. Scarsa Lubrificazione dell'Olio
Una scarsa lubrificazione dell'olio è una delle cause più comuni e critiche di danni all'albero a camme. L'albero a camme necessita di un flusso costante e sufficiente di olio lubrificante per ridurre l'attrito, dissipare il calore e proteggere le sue superfici dall'usura. Quando la lubrificazione è inadeguata, sia per quantità che per qualità dell'olio, le superfici dell'albero a camme e dei componenti a contatto subiscono un'usura accelerata. L'olio motore, con il tempo e l'uso, può degradarsi, contaminarsi con fuliggine, particelle metalliche e altri inquinanti, perdendo le sue proprietà lubrificanti. Un filtro dell'olio intasato o malfunzionante può ulteriormente compromettere la corretta circolazione dell'olio, bypassando il filtro e permettendo a detriti di raggiungere le parti critiche del motore. La bassa pressione dell'olio, a sua volta, può essere causata da perdite, una pompa dell'olio usurata o un livello d'olio insufficiente, aggravando ulteriormente il problema.
3. Problemi di Qualità dei Materiali
La qualità del materiale con cui è realizzato l'albero a camme è direttamente correlata alla sua durata e resistenza all'usura. Sebbene gli alberi a camme siano tipicamente realizzati in ghisa o acciaio temprato, difetti di fabbricazione o l'utilizzo di materiali di qualità inferiore possono comprometterne l'integrità strutturale. In alcuni motori più recenti o con design più avanzati, si è riscontrato l'utilizzo di alberi a camme di qualità inferiore che tendono a usurarsi o a rompersi più facilmente. Questa è una delle ragioni per cui è fondamentale affidarsi a ricambi di qualità OEM o equivalenti.
4. Sovraccarico e Surriscaldamento del Motore
Il funzionamento di un'auto sotto carico eccessivo o il surriscaldamento del motore, spesso causato da problemi al sistema di raffreddamento, può imporre stress termomeccanici significativi sull'albero a camme. Temperature operative eccessive possono alterare le proprietà dell'olio lubrificante e aumentare il rischio di usura e deformazione dei componenti. Un motore che lavora costantemente al limite delle sue capacità può portare a un deterioramento prematuro dell'albero a camme e di altri componenti critici.
5. Uso e Manutenzione Irragionevoli
L'uso e la manutenzione del veicolo giocano un ruolo cruciale nella longevità dell'albero a camme. Accelerazioni e frenate frequenti e brusche possono causare impatti e pressioni significative sull'albero a camme e sul sistema di distribuzione, accelerandone l'usura. La mancata osservanza dei piani di manutenzione raccomandati dal costruttore, in particolare per quanto riguarda la sostituzione periodica dell'olio motore e del filtro, nonché il controllo e la sostituzione della cinghia o catena di distribuzione, sono fattori determinanti nel prevenire danni.
6. Problemi Meccanici Indiretti
Non sempre il danno all'albero a camme è diretto. Problemi come punterie bloccate (roller rockers seized), sollevatori danneggiati (damaged lifters) o discrepanze nella fasatura dovute a cinghie, ingranaggi, spinotti o catene difettosi o allungati possono contribuire al deterioramento dell'albero a camme. Nei motori dotati di fasatura variabile delle valvole (VVT), malfunzionamenti dei variatori di fase (cam phasers) possono altresì esacerbare i problemi.
7. Errori durante la Manutenzione e Riparazione
Errori commessi durante le operazioni di smontaggio e rimontaggio del motore possono causare danni diretti all'albero a camme. Ad esempio, l'uso di forza eccessiva per rimuovere o installare i coperchi dei cuscinetti dell'albero a camme, l'uso di attrezzi impropri o il serraggio errato dei bulloni possono portare a deformazioni o rotture. Un caso specifico menzionato riguarda il castelletto degli alberi a camme, che in alcuni motori BKD è considerato un punto debole, suscettibile di piegarsi, causando attrito eccessivo sull'albero a camme.
Sintomi di un Albero a Camme Danneggiato
Riconoscere i sintomi di un albero a camme danneggiato è fondamentale per intervenire tempestivamente ed evitare danni maggiori ad altri componenti del motore, come l'albero motore e la testata.
1. Spia "Check Engine" Illuminata

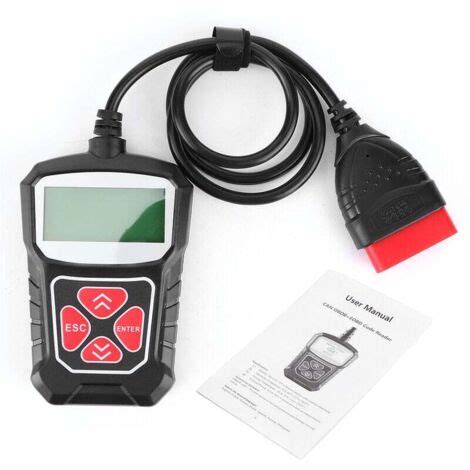

La spia "Check Engine" (o spia di avaria motore) si illumina quando il computer di bordo del veicolo rileva un problema che potrebbe aumentare le emissioni. Un albero a camme difettoso può innescare questa spia. Per diagnosticare la causa, è necessario utilizzare uno scanner OBD (On-Board Diagnostics) per recuperare i codici di errore memorizzati (DTC - Diagnostic Trouble Codes). Codici come P0340 ("Malfunzionamento del circuito del sensore di posizione dell'albero a camme 'A'") sono spesso associati a problemi legati all'albero a camme.
2. Rumori Insoliti dal Motore
Un sintomo classico di un albero a camme usurato o danneggiato è la comparsa di rumori metallici insoliti, come un ticchettio metallico persistente, un battito o un rumore di sferragliamento, proveniente dalla parte superiore del motore. Questi rumori sono spesso causati dall'usura dei lobi dell'albero a camme o da un gioco eccessivo nelle punterie idrauliche. Il rumore può essere più pronunciato a motore freddo, poiché l'olio non ha ancora raggiunto la piena circolazione e lubrificazione.
3. Perdita di Potenza e Scarse Prestazioni
Un albero a camme danneggiato compromette il corretto funzionamento delle valvole, influenzando direttamente il "respiro" del motore. Questo può tradursi in una significativa perdita di potenza, esitazione durante l'accelerazione, scatti improvvisi, vibrazioni a bassa velocità e un aumento generale del consumo di carburante. Il motore fatica a salire di velocità e l'erogazione di potenza non è più fluida e reattiva come dovrebbe essere.
4. Mancate Accensioni (Cylinder Misfires)
Quando l'albero a camme non riesce a sincronizzare correttamente l'apertura e la chiusura delle valvole, possono verificarsi mancate accensioni nei cilindri. Questo accade perché la miscela aria-carburante non viene aspirata, compressa o espulsa correttamente, impedendo la combustione completa. Le mancate accensioni possono causare un funzionamento irregolare del motore, vibrazioni e un aumento delle emissioni allo scarico.
5. Presenza di Detriti Metallici nell'Olio Motore
L'usura di un albero a camme può generare particelle metalliche che finiscono per circolare nell'olio motore. Sebbene questi detriti possano non essere visibili sulla normale asticella di livello dell'olio, un'analisi dell'olio esausto, dopo uno scarico, potrebbe rivelare la presenza di particelle metalliche, vortici o residui, indicando un'usura interna del componente.
6. Problemi di Cambio Marcia
Nei veicoli con trasmissione automatica o automatizzata, un malfunzionamento dell'albero a camme può influenzare le prestazioni del cambio marcia. Il modulo di controllo della trasmissione (TCM) si basa sui dati precisi provenienti dai sensori dell'albero motore e dell'albero a camme per effettuare cambi marcia fluidi e tempestivi. Un segnale errato o assente può portare a strappi, ritardi o cambi marcia inappropriati.
7. Problemi al Sistema di Emissioni e al DPF
Una combustione imprecisa dovuta a una fasatura errata delle valvole può generare una quantità eccessiva di fuliggine. Questo può sovraccaricare rapidamente il filtro antiparticolato diesel (DPF), causando problemi di rigenerazione, codici di errore specifici del DPF e la necessità di costose pulizie o sostituzioni forzate.
Diagnosi e Ispezione Visiva
Per una diagnosi accurata, è spesso necessario rimuovere il coperchio delle valvole (cam cover) per ispezionare visivamente l'albero a camme. Si cercano segni di usura sui lobi delle camme, graffi sui perni di supporto (journals) dovuti a insufficiente lubrificazione, o eventuali rotture. Nei motori con alberi a camme in testa, questo controllo visivo è più accessibile.
Un'ispezione approfondita include anche il controllo dei sensori associati, come il sensore di posizione dell'albero a camme (CMP - Camshaft Position Sensor). Questo sensore, solitamente posizionato vicino alla testata, comunica alla centralina (ECU) la posizione esatta dell'albero a camme. Un suo malfunzionamento può causare sintomi simili a quelli di un albero a camme danneggiato, ma spesso il problema è elettrico piuttosto che meccanico. La diagnostica con uno scanner OBD-II è il primo passo per identificare codici di errore come P0340, che puntano a un problema con il circuito del sensore CMP. Tuttavia, un codice P0340 può anche essere un indicatore di problemi meccanici più profondi, come un allungamento della catena di distribuzione o usura della testata.
La Riparazione e Sostituzione dell'Albero a Camme
La riparazione di un albero a camme danneggiato solitamente comporta la sua sostituzione. A causa della complessità dell'operazione, è fortemente raccomandato affidarsi a un meccanico professionista.
1. Costi di Sostituzione
Il costo di sostituzione di un albero a camme può variare significativamente a seconda del veicolo, del modello di motore e della manodopera. In media, il costo totale può oscillare tra i 100 e i 300 euro per il solo sensore di posizione dell'albero a camme, mentre la sostituzione dell'albero a camme stesso può variare da circa 500 a oltre 2000 euro, includendo sia il costo del ricambio (che può variare da 50 a 300 euro per un albero nuovo, a seconda della marca e delle condizioni) sia la manodopera.
2. Componenti Correlati da Sostituire
Durante la sostituzione dell'albero a camme, è prassi comune e altamente consigliato sostituire anche altri componenti del sistema di distribuzione per garantire l'affidabilità a lungo termine. Questi includono:
- Kit distribuzione: Cinghia o catena di distribuzione, tenditori, pulegge e, spesso, la pompa dell'acqua, poiché è azionata dalla cinghia di distribuzione e la sua sostituzione in un secondo momento comporterebbe di nuovo lo smontaggio della distribuzione.
- Punterie idrauliche e bilancieri: Se usurati o danneggiati, devono essere sostituiti.
- Guarnizioni: Tutte le guarnizioni coinvolte nello smontaggio (es. guarnizione coperchio valvole, paraoli dell'albero a camme e dell'albero motore) dovrebbero essere sostituite.
- Olio motore e filtro: Indispensabili dopo qualsiasi intervento sul motore.
Nel caso del motore BKD, come evidenziato da alcune esperienze, il castelletto degli alberi a camme stesso potrebbe necessitare di attenzione, essendo un componente potenzialmente debole che può piegarsi, causando attrito e usura prematura sull'albero a camme. In questi casi, potrebbe essere necessario sostituire anche il castelletto.
3. Ricambi di Qualità
È fondamentale utilizzare ricambi di alta qualità, preferibilmente originali (OEM) o equivalenti certificati. L'utilizzo di componenti di bassa qualità può portare a problemi ricorrenti e a una minore durata nel tempo. Per componenti critici come alberi motore e testate, marchi come Volgen Power si specializzano in ricambi per motori diesel per impieghi gravosi (HDDE), offrendo alta precisione e affidabilità.
4. Reset della Centralina e Procedura di Apprendimento
Dopo la sostituzione di componenti legati alla fasatura, come l'albero a camme o il sensore CMP, è spesso necessario resettare la centralina elettronica (ECU) o eseguire una procedura di "apprendimento" specifica. Questo processo permette alla centralina di riallineare i segnali dei sensori e di adattarsi alle nuove caratteristiche del sistema di fasatura. La mancata esecuzione di questo passaggio può portare alla ricomparsa di codici di errore, come il P0340.
Prevenzione e Manutenzione Preventiva
La chiave per evitare costose riparazioni legate all'albero a camme risiede nella manutenzione preventiva e nell'attenzione ai dettagli.
- Cambio regolare dell'olio motore: Utilizzare sempre l'olio motore corretto, approvato dal costruttore, e rispettare gli intervalli di sostituzione raccomandati. Un olio fresco e di qualità garantisce una lubrificazione ottimale e riduce l'usura.
- Sostituzione periodica della cinghia/catena di distribuzione: Seguire scrupolosamente gli intervalli di sostituzione indicati dal costruttore per la cinghia o la catena di distribuzione, inclusi tenditori e pompa dell'acqua. Una distribuzione sfasata o un componente ceduto possono causare danni catastrofici.
- Controllo del sistema di lubrificazione: Assicurarsi che la pressione dell'olio sia corretta e che non vi siano perdite.
- Evitare sovraccarichi e surriscaldamenti: Mantenere il motore in condizioni operative ottimali, evitando di sottoporlo a stress eccessivi.
- Ascoltare il proprio veicolo: Prestare attenzione a rumori insoliti, cali di potenza o spie di avaria. Un intervento tempestivo può prevenire danni maggiori.
- Utilizzo di ricambi di qualità: In caso di sostituzione, optare sempre per ricambi affidabili e certificati.
Sostituzione cinghia di distribuzione e pompa acqua Golf 7 1.6 o 2.0 TDI 🚗
Affrontare i problemi legati all'albero a camme in modo proattivo, attraverso una manutenzione regolare e attenta, è l'investimento migliore per garantire la longevità e l'affidabilità del proprio motore Volkswagen BKD e di qualsiasi altro veicolo.
Considerazioni Specifiche per il Motore Volkswagen BKD
Il motore Volkswagen BKD, un'unità diesel common rail da 2.0 litri, ha avuto una storia di problemi legati all'albero a camme e al suo sistema di distribuzione. L'usura prematura delle camme e dei bilancieri è stata una lamentela comune, spesso attribuita a una combinazione di fattori quali la qualità dei materiali, la lubrificazione e, in alcuni casi, difetti di progettazione dei componenti, come la fragilità del castelletto.
L'esperienza di proprietari di questo motore evidenzia come l'usura possa manifestarsi anche con chilometraggi relativamente bassi, o al contrario, come alcuni motori possano raggiungere chilometraggi elevati senza particolari problemi, suggerendo una variabilità nella qualità dei componenti o nelle condizioni di utilizzo. La sostituzione dell'albero a camme su questi motori richiede un'attenzione particolare alla qualità dei ricambi, poiché sono disponibili sul mercato alberi a camme "modificati" o di nuova generazione che dovrebbero risolvere i problemi di usura originali.
La complessità della sostituzione, che coinvolge la rimozione della testata o del copritestata, e la necessità di un riallineamento preciso della distribuzione, rendono questo intervento una delle riparazioni più delicate e costose su questo motore. Un intervento eseguito in modo non corretto può portare a conseguenze ben più gravi, inclusa la rottura del motore stesso.
Un esempio concreto riportato da un utente descrive una situazione in cui, dopo aver sostituito alberi a camme e bilancieri usurati, il motore continuava a mostrare prestazioni ridotte, aumento dei consumi e strappi nel cambio automatico. Questo scenario sottolinea l'importanza di una diagnosi completa che vada oltre il semplice componente usurato, considerando l'intero sistema di distribuzione, la fasatura, la corretta installazione e persino la salute del cambio automatico, che può essere influenzato da problemi del motore.
In conclusione, per i proprietari di veicoli con motore Volkswagen BKD, una manutenzione scrupolosa, l'utilizzo di ricambi di alta qualità e la scelta di officine specializzate sono passaggi fondamentali per preservare l'integrità del motore e prevenire costosi guasti legati all'albero a camme.
