L'albero di trasmissione è un componente meccanico vitale per il movimento di molti veicoli, sebbene la sua esistenza sia spesso ignorata da molti automobilisti. Nelle automobili moderne, la sua presenza non è universale, ma è fondamentale per i veicoli con motore anteriore e trazione posteriore, o per quelli dotati di trazione integrale. Mentre su un'auto stradale l'albero di trasmissione svolge un ruolo importante, la sua importanza e le sollecitazioni a cui è sottoposto aumentano esponenzialmente su un fuoristrada.
La Funzione Cruciale dell'Albero di Trasmissione

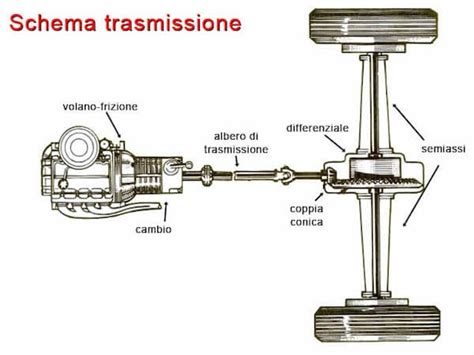

L'albero di trasmissione, noto anche come albero cardanico, è un componente centrale ed essenziale del sistema di trasmissione dell'automobile. La sua funzione principale è quella di trasmettere il moto rotatorio generato dal motore alle ruote motrici. Nei veicoli con motore anteriore e trazione posteriore, l'albero di trasmissione si estende dalla scatola del cambio, solitamente posizionata nella parte anteriore del veicolo, fino al differenziale sull'asse posteriore. Questo componente è realizzato solitamente in acciaio, materiale scelto per la sua capacità di sopportare lo stress meccanico costante e le forze a cui è sottoposto. In alcune vetture più performanti, si possono trovare alberi realizzati in fibra di carbonio per una maggiore leggerezza e resistenza.
Nei veicoli a trazione integrale (4x4), il sistema si complica leggermente ma l'albero di trasmissione mantiene un ruolo chiave. Un fuoristrada tradizionale è dotato tipicamente di due alberi di trasmissione: uno che trasmette la coppia motrice all'asse anteriore e un altro all'asse posteriore, entrambi partendo dalla scatola di trasferimento (transfer case). Questo permette una distribuzione della potenza su tutte e quattro le ruote, fondamentale per affrontare terreni difficili.
Componenti e Meccanismi di Funzionamento
L'albero di trasmissione è composto da un cilindro che unisce le due estremità di collegamento tra il motore (o il cambio) e il differenziale. Alle estremità dell'albero sono presenti dei giunti, i più comuni dei quali sono i giunti cardanici. Questi giunti sono progettati per trasmettere la coppia motrice anche quando vi è un disallineamento angolare tra l'albero e il componente a cui è collegato, come ad esempio tra il cambio posizionato più in alto e l'asse delle ruote più in basso.

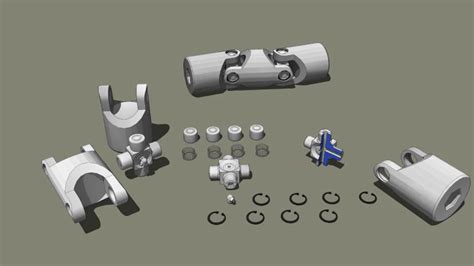

All'interno di un giunto cardanico si trova una crociera, un componente a forma di croce dotato di cuscinetti a rotolamento. La crociera permette al giunto di funzionare ad angoli variabili, assecondando i movimenti delle sospensioni e le variazioni di lunghezza che si verificano durante la guida.
Alcuni alberi di trasmissione sono di tipo telescopico, o scorrevole. Questi alberi sono composti da sezioni indipendenti che scorrono una nell'altra. Questa caratteristica permette all'albero di allungarsi e accorciarsi per compensare le variazioni di lunghezza che si verificano a seguito dei movimenti dell'asse e delle sospensioni, specialmente su veicoli con sospensioni indipendenti o a trazione integrale. Questo design contribuisce ad assorbire vibrazioni e colpi, migliorando il comfort di guida.
Nei veicoli a trazione integrale, la forza trasmessa dall'albero di trasmissione può essere inviata a un differenziale centrale. Questo differenziale distribuisce la coppia in modo efficiente e variabile alle ruote anteriori e posteriori, garantendo una trazione ottimale e maggiore stabilità, soprattutto in condizioni di scarsa aderenza o su terreni accidentati.
L'Albero di Trasmissione nel Contesto Off-Road
La guida off-road impone sollecitazioni estreme sugli alberi di trasmissione. Contrariamente all'uso stradale, i fuoristrada sono soggetti a forti impatti, sobbalzi, torsioni e alla possibilità di urtare direttamente il terreno. Inoltre, le condizioni ambientali possono essere proibitive, con fango, sabbia e acqua torbida che possono penetrare nei componenti meccanici.
Il punto debole dell'albero di trasmissione, soprattutto in queste condizioni, è il giunto cardanico. La sabbia e il fango, in particolare, possono penetrare nella crociera del giunto, causando attrito e deterioramento precoce. I guadi con acqua torbida e terra smossa sono particolarmente dannosi perché la terra in sospensione nell'acqua agisce come un abrasivo.
Per questo motivo, il controllo periodico degli alberi di trasmissione è fondamentale per mantenere un veicolo 4x4 in perfetta efficienza. L'ingrassaggio periodico è cruciale. Dopo ogni uscita off-road o viaggio impegnativo, è necessario ingrassare tutti i punti previsti dal costruttore. L'ideale sarebbe svitare le testine di ingrassaggio, pulirle con aria compressa prima di rimontarle e poi utilizzarle per inserire il grasso nei punti nevralgici dell'albero.
Modifiche all'Assetto e Implicazioni per l'Albero di Trasmissione
Molti appassionati di fuoristrada intervengono sulle sospensioni dei propri veicoli, aumentandone l'escursione e sollevando il telaio dal suolo. Sebbene queste modifiche migliorino le capacità off-road, comportano un maggiore stress per l'albero di trasmissione. L'aumento dell'escursione delle sospensioni fa sì che i giunti cardanici lavorino con un'angolazione maggiore rispetto a quella originaria. Questo incremento dell'angolo di lavoro può accelerare l'usura dei componenti.
Inoltre, un assetto rialzato aumenta la distanza tra l'uscita dal gruppo ripartitore e la scatola del differenziale. Di conseguenza, la parte scorrevole dell'albero ha una minore superficie di lavoro, rendendola più suscettibile a problemi.
Quando si modifica l'assetto di un 4x4, è importante considerare l'impatto sull'albero di trasmissione. In alcuni casi, può essere necessario sostituire l'albero di trasmissione originale con uno rinforzato o su misura, progettato per sopportare angoli di lavoro maggiori e sollecitazioni più intense.
Segnali di Usura e Malfunzionamento
L'albero di trasmissione è sottoposto a un continuo stress meccanico e, nel tempo, può essere soggetto a usura e possibili danneggiamenti. Sebbene sia costruito con materiali molto resistenti, è possibile che si pieghi o che i suoi componenti correlati, come i giunti o i cuscinetti, si usurino.
I sintomi di un albero di trasmissione usurato o malfunzionante sono piuttosto evidenti e possono manifestarsi gradualmente:
- Vibrazioni: Vibrazioni costanti che si avvertono sulla carrozzeria o sul volante possono essere un segnale. Sebbene spesso legate a problemi alle ruote, possono indicare anche un albero di trasmissione piegato o sbilanciato.
- Rumori anomali: Scricchiolii e ticchettii, specialmente in fase di sterzata, possono indicare un problema ai giunti cardanici. Rumori di attrito o cigolii possono derivare da una lubrificazione insufficiente.
- Accelerazione irregolare: Quando l'albero di trasmissione e i suoi componenti non funzionano correttamente, la trasmissione della coppia alle ruote può non essere fluida, causando strattoni durante l'accelerazione.
- Perdite di grasso: La presenza di perdite di grasso dai giunti o dal manicotto scorrevole indica che la lubrificazione non è più adeguata, aumentando l'attrito e l'usura.
Un malfunzionamento dell'albero di trasmissione, se non affrontato tempestivamente, può compromettere la sicurezza e il comfort di guida, rendendo difficile il controllo del veicolo e, in casi estremi, provocando reazioni inaspettate.
Ripristino fai da te dell'albero di trasmissione | Ripristino della trasmissione – parte 1
Manutenzione e Sostituzione
Per prolungare la vita utile dell'albero di trasmissione, è consigliabile adottare uno stile di guida composto, evitando strattoni e accelerazioni improvvise, e cercando di mitigare, per quanto possibile, gli impatti con buche e ostacoli.
La manutenzione preventiva, in particolare l'ingrassaggio periodico, è fondamentale. Dopo ogni utilizzo intenso, specialmente in condizioni off-road, è importante controllare e ingrassare i punti indicati dal costruttore.
Quando si rende necessaria una revisione o sostituzione, non sempre è necessario cambiare l'intero albero di trasmissione. Spesso, è sufficiente intervenire sui componenti specifici che presentano usura, come la crociera del giunto cardanico. La revisione di un giunto cardanico può comportare la sostituzione della crociera usurata con una nuova. Questo processo, che richiede attrezzature specifiche come una pressa, prevede la rimozione dell'anello di fissaggio, l'estrazione della vecchia crociera, la pulizia della forcella e l'installazione della nuova crociera. Successivamente, si procede alla sostituzione degli ingrassatori con altri nuovi e puliti.
Un altro punto critico da controllare è il manicotto scorrevole. È essenziale verificare che sia efficiente e che non presenti gioco eccessivo, poiché è questo componente che permette all'albero di variare la sua lunghezza per assecondare il movimento delle sospensioni.
Bilanciamento dell'Albero di Trasmissione
Dopo la revisione o la sostituzione di componenti, è cruciale procedere al test di bilanciamento dell'albero di trasmissione. Questo test viene eseguito su un'apposita macchina che simula le condizioni di lavoro del componente su strada. Un albero di trasmissione correttamente bilanciato è fondamentale per garantire un funzionamento fluido, privo di vibrazioni, e per preservare la longevità degli altri componenti del sistema di trasmissione.
Ogni albero di trasmissione, specialmente quelli dedicati all'off-road, viene bilanciato con precisione a un regime di giri specifico (ad esempio, 2800 giri al minuto) per assicurare un'esperienza di guida confortevole e prevenire danni prematuri.
Scelta e Sostituzione dell'Albero di Trasmissione
La scelta dell'albero di trasmissione giusto dipende dal modello specifico del veicolo e dalle sue destinazioni d'uso. Per i SUV e i fuoristrada, esistono alberi di trasmissione progettati per resistere a sollecitazioni maggiori rispetto a quelli montati di serie. Marchi specializzati offrono alberi di trasmissione realizzati in collaborazione con aziende esperte nella produzione di componenti per primo equipaggiamento e su misura, garantendo resistenza, durata e prestazioni superiori.
Quando si verifica un problema, come vibrazioni, rumori o incompatibilità con un assetto modificato, la sostituzione con un albero di trasmissione di qualità superiore, come quelli prodotti da aziende specializzate, può essere la soluzione ottimale. Questi alberi sono spesso progettati per garantire un momento torcente massimo elevato e un regime di rotazione adeguato, fattori che incidono sulla capacità di trasmissione della potenza senza deformazioni o rotture e sul mantenimento di silenziosità e comfort.
Considerazioni sull'Installazione e Costi
La sostituzione dell'albero di trasmissione è un'operazione complessa che richiede un'ampia esperienza tecnica e l'uso di attrezzature professionali. È indispensabile sollevare il veicolo con un ponte e disporre degli strumenti adeguati. Un'installazione non corretta potrebbe compromettere le prestazioni del veicolo e danneggiare altri componenti. Per questo motivo, è fortemente consigliabile rivolgersi a un'officina specializzata per garantire un intervento sicuro e a regola d'arte.
Il costo per la sostituzione di un albero di trasmissione può variare significativamente a seconda del produttore del ricambio, del marchio e del modello del veicolo, e dei costi di manodopera. Generalmente, la spesa può oscillare tra i 500 € e i 1500 €. L'acquisto di ricambi tramite canali online specializzati può talvolta consentire un risparmio, pagando poi solo la manodopera per l'installazione presso un'officina.
È fondamentale scegliere ricambi di alta qualità e perfettamente compatibili con il proprio veicolo per garantire efficienza e prestazioni ottimali. Ricambi di bassa qualità potrebbero offrire una durata limitata e prestazioni ridotte, compromettendo l'affidabilità del sistema di trasmissione.
