L'Alimentatore Lineare da 5V per DAC: Guida all'Upgrade e all'Autocostruzione

Il mondo dell'audio ad alta fedeltà è costellato di componenti che promettono di elevare l'esperienza d'ascolto. Tra questi, l'alimentatore riveste un ruolo spesso sottovalutato, eppure cruciale, specialmente quando si parla di DAC (Digital-to-Analog Converter). Un alimentatore lineare da 5V, in particolare, può rappresentare un upgrade significativo per molti DAC, offrendo una corrente più stabile e pulita rispetto alle soluzioni switching standard. Questa guida esplorerà il perché di questa scelta, le opzioni disponibili sul mercato, le possibilità di autocostruzione e le considerazioni pratiche per gli appassionati.

L'Importanza dell'Alimentazione nei Circuiti Audio

Il ruolo dell'alimentatore in un sistema audio è quello di fornire energia stabile e priva di rumore ai circuiti delicati che elaborano il segnale. Un DAC, convertendo segnali digitali in analogici, è particolarmente sensibile alle fluttuazioni e al rumore introdotti dall'alimentazione. Un'alimentazione "sporca" può manifestarsi con interferenze, rumore di fondo udibile e una generale degradazione della qualità sonora, compromettendo la capacità del DAC di esprimere il suo pieno potenziale.

Alimentatori Switching vs. Lineari: Una Questione di Pulizia

Esistono due principali tipologie di alimentatori: switching (a commutazione) e lineari.Gli alimentatori switching sono compatti, efficienti e ampiamente utilizzati per la loro capacità di gestire un'ampia gamma di tensioni di ingresso e di fornire correnti elevate. Tuttavia, il loro funzionamento, basato sulla commutazione ad alta frequenza, può generare rumore elettrico che, se non adeguatamente filtrato, può infiltrarsi nei circuiti audio. Molti dispositivi moderni, come TV, PC, smartphone e persino amplificatori digitali, funzionano senza problemi con questa tecnologia ben collaudata.

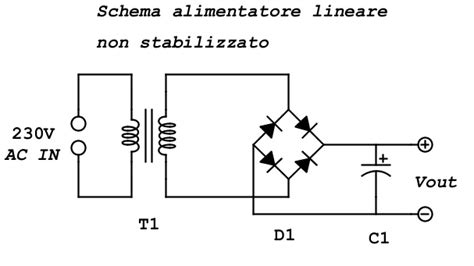

Gli alimentatori lineari, al contrario, sono progettati "alla vecchia maniera", utilizzando un trasformatore per abbassare la tensione di rete (ad esempio, 230V) a quella desiderata. Seguono poi un ponte di diodi per la rettifica e condensatori di filtraggio per levigare la tensione. Le versioni più raffinate impiegano anche circuiti di regolazione della tensione. Questa architettura genera intrinsecamente meno rumore ad alta frequenza rispetto agli switching, fornendo una corrente più "pulita" e stabile, il che è un prerequisito per tenere sotto controllo il ripple.

Impatto sulla Qualità Sonora e la Durata del DAC

La questione se un alimentatore lineare apporti un miglioramento udibile è spesso dibattuta tra gli audiofili. Alcuni sostengono di percepire un netto miglioramento, mentre altri ritengono che non vi siano differenze umanamente percepibili. Tuttavia, da un punto di vista tecnico, lo stadio di alimentazione di qualsiasi elettronica per la riproduzione audio ad alta fedeltà è sempre un elemento cruciale. Un alimentatore che produce una corrente stabile e pulita può ridurre le interferenze e il rumore, portando la qualità sonora ad un nuovo livello. Sebbene la durata del DAC non sia direttamente influenzata in modo significativo da un tipo di alimentatore rispetto all'altro, un'alimentazione stabile e priva di stress può contribuire a un funzionamento ottimale nel tempo.

Opzioni Commerciali: Il Topping P50 e Alternative

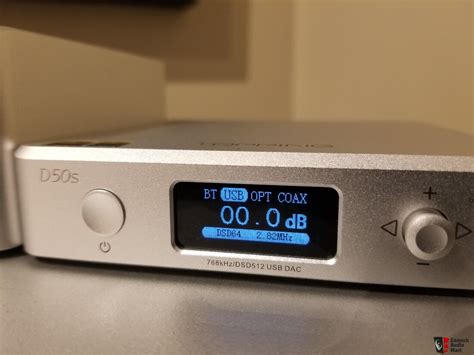

Per chi cerca una soluzione "chiavi in mano", il mercato offre diverse opzioni. Il Topping P50 è un esempio di alimentatore lineare di alta qualità specificamente progettato per DAC e amplificatori cuffie Topping, come il D50s e l'A50. Condivide con questi prodotti la struttura costruttiva e le proporzioni, garantendo un'abbinamento estetico oltre che funzionale. Dotare i già eccellenti prodotti audio Topping di una alimentazione dedicata esterna, compatta e splendidamente realizzata, riduce le interferenze e il rumore e porta la qualità sonora ad un nuovo livello, permettendo ad un sistema hi-fi di esprimere il suo pieno potenziale grazie alla sua corrente pulita e abbondante. L'upgrade è raccomandato da molti utenti che hanno apprezzato quanto e come influisca una alimentazione che produce una corrente stabile e pulita su un circuito audio.

Tuttavia, il costo di un P50 (circa 130€) può essere significativo, soprattutto se rapportato al prezzo del DAC stesso (circa la metà del costo di un D50s). Questo porta molti a cercare alternative più economiche o a considerare l'autocostruzione.

Alternative Commerciali più Economiche

Esistono sul mercato alimentatori lineari di terze parti che offrono prestazioni simili a un costo inferiore. Cercando "alimentatore lineare 5V" online si possono trovare diverse proposte, anche dalla Cina, a prezzi che partono da circa 10€ (spedizione inclusa). Tuttavia, è fondamentale verificare che l'alimentatore sia in grado di erogare la corrente richiesta (ad esempio, il D50s richiede 5V 1A). Molti di questi moduli economici potrebbero erogare una corrente troppo bassa (ad esempio, massimo 600mA), rendendoli inadatti. Inoltre, per utilizzare questi moduli "step-down" è spesso necessario un trasformatore esterno da 230V/12V AC.

Un'altra opzione è l'iFi iPower, spesso raccomandato come soluzione di qualità a un prezzo più contenuto rispetto ai lineari di fascia alta, per chi desidera stare basso con il prezzo.

L'Autocostruzione di un Alimentatore Lineare 5V

L'autocostruzione rappresenta una soluzione interessante per chi ha passione per l'elettronica e desidera un alimentatore lineare di qualità a un prezzo più abbordabile. L'amico Sergio Casandri, tecnico esperto, ha realizzato una piccola scheda per sostituire il per nulla audiofilo alimentatore switching con un alimentatore lineare giustamente dimensionato.

Componenti Fondamentali di un Alimentatore Lineare Fai-da-Te

Un alimentatore lineare base comprende i seguenti componenti:

• Trasformatore Toroidale: abbassa la tensione di rete (230V AC) a un valore AC inferiore desiderato, ad esempio 12V o 15V AC. I trasformatori toroidali sono preferiti per la loro efficienza e la bassa dispersione di flusso magnetico, che riduce le interferenze.
• Ponte di Diodi: converte la corrente alternata (AC) in corrente continua pulsante (DC). Diodi da 1 Amp o 3 Amp sono scelte comuni, con i diodi ultra veloci preferiti per applicazioni audio più raffinate.
• Condensatori di Filtraggio: levigano la corrente continua pulsante, riducendo il "ripple" (le fluttuazioni di tensione). Condensatori pensati per questo utilizzo specifico migliorano ulteriormente le prestazioni.
• Regolatore di Tensione Lineare: un circuito integrato, come il 78H05 (un banale integrato lineare usato nei primi computer), o regolatori più avanzati come i TPS7A4700 (utilizzati nel Topping D50), stabilizza la tensione di uscita al valore desiderato (nel nostro caso, 5V DC). L'uso di un regolatore lineare è un prerequisito per tenere sotto controllo il ripple; avere solo ponte di diodi e condensatori difficilmente darebbe buoni risultati.

Considerazioni sull'Autocostruzione e il Calore

Quando si progetta un alimentatore lineare, il calore è un fattore cruciale. Maggiore è la differenza tra la tensione in ingresso al regolatore e la tensione in uscita desiderata, maggiore sarà il calore prodotto. Ad esempio, un ingresso di 15V AC (che dopo rettifica e filtraggio diventerà circa 20V DC) a un regolatore impostato a 5V DC porterà a un'eccessiva dissipazione di calore.

Per determinare se il calore prodotto sia accettabile, è necessario considerare i consumi del dispositivo. Se un sistema richiede 1.2A per 12V (ad esempio, una Pico) e 0.3A per 12V (ad esempio, una Xonar 12V), più 0.9A per 5V (ad esempio, una Xonar 5V), il calore può diventare significativo. In questi casi, l'installazione di una ventola da 12cm a basso regime può essere una soluzione accettabile per la dissipazione.

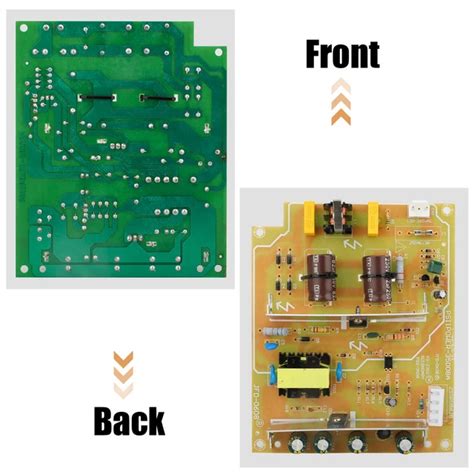

Schede Pre-assemblate per l'Autocostruzione

Per facilitare l'autocostruzione, è possibile trovare piccole schede già pronte. Ad esempio, sono disponibili schede per alimentatori lineari che possono essere acquistate per circa 6.50€ con diodi da 1 Amp o 3 Amp. Se si desidera una scheda già montata e collaudata, il costo può salire a circa 35€ solo per la scheda, oppure 60€ con un trasformatore toroidale incluso. Con un contenitore e un toroidale, il costo totale di un'alimentazione ultralineare autocostruita si avvicina agli 80€.

Il "Problema" dell'Alimentazione USB per i DAC

Molti DAC moderni, come il Topping D50s, sono progettati per essere alimentati tramite una porta USB (5V 1A). Spesso, gli utenti li collegano a un classico adattatore USB da cellulare. Sebbene questo funzioni, è "il per nulla audiofilo alimentatore switching" che potrebbe compromettere le prestazioni. Un alimentatore da cellulare, pur erogando la corrente richiesta, è raramente ottimizzato per un'alimentazione pulita necessaria per un DAC ad alta fedeltà. Se non si hanno problemi di rumore o disturbi evidenti, si potrebbe stare sereni, ma il dubbio di utilizzare male il DAC, sia in termini di durata che di prestazioni, rimane.

Alternative Innovative: La Powerbank come Alimentatore

Un'alternativa insolita ma efficace, specialmente per chi cerca una soluzione economica e "zero sbatta", è l'utilizzo di una powerbank. Una powerbank, se compatibile con le specifiche del DAC (ad esempio, 5V 0.5A per il D50s, sebbene l'alimentatore raccomandato sia 5V 1A), può fare un lavoro simile a quello di un P50 a una frazione del costo. La powerbank fornisce una corrente stabile e pulita in quanto basata su batterie, isolando il DAC dalla rete elettrica. Tuttavia, non sarà una soluzione raffinata, né in termini musicali né estetici, come il P50. Il "rapporto zero sbatta" è negativo, a meno di tenerla perennemente sotto carica, considerando che il decadimento teorico delle batterie della powerbank è maggiore rispetto a ricaricarla quando serve. Un esempio è la Romoss da 20.000 mAh (sebbene non più in produzione, esistono modelli simili).

Considerazioni Finali per l'Appassionato di Audio

La scelta di un alimentatore lineare per il proprio DAC è una decisione che dipende da diversi fattori: il budget, la propensione all'autocostruzione, la sensibilità uditiva e la ricerca della massima qualità sonora.

• Per i puristi: un alimentatore lineare di alta qualità è un upgrade raccomandato.
• Per chi è attento al budget: l'autocostruzione o l'acquisto di alternative più economiche, verificando attentamente le specifiche, sono soluzioni valide.
• Per gli sperimentatori: una powerbank può offrire un'ottima esperienza a costo quasi zero.

In ogni caso, è fondamentale assicurarsi che l'alimentatore utilizzato sia in grado di erogare la corrente richiesta dal DAC e che sia privo di difetti che potrebbero compromettere la sicurezza. Eliminare un "cesso" di alimentatore, che se va male potrebbe anche essere pericoloso per incendi, è un passo importante. Sebbene non si debba aspettarsi di "fare a gara a Monza con una Fiat 126", un'alimentazione pulita influisce certamente sulla riproduzione sonora a tutti gli stadi.
