Alimentazione dell'accendisigari nel bagagliaio della Volkswagen Passat: schema elettrico e risoluzione dei problemi

La Volkswagen Passat B6, prodotta tra il 2005 e il 2010, nelle versioni berlina e station wagon con motori a benzina e diesel, e la Passat CC, una coupé a 4 porte basata sulla B6 prodotta dal 2008 al 2015, condividono un'architettura elettrica complessa. Comprendere la disposizione dei fusibili e dei relè è fondamentale per la manutenzione e la risoluzione dei problemi, in particolare per componenti come l'accendisigari e le prese da 12V.

Localizzazione e identificazione dei fusibili e dei relè

I blocchi fusibili e relè della Volkswagen Passat B6 (e della Passat CC) sono distribuiti in diverse posizioni all'interno del veicolo. Questi schemi e posizioni sono cruciali per individuare i componenti elettrici specifici. Per chi possiede una Volkswagen Passat del 2010, o modelli simili, la conoscenza di questi diagrammi è ancora più rilevante.

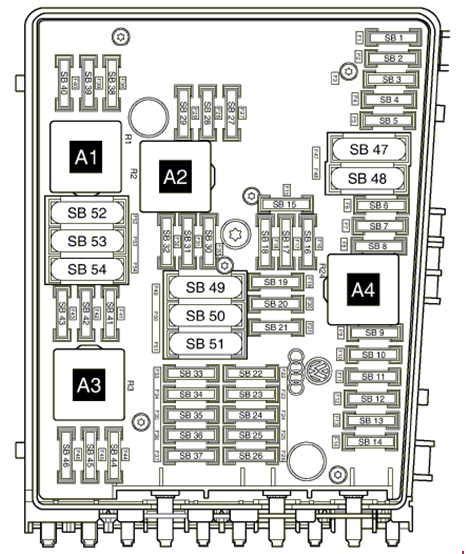

Blocco fusibili principale

Una delle principali ubicazioni dei fusibili si trova lateralmente, solitamente sotto il volante. Per accedervi, è spesso necessario rimuovere la copertura di plastica inferiore, che è tenuta da circa quattro viti. All'interno di questo alloggiamento, si trovano vari fusibili che proteggono diversi circuiti elettrici del veicolo.

Fusibile dell'accendisigari anteriore e posteriore

Per la presa anteriore, il fusibile specifico si trova nel portafusibili laterale sinistro ed è da 15A. Per le prese dei sedili posteriori e l'accendisigari nel bagagliaio, la situazione può essere leggermente più complessa, ma i fusibili sono spesso raggruppati in relazione alla loro funzione.

In particolare, per i modelli con motore diesel, il fusibile numero 41 da 20A è responsabile dell'accendisigari e dell'accendisigari posteriore. Tuttavia, altri riferimenti indicano che il fusibile numero 33 è l'unico relativo agli accendisigari. Questa discrepanza suggerisce che potrebbero esserci leggere variazioni a seconda dell'anno di produzione specifico o della configurazione del veicolo. È quindi consigliabile consultare il manuale del proprietario o, in assenza di esso, eseguire una verifica visiva.

Cause comuni di guasto del fusibile dell'accendisigari

La bruciatura del fusibile dell'accendisigari (o della presa di corrente) è un problema comune che può essere attribuito a diverse cause:

1. Sovraccarico di corrente: collegare dispositivi che assorbono più corrente di quella per cui il fusibile è progettato può causare la sua bruciatura. Caricabatterie ad alta potenza, compressori d'aria, inverter di potenza, tra gli altri, possono facilmente superare la capacità limitata delle prese dell'accendisigari, che sono progettate per un carico specifico.
2. Cortocircuito: un cortocircuito si verifica quando i cavi dell'accendisigari o della presa sono danneggiati, sfilacciati o entrano in contatto con parti metalliche. Questo provoca un flusso eccessivo di corrente, e il fusibile interviene come misura protettiva, bruciandosi.
3. Uso di adattatori difettosi: adattatori o caricabatterie di bassa qualità o difettosi possono avere problemi interni che causano un cortocircuito o un consumo eccessivo di corrente, sovraccaricando il sistema e di conseguenza facendo bruciare il fusibile.
4. Fusibile errato: l'installazione di un fusibile con un amperaggio inferiore a quello raccomandato dal produttore Volkswagen può portare a una rapida bruciatura del fusibile, anche con un carico normale. È fondamentale utilizzare sempre il fusibile con l'amperaggio corretto specificato nel manuale del veicolo.

Altre cause di malfunzionamento dell'accendisigari

Oltre a un fusibile bruciato, altri fattori possono impedire il corretto funzionamento dell'accendisigari o della presa da 12V:

1. Accendisigari difettoso o danneggiato: l'elemento riscaldante all'interno dell'accendisigari potrebbe essere danneggiato o le parti interne potrebbero essere rotte a causa dell'usura o di un difetto intrinseco.
2. Presa dell'accendisigari danneggiata: i contatti all'interno della presa possono usurarsi o piegarsi, impedendo una connessione adeguata e interrompendo il flusso di corrente.
3. Problemi di cablaggio: cavi danneggiati, rotti o allentati che collegano la presa all'impianto elettrico del veicolo possono interrompere il flusso di corrente. Se non arriva 12V ai cavi, questo è un forte indicatore di un problema di cablaggio o di una connessione interrotta a monte.
4. Problemi con il dispositivo collegato: a volte il problema non risiede nella presa dell'auto, ma nel dispositivo che si sta cercando di utilizzare, come un caricabatterie o un adattatore difettoso. Se il dispositivo è danneggiato, può sembrare che la presa non funzioni, ma in realtà il problema è nel dispositivo stesso.

Problemi specifici relativi all'alimentazione dell'accendisigari nel bagagliaio

Alcuni utenti hanno segnalato problemi specifici con le prese "accendisigari" posteriori dopo aver collegato un apparecchio difettoso. In questi casi, la soluzione più comune è la sostituzione del fusibile. Se i cavi che vanno ai due accendisigari sul tunnel (anteriore e posteriore) hanno gli stessi colori, è probabile che condividano la stessa alimentazione, e quindi la ricerca del guasto potrebbe seguire un percorso comune.

Per quanto riguarda il bagagliaio, la presa da 12V è spesso utilizzata per alimentare compressori, frigoriferi portatili o altri accessori, che possono facilmente sovraccaricare il circuito se la loro potenza assorbita è elevata. È sempre consigliabile verificare l'amperaggio massimo supportato dalla presa e dal relativo fusibile prima di collegare apparecchiature.

Schema elettrico dettagliato dei relè

Oltre ai fusibili, i relè svolgono un ruolo cruciale nella gestione dei circuiti elettrici. Ecco una panoramica dei relè rilevanti:

• 1 Relè di alimentazione tensione terminale 15 (460): Gestisce l'alimentazione di componenti che si attivano solo quando la chiave è in posizione "accesa" (terminale 15).
• 2 Gratuito: Spazio non utilizzato.
• 3 Gratuito: Spazio non utilizzato.
• 4 Relè di alimentazione tensione terminale 30 (449): Fornisce alimentazione costante (terminale 30), indipendente dalla posizione della chiave.
• 5 Relè riscaldamento lunotto posteriore (53): Controlla il circuito del riscaldamento del lunotto.
• 6 Relè doppio clacson (449): Gestisce il funzionamento dei clacson.
• 7 Relè pompa lavatrice doppia n. 1 (404): Controlla una delle pompe lavavetro.
• 8 Relè pompa lavatrice doppia n. 2 (404): Controlla la seconda pompa lavavetro.

È importante notare che un ulteriore supporto relè è collegato all'unità di controllo della rete di bordo, che gestisce una miriade di funzioni elettriche del veicolo. Tra questi, si trova il relè pompa carburante (non numerato in questo elenco specifico ma presente nel sistema). Anche i fusibili termici (C e D) sono componenti di protezione importanti.

Fusibili aggiuntivi e le loro funzioni

Per una comprensione più approfondita, ecco un elenco più dettagliato dei fusibili e delle loro funzioni, che mostrano la complessità del sistema elettrico della Passat B6/CC:

• 1 7.5A Unità di controllo del sistema multimediale: Protegge il sistema di infotainment.
• 2 30A Centralina ABS: Fusibile ad alta corrente per il sistema frenante antibloccaggio.
• 3 20A Segnale acustico, Centralina di controllo della rete di bordo: Protegge il clacson e una parte fondamentale dell'elettronica del veicolo.
• 4 20A Centralina di controllo per il sistema comfort (fino ad aprile 2006), 25A Centralina di controllo per il sistema di riconoscimento del rimorchio (da maggio 2006): Illustra le modifiche nella configurazione dei fusibili nel corso degli anni di produzione.
• 5 5A Unità di controllo della batteria, Unità di controllo della rete di bordo: Protegge i sistemi di gestione della batteria e parte dell'unità di controllo.
• 6 5A Unità di controllo del cambio automatico, 15A unità meccatronica DSG: Varianti a seconda del tipo di trasmissione.
• 7 15A Unità di controllo con display per sistema di navigazione TV e radio, Unità principale, Unità di controllo con display per sistema di navigazione radio, 30A Stabilizzatore di tensione: Protegge i sistemi di navigazione e radio, e un componente cruciale per la stabilità della tensione.
• 8 30A Unità meccatronica DSG: Fusibile ad alta corrente per il sistema meccatronico DSG.
• 9 5A Unità di controllo del piantone dello sterzo: Protegge i componenti elettronici del piantone dello sterzo.
• 10 20A Relè pompa carburante (solo motori diesel), Centralina candelette, Bobine di accensione con stadio di uscita (cilindri 1 - 4): Un fusibile multifunzionale per i motori diesel.
• 11 5A Centralina nel quadro strumenti (solo veicoli con sistema Start-Stop): Specifico per i veicoli equipaggiati con tecnologia Start-Stop.
• 12 5A Unità di controllo per dispositivi elettronici che controllano un telefono cellulare, un’antenna, un sintonizzatore TV, un satellite digitale: Protegge i sistemi di comunicazione e intrattenimento avanzati.
• 13 10A Relè di potenza Motronic, Relè di potenza cl. : Legato alla gestione del motore e altri relè di potenza.

Questi elenchi non sono esaustivi, e come menzionato, potrebbero esserci altri 50 fusibili non mostrati.

Diagnosi e risoluzione dei problemi

Quando si verifica un problema con l'alimentazione dell'accendisigari o di una presa da 12V, il primo passo è sempre controllare il fusibile appropriato. Se il fusibile è bruciato, sostituirlo con uno dello stesso amperaggio. Se si brucia di nuovo immediatamente, è un chiaro segno di un cortocircuito o di un sovraccarico nel circuito, e sarà necessaria un'indagine più approfondita per identificare la causa.

Se il fusibile è intatto, è necessario controllare la presa stessa per danni visibili o contatti piegati. Successivamente, si dovrebbero verificare i cavi per eventuali interruzioni o danni. L'uso di un multimetro per controllare la tensione sui cavi della presa può aiutare a determinare se l'alimentazione arriva correttamente.

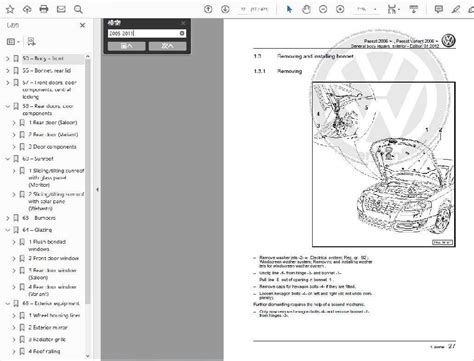

I problemi possono variare, come segnalato da alcuni utenti con la difficoltà a localizzare il fusibile per il sedile del conducente o per l'accendisigari in assenza del manuale del proprietario. In questi casi, fare riferimento a schemi elettrici specifici del modello e dell'anno di produzione, o chiedere consiglio a un meccanico specializzato, è la migliore strategia. La ricerca visiva dei fusibili bruciati, anche senza un diagramma esplicito, può a volte portare alla soluzione.

Infine, l'attenzione alla qualità degli accessori collegati è fondamentale. Investire in adattatori e caricabatterie di marca e certificati può prevenire molti dei problemi legati al sovraccarico e ai cortocircuiti, garantendo la longevità dell'impianto elettrico del veicolo.
