Allineamento dello Sterzo della Moto: Diagnosi e Soluzioni Dopo un Urto o Disallineamenti Comuni

L'allineamento dello sterzo di una moto è un aspetto fondamentale per la sicurezza e la stabilità di guida. Dopo una caduta o un urto, anche lieve, è comune che il manubrio e/o le piastre dello sterzo possano subire un disallineamento, causando una sensazione di guida "storta" e, in alcuni casi, fenomeni di instabilità come lo sbacchettamento. Comprendere la struttura dello sterzo e le procedure corrette per verificarne e ripristinarne l'allineamento è cruciale per ogni motociclista.

Struttura dello Sterzo e Possibili Cause di Disallineamento

Lo sterzo di una moto con manubrio è composto principalmente da due piastre, una superiore e una inferiore, che si fissano al canotto di sterzo e mantengono le sospensioni (gli steli della forcella). Sulla piastra superiore sono bullonati i risers, che a loro volta sostengono il manubrio. Questo sistema è progettato per essere intrinsecamente dritto; le piastre, il canotto e i cuscinetti non hanno regolazioni per il loro allineamento intrinseco, ma sono costruiti per essere dritti. Tuttavia, in caso di impatto, diversi componenti possono disallinearsi o danneggiarsi:

• Manubrio Storto: Se la moto ha subito un colpo diretto sul manubrio, come nel caso di un urto sulla parte destra che ha rotto anche il fine corsa dello sterzo, è molto probabile che il manubrio stesso si sia piegato di qualche grado. Ad esempio, la parte destra potrebbe apparire più rivolta verso il guidatore. Questo è spesso il primo e più evidente problema.
• Disallineamento delle Piastre: Le piastre di sterzo, pur essendo strutturalmente dritte, possono ruotare leggermente rispetto al canotto di sterzo a seguito di un urto. Anche una piccola angolazione tra due piastre molto vicine può portare a un notevole scostamento della ruota e, di conseguenza, alla necessità di tenere il manubrio storto per procedere dritto. Questo è un fenomeno comune che si verifica dopo una caduta, anche lieve.
• Danno ai Risers: I risers, essendo bullonati alla piastra superiore e tenendo il manubrio, potrebbero danneggiarsi o deformarsi in caso di impatto, contribuendo a un manubrio non allineato.
• Danno al Fine Corsa dello Sterzo: Il fine corsa dello sterzo è costituito da due piccoli pezzetti di ferro che limitano la rotazione del manubrio. Se uno o entrambi si piegano a causa di una caduta, come nel caso in cui uno fosse già piegato e l'altro si sia piegato con l'urto, ciò indica un impatto significativo e potrebbe essere correlato ad altri disallineamenti.
• Telaio Storto (Raro ma Possibile): Sebbene sia un'eventualità meno comune e più grave, un impatto violento potrebbe arrivare a deformare il telaio stesso. Le verifiche dimensionali del telaio, pur nei limiti della precisione ottenibile con metodi non professionali, possono aiutare a escludere questa possibilità. Una "verifica della vernice", osservando eventuali screpolature in punti critici, può fornire ulteriori indizi.
• Problemi di Allineamento della Ruota Posteriore: Un aspetto meno ovvio ma altrettanto importante riguarda l'allineamento della ruota posteriore. Se il perno della ruota posteriore è fissato in modo non simmetrico al forcellone (ad esempio, un lato è leggermente più avanti dell'altro), la moto tenderà a procedere storta. Per compensare, il motociclista dovrà tenere il manubrio leggermente girato da una parte. Questo significa che, in tali situazioni, un tentativo di regolare l'avantreno basandosi su un manubrio "storto" porterebbe a un'errata diagnosi e regolazione.

Sintomi di Disallineamento dello Sterzo

Diversi segnali possono indicare un problema di allineamento dello sterzo:

• Manubrio Non Diritto in Rettilineo: La sensazione più immediata è che il manubrio non sia perfettamente dritto quando la moto procede in linea retta. Può apparire ruotato a destra o sinistra.
• Sbaccettamento (Headshake): In discesa, a velocità elevate (ad esempio, circa 80 km/h) e con il manubrio lasciato libero, la moto potrebbe raggiungere immediatamente una frequenza di risonanza e iniziare a sbacchettare. Questo fenomeno si interrompe non appena si riprende il manubrio. Mentre alcuni test potrebbero rivelare comportamenti preesistenti, un nuovo sbacchettamento dopo una caduta è un campanello d'allarme.
• Anomalie Visive: Guardando l'allineamento manubrio-piastra forcella-serbatoio, si potrebbe notare che la piastra superiore, o il manubrio stesso, non è perfettamente parallela al serbatoio. Questo può creare un'illusione ottica fastidiosa, anche se la moto non presenta problemi ciclistici durante la guida.

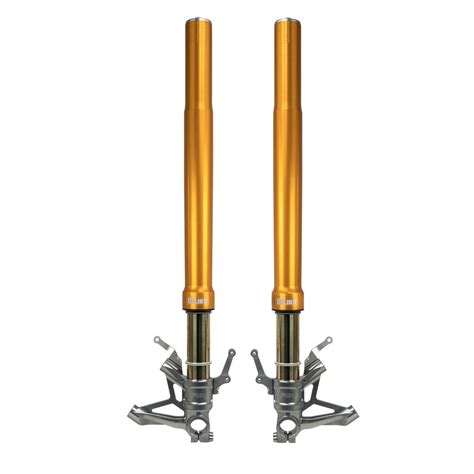

• Forcelle Non Perfettamente Parallele: In alcuni casi, pur percependo il manubrio dritto, le forcelle potrebbero apparire non perfettamente parallele, causando un funzionamento non ottimale, ad esempio una forcella che scorre peggio dell'altra, soprattutto nella seconda parte di corsa utile.
• Sensazione di Sterzo Girato: Una sensazione di sterzo leggermente girato a destra (o sinistra) per mantenere la traiettoria dritta, anche in assenza di cadute recenti, può indicare un disallineamento.

Procedure di Verifica e Diagnosi

Per individuare la causa esatta del problema, è necessario eseguire alcune verifiche:

1. Verifica del Manubrio Storto

Un manubrio storto dà sempre una pessima impressione, facendo sembrare la forcella storta. I silent block, se presenti, non sempre aiutano a mascherare il problema.

• Verifica Visiva e Tattile: Effettivamente, se la parte destra del manubrio appare più rivolta verso il guidatore dopo un urto a destra, il manubrio potrebbe essere piegato.
• Test sul Piano di Vetro: Rimuovere il manubrio e posizionarlo su un piano di vetro. Facendo aderire la parte dove vanno le manopole, si può verificare se è storto. Anche se apparentemente solo leggermente storto quando posto come un treppiedi, la stortura può essere significativa e spiegarsi con una caduta.
• Metodo del Foglio a Quadretti: Un metodo semplice e "Zen" per verificare la simmetria del manubrio è smontarlo e posizionarlo su un foglio protocollo a quadretti (con diverse angolazioni). Questo aiuta a superare le sensazioni e avere una certezza visiva.
• Misure Delle Manopole: Prendere le misure delle manopole per verificare la simmetria da entrambi i lati.
• Riferimenti Simmetrici: Per verificare se il manubrio è simmetrico da ambo le parti, si possono usare riferimenti simmetrici sulla moto.

2. Verifica dell'Allineamento delle Piastre e del Telaio

Le piastre di sterzo sono progettate per essere dritte; non hanno possibilità di regolazione intrinseca. Tuttavia, possono ruotare rispetto al canotto.

• Verifica del Telaio: Eseguire una verifica dimensionale del telaio. Anche una "verifica della vernice" può aiutare, cercando screpolature insolite che potrebbero indicare una deformazione strutturale.
• Ispezione dei Risers: Smontare i risers per verificare eventuali danni.
• Verifica della Ruota e della Piastra (per i Novizi): Questa procedura è fondamentale se il manubrio non risulta centrato quando la moto procede dritta. Consiste nell'allentare leggermente il dado che fissa il canotto e riallineare la ruota.
• Ispezione del Fine Corsa: Verificare lo stato del fine corsa dello sterzo. Se piegato, indica un impatto significativo.

3. Test di Guida

• Guida in Rettilineo: Se il manubrio appare ruotato a destra o sinistra quando la moto procede dritta, è un chiaro segno di disallineamento.
• Comportamento Ciclistico Generale: Se la moto "va come prima" a livello ciclistico, senza strani comportamenti in curva, è un buon segno che problemi maggiori (come un telaio storto) sono meno probabili.

Procedure di Riallineamento dello Sterzo e Delle Piastre

Una volta diagnosticato il problema, è possibile procedere al riallineamento. Questa procedura è raccomandata ogni volta che si smonta completamente l'avantreno o dopo una caduta, anche se lieve.

1. Allentamento dei Componenti Chiave

Per allineare le piastre tra loro e di conseguenza le forcelle, è necessario allentare diversi componenti:

• Viti delle Piastre: Allentare le 8 viti delle due piastre (superiore e inferiore) che serrano gli steli della forcella.
• Dado Fissa Canotto (Dado da 32): Questo dado, che tiene la piastra superiore, va allentato ma non completamente rimosso. Deve essere "puntato a mano" per garantire comunque l'appoggio della piastra. Per allentarlo correttamente, è consigliabile togliere il manubrio e usare una bussola, spingendo verso destra. Se si è soli, si può puntare un piede o un ginocchio sulla ruota posteriore per contrastare la rotazione della moto sul cavalletto. È importante notare che, se si allentano prima le 8 viti delle piastre, il dado del canotto potrebbe non muoversi, poiché il manubrio gira fino a fine corsa aumentando o diminuendo il gioco di disallineamento. Pertanto, è meglio allentare il dado da 32 prima di smollare le 8 viti delle piastre.
• Piedino Forcella: Allentare il piedino della forcella sul lato opposto al disco freno.

2. Riallineamento Iniziale

Con i componenti allentati, si può procedere al riallineamento:

• "Smanubriate" per Allineamento a Occhio: Dare un paio di "smanubriate" energiche al manubrio per riallineare le piastre a occhio.
• Pompe della Forcella: Mettere la moto a terra e dare alcune pompate energiche con il freno anteriore azionato. Questo permette alle forcelle di assestarsi e ricentrarsi automaticamente.

3. Sequenza di Serraggio

Il serraggio dei componenti è cruciale per un allineamento corretto. Non chiudere completamente il dado da 32 subito, poiché le piastre bloccate potrebbero impedire che il canotto si assesti correttamente in battuta.

• Serraggio Graduale: Tirare le viti sotto e sopra di uno stelo, e successivamente fare la stessa cosa dall'altra parte.
• Serraggio del Dado da 32: Stringere il dado da 32 della piastra superiore.
• Assestamento con Pompate: Smollando le viti destra e sinistra della piastra inferiore, dare un po' di pompate con la moto a terra in modo che le forcelle si assestino e si ricentrino automaticamente.
• Serraggio Definitivo: Rimettere la moto sul cavalletto e stringere definitivamente le viti sopra, poi quelle sotto, e infine le due viti del piedino forcella. È preferibile stringere prima le viti della piastra inferiore, poiché se si lasciano lente quelle superiori, la piastra potrebbe muoversi leggermente quando si applica la coppia di serraggio.

4. Riallineamento Fine del Manubrio

Dopo aver allineato le piastre, il manubrio potrebbe ancora essere leggermente disallineato rispetto alla forcella.

• Allentamento e Riassestamento Manubrio: Allentare le 4 viti che tengono il manubrio (o i risers, o i suoi supporti) e riassestarlo, cercando di allinearlo alla piastra della forcella sottostante. Quindi, richiudere.

5. Particolarità del Montaggio Ruota

Quando si monta la ruota anteriore, seguire questa procedura per evitare tensioni inutili:

• Avvitare Perno e Piedino Lato Disco: Prima si avvita il perno ruota e il piedino forcella sul lato del disco.
• Pompate: Dare un paio di pompate alla forcella.
• Chiudere l'Altro Piedino: Infine, chiudere anche l'altro piedino della forcella. Questo impedisce che il piedino lato destro venga "tirato" verso l'interno quando si avvita il perno, garantendo un migliore allineamento.

6. Considerazioni Aggiuntive

• Principio di Allineamento: Il principio fondamentale è che i componenti devono potersi assestare liberamente nelle loro posizioni naturali prima di essere bloccati. Questo è il motivo per cui si allentano i serraggi, si permette alle forze (come la gravità, il peso della moto o le "pompate" della forcella) di riposizionare i componenti e solo dopo si stringono i bulloni.
• Una Forcella per l'Allineamento: Non c'è una fase in cui una sola forcella è fissata alle piastre e vengono date delle pompate per allineare il tutto o qualcosa di simile per allineare la piastra superiore con quella inferiore. La teoria che se la piastra superiore fosse storta rispetto a quella inferiore (anche di poco) si potrebbe comunque chiudere tutto senza accorgersene è valida. È per questo che le pompate devono essere date con entrambi gli steli liberi di muoversi e assestarsi.
• Coppia di Serraggio: Fare attenzione alla coppia di serraggio dei bulloni, specialmente con forcelle rovesciate, per evitare danni.

Consigli e Ulteriori Verifiche

• Pazienza e Metodo "Zen": Non avere fretta. Riguardare le foto della moto, prendere le misure delle manopole, segnare con un pennarello il punto dove eventualmente forare per i pernetti e fare delle prove prima di forare e montare. Un approccio "molto Zen" aiuta a evitare errori.
• Consultare un Esperto: Se non ci si sente sicuri, specialmente per problemi persistenti o dopo cadute importanti, è sempre consigliabile rivolgersi a un tecnico specializzato o a un sospensionista di fiducia.
• Verifica della Ruota Posteriore: Assicurarsi che la ruota posteriore sia ben fissata al forcellone, controllando gli appositi registri. Un disallineamento del perno ruota posteriore può costringere a tenere il manubrio girato per andare dritto, rendendo vane le regolazioni dell'avantreno.

In conclusione, un corretto allineamento dello sterzo è essenziale per la sicurezza e il piacere di guida. Un approccio metodico, che combini verifiche visive, misurazioni precise e una corretta sequenza di allentamento e serraggio dei componenti, è la chiave per risolvere i problemi di manubrio storto e disallineamento delle piastre.
