Schema Collegamenti Alternatore Renault Kangoo: Guida Completa e Analisi Tecnica

La comprensione del funzionamento e dello schema di collegamento di un alternatore è fondamentale per la manutenzione e la diagnosi dei sistemi elettrici dei veicoli. L'alternatore, uno dei componenti più importanti del motore di un'auto, ha il compito primario di generare elettricità quando il motore è acceso, fornendo così alimentazione a tutti i componenti elettrici del veicolo e ricaricando la batteria. L'alternatore consente di convertire l'energia meccanica in energia elettrica, soprattutto nei veicoli a motore. Uno schema elettrico dell'alternatore mostra come terminali, cavi e componenti sono collegati nel circuito di carica del veicolo. I collegamenti più comuni includono B+, D+ o L, IG e W, mentre gli schemi più diffusi sono quelli a 3 fili, con regolatore esterno o con controllo PCM. Se vuoi capire rapidamente come leggere uno schema elettrico dell'alternatore, conviene partire da tre elementi: funzione dell'alternatore, significato dei terminali e tipo di collegamento usato.

Principi di Funzionamento dell'Alternatore

L'alternatore funziona seguendo la legge di Faraday-Lenz, secondo la quale il campo magnetico rotante generato dal rotore induce negli avvolgimenti statorici una forza elettromotrice (leggi tensione) proporzionale ad esso e alla velocità di rotazione. Il campo magnetico del rotore dipende a sua volta dalla corrente di eccitazione che il regolatore fa circolare sull'avvolgimento rotorico. È quindi possibile controllare la tensione di uscita dell'alternatore andando a modificare la corrente di eccitazione.

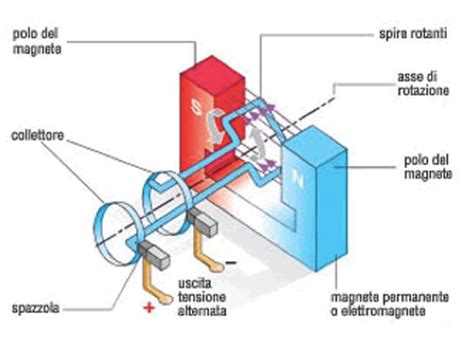

Il funzionamento di un alternatore è piuttosto semplice nella sua essenza. Una cinghia a serpentina, che poggia su una puleggia, è fissata con un alternatore. Quando il motore viene acceso, la puleggia si muove e ruota gli alberi del rotore collegati all'alternatore. Il rotore è un elettromagnete con due anelli rotanti in metallo e spazzole di carbone attaccate al suo albero. I magneti sul rotore sono posizionati in maniera tale da passare sopra le spire del filo di rame nello statore. Questo crea un campo magnetico attorno alle bobine.

Nei tre avvolgimenti dello statore viene indotta una tensione alternata quasi sinusoidale che deve essere raddrizzata dal ponte di diodi a destra per poi essere inviata, tramite il contatto B+, alla batteria. Tuttavia, la corrente generata è CA (corrente alternata) e deve essere convertita in CC (corrente continua) prima dell'uso; quindi, viene incanalata verso il ponte raddrizzatore con diodi. Il ponte raddrizzatore con diodi trasforma la corrente bidirezionale in una corrente continua unidirezionale.

L'alternatore comprende una ventola di raffreddamento, un regolatore di tensione, un rotore, uno statore, un ponte raddrizzatore con diodi, anelli collettori, cuscinetti terminali degli anelli collettori, spazzole di carbone e una puleggia. Il rotore e lo statore sono le unità centrali per la generazione di elettricità, mentre il raddrizzatore aiuta a convertire la corrente alternata in corrente continua.

Il Ruolo del Regolatore di Tensione

Il regolatore di tensione è un componente cruciale che gestisce l'uscita dell'alternatore. Viene alimentato dal contatto D+ e, in base al valore della tensione di questo contatto, modifica la tensione del contatto DF (Field - Campo), modificando di conseguenza la corrente che circola sull'avvolgimento rotorico. Questo meccanismo assicura che la tensione di carica della batteria rimanga entro limiti sicuri, prevenendo sia la sottocarica (che non ricaricherebbe adeguatamente la batteria) sia la sovraccarica (che danneggerebbe la batteria e altri componenti elettronici).

Con non poche difficoltà, alcuni tecnici hanno cercato di aprire il regolatore per scoprirne lo schema elettrico. Nei regolatori elettronici, componenti come Q1 e Q2 possono essere in configurazione ad emettitore comune e variare il loro punto di lavoro in funzione del valore della tensione di uscita dell'alternatore. Q3, spesso in configurazione a collettore comune, si comporta come un inseguitore di tensione, a meno delle zone di intervento di componenti come lo Zener DZ2.

Nei sistemi più datati, quando l'alternatore è fermo, il regolatore viene alimentato dalla batteria attraverso la lampada spia, la quale si accende proprio per indicare che il circuito di carica non è ancora attivo o che c'è un problema.

Terminali e Collegamenti Comuni dell'Alternatore

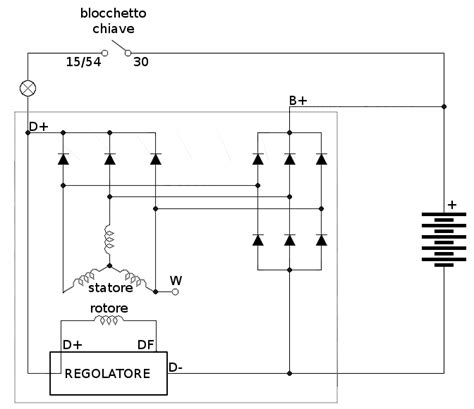

Poiché un alternatore è collegato a più componenti del veicolo, il suo cablaggio include diversi fili e terminali con funzioni specifiche. Gli schemi elettrici forniscono una rappresentazione visiva delle connessioni e del layout fisico del circuito. Con una chiara visualizzazione delle connessioni e della posizione del cablaggio di ciascun componente, diventa più facile creare circuiti e collegare correttamente l'alternatore.

I collegamenti più comuni su un alternatore includono:

• B+ (Battery Positive): Questo è il terminale principale di uscita. È collegato direttamente al polo positivo della batteria tramite un cavo di sezione adeguata per sopportare la corrente di carica. Tramite questo contatto, la corrente continua prodotta dall'alternatore viene inviata per ricaricare la batteria e alimentare i circuiti del veicolo. La misurazione della tensione tra B+ e massa (telaio del veicolo) fornisce un'indicazione diretta della tensione di carica dell'alternatore.
• D+ (o L - Lamp): Questo terminale è collegato alla spia di controllo della carica sul cruscotto e alimenta il regolatore di tensione. Il suo funzionamento è duplice:
  • Accensione: Quando il quadro è acceso ma il motore è spento, la corrente dalla batteria passa attraverso la lampada spia e raggiunge il terminale D+, alimentando il regolatore e permettendo al sistema di eccitazione di prepararsi. La lampada si accende perché c'è una differenza di potenziale tra la batteria e il terminale D+ (che è a massa tramite il regolatore).
  • Funzionamento: Una volta che l'alternatore inizia a caricare, la tensione sul terminale D+ sale al valore quasi uguale a quello della batteria. Questo annulla la differenza di potenziale attraverso la lampada spia, causandone lo spegnimento. La spia di carica è controllata dalla tensione del terminale D+.
• IG (Ignition): Questo terminale, collegato all'interruttore di accensione (chiave), fornisce un segnale di "chiave sotto quadro". La sua funzione è quella di attivare il regolatore di tensione e completare il funzionamento del circuito di carica. Quando l'accensione è inserita, il terminale IG riceve tensione, segnalando al sistema che deve essere pronto a generare corrente.
• W (Wave/Winding): Questo contatto, non sempre presente in tutti gli alternatori, consente di prelevare un segnale a corrente alternata la cui frequenza è proporzionale ai giri dell'alternatore e, di conseguenza, del motore. Questo segnale viene solitamente inviato al contagiri del veicolo, che lo converte in un'indicazione visiva della velocità di rotazione del motore. Il terminale W fornisce un segnale a corrente alternata che dipende dalla velocità di rotazione del rotore. Questo segnale viene convertito dal contagiri in un'indicazione visiva.
• DF (Field/Excitation): Questo terminale, collegato all'avvolgimento di eccitazione del rotore tramite il regolatore, è il punto dove il regolatore agisce per controllare la corrente di campo. Modificando la corrente che circola nell'avvolgimento rotorico, il regolatore varia l'intensità del campo magnetico generato dal rotore, influenzando così la tensione di uscita dell'alternatore.

Schemi di Cablaggio Comuni

Esistono diversi schemi di cablaggio per gli alternatori, adattati alle esigenze specifiche dei veicoli e alle tecnologie impiegate:

• Schema a 3 fili: Questo è uno schema elettrico molto diffuso che mostra le connessioni tra i diversi componenti di un circuito. Il circuito comprende tre fili principali: cavo positivo della batteria (B+), cavo di rilevamento della tensione/eccitazione (D+) e cavo di accensione (IG). Tali alternatori sono multiuso e dispongono di raddrizzatori di tensione incorporati per il rilevamento della potenza. A differenza degli alternatori a un filo, possono generare e rettificare l'elettricità in un circuito.
• Alternatore con Regolatore Esterno: In passato, i regolatori di tensione erano spesso unità separate dall'alternatore. I regolatori elettromeccanici avvolgevano il cavo di rilevamento della tensione in un elettromagnete. Questo creava un campo magnetico attorno al magnete e attirava a sé un blocco ferroso. Tali circuiti avevano tipicamente tre interruttori elettromagnetici: relè di protezione, regolatore e regolatore di corrente.
• Alternatore con Controllo PCM (Modulo di Controllo Powertrain): I circuiti di regolazione della tensione del modulo di controllo powertrain rappresentano un tipo avanzato di alternatore che utilizza moduli interni (spesso integrati nella centralina motore o in un'unità dedicata) per controllare il circuito di campo di un alternatore. Ogni volta che la tensione è inferiore al valore desiderato, i moduli vengono attivati e cambiano il tempo di attivazione del flusso di corrente attraverso la bobina. Di conseguenza, l'output del sistema viene modificato per adeguarsi alle esigenze del sistema. Gli alternatori controllati da PCM sono semplici ma molto efficienti, generando le tensioni desiderate con grande precisione.

Sistemi Elettronici Renault: UCH, UPC e Sensore Frizione

L'architettura elettrica dei veicoli moderni ha raggiunto livelli di complessità notevoli, rendendo la diagnosi e la comprensione dei sistemi sempre più sfidanti. In vetture come la Renault Clio IV, questi sistemi sono gestiti da centraline interconnesse che dialogano tramite reti di comunicazione avanzate come la rete CAN.

• Modulo UCH (Unità di Controllo Abitacolo): Questo è il cuore del sistema elettronico in molte vetture Renault, spesso definito "Body Computer". L'UCH è posizionato all'interno dell'abitacolo, tipicamente sotto la plancia e lateralmente al piantone dello sterzo. Funge da "centralina master", collegandosi a più di dieci altre centraline tramite la rete CAN. Possiede solitamente quattro connettori identificati da colori differenti, che permettono il collegamento al cablaggio del veicolo. L'alimentazione dell'UCH è temporizzata: continua ad autoalimentarsi per alcune decine di secondi dopo lo spegnimento del quadro (funzione denominata "power-latch"), consentendo il completamento di determinate sequenze o l'accesso a funzioni post-spegnimento.
• Centralina UPC (Unità di Potenza Carrozzeria): Affianco all'UCH, opera la centralina UPC, situata anch'essa sotto la plancia, solitamente nelle vicinanze del convogliatore centrale dell'aria. Come l'UCH, possiede connettori colorati. A seconda dell'allestimento del veicolo, il numero di connettori collegati può variare da un minimo di due a un massimo di quattro. Le funzioni svolte dall'UPC sono prevalentemente legate alla carrozzeria e alla gestione di sistemi come: luci esterne, sistema Start-Stop, avviamento del propulsore, tergicristalli e alzacristalli.

• Sensore di Fine Corsa Frizione: Questo sensore è di estrema importanza per il consenso all'avviamento del motore, specialmente nei veicoli dotati di sistema Start & Stop. Posizionato sopra il pedale della frizione, il suo segnale viene utilizzato come autorizzazione per il riavvio automatico del motore in fase di Stop & Start, oppure per permettere l'avviamento del motore con una marcia inserita. Il consenso all'avviamento arriva dalla centralina UCH, ma solo dopo aver riconosciuto la chiave tramite il lettore della card.

Avviamento Motore e Sistemi Start & Stop

Nei veicoli moderni, specialmente nelle varianti EURO 6 con sistema Start & Stop, l'avviamento motore può essere gestito da logiche più complesse, talvolta impiegando due relè distinti per il motorino d'avviamento: uno classico e un secondo pilotato dalla centralina motore in seguito alla pressione del pedale frizione. L'analisi dell'avviamento motore passa quindi per ciascuno di questi componenti (UCH, UPC, sensore frizione, eventuali relè dedicati e centralina motore), e ciascuno di essi potrebbe essere il responsabile di mancate partenze della vettura.

Comprendere questi schemi di cablaggio e le interazioni tra le centraline è essenziale per una diagnosi accurata. La sostituzione di un componente elettronico su un veicolo moderno, come l'alternatore, un modulo UCH o UPC, può in molti casi necessitare di una codifica particolare tramite strumenti diagnostici specifici per il marchio, al fine di garantire il corretto riconoscimento e funzionamento all'interno della rete elettronica del veicolo. La creazione di schemi elettrici chiari e dettagliati, come quelli che si possono realizzare con software dedicati, è fondamentale per facilitare la comprensione e la manutenzione di questi sistemi sempre più complessi.
