Amplificatori Ibridi: L'incontro tra Valvole e Transistor per un Suono Ottimale

Nel vasto e affascinante mondo dell'alta fedeltà e dell'amplificazione, la questione della scelta tra amplificatori a transistor (stato solido) e a valvole ha alimentato per decenni dibattiti accesi tra audiofili, musicisti e appassionati. Mentre entrambe le tecnologie vantano pro e contro distinti, è emersa una terza via, l'amplificazione ibrida, che cerca di combinare il meglio di entrambi i mondi. Per comprendere appieno il valore degli amplificatori ibridi, è fondamentale prima esplorare le caratteristiche e i principi di funzionamento delle loro controparti a stato solido e valvolari.

Fondamenti dell'Amplificazione a Stato Solido (Transistor)

Gli amplificatori a stato solido, introdotti negli anni '60, hanno rivoluzionato il mercato grazie alla loro affidabilità, alle dimensioni contenute e alla maggiore efficienza. Questi dispositivi utilizzano componenti semiconduttori, principalmente transistor, per amplificare il segnale audio.

Come Funzionano

Il percorso del segnale in un amplificatore a stato solido inizia con una fase di preamplificazione, dove il segnale debole viene inizialmente amplificato. Successivamente, il segnale passa attraverso uno stadio driver, che lo prepara per lo stadio finale (o di potenza), in cui avviene l'amplificazione necessaria per pilotare i diffusori. I transistor, a differenza delle valvole, sono dispositivi di amplificazione di corrente.

Classi di Funzionamento

Gli amplificatori a stato solido operano in diverse "classi" che definiscono il modo in cui i transistor amplificano il segnale:

• Classe A: I transistor conducono per l'intero ciclo del segnale, offrendo la migliore linearità ma con bassa efficienza energetica.
• Classe AB: Rappresenta un compromesso tra qualità e efficienza, dove i transistor conducono per più di metà ciclo.

Vantaggi e Svantaggi

Gli amplificatori a transistor offrono un'affidabilità superiore, non richiedendo manutenzione ordinaria e assicurando un funzionamento di lunga durata. Il loro elevato fattore di smorzamento (damping factor) assicura un controllo preciso dei woofer, con il risultato di bassi potenti e definiti. Generalmente sono più accessibili a parità di potenza e le loro dimensioni sono contenute, dissipando meno calore e richiedendo meno spazio.

D'altro canto, c'è chi percepisce il loro suono come "freddo" o meno coinvolgente. Quando sovraccaricati, questi amplificatori tendono a produrre una distorsione sgradevole, a differenza delle valvole. Il fatto che la risposta capacitiva di ciascun componente di un amplificatore a transistor sia maggiore di quella di uno valvolare comporta un'alterazione della risposta all'impulso degli amplificatori a transistor.

Il Fascino Inconfondibile dell'Amplificazione Valvolare

Le origini storiche degli amplificatori valvolari risalgono agli anni '20, quando furono sviluppati per amplificare i segnali delle prime stazioni radio. La fama dell'amplificatore valvolare è talmente grande, che il miglior complimento possibile per un'amplificazione a transistor è spesso quello di dire che abbia un "suono valvolare". Per la maggioranza dei chitarristi, gli amplificatori a valvole sono ancora un "sogno a colori"!

La Tecnologia delle Valvole Termoioniche

Una valvola termoionica è un dispositivo a vuoto contenente elettrodi all'interno di un'ampolla di vetro. Il funzionamento delle valvole audio è basato sulla generazione di un flusso di elettroni, ottenuto attraverso il riscaldamento di un filamento (effetto termoionico). Questo riscaldamento determina il rilascio di elettroni da parte del catodo, che è la sorgente degli elettroni. Gli elettroni emessi dal catodo vengono accelerati verso l'anodo (o "placca"), polarizzato positivamente rispetto al catodo. Le valvole sono amplificatori di tensione, il che le rende una tecnologia di amplificazione più lineare, che richiede meno controreazione globale e rende il circuito lineare.

Il numero di elettrodi definisce la tipologia della valvola: due elettrodi per il diodo, tre per il triodo, cinque per il pentodo, ecc.

Percorso del Segnale e Tipi di Valvole

Il percorso del segnale in un amplificatore valvolare parte dalla preamplificazione, realizzata con valvole più piccole come le 12AX7. Prosegue poi con lo stadio di pilotaggio, spesso implementato con valvole come la 12AU7 o 12AT7, per poi terminare nello stadio di potenza, dove troviamo valvole di potenza come EL34, KT88, 6L6 o 300B. In molti casi si possono trovare un coppia o un quartetto di EL34 o 6L6.

Il Successo dei Triodi e dei Pentodi

• Triodo: Composto da tre elettrodi e un filamento. Quando il catodo è al potenziale di terra, l'anodo assume un potenziale positivo, e la griglia è polarizzata negativamente rispetto al catodo. Una variazione della tensione della griglia influisce sul flusso di elettroni. I triodi hanno una capacità limitata di amplificare il segnale e sono spesso impiegati in configurazione single-ended, con bassa potenza ma un suono raffinato. Per potenze maggiori, si è sviluppato il single ended parallelo (PSE), che utilizza un numero doppio di triodi per raddoppiare la potenza senza compromettere la qualità sonora.
• Pentodo: Versione più evoluta del triodo, composto da cinque elettrodi e un filamento. Presenta tre griglie: di controllo, schermo e soppressione. I pentodi sono valvole audio dall'ottima capacità di amplificazione, una ridotta distorsione e una risposta in frequenza lineare. Sono le valvole termoioniche più diffuse, consentendo di erogare potenze molto buone, soprattutto nelle configurazioni push-pull dove le valvole lavorano in coppie.

Classi di Funzionamento Valvolare

Anche gli amplificatori valvolari operano in diverse classi:

• Classe A: Utilizza una singola valvola o valvole in parallelo, offrendo bassa potenza ma elevata qualità sonora. Molti amplificatori valvolari, infatti, lavorano in Classe A e disperdono sotto forma di calore una considerevole quantità di energia.
• Classe AB: Adotta una configurazione push-pull con due o più valvole per aumentare la potenza.

Vantaggi e Svantaggi delle Valvole

La qualità tonale delle valvole viene spesso descritta come più calda, ricca e tridimensionale. Eccellono particolarmente nella gamma media, risultando ideali per voci e strumenti acustici, e offrono un'immagine sonora con una migliore percezione della scena acustica. L'effetto di compressione che producono risulta piacevole all'ascolto, garantendo una gestione più musicale dei picchi dinamici. La capacità di riprodurre i picchi della sinusoide audio è maggiore, e la sensazione percepibile all'ascolto è spesso quella che la potenza di uscita sia maggiore rispetto agli amplificatori a transistor di uguale potenza. L'amplificatore valvolare tende a distorcere molto prima dell'amplificatore a transistor, che garantisce spesso una maggiore pulizia del suono, non distorcendo affatto.

Tuttavia, gli amplificatori valvolari sono ingombranti, pesanti e spesso molto appariscenti. Richiedono una manutenzione regolare, poiché le valvole si esauriscono e necessitano di sostituzione periodica (5.000-10.000 ore per le valvole preamplificatrici, 1.500-3.000 ore per quelle di potenza). Il costo è un altro fattore critico, sia per l'acquisto iniziale che per la sostituzione delle valvole, che richiede componenti passivi di alta qualità (condensatori, trasformatori di uscita, resistenze con tolleranze all'1%). La potenza è spesso limitata, il che può creare difficoltà nel pilotare diffusori a bassa efficienza. Sono anche più fragili e sensibili a urti e vibrazioni, e il considerevole calore generato richiede una ventilazione adeguata.

Rodaggio e Durata delle Valvole

Le valvole sono componenti elettronici complessi, costituiti da materiali che richiedono un assestamento meccanico nel tempo. Questo assestamento porta a un progressivo miglioramento delle loro caratteristiche elettriche iniziali. Proprio per questo motivo, gli amplificatori valvolari richiedono un periodo di rodaggio di molte ore (tra 50 e 100 ore) affinché sia possibile apprezzare al meglio tutta la ricchezza del "suono valvolare". La vita media di una valvola è stimata intorno alle 3.000/5.000 ore di ascolto, anche se le valvole preamplificatrici hanno un ciclo vitale nettamente più longevo (intorno alle 12.000 ore di ascolto).

Manutenzione e Suggerimenti per la Longevità

Per preservare la vita delle valvole e dell'amplificatore valvolare nel suo complesso, è cruciale seguire alcune accortezze:

1. Spegnimento: Non lasciare gli amplificatori a valvole sempre accesi, poiché le valvole si consumano senza un reale utilizzo. È consigliabile accendere l'ampli 20 minuti prima di iniziare l'ascolto e portarlo a volume zero per uno o due minuti prima di spegnerlo, per evitare shock termici.
2. Ventilazione: Controllare sempre che l'amplificatore non sia collocato in spazi privi di aria. È assolutamente necessario un adeguato ricircolo d'aria per evitare che il calore ristagni. Assicurarsi che ci siano almeno 30 cm di spazio tra le valvole termoioniche e il ripiano superiore.
3. Diffusori Collegati: Verificare sempre di collegare stabilmente le casse acustiche all'amplificazione valvolare. In assenza del carico degli altoparlanti, i trasformatori di uscita si danneggerebbero rapidamente.
4. Attenzione ai Liquidi e all'Umidità: Proteggere l'amplificatore da cadute accidentali di liquidi e controllare con un igrometro che il livello di umidità relativa dell'ambiente sia adeguato, evitando cantine o taverne con tassi di umidità troppo elevati.

Acquistare un Amplificatore Valvolare Usato

L'acquisto di un amplificatore valvolare usato "dipende". È fondamentale prestare moltissima attenzione allo stato di conservazione generale e al venditore. Controllare che i contatti delle valvole non siano ossidati o arrugginiti. L'ideale sarebbe testare il livello di emissione residua delle valvole, ma i provavalvole sono rari e costosi. Affidarsi alle proprie orecchie e, dopo una prova di ascolto di almeno trenta minuti, fare le proprie valutazioni. Con l'avvento degli amplificatori valvolari cinesi, dal prezzo estremamente economico e dalle ottime qualità costruttive e soniche, è divenuto meno conveniente acquistare un amplificatore valvolare usato.

Costruire un Amplificatore Valvolare

Per gli appassionati di autocostruzione, esistono numerosi kit per costruire amplificatori stereo a valvole economici. Tuttavia, l'assemblaggio richiede molta competenza e attenzione, dato che le tensioni utilizzate sono molto elevate e possono essere pericolose. È consigliabile optare per una soluzione già pronta all'uso e sicura.

Gli Amplificatori Ibridi: Il Meglio dei Due Mondi

Gli amplificatori ibridi rappresentano una combinazione sofisticata tra le tecnologie valvolari e a stato solido, progettata per offrire un’esperienza sonora di alta qualità. L'amplificatore ibrido integra componenti valvolari e a stato solido all’interno dello stesso dispositivo, offrendo le stesse qualità tipiche di un progetto valvolare puro, ma senza gli svantaggi. I risultati ottenibili da questa tecnologia mista sono molto validi e degni di considerazione.

Architettura e Funzionamento

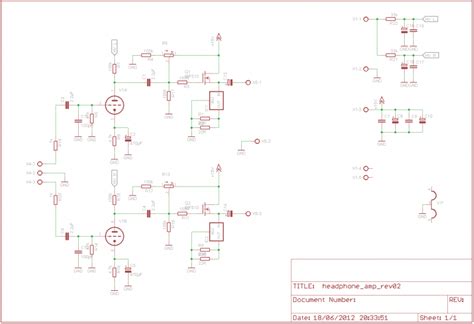

Di solito, un amplificatore ibrido è composto da una sezione di preamplificazione a valvole, seguita da una sezione di uscita a transistor. Il vantaggio di questo schema progettuale è quello di poter disporre di un suono "tipicamente" valvolare, con la sua qualità tonale calda, ricca e tridimensionale, ma con la potenza e la forza impulsiva che sono proprie di un amplificatore a transistor. In altre parole, la preamplificatrice con il compito di “riscaldare” il suono, mentre l'amplificatore di potenza si occupa del guadagno.

Lo stadio di uscita di un amplificatore ibrido viene solitamente pilotato da transistor "Mosfet", che sono anch'essi caratterizzati da un suono più morbido e che meglio si abbina con la componente valvolare presente a monte del circuito di amplificazione. Alcuni amplificatori ibridi implementano persino valvole in uscita, con una sezione di potenza basata su una coppia o un quartetto di EL34 o 6L6.

Varianti e Innovazioni Ibride

Nel settore dell'amplificazione, la tecnologia ibrida è stata applicata in diverse configurazioni. Ad esempio, è possibile trovare un preamplificatore interamente valvolare e un finale a stato solido. Alcuni amplificatori implementano valvole in uscita, con una sezione di potenza basata su valvole.

• Linee Valvestate e Transtube: Questi termini sono utilizzati per descrivere amplificatori che funzionano grazie alla combinazione di preamplificatore valvolare e amplificatore a transistor, dove il primo spesso contiene una sola valvola. Negli ultimi anni, i progettisti del suono sono riusciti a sfruttare sempre più i vantaggi tecnici delle valvole in un ambiente caratterizzato in larga misura da transistor e transistor FET, avvicinando così il suono e la dinamica degli amplificatori ibridi a quelli dei classici modelli valvolari.
• Preamplificatori con transistor discreti: In alcuni casi, la composizione del preamplificatore, che può essere ispirata a disegni originali come quelli di Leo Fender, è progettata con discreti (transistor) anziché a chip.
• Linea Vox Valve Reactor: Questa linea di prodotti, così come le tecnologie VMT (Virtual Mean Time) e MVS (Micro Virtual System), cercano di replicare la "virtuale" della valvola, pur essendo fondamentalmente a stato solido. Ad esempio, la linea Vox Valve Reactor offre una simulazione molto convincente del suono valvolare, includendo anche effetti.

Vantaggi degli Amplificatori Ibridi

• Qualità Sonora: Gli amplificatori ibridi riescono a coniugare la musicalità e il dettaglio delle valvole con la capacità di gestire diffusori ad alta domanda energetica tipica dei transistor. La componente valvolare è spesso presente nella sezione di preamplificazione, con il compito di "riscaldare" il suono, mentre l'amplificazione vera e propria (quella di guadagno) è affidata ai transistor. Questo significa che il carattere del timbro è prevalentemente di natura solid state, offrendo una pur gradevole tosatura o squadratura dell’onda con appena una “coloritura” valvolare.
• Versatilità: Molti amplificatori ibridi offrono funzionalità avanzate come multicanale, uscita con simulatore di cassa, e la possibilità di gestire gli effetti in modo efficace.
• Affidabilità e Costi: Generalmente, gli amplificatori ibridi sono più affidabili degli amplificatori interamente valvolari e richiedono meno manutenzione. Sul versante economico, rappresentano una valida alternativa, anche considerando che sono disponibili con ottime qualità costruttive e timbriche in diverse fasce di prezzo.
• Innovazione: L'interesse per questa tecnologia ha portato a una ricerca spasmodica non solo della "new thing", ma della "new new thing", con l'obiettivo di sviluppare transistor che funzionino proprio come una valvola e che durino circa 30.000 ore.

Esempi di Eccellenza

Tra i produttori di amplificatori ibridi, Vincent si distingue per il suo impegno nel combinare qualità sonora e innovazione tecnica. Un esempio significativo è l'amplificatore integrato ibrido Vincent SV-237MKII, che utilizza un preamplificatore valvolare abbinato a uno stadio di potenza a transistor. Questa configurazione consente di valorizzare la musicalità e il dettaglio delle valvole, mantenendo la capacità di gestire diffusori ad alta domanda energetica. Esistono esempi di grande qualità costruttiva e timbrica, che offrono un finale a valvole o un preamplificatore con transistor discreti.

La Scelta Definitiva: Preferenze Personali e Contesto d'Uso

Siete indecisi se investire in un amplificatore a transistor o a valvole? O forse un ibrido? Non esiste insomma una risposta definitiva. La scelta dipende infatti dalle preferenze personali, dal sistema audio complessivo e dal tipo di esperienza d’ascolto desiderata.

Fattori Determinanti

• Diffusori: Gli stessi diffusori incidono significativamente sulla scelta.
• Genere Musicale: Il genere musicale preferito rappresenta un altro elemento da considerare.
• Stile d'Ascolto: Per l'ascolto a volumi moderati, entrambe le tecnologie possono funzionare bene. Per ascolti ad alto volume, è consigliabile optare per un amplificatore a stato solido potente, che garantisce minor distorsione e maggiore controllo.
• Risorse Economiche: Acquistare un nuovo amplificatore a transistor o a valvole dipende principalmente dalle risorse economiche disponibili. In generale, un buon modello valvolare è comunque più costoso di un amplificatore a transistor adeguatamente equipaggiato. La fascia di prezzo fino a 500 euro appartiene chiaramente alle testate non valvolari o ai leader del settore, i cosiddetti amplificatori ibridi.
• Manutenzione: Se l'idea di una manutenzione regolare e la sostituzione periodica delle valvole non ti spaventano, un valvolare puro potrebbe essere la scelta giusta. Se invece preferisci un'apparecchiatura che richieda meno attenzioni, un transistor o un ibrido potrebbero fare al caso tuo.

Il Gusto del Suono

Sebbene la valutazione qualitativa del suono di un amplificatore per chitarra rimanga una questione di gusti, portandosi con sé molte affermazioni che sono certamente frutto di miti e leggende, è innegabile che un amplificatore completamente valvolare abbia alcuni pregi che solo lui può offrire. Tuttavia, oggi esistono amplificatori a transistor o digitali altrettanto convincenti, che possono produrre una "sound precisa" desiderata da musicisti come Mark Knopfler e Billy Gibbons. Un purista non sarà mai convinto da questo concetto ibrido e preferirà sempre il suono di un vero amplificatore a valvole.

Consigli per i Neofiti

I neofiti dell’Hi-Fi farebbero bene a iniziare con un’audizione comparativa, ascoltando entrambe le tecnologie con i propri diffusori e la propria musica preferita. Questo permetterà di comprendere meglio le sfumature e le differenze che ogni tecnologia offre, portando a compimento un soddisfacente guitar sound o un'esperienza di ascolto ideale.
