Negli ultimi anni, gli amplificatori in Classe D sono diventati protagonisti indiscussi del mercato audio. La loro presenza si estende dalle soundbar e dai sistemi home theater più diffusi, ai diffusori attivi e persino ai prestigiosi prodotti hi-fi di fascia alta. La promessa è allettante: un connubio di potenza elevata, dimensioni contenute, notevole efficienza energetica e, non di rado, prezzi decisamente competitivi. Ma come funzionano realmente questi amplificatori? Perché suscitano tanto entusiasmo in alcuni appassionati e altrettanto scetticismo in altri? E, soprattutto, cosa distingue un amplificatore in Classe D di eccellente fattura da uno che promette molto ma mantiene poco?
Cerchiamo di fare chiarezza su questi interrogativi, analizzando la tecnologia con obiettività, senza pregiudizi e senza ricorrere a semplificazioni eccessive.
Il Principio di Funzionamento della Classe D: Una Visione Sintetica

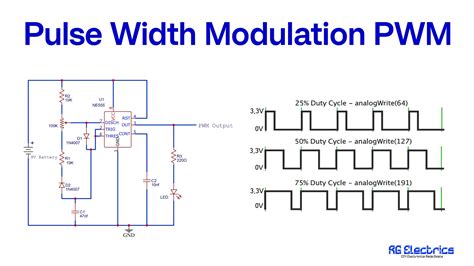

A differenza degli amplificatori tradizionali, come quelli di Classe A o AB, che operano secondo un principio lineare, gli amplificatori in Classe D impiegano una tecnica di commutazione. Il segnale audio in ingresso viene trasformato in una sequenza di impulsi ad alta frequenza, nota come modulazione di larghezza d’impulso (PWM).
Questi impulsi vengono quindi inviati a transistor che agiscono come interruttori digitali: si trovano in uno stato completamente aperto o completamente chiuso, dedicando una frazione minima del loro tempo alla zona di transizione. A valle di questa fase, un filtro passa-basso svolge il compito di ricostruire il segnale audio originale, eliminando al contempo la frequenza di commutazione intrinseca al funzionamento.
Questo approccio teorico offre due vantaggi di portata epocale:
- Efficienza Energetica: Gli amplificatori in Classe D raggiungono livelli di efficienza che oscillano tra l'80% e il 90%. Questo dato contrasta nettamente con il 50-60% tipico della Classe AB e il modesto 20% della Classe A. Una minore dispersione di energia sotto forma di calore si traduce in alimentatori di dimensioni ridotte e nell'eliminazione della necessità di ingombranti dissipatori di calore.
- Compattezza Dimensionale: La ridotta generazione di calore e l'impiego di alimentatori switching permettono la realizzazione di amplificatori significativamente più compatti, rendendoli ideali per applicazioni dove lo spazio è un fattore critico.
I Punti Critici: Dove Nascono le Differenze di Qualità
La teoria alla base della Classe D è relativamente semplice, ma la sua implementazione pratica è costellata di complessità. La qualità sonora di un amplificatore in Classe D è intrinsecamente legata alla cura con cui vengono gestiti alcuni aspetti progettuali cruciali:
- Progettazione del Filtro di Uscita: Il filtro passa-basso ha il compito fondamentale di rimuovere la frequenza di commutazione senza introdurre alterazioni nel segnale audio. Filtri mal progettati possono generare distorsioni di fase, creare picchi indesiderati nella risposta in frequenza o interagire negativamente con il carico rappresentato dai diffusori. La selezione accurata dei componenti (induttori e condensatori) e la loro qualità intrinseca sono determinanti per ottenere un risultato sonoro ottimale.
- Gestione della Frequenza di Commutazione: L'innalzamento della frequenza di commutazione consente di allontanare le frequenze di disturbo dalla banda audio, ma comporta un aumento delle perdite e una maggiore complessità progettuale. Al contrario, frequenze più basse sono più gestibili, ma presentano il rischio di interferenze nella gamma udibile. La stabilità e la purezza di questa frequenza di commutazione sono indicatori significativi della qualità del progetto.
- Alimentatore: Un amplificatore in Classe D necessita di un alimentatore stabile e accuratamente regolato per esprimere il suo pieno potenziale. Alimentatori switching di bassa qualità possono introdurre rumore indesiderato e limitare la dinamica del suono. I progetti di alto livello prediligono alimentatori dedicati, spesso di tipo lineare o switching di elevata qualità, capaci di fornire la corrente necessaria in modo immediato e tempestivo.
- Reiezione dei Disturbi (EMI/RFI): Il processo di commutazione genera intrinsecamente disturbi ad alta frequenza. Un progetto ben congegnato deve implementare schermature e filtri efficaci per impedire che questi disturbi contaminino il segnale audio o vengano irradiati nell'ambiente circostante.
Potenza Dichiarata vs. Potenza Reale: Come Orientarsi
Uno degli aspetti più delicati e fonte di confusione nel mondo degli amplificatori in Classe D riguarda la dichiarazione della potenza. È qui che spesso si creano malintesi e, talvolta, si oltrepassa il confine della precisione tecnica.
Un amplificatore in Classe D di fascia economica potrebbe vantare, ad esempio, una potenza di "100 watt per canale". Ma a quali condizioni precise viene dichiarata questa cifra?
- A quale carico? (Impedenza di 4 o 8 ohm?)
- Con quale livello di distorsione? (THD dichiarato all'1% o al 10%? Maggiore è la distorsione tollerata, più elevato sarà il numero riportato sul catalogo.)
- In quale banda di frequenza? (Spesso la misurazione viene effettuata solo a 1 kHz, trascurando l'intero spettro udibile.)
- Con quale alimentatore? (La potenza massima teorica può essere erogata solo per brevissimi istanti se l'alimentatore non è in grado di sostenere l'erogazione richiesta.)
Il risultato è che due amplificatori con la stessa indicazione di potenza in watt possono offrire esperienze d'ascolto radicalmente differenti: uno manterrà la dinamica musicale, mentre l'altro si affloscerà non appena la musica richiederà un maggiore sforzo.
La vera onestà tecnica si manifesta nella dichiarazione non di un singolo numero, ma di un contesto completo: potenza continua su tutto lo spettro udibile, con livelli di distorsione contenuti e a un carico definito. Purtroppo, questa completezza informativa è rara, specialmente nella fascia di mercato economica.
Classe D e il "Suono Analogico": Un Falso Dilemma
È frequente imbattersi nell'affermazione che la Classe D produca un suono "freddo", "digitale", privo di quella "anima" che solo le tecnologie tradizionali saprebbero infondere. Come per la maggior parte delle generalizzazioni, anche questa merita un'analisi più approfondita e sfumata.
È innegabile che i primi amplificatori in Classe D presentassero limiti oggettivi: distorsioni elevate, risposte in frequenza irregolari e interazioni problematiche con carichi reattivi. Tuttavia, la tecnologia ha compiuto passi da gigante.
Oggi esistono amplificatori in Classe D di altissimo livello, adottati da marchi prestigiosi in prodotti di punta. La differenza sostanziale non risiede nella tecnologia in sé, ma nella qualità della sua implementazione: la scelta dei componenti, la cura nel layout dei circuiti, la stabilità dell'alimentazione e l'attenzione meticolosa ai dettagli che distinguono un prodotto "funzionante" da uno capace di "emozionare".
L'Esperienza di Key Silence e la Scelta della Classe A
Presso Key Silence, la scelta progettuale ha intrapreso una direzione differente. Gli amplificatori sviluppati dall'azienda, inclusi quelli integrati nei diffusori e il modello Mon Premiere, si basano su topologie in Classe A con componenti discreti e tecnologia SST.
La ragione di questa scelta non deriva da un pregiudizio nei confronti della Classe D, ma da una ricerca mirata di un tipo specifico di esperienza d'ascolto. La Classe A, grazie alla sua intrinseca linearità e all'assenza di commutazione, permette di ottenere quella trasparenza, quel calore e quella naturalezza ricercati per lunghe sessioni d'ascolto prive di affaticamento.
Questa è una scelta progettuale ponderata, non una "guerra di religione" tra tecnologie. In contesti applicativi differenti, ad esempio per pilotare subwoofer o in sistemi dove la compattezza è la priorità assoluta, anche Key Silence potrebbe valutare soluzioni in Classe D, a condizione che siano progettate con la massima cura.
Un Caso Pratico: L'Audiophonics HPA-S500ET
Un esempio concreto di amplificatore in Classe D che ha suscitato interesse è l'Audiophonics HPA-S500ET. Questo amplificatore, equipaggiato con moduli Purifi 1ET7040SA e uno stadio di alimentazione customizzato, è stato scelto per la sua capacità dichiarata di pilotare carichi fino a 2 ohm, raddoppiando la potenza al dimezzare dell'impedenza.
L'esperienza d'uso di questo amplificatore ha evidenziato un controllo superbo non solo in gamma bassa, ma anche, sorprendentemente, in gamma media. Strumenti come la chitarra distorta e la voce, in particolare quella maschile, vengono riprodotti con un dettaglio e una nitidezza notevoli, offrendo un'esperienza sonora incredibilmente realistica.
ACCUPHASE: la fama li precede (ma sono davvero fatti bene?)
La Costruzione e i Dettagli Tecnici
Gli amplificatori in Classe D, anche quelli più compatti, richiedono un'attenzione particolare alla costruzione. Dimensioni contenute, come quelle di alcuni modelli larghi 19 cm, profondi poco meno di 10 cm e alti 5.5 cm, possono portare a sfide, come la leggerezza che rischia di far ribaltare l'unità a causa del peso dei cavi dei diffusori.
La qualità delle saldature, la progettazione del PCB (Printed Circuit Board) per gestire la distribuzione delle correnti e la scelta di componenti affidabili per l'alimentazione (come un alimentatore stabilizzato a 13.8 V con una corrente di 2.5 A) sono tutti fattori che contribuiscono alla performance e all'affidabilità complessiva. L'uso di condensatori specifici per disaccoppiare il chip dalla sorgente del suono è un altro dettaglio che denota una progettazione attenta.
Potenza Dichiarata e Percezione Sonora: Un'Analisi Approfondita
La discrepanza tra la potenza dichiarata e quella effettivamente erogata è un tema ricorrente. Un amplificatore in Classe D economico, che dichiara 100 watt, potrebbe non essere in grado di sostenere tale erogazione in modo continuativo, soprattutto se l'alimentatore non è adeguato. Questo porta a un affaticamento sonoro e a una perdita di dinamica quando la musica diventa più intensa.
Al contrario, amplificatori ben progettati, anche se con potenze nominali inferiori, possono offrire un'esperienza d'ascolto superiore grazie a un controllo più saldo e a una maggiore capacità di gestire i picchi dinamici. La vera misura della potenza di un amplificatore risiede nella sua capacità di pilotare efficacemente i diffusori, mantenendo integrità sonora su tutto lo spettro di frequenze e in diverse condizioni di carico.
L'Evoluzione della Classe D: Oltre i Limiti del Passato
Le critiche storiche rivolte alla Classe D, come un suono "freddo" o "digitale", appartengono in gran parte al passato. I progressi tecnologici hanno permesso di superare molti di questi limiti.
Le moderne implementazioni di Classe D utilizzano frequenze di commutazione sempre più elevate (spesso superiori ai 600 kHz nei modelli di fascia alta) e algoritmi di feedback avanzati (come il Multivariable Enhanced Cascade Control di Rotel) per minimizzare la distorsione armonica totale più rumore (THD+N) a valori inferiori allo 0,005%. Questo li pone sullo stesso piano, se non superiori, delle migliori implementazioni in Classe AB.
L'integrazione di processori DSP (Digital Signal Processor) ad alta risoluzione e convertitori D/A di ultima generazione consente di raggiungere rapporti segnale/rumore (SNR) superiori a 120 dB, garantendo una gamma dinamica adeguata anche per le applicazioni audiofile più esigenti.
Un Esempio di Eccellenza: Il McIntosh MI 254
Per chi cerca il massimo in termini di amplificazione in Classe D, il McIntosh MI 254 rappresenta un esempio di eccellenza. Questo finale di potenza offre 250 watt per canale su 8 ohm e 4 ohm, con connessioni bilanciate e sbilanciate, e tecnologie esclusive per prevenire sovraccarichi e interferenze. La sua capacità di pilotare diffusori impegnativi lo rende una scelta di riferimento per gli audiofili più esigenti.
La Tecnologia di Rotel: Innovazione nella Modulazione PWM
Rotel, ad esempio, ha introdotto innovazioni significative nell'area della generazione del segnale PWM, con la tecnologia COM (Controlled Oscillation Modulation), e nei circuiti di riscontro (MECC), per garantire una funzione di filtraggio stabile anche in presenza di impedenza variabile degli altoparlanti. Questo si traduce in prestazioni a larghezza di banda completa con livelli di distorsione ridotti, simili a quelli degli amplificatori lineari, ma con i vantaggi di dimensioni ridotte, minore generazione di calore e maggiore efficienza energetica.
La Sfida della Produzione di Amplificatori in Classe D
La produzione di amplificatori in Classe D stabili e ad ampiezza di banda completa, con un controllo efficace dei sottoprodotti RF/EMI, non è un'operazione semplice. Richiede un notevole know-how tecnologico e l'uso estensivo di componenti montati in superficie (SMD), che a loro volta necessitano di competenze specifiche. Non tutte le aziende dispongono di queste capacità, il che spiega perché non vi siano un numero illimitato di produttori in questo settore.
Alimentatori Switching (SMPS) vs. Alimentazioni Convenzionali
È importante distinguere lo stadio di amplificazione in Classe D dall'alimentatore. Non sono gli alimentatori switching (SMPS) a definire un amplificatore come "a commutazione", ma lo stadio di amplificazione stesso. Un amplificatore in Classe D può utilizzare un'alimentazione convenzionale, così come un amplificatore lineare può impiegare un SMPS.
Un'alimentazione tradizionale consuma grandi quantità di energia, scartando quella "in eccesso" non necessaria per il carico. Al contrario, un SMPS adatta la sua uscita ai requisiti in tempo reale, fornendo solo l'energia strettamente necessaria. L'analogia del serbatoio d'acqua (alimentazione lineare) rispetto a una serie infinita di secchi (SMPS) che regolano il flusso in base alla domanda, aiuta a comprendere l'efficienza operativa degli SMPS.

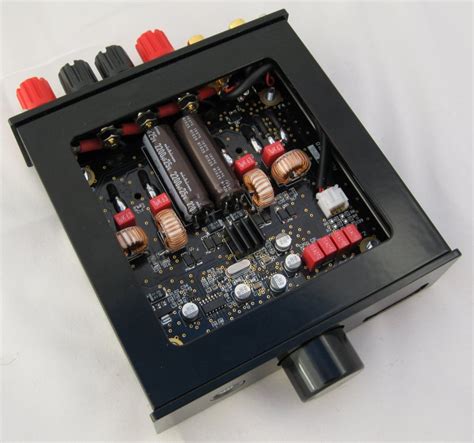

Il Temple Audio Bantam Gold: Un Esempio di Classe AD
Il Temple Audio Bantam Gold, pur condividendo le dimensioni compatte di molti amplificatori in Classe D, utilizza un chip integrato (ADAU1592) prodotto da Analogue Devices, portando alcuni a definirlo un amplificatore in "Classe AD". Costruito in Inghilterra con un telaio in alluminio lavorato CNC, si distingue per la sua solidità e finitura di pregio.
La sua concezione è orientata verso un dispositivo hi-fi di alta qualità, piuttosto che verso una costruzione basata sulla massima economia. L'assenza di rumori fastidiosi all'accensione e allo spegnimento, grazie a una funzione integrata nel chip, è un ulteriore pregio.
Il Bantam Gold, con un guadagno relativamente basso, può richiedere uno strumento aggiuntivo per aumentare il livello del volume, sebbene questo possa comportare un leggero compromesso nella qualità sonora. Il confronto con amplificatori basati su chip Tripath (come il Trends TA 10.2) rivela differenze sonore marcate: il Bantam Gold offre un suono più maturo, solido e dettagliato, con una maggiore presenza fisica di strumenti e musicisti.
L'utilizzo di un alimentatore lineare, al posto di quello switching in dotazione, può ulteriormente migliorare la raffinatezza del suono, offrendo un'esperienza d'ascolto più "scura" e dettagliata. Sebbene il Bantam Gold possa utilizzare alimentatori fino a 15 V per una maggiore potenza, ai comuni livelli di ascolto, la differenza non è sempre percepibile.
In conclusione, il Bantam Gold si posiziona come un valido sostituto per chi teme la scomparsa dei chip Tripath, dimostrando il potenziale ancora inesplorato dei chip Analogue Devices. Per chi cerca un amplificatore compatto capace di suonare come un apparecchio di dimensioni maggiori, il Bantam Gold è una proposta da considerare seriamente.
Conclusioni sull'Efficienza e la Qualità Sonora
Gli amplificatori in Classe D rappresentano una tecnologia matura e affascinante, capace di raggiungere risultati eccellenti se implementata con la dovuta cura. Come per ogni componente audio, ciò che conta non è l'etichetta della "classe", ma la meticolosità con cui è stato realizzato.
Prima di formulare un giudizio definitivo su un amplificatore, è fondamentale ascoltarlo, preferibilmente a lungo e con musica che si conosce bene. Solo l'orecchio umano, alla fine, potrà determinare se un apparecchio è in grado di emozionare e soddisfare le proprie aspettative sonore. La continua evoluzione tecnologica promette un futuro sempre più roseo per questa classe di amplificatori, rendendoli un punto di riferimento per l'audio di alta qualità.
